Liu Gao jest wiodącą firmą specjalizującą się w profesjonalnej sprzedaży olejowych transformatorów rozdzielczych 33KV. Nasze dążenie do doskonałości znajduje odzwierciedlenie w wysokiej jakości produktach dostosowanych do różnorodnych wymagań. Wybierz Liu Gao, jeśli szukasz niezawodnych rozwiązań i wiedzy specjalistycznej w zmieniającym się krajobrazie energetyki.
Jako profesjonalny producent wysokiej jakości transformatorów olejowych liu gao 33KV, możesz mieć pewność, że kupisz transformator zanurzony w oleju z naszej fabryki, a my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę.

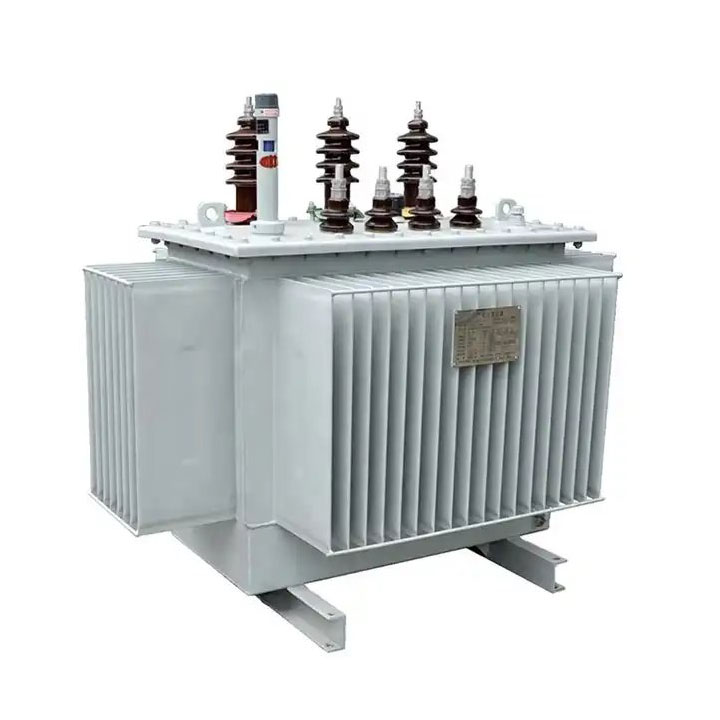

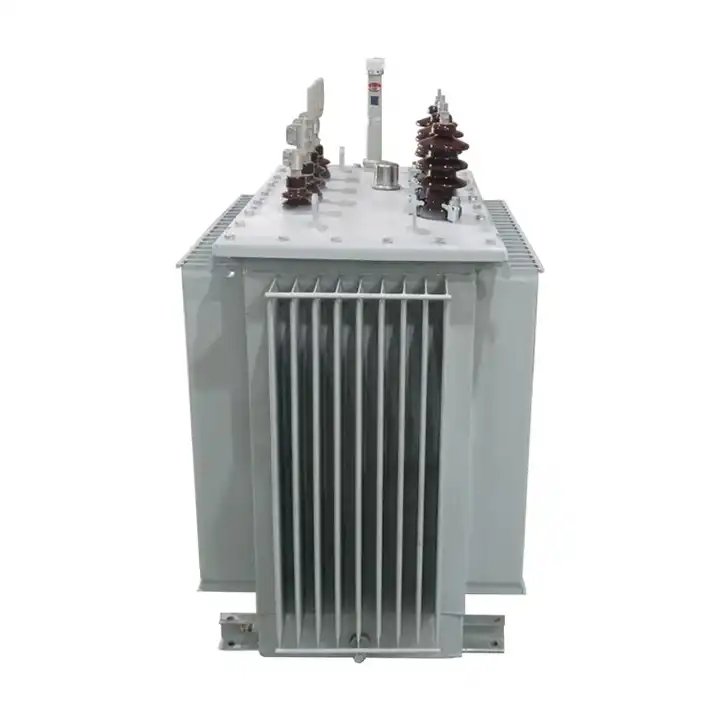

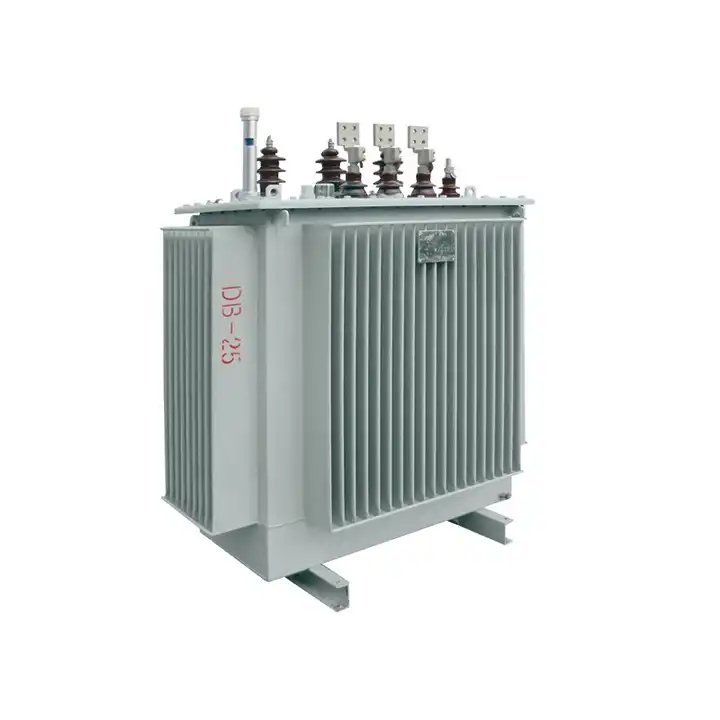

Parametry olejowych transformatorów rozdzielczych serii Liugao S11-33KV są zgodne z normami IEC. Jego rdzeń wykonany jest z wysokiej jakości blachy silikonowej walcowanej na zimno i ma pełną, nieprzebijającą strukturę, a cewka jest wykonana z wysokiej jakości
miedź beztlenowa. Przyjmuje zbiornik oleju chłodnicy typu blachy falistej lub typu ekspansyjnego.
Ponieważ nie wymaga konserwatora oleju, wysokość transformatora jest zmniejszona, a olej transformatorowy nie kurczy się z powietrzem, starzenie się oleju jest opóźnione, co wydłuża żywotność transformatora.
To transformatory zanurzone w oleju. szeroko stosowane w rekonstrukcji miejskiej sieci energetycznej, dzielnicy mieszkalnej, fabryce, wieżowcu, fabryce górniczej, hotelu, centrum handlowym, lotnisku, kolei, polu naftowym, nabrzeżu, autostradzie i innych miejscach na zewnątrz.
1. Najwyższa temperatura otoczenia: +40℃
2. Najniższa temperatura otoczenia: -25 ℃
3. Wysokość: poniżej 1000 metrów
4. Najwyższa miesięczna średnia wilgotność względna: 90% (przy 20 ℃)
5. Miejsce instalacji: odpowiednie do instalacji w obszarach wolnych od zagrożenia pożarem lub eksplozją, znacznym zanieczyszczeniem, korozją chemiczną lub nadmiernymi wibracjami, zarówno wewnątrz, jak i na zewnątrz.
1. Rdzeń transformatora zanurzonego w oleju jest zbudowany z wysokiej jakości importowanych blach ze stali krzemowej walcowanej na zimno, co znacznie zmniejsza zarówno straty i prądy jałowe. Zapewnia to również ścisłe wiązanie rdzenia, co zapewnia większą zwartość i niższy poziom hałasu.
2. Uzwojenia wysokiego i niskiego napięcia są starannie uzwojone miedzią beztlenową. W przypadku transformatorów zanurzonych w oleju o mocy 500 kVA i mniejszej, uzwojenie niskiego napięcia ma dwuwarstwową strukturę z czterema spiralami, natomiast uzwojenie wysokiego napięcia ma wielowarstwową konfigurację cylindrów.
3. Połączenia uzwojeń transformatora zanurzonego w oleju są zgodne ze standardem Dyn11, skutecznie minimalizując wpływ fal harmonicznych na sieć energetyczną i poprawiając ogólną jakość zasilania.
4. Transformator zanurzony w oleju ma całkowicie uszczelnioną konstrukcję, co wydłuża jego żywotność i eliminuje potrzebę stosowania i konserwacji zawieszonego rdzenia.
6. Zmierzony poziom hałasu spada poniżej ustalonych norm, co zapewnia cichszą i wydajniejszą pracę
Pojemność znamionowa | Grupa napięciowa (kV) | Metoda połączenia | Strata (kW) | Prąd bez obciążenia | Napięcie impedancyjne | waga (kg) | Wymiar (mm) | Instalacja | |||||||
(D*SZ*W) | Rozmiar (mm) | ||||||||||||||
(kVA) | WN | Stukający(%) | Bez obciążenia | Obciążenie | % | % | Maszyna | Olej | Brutto | ||||||
SZ11-1600/35 | 35 | ±3%*2,5 | Yd11 | 2.3 | 18.5 | 2.3 | 6,5/7/7,5/8 | 3600 | 1450 | 5050 | 2850 | 2050 | 2300 | 820X820 | |
SZ11-2000/35 | 38.5 | 2.88 | 20.25 | 2 | 4300 | 1600 | 5900 | 3020 | 2250 | 2650 | 1070X1070 | ||||
SZ11-2500/35 | 3.4 | 21.73 | 1.9 | 5200 | 1750 | 6950 | 3150 | 2280 | 2650 | 1070X1070 | |||||
SZ11-3150/35 | 4.04 | 26.01 | 1.9 | 5950 | 1950 | 7900 | 3300 | 2350 | 2900 | 1070X1070 | |||||
SZ11-4000/35 | 4.84 | 130.69 | 1.8 | 6850 | 2250 | 9100 | 3350 | 2650 | 3000 | 1070X1070 | |||||
SZ11-5000/35 | 5.8 | 36 | 1.7 | 8400 | 2500 | 10900 | 3500 | 2650 | 3050 | 1070X1070 | |||||
SZ11-6300/35 | 7.04 | 38.7 | 1.6 | 9850 | 2650 | 12500 | 3800 | 3150 | 3300 | 1070X1070 | |||||
SZ11-8000/35 | YNd11 | 9.84 | 42.75 | 1.5 | 12150 | 3350 | 15500 | 4200 | 3160 | 3400 | 1475 X 1475 | ||||
SZ11-10000/35 | 11.6 | 50.58 | 1.4 | 14250 | 3750 | 18000 | 4500 | 3200 | 3500 | 1475 X 1475 | |||||
SZ11-12500/35 | 13.68 | 59.85 | 1.4 | 19250 | 4250 | 23500 | 4800 | 3200 | 3600 | 1475 X 1475 | |||||
SZ11-16000/35 | 16.46 | 74.02 | 1.3 | 19700 | 6300 | 26000 | 4900 | 3400 | 3700 | 1475 X 1475 | |||||
SZ11-20000/35 | 19.46 | 87.14 | 1.2 | 25000 | 7500 | 32500 | 5000 | 35000 | 4000 | 1475 X 1475 |
