LiuGao z dumą jest wiodącym producentem wyłączników próżniowych do wnętrz, oferującym automatyczny wyłącznik próżniowy 40,5 kV z automatycznym zamykaniem 40,5 kV — wewnętrzne urządzenie elektryczne wysokiego napięcia o napięciu znamionowym 40,5 kV, działające przy trójfazowym napięciu prądu przemiennego 50 Hz. Dostosowany do przedsiębiorstw przemysłowych i górniczych, podstacji oraz systemów przesyłowych i dystrybucyjnych, wyłącznik ten zapewnia niezawodne sterowanie i przełączanie zabezpieczeń. Wyróżnia go wyjątkowa przydatność do zastosowań w metalurgii i produkcji stali w łuku elektrycznym, gdzie niezbędne są częste operacje. Zgodny z normą GB 1984-89 „Wyłącznik wysokiego napięcia AC”, LiuGao zaprasza do zapoznania się z najnowocześniejszymi rozwiązaniami, które na nowo definiują niezawodność i wydajność wewnętrznych wyłączników próżniowych.
LiuGao jest wyspecjalizowanym producentem wyłączników próżniowych do wnętrz. Wyłączniki próżniowe ZN23-40.5 to wewnętrzne urządzenia do dystrybucji energii wysokiego napięcia zaprojektowane na napięcie znamionowe 40,5 kV i działające przy trójfazowym napięciu prądu przemiennego 50 Hz. Można je bezproblemowo zintegrować z rozdzielnicą JYN1-35 i GBC-35. Te wyłączniki doskonale nadają się do sterowania i ochrony systemów przesyłu i dystrybucji energii w obiektach takich jak elektrownie i podstacje. Szczególnie wyróżniają się w zastosowaniach wymagających częstej operacji, takich jak metalurgia i przemysł stalowy.

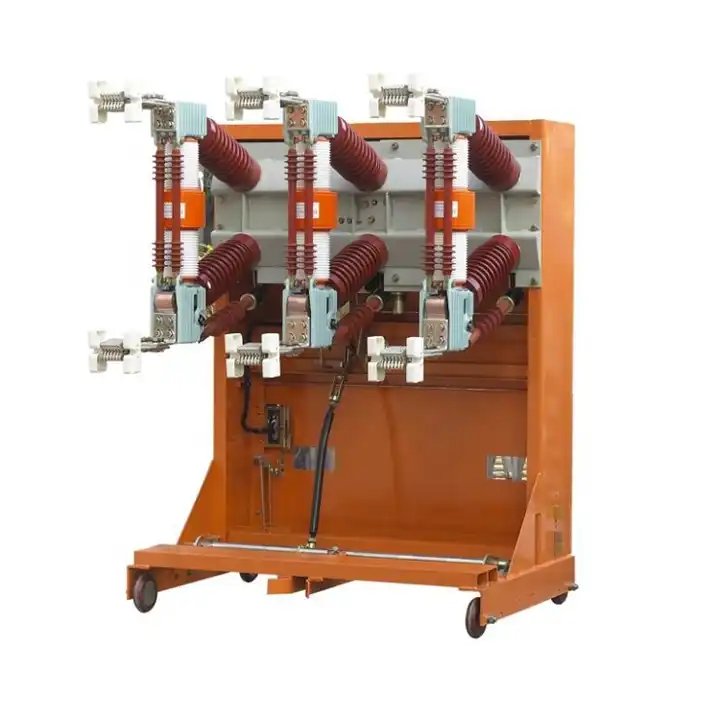

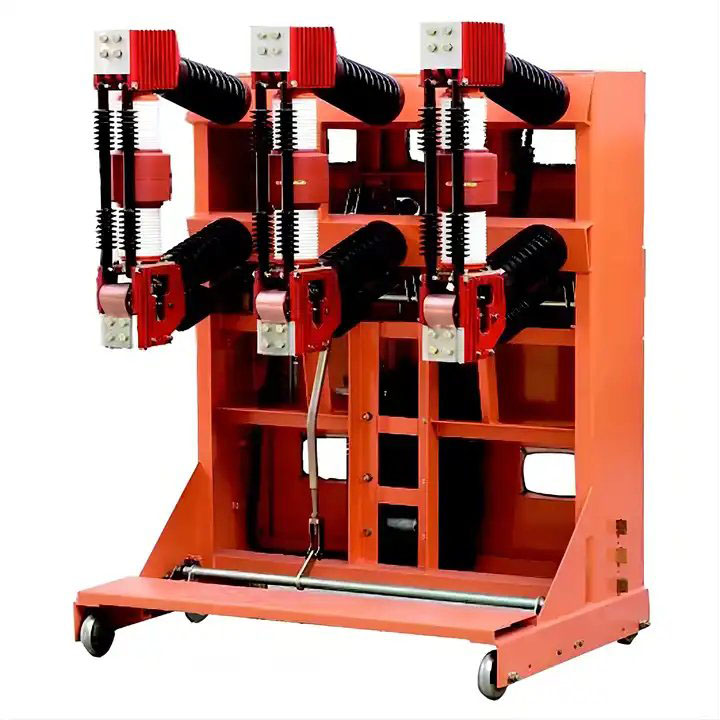

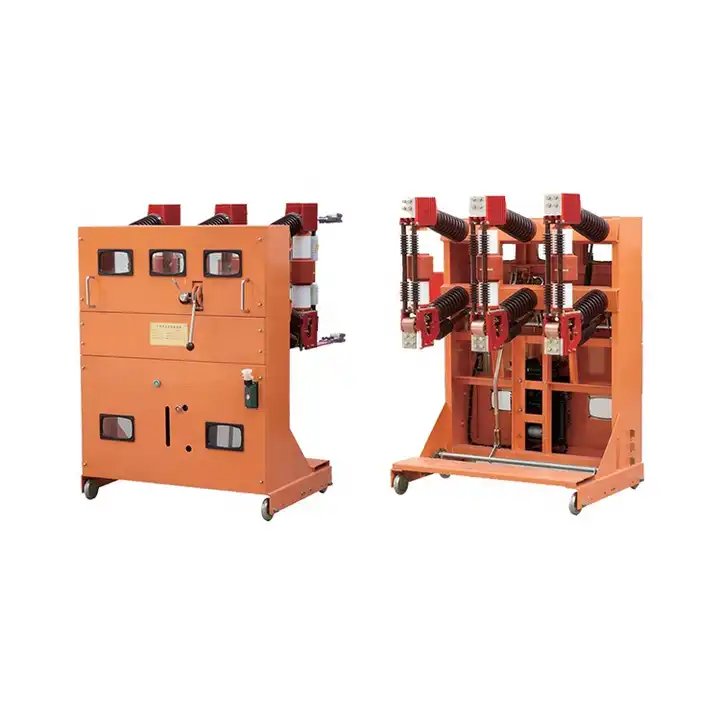

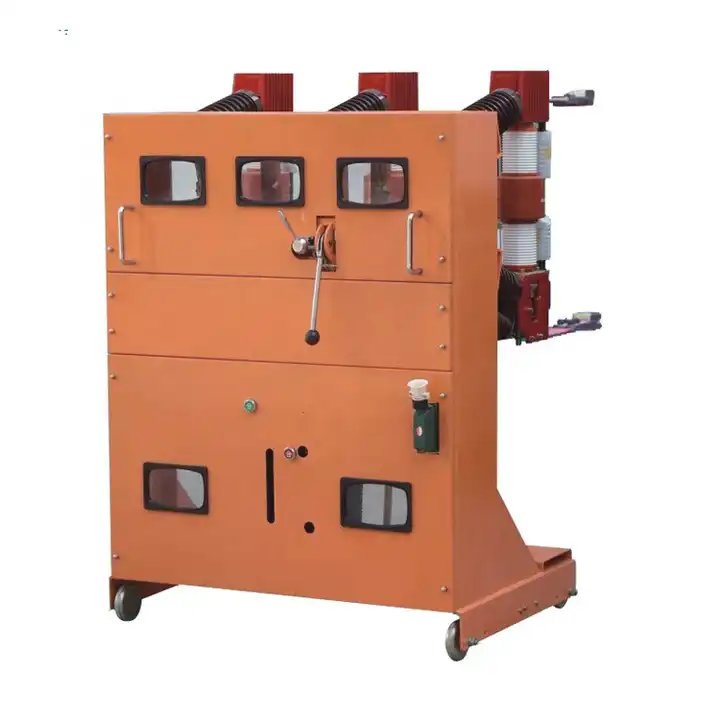

Wyłączniki próżniowe ZN23-40.5, charakteryzujące się konstrukcją typu wózka ręcznego, charakteryzują się dobrze przemyślaną konstrukcją ułatwiającą konserwację. Są wyposażone w elektromagnetyczny mechanizm napędowy CD10-Ⅱ lub mechanizm sprężynowy CT19-BN. Wyłączniki te są specjalnie zaprojektowane do montażu w rozdzielnicach wysokiego napięcia, takich jak GBC-40.5, JYN1-40.5 i innych wysokich szafach.
1. Górna granica temperatury otoczenia nie jest wyższa niż +40°C, a dolna nie niższa niż -10°C (dopuszczalne jest przechowywanie i transport w temperaturze -30°C):
2. Na terenach, gdzie wysokość nad poziomem morza nie przekracza 1000 m, gdy produkt jest używany w systemie 7,2 kV, wysokość obowiązująca może zostać zwiększona maksymalnie o 3000 m;
3. Wilgotność względna: średnia dobowa nie przekracza 95%, a średnia miesięczna nie więcej niż 90%;
4. Prężność pary nasyconej: średnia dobowa nie większa niż 2,2 x 103 MPa, średnia miesięczna nie większa niż 1,8 x 103 MPa, a kondensacja może wystąpić, gdy temperatura gwałtownie spadnie w okresie wilgotności;
5. Miejsce montażu powinno być wolne od częstych i gwałtownych wibracji;
6. Otaczające powietrze nie powinno być w znacznym stopniu zanieczyszczone gazami żrącymi lub palnymi oraz parą wodną;
7. Miejsce instalacji powinno być suche i czyste;
8. Intensywność sejsmiczna nie powinna przekraczać 8 stopni.
NIE. | Przedmiot | Jednostka | Dane | ||
1 | Napięcie znamionowe | Kw | 40.5 | ||
2 | Izolacja znamionowa (napięcie wytrzymywane o częstotliwości sieciowej 1 min) | Kw | 95 | ||
3 | Izolacja znamionowa (znamionowe napięcie wytrzymywane udaru piorunowego) | A | 185 | ||
4 | Częstotliwość znamionowa | Hz | 50 | ||
5 | Prąd znamionowy | A | 630 / 1250 / 1600 / 2000 / 2500 | ||
6 | Znamionowy prąd zwarciowy wyłączalny | The | 25 / 31,5 | ||
7 | Znamionowy szczytowy prąd wytrzymujący | The | 63 / 80 | ||
8.a | Znamionowy prąd załączeniowy zwarcia | The | 63 / 80 | ||
8.b | Znamionowe czasy wyłączania prądu zwarciowego | t | 20 | ||
9 | Czas złamania | SM | ≤80 | ||
10 | Znamionowy czas stabilizacji termicznej | s | 4 | ||
11 | Oceniona sekwencja operacji | / | O-0,3s-CO-180s-CO | ||
12 | Znamionowe napięcie robocze | V | AC110 / AC 220 / DC110 / DC 220 | ||
13 | Znamionowy prąd roboczy cewki zamykającej i otwierającej | / | 1,05 (110 V) / 0,96 (220 V) | ||
14 | Odległość od środka fazy | mm | 300±1,5 / 380±1,5 / 440± 1,5 | ||
15 | Dopuszczalna grubość zużycia styków | mm | ≤3 | ||
16 | Rezystancja obwodu głównego dla każdej fazy | mΩ | 80 | ||
17 | Żywotność mechaniczna | F | 10000 |
NIE. | Przedmiot | Jednostka | Dane | ||
1 | Odległość kontaktu | mm | 20±2 | ||
2 | Przekroczenie zasięgu | mm | 4±1 | ||
3 | Średnia prędkość zamykania | SM | 0,6±0,2 | ||
4 | Średnia prędkość otwierania | SM | 1,6±0,3 | ||
5 | Czas zamknięcia | SM | 50 ~ 85 | ||
6 | Czas otwarcia | SM | 40 ~ 85 | ||
7 | Czas odbicia kontaktu zamykającego | SM | ≤3 | ||
8 | Trójfazowe zamykanie i otwieranie w różnych fazach | SM | ≤2 | ||
9 | Skok bufora | mm | 17 |
