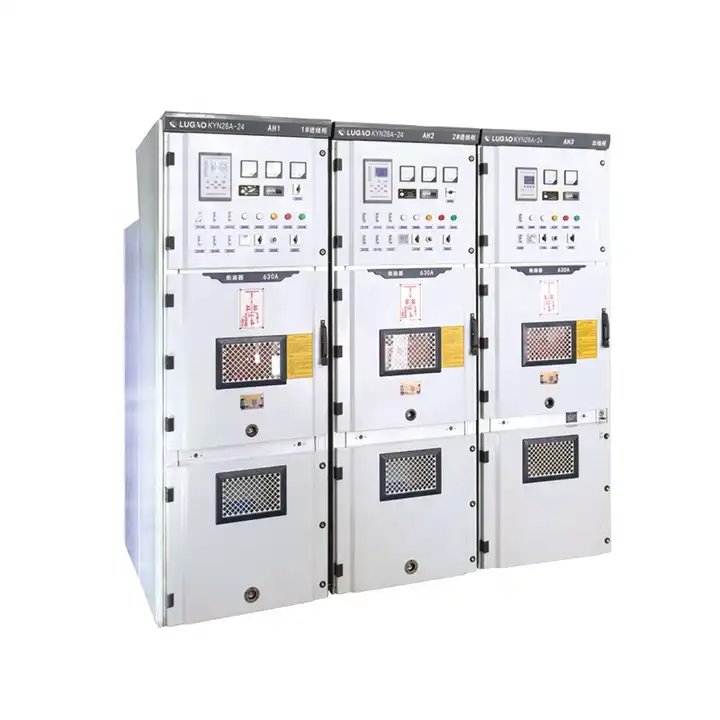

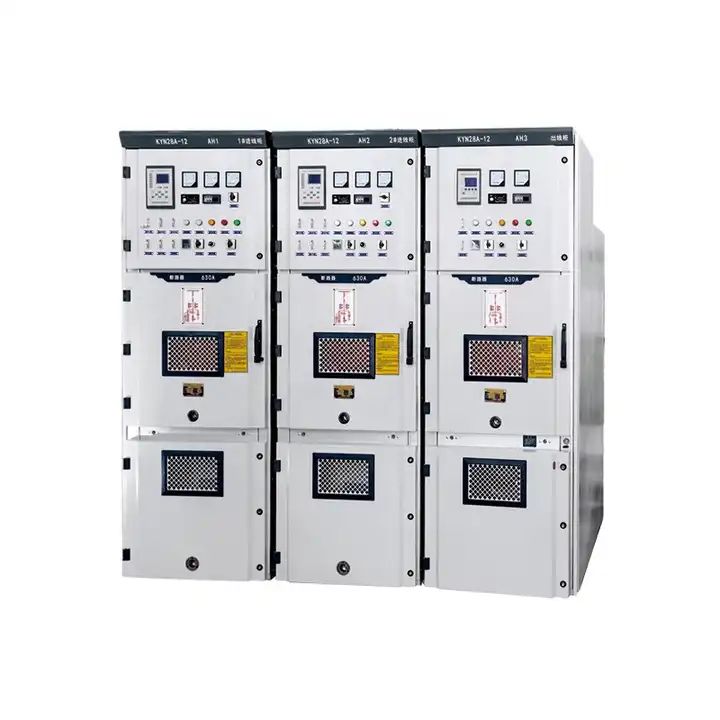

Opancerzona, wyjmowana rozdzielnica AC w metalowej obudowie 33KV

LiuGao z dumą reprezentuje jako wyspecjalizowany producent opancerzonych, wymiennych, metalowych rozdzielnic 33 kV. Nasza opancerzona, wyjmowana, metalowa rozdzielnica 33 kV, zwana rozdzielnicą, działa w zakresie 3,6–12 kilowoltów, obsługując trójfazową pojedynczą szynę zbiorczą AC 50 Hz i system podsekcji pojedynczej szyny zbiorczej. To kompleksowe urządzenie do dystrybucji energii elektrycznej znajduje zastosowanie w elektrowniach, przesyle energii elektrycznej małych i średnich generatorów, dystrybucji energii w przemyśle i górnictwie, a także w drugiej podstacji transformatorowej w instalacjach elektroenergetycznych, ułatwiając przejęcia energii elektrycznej, przesył mocy i rozruch silnika wysokociśnieniowego na dużą skalę. Zaprojektowana do sterowania, ochrony i monitorowania, ta rozdzielnica spełnia normy IEC298 i GB3906. Zapewnia zapobieganie niezamierzonemu pchaniu i pociąganiu wyłącznika, otwieraniu i zamykaniu wyłącznika, błędom izolacji i zamykaniu wyłącznika przez uziemione wyłącznika. Dodatkowo zapobiega otwarciu blokady wyłącznika w przypadku omyłkowego zasilenia. Rozdzielnica ta, kompatybilna zarówno z wyłącznikami próżniowymi VSI, jak i wyłącznikami próżniowymi VD4 firmy ABB Corporation, stanowi przykład doskonałej wydajności jako niezawodne rozwiązanie w zakresie dystrybucji energii.

Wyślij zapytanie

Opis produktu

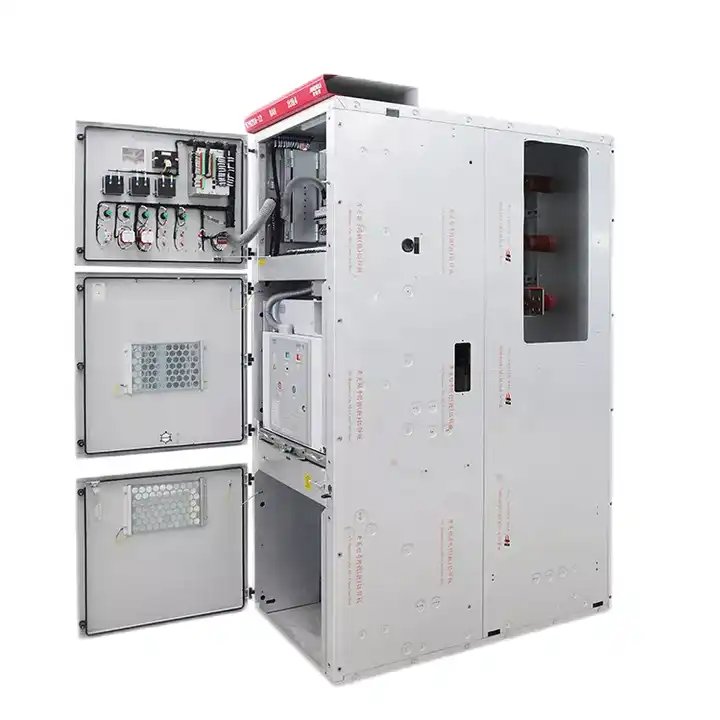

Liugao jest dostawcą opancerzonych, wymiennych, metalowych rozdzielnic 33KV. Sprzęt przełączający został zaprojektowany zgodnie z metalowym przełącznikiem pancernym GB3906-91. Korpus prostownika składa się z korpusu szafy oraz umieszczonych pośrodku części wysuwnych (tj. wózka ręcznego). Zobacz kartę 1. Szafa jest podzielona na cztery oddzielne pomieszczenia, stopień ochrony zewnętrznego pokrycia to IP4X, gdy każde małe pomieszczenie i wyłącznik są otwarte, stopień ochrony to IP2X. Może zawiesić linię wlotową, linię wylotową, wlot kabla, linię wylotową i inny plan funkcji. Po ułożeniu i połączeniu może stać się każdym rodzajem planu sprzętu do dystrybucji energii. To urządzenie przełączające może być instalowane i konserwowane od przodu, dlatego może tworzyć podwójny układ tyłem do siebie i być instalowane przy ścianie, poprawiając bezpieczeństwo i elastyczność sprzętu przełączającego oraz w pełni wykorzystując obszar zajmowany.

Opancerzona, wyjmowana rozdzielnica AC w metalowej obudowie 33KV Środowisko pracy

1. Stan normalny

A. Temperatura otoczenia: - 10 ℃ ~ + 40 ℃

B. Wysokość: 1000 m

C. Względna wilgotność otoczenia: Średnia dzienna wilgotność względna nie jest wyższa niż 95%, miesięczna średnia wilgotność względna nie jest wyższa niż 90%

D. Trzęsienie ziemi: Intensywność nie przekracza 8 stopni.

mi. Otaczające powietrze pozbawione żrących lub palnych gazów i pary wodnej.

F. Bez dużego zabrudzenia i regularnych gwałtownych wibracji, w trudnych warunkach intensywność spełnia wymagania pierwszego rodzaju.

2. specjalne warunki pracy

* Jeżeli jest używany w warunkach wykraczających poza normalne warunki środowiskowe określone w normie GB3906, użytkownik powinien skonsultować się z producentem.

Opancerzona, wyjmowana rozdzielnica AC w metalowej obudowie 33KV Charakterystyka

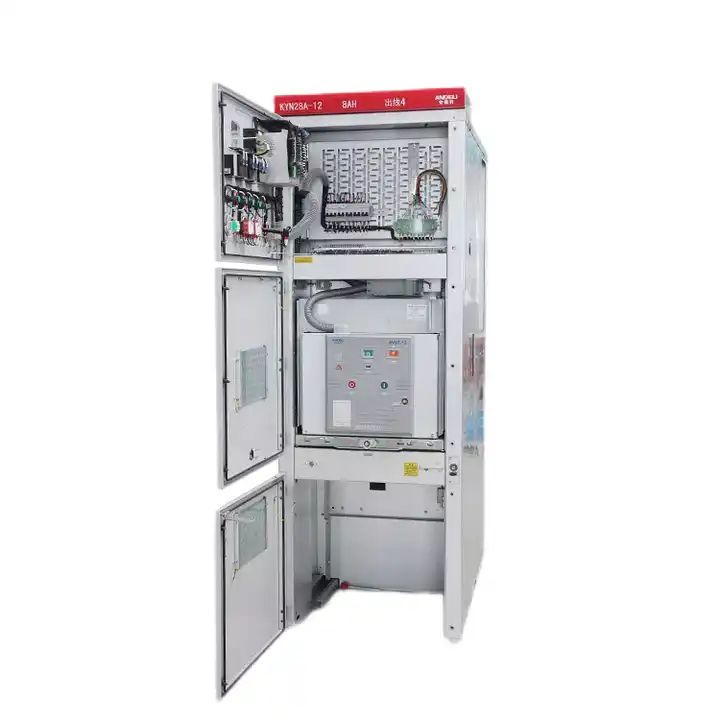

Rama wózka ręcznego wykonana jest z blachy stalowej w procesie obróbki obrabiarek CNC i spawania nitami. W zależności od zastosowania wózki ręczne można podzielić na wózki ręczne z wyłącznikami automatycznymi, wózki z przekładnikami napięciowymi, wózki izolacyjne i wózki pomiarowe itp. Wózki ręczne o tej samej specyfikacji można wygodnie wymieniać. W szafce wózek ręczny ma pozycję izolującą, pozycję testową i pozycję roboczą, z których każda jest wyposażona w urządzenie lokalizujące zapewniające, że wózek nie będzie mógł łatwo poruszać się w wyżej wymienionych pozycjach, podczas gdy blokada musi być odblokowana, aby móc się poruszać wózek.

Szyna jest prowadzona z jednej szafy rozdzielczej do drugiej i mocowana za pomocą statycznej skrzynki stykowej poprzez szynę odgałęzioną. Szyna odgałęźna jest połączona śrubą ze statyczną skrzynką stykową i magistralą główną, nie wymagając żadnych innych zacisków liniowych ani izolatorów. Gdy istnieją specjalne wymagania klientów lub projektu, śruba łącząca na szynie zbiorczej może zostać osłonięta izolacją i zaślepką. Gdy autobus przejeżdża przez przegrodę szafy rozdzielczej, należy ją zamocować za pomocą tulei szynowej, aby w przypadku wystąpienia wewnętrznego łuku zwarciowego zapobiec rozprzestrzenianiu się zwarcia na inną szafę i zagwarantować wytrzymałość mechaniczną magistrali.

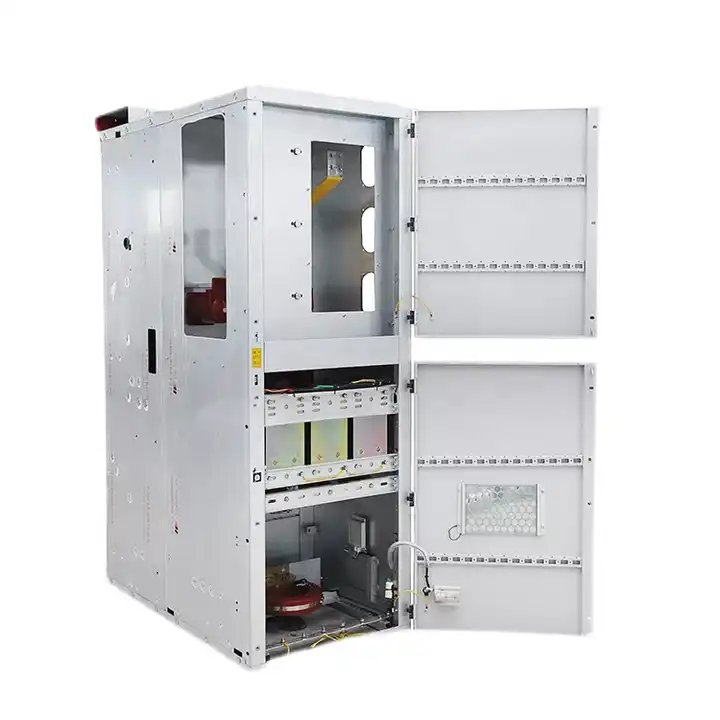

Wewnątrz komory kablowej można zainstalować przekładnik prądowy, uziemnik, ogranicznik i kabel, a na spodzie zaprojektowano wyjmowaną blachę aluminiową ze szczelinami, aby zapewnić wygodną konstrukcję miejsca.

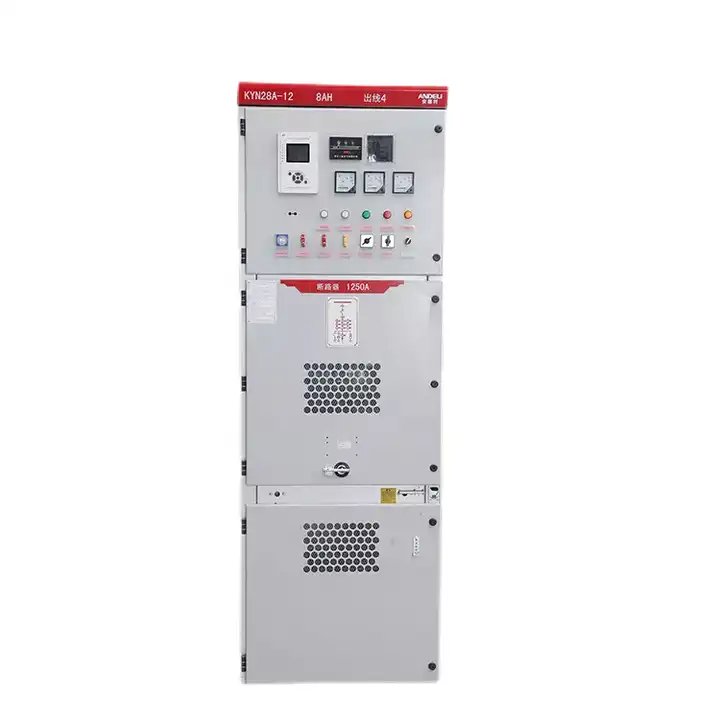

Komora przyrządów przekaźnikowych służy do instalowania wszelkiego rodzaju komponentów, takich jak przekaźniki, przyrządy, wskaźniki sygnału i przełączniki operacyjne itp. Ponadto można dodać małą komorę szynową na górze komory przyrządów, zgodnie z zapotrzebowaniem klientów i ustawić 16 linii do sterowania małym autobusem.

Na komorze wózka, komorze autobusowej i komorze kablowej zamontowane jest urządzenie rozładowujące ciśnienie. W przypadku wystąpienia wewnętrznego łuku zwarciowego w wyłączniku, szynie głównej lub wewnątrz komory kablowej i pojawieniu się łuku elektrycznego, wzrasta ciśnienie wewnętrzne w szafie rozdzielczej. Po osiągnięciu określonego ciśnienia blacha górnego urządzenia zostanie automatycznie otwarta, a ciśnienie i gaz zostaną uwolnione, aby zapewnić bezpieczeństwo operatora i szafy rozdzielczej.

Urządzenie zatrzaskowe służy do połączenia wyjścia centralnego z korpusem szafy, a urządzenie podnoszące ma również za zadanie ułatwić otwieranie wyjścia centralnego. Kiedy centralne wyjście pozostaje zamknięte, siła połączenia z korpusem szafy jest najlepsza, a odporność na wewnętrzne zwarcia łukowe jest skutecznie wzmocniona.
