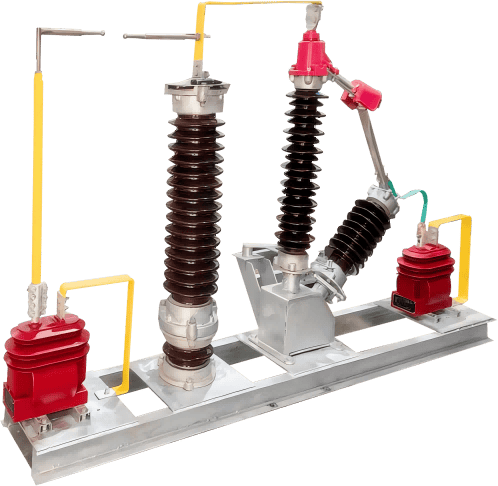

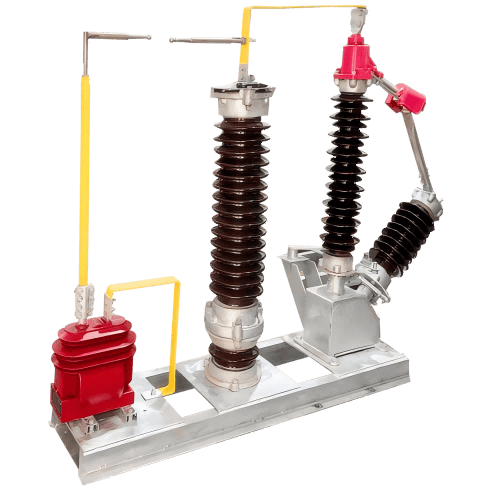

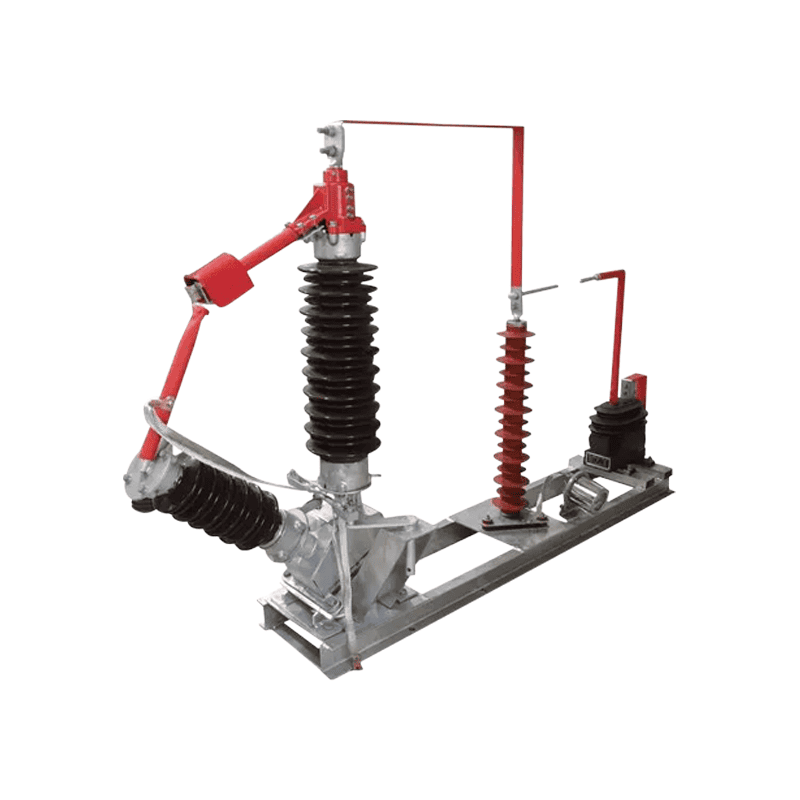

GW13 Odłącznik Rozłącznik punktu neutralnego Urządzenie zabezpieczające przed uziemieniem

Urządzenie zabezpieczające przerwę uziemiającą punktu neutralnego transformatora serii GW13 produkowane przez firmę Lugao zostało zaprojektowane w celu ochrony izolacji punktu neutralnego transformatora przed przepięciami piorunowymi, przepięciami przełączającymi i przepięciami (przejściowymi) częstotliwości sieciowej. Lugao dysponuje profesjonalnym sprzętem produkcyjnym i bogatym doświadczeniem eksportowym, a posiadane zapasy można szybko dostarczyć.

Model:GW13

Wyślij zapytanie

Opis produktu

Zabezpieczenia przeciwprzepięciowe punktu neutralnego transformatorów serii GW13 firmy Lugao są stosowane głównie w obwodach punktu neutralnego transformatorów mocy 110 kV i 220 kV. Chronią izolację punktu neutralnego transformatora przed uszkodzeniami spowodowanymi przepięciami i umożliwiają przełączanie transformatora pomiędzy trybem pracy z uziemionym i nieuziemionym punktem neutralnym. Gdy wymagana jest jednoczesna ochrona przed piorunami, częstotliwością sieciową i przepięciami przełączającymi, w celu ochrony można podłączyć równolegle przerwę i ogranicznik. Ochronnik przepięciowy punktu neutralnego serii GW13 to kompletny zestaw, który integruje odłącznik, ogranicznik tlenku cynku, przerwę wyładowczą i przekładnik prądowy. Charakteryzuje się wysoką pojemnością cieplną i doskonałą ochroną, elastycznymi konfiguracjami i łatwością obsługi. W zależności od potrzeb użytkownika można wybrać konstrukcję z czystą szczeliną lub kombinację odłącznika i szczeliny wyładowczej.

Dane techniczne urządzenia zabezpieczającego GW13

Por		Jednostka	Argument
Model produktu			Lugao-gw13-110	Lugao-gw13-220
Napięcie znamionowe		KV	110	220
Napięcie neutralne transformatora wytrzymywane	Pełne i odcięte napięcie wytrzymywane piorunem (szczytowe)	KV	250	400
Napięcie neutralne transformatora wytrzymywane	Częstotliwość zasilania 1 min (wartość skuteczna)	KV	95	200
Neutralny wyłącznik izolujący	Prąd znamionowy	A	630	630
Neutralny wyłącznik izolujący	Mechanizm operacyjny		CS14G (ręczny) lub CJ2 (elektryczny)
Ogranicznik tlenku cynku	Napięcie znamionowe (RMS)	KV	72	144
	Ciągłe napięcie robocze	KV	58	116
	Napięcie odniesienia DC 1mA	KV	103	205
	Napięcie szczątkowe prądu udarowego piorunowego	KV	186	320
Szczelina wyładowcza	Zakres odległości elektrody szczelinowej	mm	90-150	220-320
	Zakres napięcia rozładowania o częstotliwości sieciowej	KV	50-83	100-166
	Impulsowe napięcie rozładowania 1,2/50us	KV	120-190	250-320
Przekładnik prądowy	Typ		Żywica epoksydowa wylana w pełni zamkniętym słupem typu 10kv
Przekładnik prądowy	Współczynnik transformacji		100/5200/5300/5.40015.50015.600/5

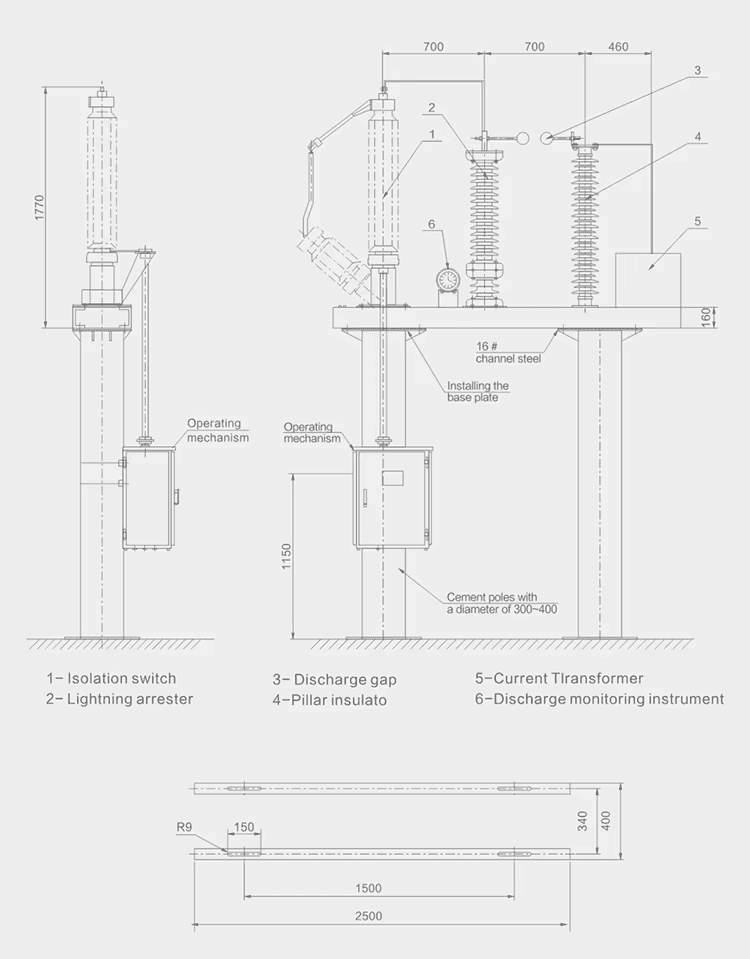

Szczegóły produktu

Opakowanie
