Odłącznik elektryczny wysokiego napięcia serii GW4 110KV 150KV

Zewnętrzne rozłączniki elektryczne wysokiego napięcia serii GW4 firmy Lugao są łatwe w obsłudze, instalacji i konserwacji. Służą do łączenia lub odłączania obwodów wysokiego napięcia pod obciążeniem. Można je również stosować w scenariuszach takich jak izolowanie linii przychodzących i wychodzących w podstacjach. Lugao ma możliwość szybkiej ich masowej produkcji, aby sprostać potrzebom klientów.

Model:GW4

Wyślij zapytanie

Opis produktu

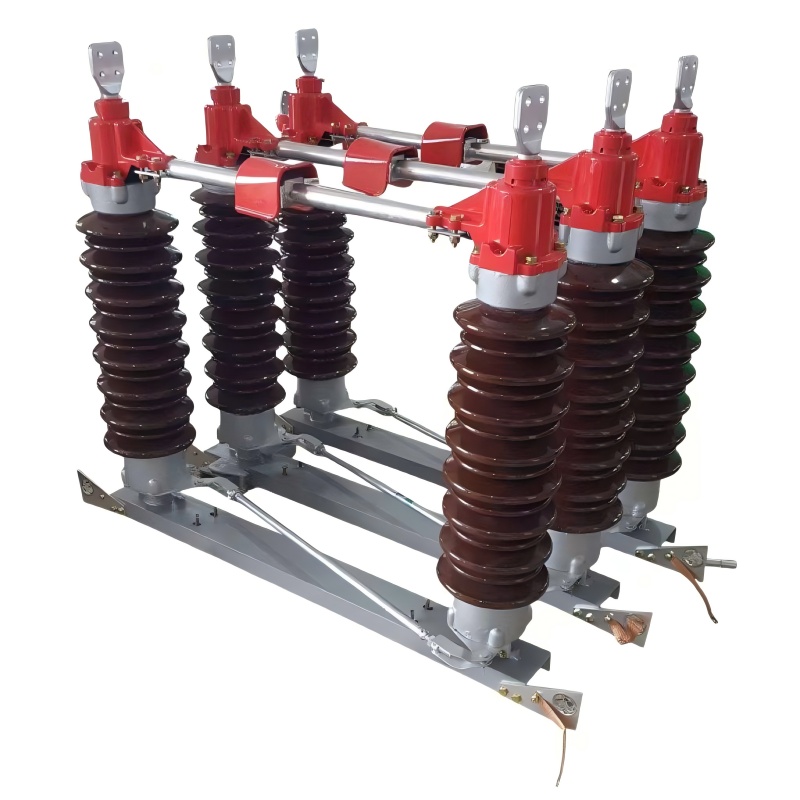

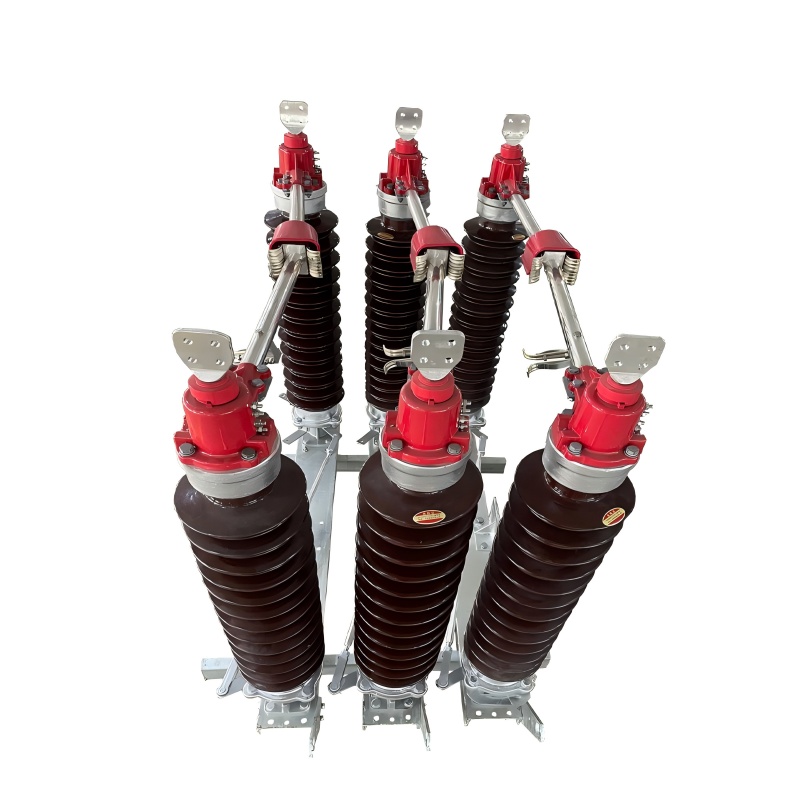

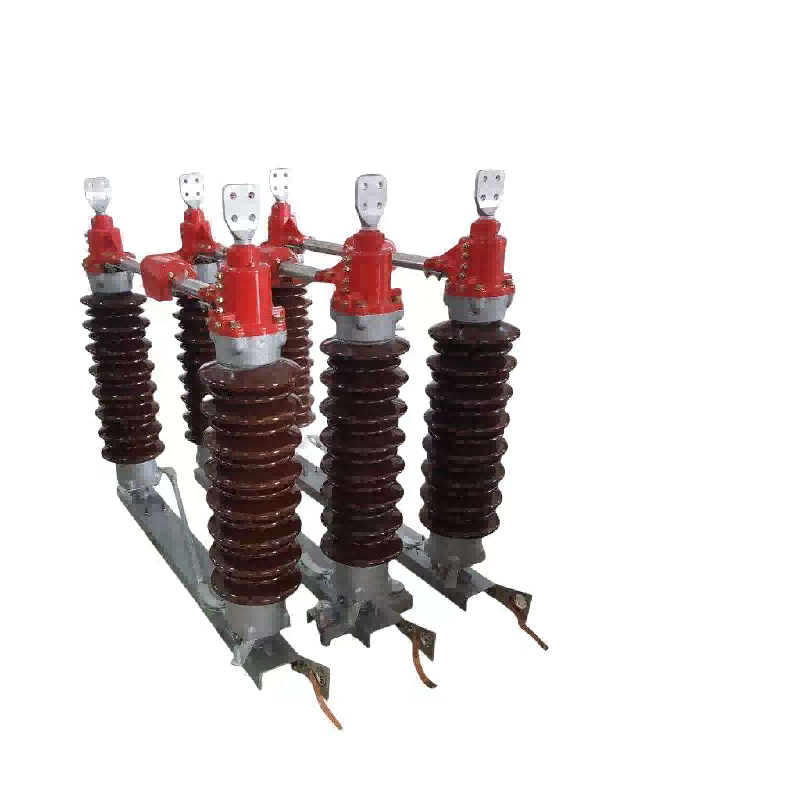

Zewnętrzny odłącznik elektryczny wysokiego napięcia serii GW4 firmy Lugao ma dwukolumnową poziomą konstrukcję obrotową, umożliwiającą otwieranie i zamykanie poprzez obrót w poziomie. Operatorzy mogą z łatwością opanować przełączanie bez skomplikowanych procedur. Dostępny w wersji elektrycznej lub ręcznej, występuje w trzech różnych konfiguracjach: bez uziemienia, z pojedynczym uziemieniem i z podwójnym uziemieniem. Można go zintegrować z uziemnikiem ze stykiem statycznym, aby zwiększyć bezpieczeństwo. Jest idealny do użytku na zewnątrz i może pracować nawet przy niesprzyjającej pogodzie. Pleciony drut miedziany łączy zaciski z elementami ze stopu aluminium, zapewniając doskonałą odporność na utlenianie.

Seria GW4 jest dostępna w różnych napięciach. Aby uzyskać odpowiednią konfigurację dla konkretnego zastosowania, należy skontaktować się z Lugao.

Środowisko operacyjne

1. Temperatura otoczenia: -30°C-+40°C;

2. Wysokość: nie więcej niż 2000 m (można dostarczyć produkty o specjalnych wymaganiach);

3. Prędkość wiatru: nie więcej niż 34 m/s;

4. Miejsce instalacji powinno być wolne od substancji łatwopalnych, zagrożeń wybuchem, korozji chemicznej i silnych wibracji;

5. Poziom zanieczyszczenia izolatora słupowego: powszechny typ to poziom 0, a typ przeciw zanieczyszczeniom to poziom II.

Parametry techniczne

Projekt	Opis
Napięcie znamionowe	145 kV
Prąd znamionowy	2000A
Znamionowy prąd szczytowy wytrzymywany	100kA
Wartość znamionowa krótkotrwałej wytrzymywania prądu 3 s	40kA
Częstotliwość znamionowa	50 Hz
Znamionowa siła rozciągająca terminala	Wzdłużny	1000N
	Poziomy	750N
	Pionowy	1000N
Znamionowy poziom izolacji	Znamionowa wartość skuteczna napięcia wytrzymującego krótkotrwałą częstotliwość zasilania	Do uziemienia	275 kV
		Przez Przerwę	315 kV
	Wartość szczytowa napięcia wytrzymującego impuls piorunowy	Do uziemienia	650 kV
		Przez Przerwę	750 kV
Wsparcie współczynnika upływu izolatora	III	25mm/kV
	IV	31 mm/kV
Izolator podporowy Obciążenie niszczące zapobiegające zginaniu	6000N
Życie mechaniczne	3000 razy
Waga pojedynczego uderzenia	300 kg
Prąd przełączania otwierania i zamykania	1600
Test zdolności przełączania prądu indukcyjnego przełącznika uziemiającego	Kompatybilność elektromagnetyczna	Znamionowy prąd indukcyjny: 80A
		Znamionowe napięcie indukcyjne: 2kV
	Kompatybilność statyczna	Znamionowy prąd indukcyjny: 2A
		Znamionowe napięcie indukcyjne: 6 kV
