Odłącznik rozłączający obciążenie zewnętrzne serii GW4 220 kv

Zewnętrzne rozłączniki rozłączające obciążenie LUGAO serii GW4 220 kv to dwukolumnowe, poziome rozłączniki obrotowe odpowiednie do zastosowań zewnętrznych, charakteryzujące się wysoką wytrzymałością mechaniczną i doskonałą odpornością na korozję. Te rozłączniki 220 kV są stosowane głównie do izolacji strony wysokiego napięcia w podstacjach. Podczas kontroli lub konserwacji odłącznik tworzy przerwę w izolacji powietrznej, zapewniając fizyczne oddzielenie izolowanego sprzętu od systemu pod napięciem. Można je także stosować z uziemnikiem w celu blokady zabezpieczającej.

Model:GW4

Wyślij zapytanie

Opis produktu

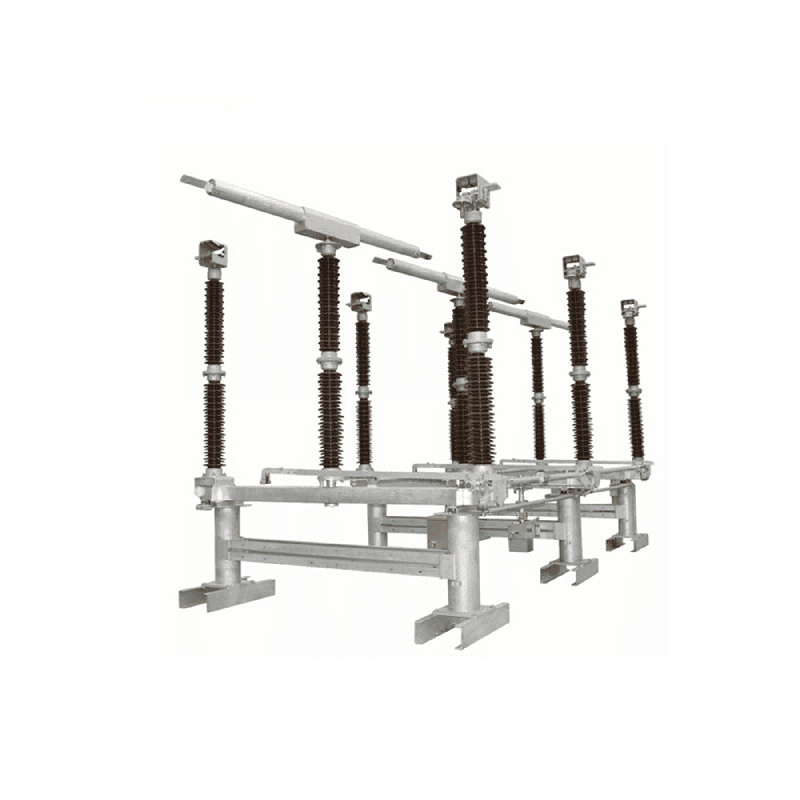

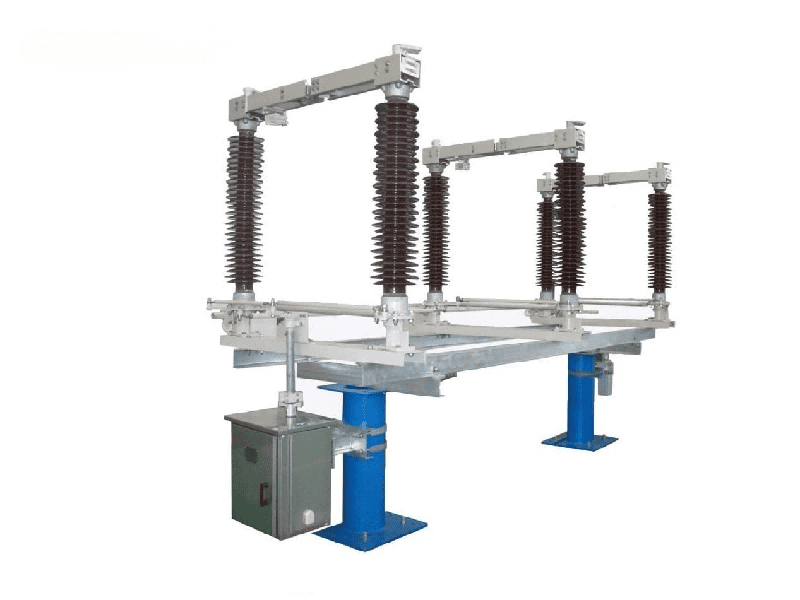

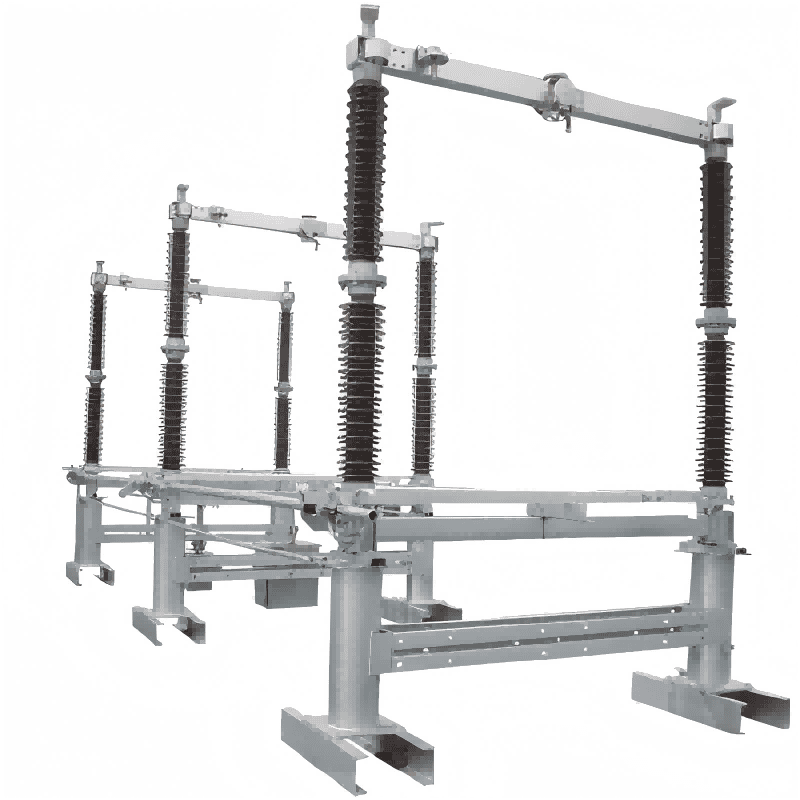

Dwukolumnowy poziomy rozłącznik obrotowy GW4 firmy Lugao jest wyposażony w dwie kolumny izolacyjne na fazę, każda zwieńczona przewodzącym prętem. Mechanizm operacyjny obraca kolumny izolacyjne, napędzając przewodzący pręt w celu otwierania i zamykania wyłącznika. Dodanie przełączników uziemiających po obu stronach podstawy podlega negocjacjom z Lugao. Styki są wykonane z giętych płytek miedzianych i połączone z prętem przewodzącym, co ułatwia konserwację i wymianę. Nadaje się do użytku na zewnątrz, stalowa powierzchnia jest ocynkowana ogniowo w celu zapewnienia odporności na korozję, zapewniając długotrwałą pracę nawet w niesprzyjających warunkach pogodowych. Pręt przewodzący jest wykonany z lekkiego stopu aluminium, oferując dużą powierzchnię rozpraszania ciepła i wysoką wytrzymałość.

Zewnętrzny wyłącznik rozłączający obciążenie serii GW4 220 kv jest dostępny w wersjach dla różnych napięć. Aby uzyskać odpowiednią konfigurację dla konkretnego zastosowania, należy skontaktować się z Lugao.

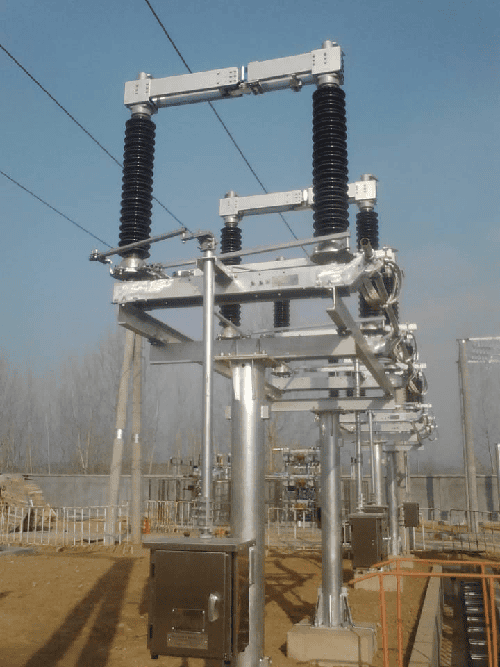

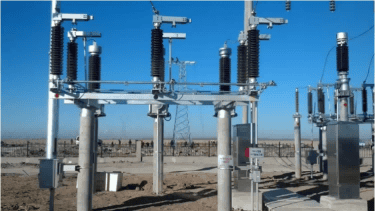

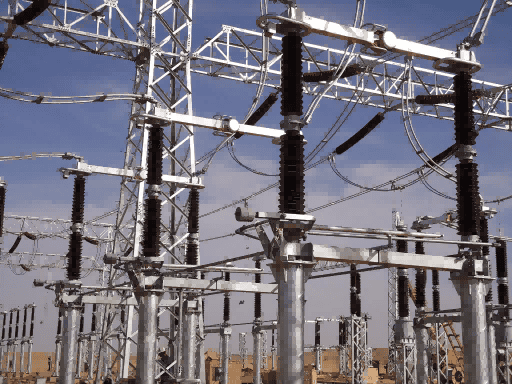

Scenariusze użycia

Parametry techniczne

	Jednostka	GW4-126	GW4-145	GW4-252	GW4-420
Napięcie znamionowe	KV	126	145	252	420
Częstotliwość znamionowa	Hz	50	50\60	50\60	50\60
Prąd znamionowy	A	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000
Znamionowy krótkotrwały prąd wytrzymywany i czas trwania	KA/s	31,5/3 ~ 50/3	31,5/3 ~ 50/3	31,5/3 ~ 63/3	31,5/3 ~ 63/3
Znamionowy prąd szczytowy wytrzymywany	KA	80 ~ 125	80 ~ 125	80 ~ 160	80 ~ 160
