Wewnętrzny przekładnik prądowy z żywicy epoksydowej

LiuGao jest producentem przekładników prądowych do wnętrz z żywicy epoksydowej. Wewnętrzny przekładnik prądowy z żywicy epoksydowej przyjmuje żywicę epoksydową jako izolację główną i wzmacnia izolację zewnętrzną. Uzwojenie pierwotne i część uzwojenia wtórnego są odlane w jedną całość za pomocą żywicy, a druga część uzwojenia wtórnego jest odsłonięta na żelaznym rdzeniu.

Wyślij zapytanie

Opis produktu

Liugao jest dostawcą przekładników prądowych do wnętrz z żywicy epoksydowej. Przekładnik prądowy wykorzystuje żywicę epoksydową jako izolację główną i wzmacnia izolację zewnętrzną. Uzwojenie pierwotne i część uzwojenia wtórnego są odlane w jedno za pomocą żywicy, a druga część uzwojenia wtórnego jest odsłonięty na żelaznym rdzeniu.

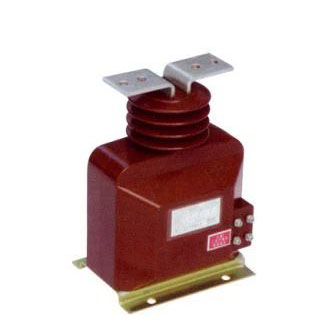

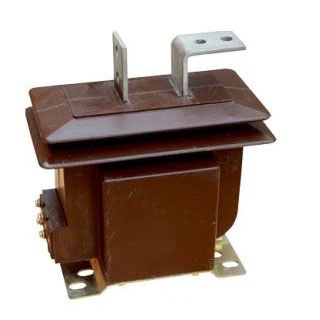

Wewnętrzny przekładnik prądowy z żywicy epoksydowej Przewody pierwotne znajdują się u góry, gniazdo przyłącza wtórnego znajduje się na bocznej ścianie, a rdzeń jest laminowany. Uzwojenia pierwotne i wtórne są odlane z żywicy epoksydowej. Drut rdzenia jest przymocowany do odlewu za pomocą zacisk (z tabliczką znamionową, śrubą uziemiającą i czterema otworami montażowymi). Produkt można montować w dowolnym kierunku.

Środowisko pracy przekładnika prądowego do wnętrz z żywicy epoksydowej

Nasze przekładniki prądowe są zaprojektowane tak, aby skutecznie działać w określonych parametrach środowiskowych. Aby zachować optymalną wydajność, zaleca się, aby wysokość nie przekraczała 1000 metrów. Ponadto przekładniki prądowe zaprojektowano tak, aby działały bezproblemowo w zakresie temperatur od -5°C do +40°C. Należy zauważyć, że te przekładniki prądowe są idealnie umiejscowione w pomieszczeniach zamkniętych, zapewniając najbardziej odpowiednie warunki względne powietrza dla ich niezawodnej i wydajnej pracy.

Charakterystyka produktu Transformator prądowy do wnętrz z żywicy epoksydowej

Nasze przekładniki prądowe wykazują stabilne właściwości izolacyjne, zapewniając bezpieczną i niezawodną pracę przez dłuższy czas.

Dzięki naszym przekładnikom prądowym ryzyko wycieku, ciśnienia, pożaru lub zanieczyszczenia jest zerowe, co zapewnia bezpieczne i przyjazne dla środowiska rozwiązanie.

Eliminując potrzebę pośredniej konserwacji i testowania, nasze przekładniki prądowe zapewniają bezproblemową i wymagającą niewielkiej konserwacji pracę, zwiększając ogólną wydajność.

Oferując doskonałą odporność na wstrząsy mechaniczne i działania sejsmiczne, nasze przekładniki prądowe są zaprojektowane tak, aby wytrzymać trudne warunki środowiskowe, zapewniając długotrwałą trwałość.

Co więcej, nasze przekładniki prądowe charakteryzują się wyjątkową odpornością na wilgoć i działaniem przeciwmgielnym, co zwiększa ich niezawodność i skuteczność w różnych ustawieniach operacyjnych.

Specyfikacja przekładnika prądowego do wnętrz z żywicy epoksydowej

Typ	Napięcie znamionowe (KV)	Znamionowy prąd pierwotny (A)	Znamionowy prąd wtórny (A)	Klasa dokładności		Znamionowe obciążenie wtórne (VA)				Czy czas strzału jest aktualny (wartość wirtualna KA)	Znamionowy prąd stabilności dynamicznej	Waga
				RdzeńNO 1	RdzeńNO 2	Klasa	Klasa	Klasa	Klasa

LQZBJ	10	5	5	0l5	10P	10	10	30	30	0.45	1.1	15.2
		10								0.9	2.3
		15								1.4	3.4
		20								1.8	4.5
		30								2.7	6.8
		40								3.6	9
		50								4.5	11.3
		75								6.8	16.9
		100								9	22.5
		150								13.5	35.8
		200								18	45
		300								27	67.5
		400								36	90
		150		1	10P		15		30	13.5	35.8	15.5
		200								18	45
		300								27	67.5
		400								36	90
