Co to jest wyłącznik próżniowy?

Rutao próżniowy wyłącznik (VCB) jest istotną częścią urządzeń elektrycznych w systemach zasilania wysokiego napięcia. Celem jest odcięcie prądu w przypadku awarii, chroniąc w ten sposób obwód. Wyłącznik próżniowy Lugao jest szeroko stosowany w różnych zastosowaniach przemysłowych i komercyjnych, szczególnie w zastosowaniach o średnim i wysokim napięciu, w których niezawodna i wydajna ochrona jest kluczowa. W tym artykule Lugao doprowadzi do zbadania zasady pracy, kluczowych elementów, zalet, zastosowań i konserwacji naszych wyłączników próżniowych Lugao, oferując wgląd w to, dlaczego stały się popularnym wyborem w systemach elektroenergetycznych.

Zasada pracy wyłącznika próżniowego

Podstawową funkcją wyłącznika próżniowego Lugao jest przerwanie prądów uszkodzenia i ochrona obwodów elektrycznych przed potencjalnym uszkodzeniem. Gdy nastąpi nieprawidłowe czynność, wyłącznik próżniowy szybko odciął prąd, aby zapobiec przegrzaniu, pożaru lub innym niebezpiecznym konsekwencjom. W przeciwieństwie do innych rodzajów wyłączników, wyłączniki próżniowe Lugao gaśnie łuki w komorze próżniowej. Gdy styki wewnątrz wyłącznika oddzielnie się między nimi powstanie łuk. W wyłączniku próżniowym Lugao próżnia może zapobiec jonizacji i szybko przywrócić izolację między kontaktami, więc łuk można niemal natychmiast wygasić.

Po co używać próżni?

Komora próżniowa wyłącznika próżniowego Lugao jest kluczem do jego wydajności. W próżni nie ma prawie cząstek, a brak jonizacji utrudnia trwałość łuku. Dlatego prędkość gaszenia łuku jest znacznie szybsza niż w powietrzu lub gazie. Ta wydajna aktualna przerwa jest jednym z głównych powodów, dla których wyłączniki próżniowe są szeroko stosowane w systemach zasilania wysokiego napięcia.

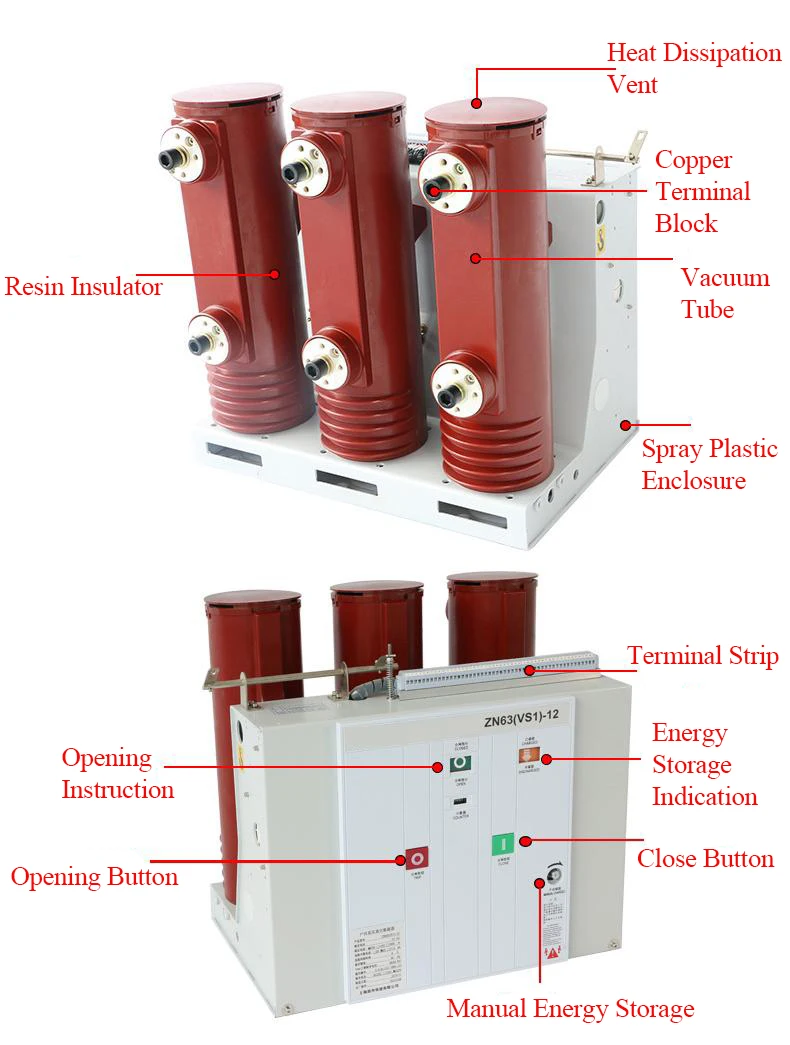

Kluczowe elementy wyłącznika próżniowego

1. Vacuum Interrupter: Komora gaszenia łuku próżniowego jest rdzeniem wyłącznika próżniowego. Składa się z dwóch kontaktów zamkniętych w próżni. Gdy te dwa kontakty oddzielają się, komora gaszenia łuku próżniowego natychmiast wygasi łuk w środowisku próżniowym.

2. Mechanizm operacyjny:Mechanizm operacyjny jest odpowiedzialny za otwarcie i zamknięcie kontaktów w komorze gaśniczej łuku próżniowego. Można go obsługiwać ręcznie lub elektrycznie, aby precyzyjnie kontrolować działanie wyłącznika próżniowego.

3. Materiał izolacyjny:Ze względu na fakt, że wyłączniki obwodu próżniowego są zwykle stosowane do zastosowań średniej do wysokiego napięcia, kluczowe jest izolacja między komponentami. Aby zapewnić bezpieczne działanie przy wysokim napięciu, używamy wysokiej jakości materiałów izolacyjnych.

4. Mieszkalnictwo: Wyłączniki próżniowe są zwykle instalowane w solidnych obudowach, aby chronić je przed czynnikami środowiskowymi, takimi jak wilgoć i kurz, które mogą wpływać na ich wydajność.

Zalety wyłączników próżniowych

W porównaniu z innymi rodzajami wyłączników, wyłączniki próżniowe mają wiele zalet, co czyni go popularnym wyborem w systemach elektroenergetycznych:

1. Wysoka siła dielektryczna: Komora próżniowa wyłącznika próżniowego ma doskonałą wytrzymałość dielektryczną, dzięki czemu może odłączyć obwody wysokiego napięcia bez ryzyka rozpadu.

2. Minimalna konserwacja:Wyłączniki próżniowe mają mniej ruchomych części i wymagają minimalnej konserwacji podczas pracy. Jest to szczególnie korzystne w zdalnej instalacji lub podstacjach wysokiego napięcia, w których regularna konserwacja jest trudna.

3. Szybka operacja: Wyłączniki próżniowe działają szybko, dzięki czemu są wysoce skuteczni w ochronie sprzętu przed skutkami uszkodzeń. Ta szybka operacja minimalizuje szkody i przestoje w największym możliwym zakresie, poprawiając niezawodność układu elektrycznego.

4. Przyjazne dla środowiska: W przeciwieństwie do izolowanych wyłączników z izolacją gazu, wyłączniki próżniowe nie wymagają szkodliwych gazów, takich jak heksaklorek siarki (SF6) podczas pracy, co czyni je przyjaznym dla środowiska wyłącznika.

5. Długie życie: Trwałość i wydajność wyłączników próżniowych pomagają przedłużyć ich żywotność. Ze względu na fakt, że poziom próżniowy nie zmniejsza się z czasem, wyłączniki te mogą utrzymywać swoją skuteczność przez wiele lat, zmniejszając w ten sposób potrzebę częstej wymiany.

Zastosowania wyłączników próżniowych

Wyłączniki obwodów próżniowych mogą być stosowane przy różnych okazjach, głównie do zastosowań o średnim i wysokim napięciu. Niektóre typowe aplikacje obejmują:

1. Generowanie energii: W elektrowniach wyłączniki próżniowe są kluczowe dla ochrony generatorów, transformatorów i innych krytycznych urządzeń. Wyłączniki obwodów próżniowych zapewniają, że wszelkie uskoki można szybko przerywać, aby zapobiec uszkodzeniom na dużą skalę i kosztownym przestojom.

2. Podstacje: Wyłączniki próżniowe są szeroko stosowane w podstacjach do zarządzania systemami średniego i wysokiego napięcia. Wyłączniki obwodów próżniowych mogą szybko i skutecznie odcinać prądy uszkodzenia, co czyni je bardzo odpowiednim dla tych środowisk.

3. Ustawienia przemysłowe: Urządzenia produkcyjne i przemysł ciężki polegają na wyłącznikach próżniowych w celu ochrony sprzętu przed skutkami uszkodzeń. Wyłączniki obwodów próżniowych są trwałe i wymagają niskiej konserwacji, co czyni je wysoce odpowiednie do zastosowań wymagających wysokiej niezawodności.

4. Budynki komercyjne: Duże budynki komercyjne i kompleksy biurowe zwykle wykorzystują wyłączniki próżniowe, aby zapewnić bezpieczeństwo i niezawodność ich systemów elektrycznych. Wyłączniki obwodów próżniowych są zaprojektowane tak, aby były kompaktowe, wydajne i łatwe do zintegrowania z istniejącą infrastrukturą elektryczną.

5. Systemy kolejowe: W branży kolejowej wyłączniki próżniowe są wykorzystywane do ochrony systemów zasilania, które prowadzą pociągi. Ich solidny projekt i niezawodność sprawiają, że są odpowiednie dla tej krytycznej infrastruktury.

Utrzymanie wyłączników próżniowych

Istotną cechą wyłączników próżniowych są ich wyjątkowo niskie wymagania konserwacyjne. Jednak regularne kontrole i konserwacja mogą zapewnić optymalną wydajność i żywotność usług. Główne metody konserwacji wyłączników próżniowych obejmują:

1. Kontrola kontaktów: Chociaż zużycie wyłączników próżniowych jest minimalne, nadal konieczne jest sprawdzenie jakichkolwiek oznak korozji kontaktów. Terminowa wymiana zużytych kontaktów pomaga utrzymać wydajność wyłączników.

2. Sprawdzanie integralności próżniowej: Próżnia w komorze gaśniczej ARC powinna być utrzymywana nienaruszona, aby zapewnić niezawodne gaszenie łuku. Zaleca się regularne testowanie integralności próżniowej w celu sprawdzenia, czy nie ma wycieków ani degradacji.

3. Test operacji mechanicznej: Konieczne jest regularne testowanie mechanizmu obsługi, aby zapewnić sprawne otwarcie i zamknięcie wyłącznika próżniowego. Komponenty mechaniczne należy regularnie smarować, aby zapobiec zużyciu.

4. Testy elektryczne: Regularne testy elektryczne, takie jak oporność na izolację i testy odporności na kontakt, mogą pomóc zidentyfikować wszelkie potencjalne problemy w wyłącznikach próżniowych.

Porównanie z innymi rodzajami wyłączników obwodów

Aby zrozumieć unikalną wartość wyłącznika próżniowego, pomocne jest porównanie go z innymi rodzajami wyłączników, takich jak wyłączniki powietrzne i wydzielone przez gaz.

- Wyłącznik powietrza (ACB):

Wyłączniki powietrzne polegają na powietrzu atmosferycznym, aby gasić łuk, co czyni je mniej skutecznymi w zastosowaniach wysokiego napięcia w porównaniu z wyłącznikami próżniowymi. Wyłączniki próżniowe mają wyższą wytrzymałość dielektryczną, co pozwala im skuteczniej obsługiwać wyższe napięcia.

- Wyłącznik obwodu izolowany gazem (GCB):

Wyłączniki izolowane gazem często wykorzystują gaz SF6 do gaszenia łuku. Chociaż skuteczny, SF6 jest silnym gazem cieplarnianym, a łamacze izolowane gazem wymagają surowych procedur obsługi. Natomiast wyłączniki obwodów próżniowych stosują czyste i zrównoważone podejście bez wpływu na środowisko.

Przyszłe trendy i rozwój w wyłącznikach próżniowych

W przypadku ciągłych postępów w technologii oczekuje się, że wyłączniki próżniowe staną się jeszcze bardziej wydajne i szeroko stosowane. Niektóre trendy i przyszłe zmiany w tej dziedzinie obejmują:

1. Integracja z inteligentnymi siatkami: Dzięki popularyzacji inteligentnych siatek projekt wyłączników próżniowych jest coraz częściej wyposażony w zaawansowane możliwości monitorowania i sterowania. Umożliwia to gromadzenie danych w czasie rzeczywistym i zdalne sterowanie, poprawiając w ten sposób niezawodność i wydajność systemu zasilania.

2. Ulepszone materiały: Badania w dziedzinie materiałów promuje materiały wyłączników próżniowych, aby były bardziej trwałe i wydajne. Materiały te zostały zaprojektowane w celu dalszego rozszerzenia żywotności usług i zmniejszenia wymagań konserwacyjnych.

3. Kompaktowe projekty: Struktura wyłączników próżniowych staje się coraz bardziej kompaktowa, co czyni je odpowiednimi do zastosowań o ograniczonej przestrzeni, takich jak podstacje miejskie i budynki komercyjne.

4. Ulepszone wykrywanie błędów: Przyszłe wyłączniki obwodów próżniowych mogą przyjąć zaawansowaną technologię wykrywania błędów w celu zapewnienia szybszych i dokładniejszych odpowiedzi na usterki. To dodatkowo zmniejszy ryzyko szkód i poprawi ogólną niezawodność systemu zasilania.

Wniosek

Wyłącznik próżniowy jest nieocenionym elementem nowoczesnych układów elektrycznych, zapewniając niezawodną i wydajną ochronę w zastosowaniach o średnim i wysokim napięciu. Dzięki unikalnemu mechanizmowi opartemu na próżni szybko gasi łukowe i przerywa prądy uszkodzenia, oferując doskonałą siłę dielektryczną i zrównoważony rozwój środowiska w porównaniu z innymi rodzajami wyłączników. Minimalne wymagania dotyczące konserwacji, długa żywotność i przydatność do szerokiej gamy aplikacji sprawiają, że wyłącznik próżniowy jest popularnym wyborem wytwarzania energii, ustawień przemysłowych i budynków komercyjnych. W miarę postępu technologii przyszłość wyłączników próżniowych obiecuje jeszcze większą wydajność, integrację inteligentnej sieci i kompaktowe projekty.
