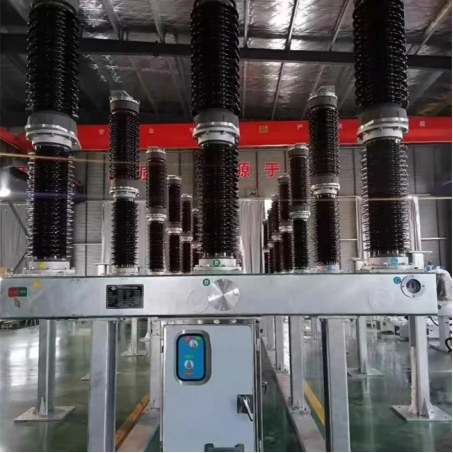

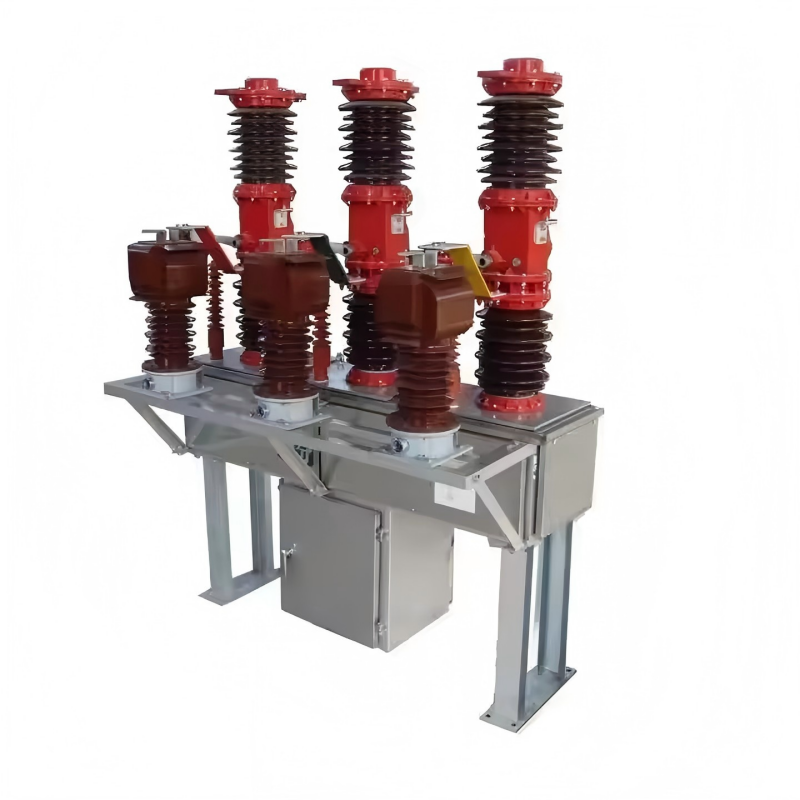

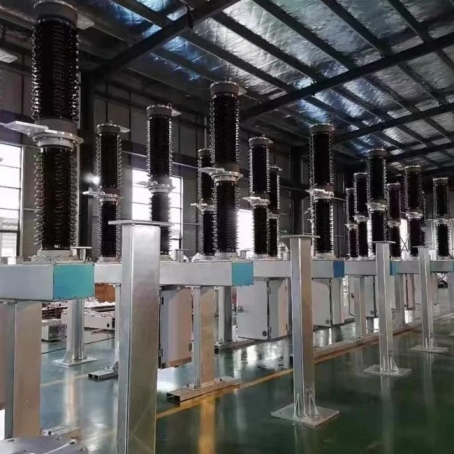

Sixafluoride CircuUum Breaker na zewnątrz

Wyłącznik obwodu sześciokluorydowego siarki jest rozdzielnicą wysokiego napięcia szeroko stosowanego w systemach zasilania. Wykorzystuje gaz heksaklorkowy siarki jako ośrodek gaśniczy i izolacyjny, ma doskonałą wydajność gaśną i wytrzymałość na izolację elektryczną, i jest szeroko stosowany w średnim i wysokim napięciu 35KV ~ 550KV i Ultra-High Voltage 800KV systemy mocy zewnętrznej.

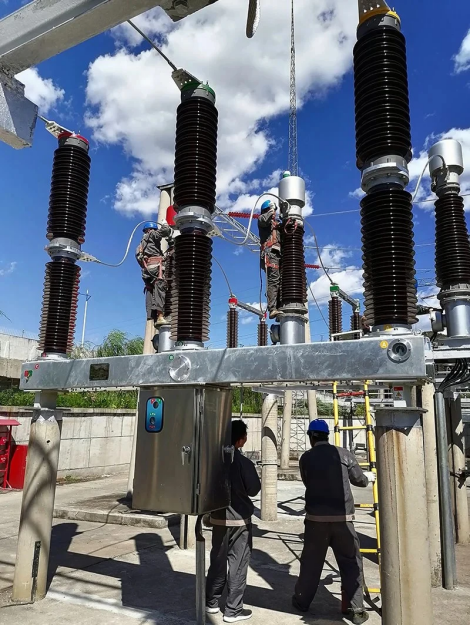

Najpierw porozmawiajmy o jej aplikacji. Może być używany do przełączania wylotu i ochrony w elektrowniach, chronić linie przesyłowe i transformatory wysokiego napięcia w podstacjach oraz chronić duże i wysokie napięcie w systemach zasilania przemysłowego.

Jego struktura obejmuje wiele części. Wśród nich są korpus wyłącznika, takie jak przemieszczające się i statyczne styki, komory gaszenia łuku, pręty przewodzące itp. Istnieją również mechanizmy operacyjne, takie jak sprężynowe mechanizmy operacyjne i mechanizmy hydrauliczne, które są powszechnie stosowane do napędzania kontaktów w celu otwarcia i zamknięcia. System izolacji gazowej obejmuje urządzenia wypełniające, rozładowujące i odzyskiwania gazu SF6. System kontroli i ochrony może zrealizować zdalne sterowanie i ochronę błędów.

Jeśli chodzi o zasadę pracy, istnieje kilka etapów zamknięcia, otwierania i gaszenia łuku. Podczas zamykania wyłącznika mechanizm pracy napędza ruchomy kontakt, aby przejść do styku statycznego, tworząc ścieżkę. Podczas otwierania wyłącznika przesuwany kontakt jest oddzielony od kontaktu statycznego w celu wygenerowania łuku. Podczas procesu gaszenia łuku gaz SF6 rozkłada się pod działaniem łuku o wysokiej temperaturze, a duża liczba naładowanych cząstek wytwarzanych zderzając się z neutralnymi cząsteczkami łuku, zmniejszając jego stopień jonizacji i przyspieszając gaszenie łuku.

Charakterystyka są również bardzo znaczące. Wydajność gaszenia gazu SF6 jest około 100 razy większa niż w powietrzu, a wytrzymałość izolacyjną jest około 2,5 razy większa niż w powietrzu. Pozwala to wyłącznikowi obwodu osiągnięcie wysokiego napięcia i wysokiej pojemności prądu w niewielkiej objętości. Rozsądny projekt kontaktów i izb gaśniczych zmniejsza obciążenie konserwacyjne i ma długą żywotność.

Krótko mówiąc, dzięki doskonałej wydajności i szerokiej gamie aplikacji, wyłączniki sześciokluorkowe siarki na zewnątrz zajmują ważną pozycję w nowoczesnych systemach elektroenergetycznych. Oczekuje się, że w przyszłości będzie miał większą przestrzeń rozwojową pod względem inteligencji i ochrony środowiska i stanie się jednym z niezbędnych kluczowych urządzeń. Wyłączniki sześciokluorkowe siarki na zewnątrz mają różne modele i specyfikacje (takie jak średnie, typowe, typowe itp.).Aby uzyskać szczegółowe informacje, sprawdź naszą stronę szczegółów produktu.
