Jakie są różnice między wewnętrznymi i zewnętrznymi wyłącznikami próżniowymi wysokiego napięcia?

W nowoczesnych systemach dystrybucji energii wyłączniki próżniowe (VCB) są kluczowymi urządzeniami zapewniającymi bezpieczeństwo i stabilność zasilania. Ich główną funkcją jest szybkie przerywanie prądu i izolowanie linii podczas zwarć, zapobiegając uszkodzeniom sprzętu i dużym przestojom w dostawie prądu. Jednakże wielu pracowników działu zakupów i inżynierii często nie rozumie różnic pomiędzy wewnętrznymi i zewnętrznymi VCB przy wyborze modeli. Chociaż oba wykorzystują technologię gaszenia łuku próżniowego, dlaczego istnieją tak znaczące różnice konstrukcyjne? A jak dokonać wyboru na podstawie scenariuszy projektu?

Jako profesjonalny producent sprzętu zasilającego, firma Lugao Power, łącząc produkty wyłączników próżniowych do zastosowań wewnętrznych i zewnętrznych, omawia podstawowe różnice, cechy konstrukcyjne i mające zastosowanie scenariusze obu produktów, aby pomóc Ci łatwo wybrać odpowiedni sprzęt.

Co to jest wyłącznik próżniowy (VCB)?

Wyłącznik próżniowy wykorzystuje próżnię zarówno jako środek gaszący łuk, jak i środek izolujący. Wykorzystują środowisko próżniowe do gaszenia łuku elektrycznego, kontrolując i chroniąc w ten sposób obwód. Pozwala to uniknąć stosowania ropy naftowej lub gazu SF6, dzięki czemu jest bezpieczniejsze i bardziej przyjazne dla środowiska. Znajdują szerokie zastosowanie w elektrowniach i podstacjach, szczególnie w zastosowaniach wymagających częstej pracy.

Najbardziej podstawowym sposobem na ich rozróżnienie jest środowisko instalacji. Wyłączniki próżniowe dzielą się głównie na dwie kategorie: Wnętrzowe wyłączniki próżniowe wysokiego napięcia: Odpowiednie do stosowania w zamkniętych i kontrolowanych środowiskach wewnętrznych, kompatybilne ze standardową rozdzielnicą i spełniające stabilne warunki pracy w pomieszczeniach zamkniętych.

Zewnętrzne wyłączniki próżniowe wysokiego napięcia: Nadają się do stosowania w różnych niepewnych środowiskach zewnętrznych, bez obawy o niekorzystne warunki pogodowe.

Niezależnie od tego, czy wyłączniki próżniowe wysokiego napięcia działają wewnątrz, czy na zewnątrz, działają w oparciu o tę samą podstawową zasadę gaszenia łuku, ale ich konstrukcja, zabezpieczenia i projekty izolacji są całkowicie dostosowane do różnych scenariuszy.

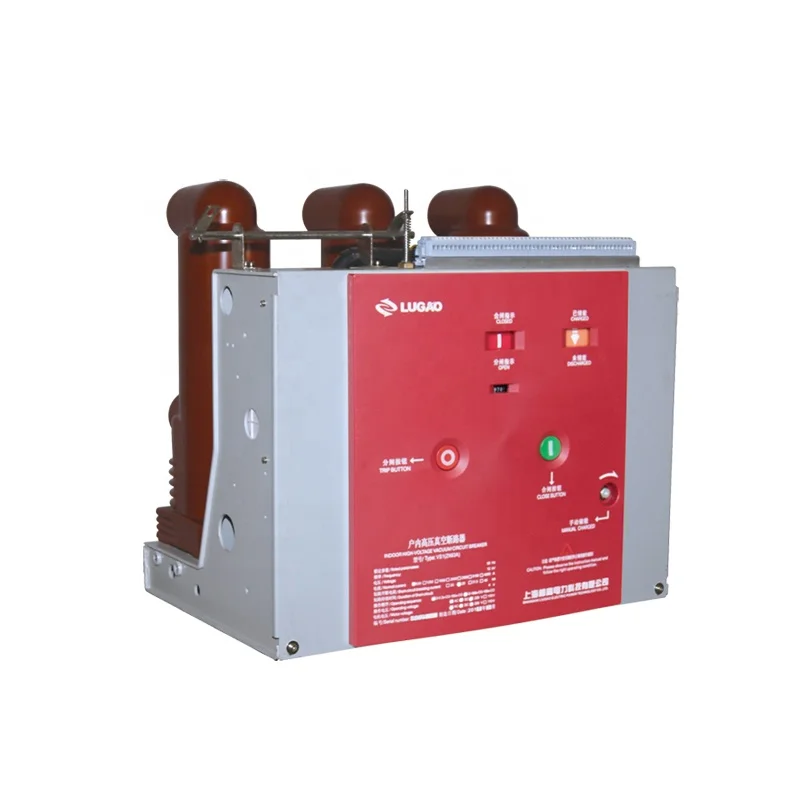

Wnętrzne wyłączniki próżniowe (seria VS1)

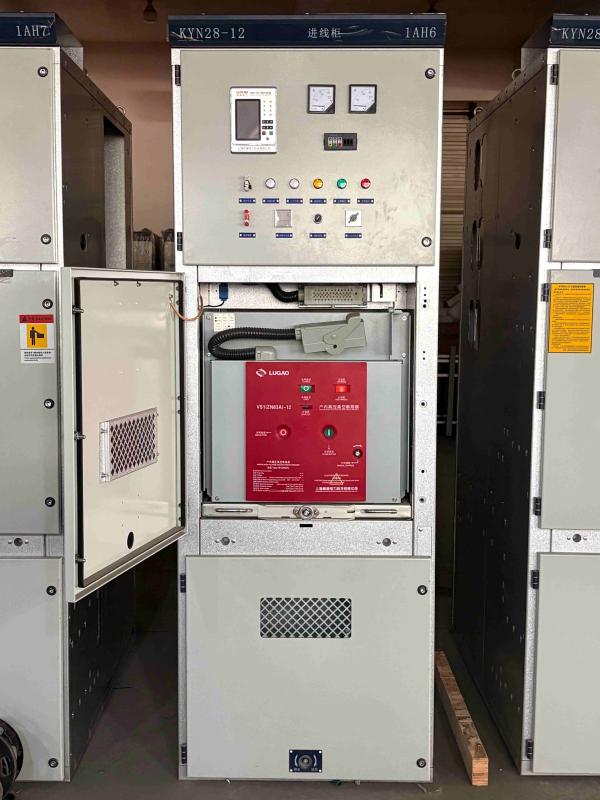

Wnętrzowy wyłącznik VCB to najpopularniejszy typ wyłącznika, zwykle instalowany w zamkniętych przestrzeniach, takich jak rozdzielnice i podstacje wewnętrzne. Wewnętrzne wyłączniki próżniowe firmy Lugao Power są typowym przykładem konstrukcji montowanych w szafie. Mechanizm napędowy jest zintegrowany z korpusem wyłącznika, dzięki czemu można go używać nie tylko jako jednostki do montażu na stałe, ale także z dedykowanym mechanizmem napędowym w celu utworzenia jednostki wózkowej. Główna sekcja obwodu może wykorzystywać integralnie uszczelnione bieguny, aby osiągnąć miniaturyzację wyłącznika i jego bezobsługową pracę. Może być wyposażona w rozdzielnicę taką jak KYN28A-12, a jednostki stacjonarne mogą być również wyposażone w rozdzielnice stacjonarne serii XGN.

Funkcje projektowe

1. Kompaktowa konstrukcja modułowa, przystosowana do standardowej rozdzielnicy

Wymiary wewnętrznego wyłącznika VCB są ściśle zaprojektowane zgodnie z wymiarami standardowej rozdzielnicy, takiej jak KYN28. Przyjmuje modułową konstrukcję ramy, umożliwiającą bezpośrednie osadzenie w szafie w celu instalacji, maksymalizując wykorzystanie przestrzeni do dystrybucji zasilania w pomieszczeniach. Wewnętrzny wyłącznik próżniowy firmy Lugao składa się z przerywacza próżni, mechanizmu operacyjnego i jednostki sterującej. Panel przedni jest wyposażony w przyciski otwierania i zamykania oraz kontrolki stanu, umożliwiające wygodną obsługę i monitorowanie przez operatorów.

2. Podstawowy stopień ochrony, odpowiedni do czystych środowisk wewnętrznych

Ponieważ jest instalowany w suchym, wolnym od deszczu i wolnym od promieni UV środowisku wewnętrznym, stopień ochrony VCB do stosowania w pomieszczeniach to zazwyczaj IP20 ~ IP40, co wymaga jedynie ochrony przed przypadkowym kontaktem z palcami i narzędziami oraz niewielkimi ilościami kurzu, bez konieczności radzenia sobie z trudnymi warunkami pogodowymi.

3. Struktura izolacji z żywicy epoksydowej, odpowiednia do warunków pracy szafy

Komora gaszenia łuku wewnętrznego wyłącznika VCB jest zamknięta tulejami z żywicy epoksydowej, zapewniającymi izolację międzyfazową i międzyfazową, odpowiednią do suchego i czystego środowiska wewnątrz rozdzielnicy. Ma niewielkie rozmiary i zapewnia niezawodną izolację.

4. Izolacja bezpieczeństwa osiągnięta poprzez rozdzielnicę

Sam wewnętrzny VCB nie ma widocznego odłącznika; funkcję izolacji bezpieczeństwa osiąga się za pomocą uziemnika i odłącznika rozdzielnicy, odpowiednich dla scenariuszy z kompleksową ochroną blokującą szafę.

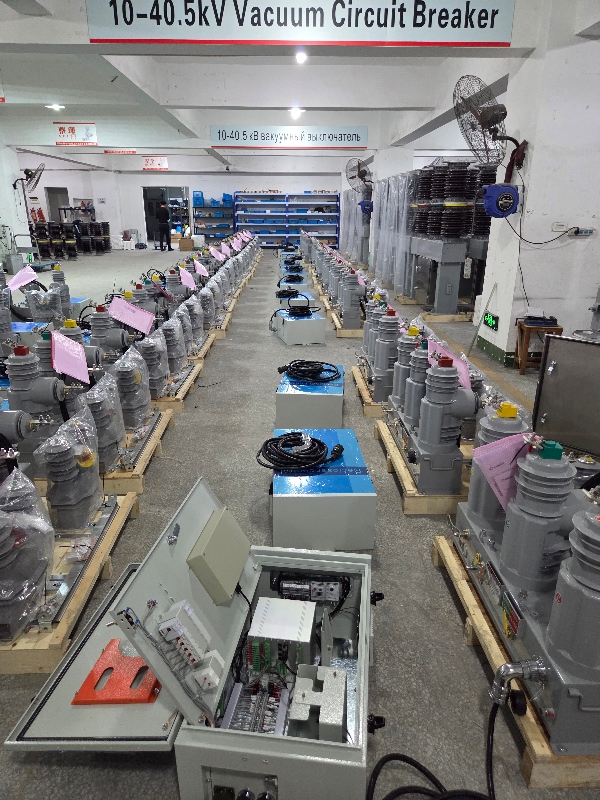

Zewnętrzne wyłączniki próżniowe (seria ZW32)

Ponieważ zewnętrzne VCB muszą być wystawione na działanie czynników zewnętrznych przez dłuższy czas i radzić sobie z takimi warunkami, jak słońce i deszcz, ekstremalne różnice temperatur i zanieczyszczenie pyłem, ich konstrukcja podkreśla trwałość i ochronę. Zewnętrzne VCB firmy Lugao Electric charakteryzują się niewielkimi rozmiarami, lekkością, właściwościami zapobiegającymi kondensacji i bezobsługową pracą:

Funkcje projektowe

1. Całkowicie zamknięta, trójfazowa konstrukcja słupkowa o wysokiej szczelności

Zewnętrzne wyłączniki próżniowe mają w pełni uszczelnioną konstrukcję, osiągając poziom ochrony IP65 i wyższy. Są całkowicie wodoodporne, pyłoszczelne i odporne na kondensację, co pozwala na stabilną pracę w deszczu, śniegu i zapylonym środowisku przez dłuższy czas. Są również odporne na wysokie temperatury, promieniowanie UV i starzenie się, nie ulegają wpływom zewnętrznych zmian atmosferycznych.

2. Tuleje izolacyjne z gumy silikonowej o dużej odległości upływu

Zewnętrzne wyłączniki próżniowe wykorzystują tuleje izolacyjne z gumy silikonowej (lub ceramiki) o dużej odległości upływu. W porównaniu z tulejami z żywicy epoksydowej do zastosowań wewnętrznych, zapewnia to dłuższą drogę pełzania, zapobiegając wyładowaniom rozgorzeniowym w wilgotnych i zanieczyszczonych środowiskach zewnętrznych oraz zapewniając doskonałą odporność na starzenie UV.

3. Wygodna i elastyczna obsługa zapewnia bezpieczeństwo. Zewnętrzne wyłączniki próżniowe Lugao mogą być obsługiwane ręcznie, elektrycznie lub zdalnie. Zapewniają wyraźnie widoczne rozłączenia, zapewniając niezawodną izolację galwaniczną podczas konserwacji bez konieczności stosowania dodatkowych rozłączników, dzięki czemu nadają się do stosowania w środowiskach zewnętrznych bez zamkniętej rozdzielnicy.

4. Elastyczne opcje instalacji, które można dostosować do scenariuszy zewnętrznych. Zewnętrzne VCB obsługują różne metody instalacji, w tym instalację na słupie i na podłodze, eliminując potrzebę tworzenia dedykowanego pomieszczenia dystrybucyjnego w pomieszczeniach. Dzięki temu nadają się szczególnie do miejsc wymagających częstej pracy.

Tabela porównawcza różnic w rdzeniach między wyłącznikami próżniowymi stosowanymi w pomieszczeniach i na zewnątrz

Jak wybrać odpowiedni wyłącznik próżniowy do swojego projektu?

Wybierając VCB, skoncentruj się na trzech kluczowych aspektach: środowisku instalacji, wymaganiach dotyczących ochrony i scenariuszach konserwacji:

1. Nadaj priorytet środowisku instalacyjnemu. Jeśli sprzęt jest zainstalowany w zamkniętej przestrzeni, takiej jak wewnętrzna rozdzielnica lub pomieszczenie rozdzielcze, wystarczający jest wewnętrzny VCB, oferujący niższe koszty i lepszą kompatybilność. Jednakże w przypadku zewnętrznych linii napowietrznych lub scenariuszy montowanych na słupach należy wybrać zewnętrzny wyłącznik VCB; w przeciwnym razie sprzęt zostanie szybko uszkodzony przez deszcz, kondensację i zanieczyszczenia.

2. Ocenić dotkliwość środowiska. W przypadku mocno zanieczyszczonych i korozyjnych środowisk, takich jak obszary przybrzeżne i chemiczne parki przemysłowe, nawet w środowiskach wewnętrznych należy priorytetowo traktować wewnętrzne wyłączniki VCB o wysokim poziomie ochrony. W silnie zanieczyszczonych obszarach zewnętrznych należy wybrać dużą drogę upływu i przeciwporostowe zewnętrzne VCB.

3. Weź pod uwagę potrzeby konserwacyjne. W przypadku odległych scenariuszy zewnętrznych należy priorytetowo traktować zewnętrzne wyłączniki VCB ze zintegrowanymi wyłącznikami i konstrukcjami bezobsługowymi, aby zmniejszyć trudności związane z konserwacją na miejscu. W przypadku zastosowań wewnętrznych wybierz odpowiedni model VCB do zastosowań wewnętrznych w oparciu o konfigurację rozdzielnicy.

Jako fabryka z ponad 20-letnim doświadczeniem produkcyjnym, Lugao Power może zapewnić dostosowane do potrzeb rozwiązania w zakresie doboru VCB w oparciu o poziom napięcia, parametry prądu i środowisko instalacyjne Twojego projektu, pomagając Ci dopasować najbardziej odpowiedni sprzęt.

Często zadawane pytania: Wyłącznik próżniowy do zastosowań wewnętrznych i zewnętrznych

1. Czy mogę używać wewnętrznego VCB na zewnątrz, aby zaoszczędzić na kosztach?

Nie jest to zalecane. Wewnętrznym wyłącznikom próżniowym brakuje funkcji niezbędnych do użytku na zewnątrz, takich jak izolacja przeciwdeszczowa, odporna na promieniowanie UV i odporna na zanieczyszczenia. Stwarza to zagrożenie dla bezpieczeństwa i powoduje utratę gwarancji.

2.Czy ten sam model VCB może działać zarówno w projektach wewnętrznych, jak i zewnętrznych?

Nie są one wymienne. Chociaż wykorzystują tę samą technologię przerywania próżni, ich konstrukcje mechaniczne i izolacyjne są specjalnie dostosowane do konkretnych środowisk. Użycie niewłaściwego typu może prowadzić do przedwczesnych uszkodzeń i zagrożeń bezpieczeństwa.

3.Czy zewnętrzne VCB wymagają konserwacji?

Zewnętrzne wyłączniki próżniowe Lugao mają całkowicie zamkniętą konstrukcję, co pozwala na niskie lub bezobsługowe działanie. Jednakże nadal zaleca się regularną kontrolę wzrokową stanu izolatora.

4.Czy logika wyboru wewnętrznych i zewnętrznych wyłączników różnicowoprądowych jest taka sama dla 10 kV i 35 kV?

Logika jest dokładnie taka sama, najpierw należy określić środowisko instalacji, zasada wyboru pozostaje niezmieniona niezależnie od poziomu napięcia.

5.Czy jest duża różnica w cenie pomiędzy tymi dwoma typami VCB?

Przy tych samych specyfikacjach napięcia i prądu, zewnętrzne wyłączniki VCB są droższe niż wewnętrzne. Dzieje się tak, ponieważ w modelu zewnętrznym zastosowano izolację o wysokiej odporności na warunki atmosferyczne, w pełni uszczelnioną wodoodporną konstrukcję i grubszą skorupę, co skutkuje wyższymi kosztami produkcji i materiałów.
