W jaki sposób wyłączniki wysokiego napięcia chronią urządzenia przemysłowe przed awariami?

W przemysłowych systemach zasilania urządzenia takie jak duże silniki, transformatory, rozdzielnice i kable są stale narażone na awarie elektryczne — zwarcia, zwarcia doziemne i przeciążenia, które mogą spowodować katastrofalne uszkodzenia w ciągu milisekund. AWyłącznik wysokiego napięciasłuży jako główne urządzenie zabezpieczające, które izoluje uszkodzone sekcje, zapobiegając zniszczeniu cennych zasobów przemysłowych przez prądy zwarciowe. Mechanizm zabezpieczający działa poprzez sekwencję wykrywania, wyłączania i gaszenia łuku. Kiedy wystąpi usterka, przekaźniki zabezpieczające wykrywają nieprawidłowy prąd lub napięcie i wysyłają sygnał wyłączenia do wyłącznika wysokiego napięcia. Następnie wyłącznik otwiera swoje styki, tworząc łuk, który jest szybko gaszony przez czynnik gaszący — zazwyczaj gaz SF6, próżnię lub olej — w ciągu 30 do 50 milisekund. Ta szybka przerwa ogranicza energię przepuszczaną (I²t), co minimalizuje naprężenia termiczne i mechaniczne sprzętu. Nasza fabryka w Lugao Power Co., Ltd. wyprodukowała ponad 10 000 wyłączników wysokiego napięcia do zastosowań przemysłowych i udokumentowaliśmy, że właściwy dobór i koordynacja wyłączników zmniejsza koszty uszkodzeń sprzętu nawet o 70 procent.

Ochrona nie polega jednak tylko na usuwaniu usterek – polega na tym, aby robić to bez powodowania spadków napięcia wpływających na inne obciążenia i bez tworzenia niszczycielskich przepięć przełączających. Nowoczesne wyłączniki wysokiego napięcia zawierają rezystory wstępne, rezystory zamykające i technologię zsynchronizowanego przełączania, aby złagodzić przejściowe przepięcia. Charakteryzują się także możliwością wielokrotnego ponownego załączania w zastosowaniach w liniach napowietrznych, chociaż w zakładach przemysłowych z sieciami kablowymi zwykle preferowane jest wyłączanie jednym strzałem, aby uniknąć ponownego załączenia zasilania w przypadku trwałego zwarcia. Co więcej, wyłącznik musi współpracować z urządzeniami zabezpieczającymi znajdującymi się przed i za urządzeniem (bezpieczniki, przekaźniki i inne wyłączniki), aby osiągnąć selektywne wyłączanie, co oznacza, że ​​tylko uszkodzona sekcja jest izolowana, podczas gdy reszta instalacji kontynuuje pracę. W tym artykule omówiono szczegółowe zasady ochrony, parametry techniczne i strategie stosowania wyłączników wysokiego napięcia. Udostępnimy także studia przypadków terenowych zLugao Power Co., Ltd.które ilustrują, jak nasze młoty uratowały klientów przemysłowych przed poważnymi stratami w produkcji i kosztami wymiany sprzętu.

Spis treści

• 1. Dlaczego szybkie przerwanie pracy ma kluczowe znaczenie dla ochrony urządzeń przemysłowych?
• 2. W jaki sposób koordynacja przekaźników i synchronizacja wyłączników minimalizują uszkodzenia sprzętu?
• 3. Jakie są kluczowe dane techniczne naszej serii wyłączników wysokiego napięcia?
• 4. Jak wypadają media do gaszenia łuku w ochronie obiektów przemysłowych?
• Często zadawane pytania (FAQ)
• Wnioski i zapytanie dotyczące niestandardowego rozwiązania zabezpieczającego

Dlaczego szybkie przerwanie pracy ma kluczowe znaczenie dla ochrony urządzeń przemysłowych?

Szybkość, z jaką wyłącznik wysokiego napięcia przerywa prąd zwarciowy, jest wprost proporcjonalna do poziomu ochrony, jaką zapewnia on urządzeniom przemysłowym. Podczas zwarcia prąd zwarciowy może osiągnąć od 20 do 50 razy wartość prądu znamionowego urządzenia. Na przykład transformator 10 MVA o prądzie znamionowym 400 A przy 13,8 kV może doświadczać prądu zwarciowego o natężeniu 20 kA. Prąd ten generuje bez przerwy ogromne siły elektromagnetyczne i ciepło Joule'a, które mogą wypaczyć uzwojenia transformatora, stopić izolację kabla i pęknąć wały silnika. Całkowite uszkodzenie jest funkcją przepuszczonej energii, która jest proporcjonalna do kwadratu prądu zwarciowego pomnożonego przez czas usuwania (I²t). Wyłącznik wysokiego napięcia, który usuwa zwarcie w 40 milisekund zamiast 100 milisekund, zmniejsza energię I²t o około 60 procent, radykalnie zmniejszając prawdopodobieństwo trwałego uszkodzenia sprzętu.

Kluczowe aspekty szybkich przerw w naszych konstrukcjach wyłączników wysokiego napięcia:

• Ultraszybkie wykrywanie przekaźnika:Nasze wyłączniki są połączone z cyfrowymi przekaźnikami ochronnymi, które wykrywają awarie w ciągu 5 do 10 milisekund, w tym awarie o wysokiej impedancji, które przeoczają tradycyjne przekaźniki nadprądowe. To wczesne wykrycie daje wyłącznikowi więcej czasu na otwarcie, zanim prąd zwarciowy osiągnie wartość szczytową.
• Prędkość mechanizmu operacyjnego:Nasz wyłącznik wysokiego napięcia wykorzystuje mechanizm sprężynowy lub hydrauliczny, który może otworzyć styki w ciągu 28 do 35 milisekund. Całkowity czas kasowania (przekaźnik + wyłącznik) w przypadku większości typów usterek wynosi poniżej 50 milisekund.
• Skuteczność gaszenia łuku:Łuk gaśnie przy pierwszym zerowym prądzie po rozłączeniu styków. W przypadku systemu 50 Hz następuje to w ciągu 10 milisekund od rozłączenia styków. Nasza technologia puffera SF6 zapewnia, że ​​łuk jest chłodzony i dejonizowany w ciągu 5 milisekund od zera prądu, zapobiegając ponownemu zajarzeniu.
• Konfiguracja z wieloma przerwami:W przypadku zastosowań o bardzo wysokim napięciu (powyżej 245 kV) nasz wyłącznik wysokiego napięcia wykorzystuje dwie lub cztery przerywacze połączone szeregowo, co rozdziela napięcie powrotne i skraca całkowity czas przerwy, umożliwiając szybszy odzysk dielektryka w każdej komorze.

Termiczne i mechaniczne skutki prądów zwarciowych są dobrze udokumentowane. Usterka trwająca 100 milisekund może podnieść temperaturę przewodników miedzianych o 200°C, powodując wyżarzenie metalu i zmniejszenie jego wytrzymałości mechanicznej. W transformatorach siły elektromagnetyczne występujące podczas zwarcia mogą przekroczyć 100-krotność normalnej siły roboczej, powodując ruch rdzenia i deformację uzwojenia. Nasza fabryka przeanalizowała raporty o uszkodzeniach z ponad 200 usterek przemysłowych i odkryła, że ​​wyłączniki o czasie wyłączania poniżej 50 milisekund powodowały uszkodzenia nadające się do naprawy w 80 procentach przypadków, natomiast wyłączniki o czasie wyłączania powyżej 100 milisekund powodowały całkowitą utratę sprzętu w 65 procentach przypadków. Właśnie dlatego projektujemy każdy wyłącznik wysokiego napięcia tak, aby zapewnić najszybszą możliwą przerwę bez uszczerbku dla niezawodności. Dodatkowo nasz wyłącznik jest wyposażony w mechanizm zapobiegający wyzwoleniu, który uniemożliwia operatorowi trzymanie wyłącznika w stanie zamkniętym podczas zwarcia, zapewniając, że funkcja zabezpieczająca nie może zostać obejścia.

W przypadku ochrony silnika szczególnie krytyczne znaczenie ma szybkie przerwanie. Duże silniki indukcyjne (powyżej 1000 KM) podczas rozruchu pobierają prąd rozruchowy od 6 do 8 razy większy od prądu znamionowego. Jeśli podczas uruchamiania silnika wystąpi usterka, łączny prąd rozruchowy i zwarciowy może być ekstremalny. Nasz wyłącznik wysokiego napięcia potrafi rozróżnić prąd rozruchowy od prądu zwarciowego poprzez ustawienia przekaźnika, ale po potwierdzeniu usterki rozłącza obwód przed przekroczeniem limitu termicznego silnika. Wiele zakładów przemysłowych uniknęło przezwajania silników – co może kosztować od 20 000 do 50 000 dolarów – instalując nasze szybko działające wyłączniki. Podsumowując, szybkość wystąpienia przerw jest najważniejszym czynnikiem ochrony urządzeń przemysłowych, a nasz wyłącznik wysokiego napięcia został zaprojektowany tak, aby zapewnić najszybszy możliwy czas wyłączenia w swojej klasie.

W jaki sposób koordynacja przekaźników i synchronizacja wyłącznika minimalizują uszkodzenia sprzętu?

Samo szybkie przerwanie nie wystarczy, jeśli system ochrony nie jest odpowiednio skoordynowany. Przemysłowe systemy elektroenergetyczne mają wiele urządzeń zabezpieczających na różnych poziomach: wyłączniki zasilające, łączniki szynowe, wyłączniki transformatorowe i centra sterowania silnikami. Jeśli wystąpi awaria w obwodzie zasilającym silnik, jako pierwszy powinien zadziałać wyłącznik wysokiego napięcia podajnika, odłączając tylko ten silnik. Jeśli wyłącznik pola zasilającego ulegnie awarii lub będzie zbyt wolny, wyłącznik szyny znajdującej się na górze strony zostanie uruchomiony, wyłączając całą sekcję elektrowni. Nazywa się to koordynacją selektywną, a nasz wyłącznik wysokiego napięcia został zaprojektowany tak, aby bezproblemowo współpracować ze schematem stopniowania czasowo-prądowego. Nasza fabryka w Lugao Power Co., Ltd. zapewnia badania koordynacyjne dla każdej większej instalacji, zapewniając, że krzywa zadziałania wyłącznika i czas działania są prawidłowo ustawione w stosunku do bezpieczników umieszczonych za wyłącznikiem i wyłączników przed nim.

Krytyczne aspekty koordynacji przekaźników i synchronizacji w naszym wyłączniku wysokiego napięcia:

• Zabezpieczenie nadprądowe zależne od czasu:Przekaźnik pozwala wyłącznikowi przetrwać nieszkodliwe przeciążenia (np. rozruch silnika), ale wyłącza się szybciej w miarę wzrostu prądu zwarciowego. W przypadku prądu zwarciowego o wartości 10-krotności znamionowej wyłącznik wyłącza się w ciągu 0,5 sekundy, ale w przypadku zwarcia o wartości 20-krotności znamionowej wyłącznik wyłącza się w ciągu 0,12 sekundy.
• Bezzwłoczny element zabezpieczający:W przypadku poważnych usterek (powyżej ustawionego progu, zwykle 15-krotność prądu znamionowego), przekaźnik wyłącza wyłącznik wysokiego napięcia bez zamierzonego opóźnienia, osiągając czas wyłączenia poniżej 50 milisekund. Ten element jest wyłączony w przypadku zasilaczy silnikowych, aby uniknąć uciążliwego wyłączania podczas rozruchu.
• Blokada stref:Nasze wyłączniki obsługują schemat blokowania oparty na komunikacji, w którym wyłącznik umieszczony za wyłącznikiem wysyła sygnał blokujący do wyłączników umieszczonych powyżej podczas usuwania zwarcia. Jeżeli wyłącznik znajdujący się za urządzeniem usunie zwarcie w wyznaczonym czasie, wyłącznik znajdujący się po stronie zasilania nie zostanie wyzwolony, utrzymując moc niezakłóconych obciążeń.
• Koordynacja ponownego zamknięcia:W przypadku zakładów przemysłowych z liniami napowietrznymi (np. kopalnie) nasz wyłącznik wysokiego napięcia można skonfigurować do automatycznego ponownego załączenia. Wyłącznik wyłącza się, czeka 0,3 sekundy, a następnie zamyka się ponownie, aby sprawdzić, czy usterka jest tymczasowa. Jeśli usterka będzie się powtarzać, nastąpi blokada. Redukuje to przestoje spowodowane przejściowymi awariami, jednocześnie chroniąc sprzęt przed powtarzającymi się obciążeniami.

Dobrze skoordynowany system ochrony nie tylko minimalizuje uszkodzenia sprzętu, ale także skraca przestoje w produkcji. W cementowni, którą niedawno wspieraliśmy, usterka w podajniku silnika przenośnika została usunięta przez wyłącznik wysokiego napięcia podajnika w ciągu 0,12 sekundy, podczas gdy wyłącznik magistrali znajdującej się przed nim pozostał zamknięty. Zakład stracił tylko jeden przenośnik na 30 minut (w celu naprawy silnika), podczas gdy reszta zakładu kontynuowała produkcję. Bez koordynacji wyłącznik autobusowy zadziałałby, powodując 4-godzinne przestoje w fabryce, a straty w produkcji wyniosłyby 120 000 dolarów. Nasza fabryka zapewnia szczegółowe badania koordynacyjne w ramach dostaw wyłączników wysokiego napięcia, wykorzystując oprogramowanie takie jak ETAP lub SKM do symulacji prądów zwarciowych i weryfikacji selektywności.

Innym ważnym czynnikiem czasowym są czasy otwierania i zamykania wyłącznika w różnych warunkach pracy. Nasz wyłącznik wysokiego napięcia jest testowany przy napięciu znamionowym i znamionowym prądzie zwarciowym, aby sprawdzić, czy jego całkowity czas wyłączenia (w tym wykrycie przekaźnika, działanie mechanizmu i wygaszenie łuku) mieści się w gwarantowanym oknie. Testujemy również zdolność wyłącznika do przerywania prądów asymetrycznych z przesunięciem prądu stałego, co jest powszechne w przypadku zwarć przemysłowych w pobliżu generatorów lub dużych transformatorów. Składowa DC może opóźnić przejście prądu przez zero, zwiększając czas wyładowania łukowego. Konstrukcja rozdymkowa naszego wyłącznika utrzymuje odpowiednie ciśnienie gazu nawet podczas długotrwałego łuku, zapewniając usunięcie usterki niezależnie od przesunięcia prądu stałego. Ta solidność jest kluczowym powodem, dla którego nasze wyłączniki wysokiego napięcia cieszą się zaufaniem w hutach stali, papierniach i innych gałęziach przemysłu ciężkiego.

Jakie są kluczowe dane techniczne naszej serii wyłączników wysokiego napięcia?

Lugao Power Co., Ltd. produkuje trzy podstawowe serie wyłączników wysokiego napięcia do ochrony przemysłowej, obejmujące napięcia dystrybucyjne od 12 kV do 245 kV. Każda seria została zaprojektowana z myślą o specyficznych możliwościach przerywania zwarć, mechanizmach operacyjnych i środkach gaszących łuk, aby dopasować się do różnych zastosowań przemysłowych. Poniższa tabela zawiera szczegółowe parametry naszych najczęściej wybieranych modeli w zakładach hutniczych, górniczych i chemicznych. Wszystkie wartości są certyfikowane przez niezależne laboratoria badawcze zgodnie z normami IEC 62271-100 i ANSI C37.06.

Poza tymi podstawowymi specyfikacjami, nasza fabryka oferuje szerokie możliwości dostosowania do zastosowań przemysłowych. Na przykład możemy dostarczyć wyłączniki silnikowe ze specjalnymi krzywymi wyzwalania, które odpowiadają krzywym uszkodzeń termicznych silnika. Oferujemy również zamknięte zespoły rozdzielnic (GIS lub AIS), które obejmują wyłącznik wysokiego napięcia, odłączniki i uziemniki w kompaktowej obudowie. Do trudnych warunków, takich jak kopalnie lub platformy wiertnicze, dostarczamy wersje przystosowane do warunków tropikalnych ze zwiększoną ochroną przed korozją, obudowami IP54 i grzejnikami antykondensacyjnymi. Wszystkie nasze wyłączniki wysokiego napięcia są wyposażone w port diagnostyczny, który można zintegrować z systemami SCADA instalacji, umożliwiając zdalne monitorowanie zużycia styków, ciśnienia gazu (w przypadku modeli SF6) i stanu mechanizmu operacyjnego.

Niezawodność jest potwierdzana poprzez rygorystyczne testy typu. Nasz wyłącznik wysokiego napięcia 145 kV wykonał 20-krotność znamionowej przerwy w prądzie zwarciowym bez wymiany styków, co pokazuje trwałość naszej konstrukcji komory łukowej. Komory próżniowe naszej serii 12 kV są przystosowane do 15 000 operacji przy pełnym obciążeniu i gwarantujemy je przez 20 lat normalnej pracy. Dla klientów zaniepokojonych wpływem SF6 na środowisko nasza seria 36 kV oferuje alternatywę dla suchego powietrza o podobnej wydajności przerywania. Lugao zapewnia również kompleksowe badanie koordynacji zabezpieczeń dla każdego dostarczanego przez nas wyłącznika wysokiego napięcia, zapewniając, że ustawienia wyłącznika są zgodne z filozofią ochrony Twojej instalacji. Utrzymujemy globalny zapas części zamiennych do wszystkich modeli, a większość części jest dostępna z dostawą w ciągu 48 godzin, co minimalizuje przestoje w przypadku nieoczekiwanej awarii.

Jak wypadają media do gaszenia łuku w ochronie obiektów przemysłowych?

Wybór środka gaszącego łuk — próżnia, SF6 lub olej — znacząco wpływa na skuteczność wyłącznika wysokiego napięcia chroniącego urządzenia przemysłowe. Każde medium ma odrębną charakterystykę, która wpływa na szybkość przerwania, wymagania konserwacyjne i zdolność adaptacji do środowiska. Lugao Power Co., Ltd. produkuje wyłączniki do wszystkich trzech mediów, ale zalecamy różne typy w zależności od poziomu napięcia, obciążenia zwarciowego i lokalizacji instalacji. W zastosowaniach od 12 kV do 40,5 kV dominują przerywacze próżniowe ze względu na ich niewielką konserwację i doskonałe przerywanie prądów rozruchowych silników. SF6 jest preferowany dla 72,5 kV i wyższych ze względu na jego wysoką wytrzymałość dielektryczną i zdolność do przerywania dużych prądów zwarciowych. Młoty olejowe są obecnie w dużej mierze przestarzałe w przypadku nowych instalacji ze względu na ryzyko pożaru i intensywność konserwacji, ale nadal zapewniamy zestawy modernizacyjne dla istniejących zakładów naftowych.

Szczegółowe porównanie mediów do gaszenia łuku w naszej ofercie wyłączników wysokiego napięcia:

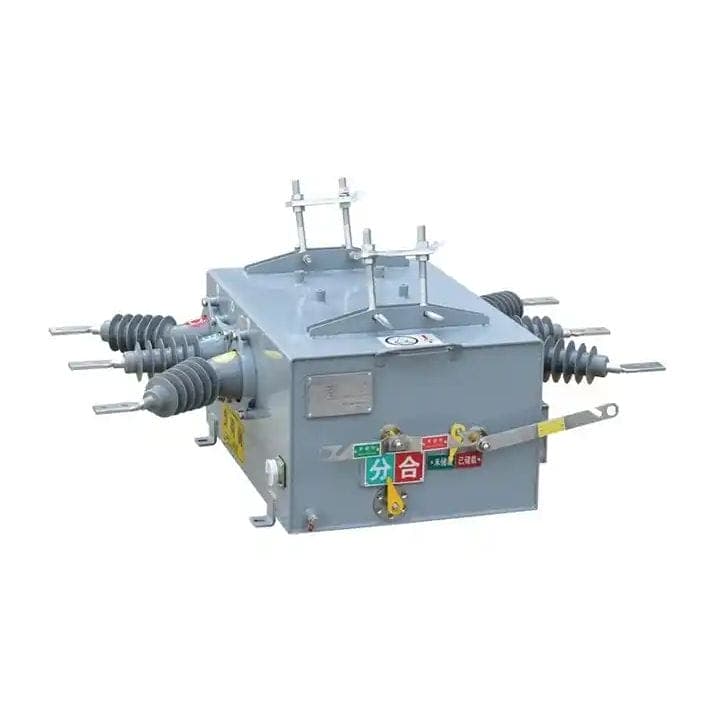

• Wyłączniki próżniowe (12 kV do 40,5 kV):Łuk pali się w plazmie z oparów metalu w zamkniętej osłonie ceramicznej. Przy prądzie zerowym pary metalu skraplają się na stykach i ekranach, odzyskując wytrzymałość dielektryczną w czasie krótszym niż 10 mikrosekund. Dzięki temu wyłączniki próżniowe są niezwykle szybkie (całkowity czas czyszczenia poniżej 45 ms) i wysoce niezawodne w przypadku częstych operacji. Nie wymagają obsługi gazu i wymagają minimalnej konserwacji — jedynie monitorowanie zużycia styków co 5000 operacji. Nasza fabryka zaleca próżniowy wyłącznik wysokiego napięcia do rozdzielnic wewnętrznych, centrów sterowania silnikami i baterii kondensatorów.
• Wyłączniki SF6 (36 kV do 800 kV):Łuk jest chłodzony strumieniem sprężonego gazu SF6, który wychwytuje wolne elektrony i dejonizuje ścieżkę łuku. Wyłączniki SF6 mogą przerywać znacznie wyższe prądy zwarciowe (do 80 kA) niż wyłączniki próżniowe i są mniej wrażliwe na temperaturę otoczenia. Wymagają jednak regularnych kontroli ciśnienia gazu i analizy wilgoci. Nasz wyłącznik wysokiego napięcia SF6 jest wyposażony w monitor gęstości ze zdalnym alarmem, a do konserwacji zapewniamy wózki do transportu gazu. W przypadku podstacji zewnętrznych i dużych zakładów przemysłowych o wysokim poziomie zwarć (powyżej 40 kA) preferowanym wyborem jest SF6.
• Młoty olejowe (starsze, do 245 kV):Łuk rozkłada olej, wytwarzając wodór, który chłodzi i gasi łuk. Młoty do oleju są nieporęczne, wymagają regularnej filtracji oleju i stwarzają ryzyko pożaru. Nie produkujemy nowych wyłączników olejowych, ale oferujemy usługę modernizacji polegającą na wymianie wyłączników olejowych na zespoły wyłączników wysokiego napięcia SF6 lub próżniowych, zmniejszając koszty konserwacji o 60 procent i poprawiając bezpieczeństwo.

Aby zilustrować praktyczną różnicę, rozważmy hutę stali z szyną 33 kV i poziomem zwarcia 40 kA. Próżniowy wyłącznik wysokiego napięcia przy 36 kV musiałby wykorzystywać wiele przerywaczy połączonych szeregowo, co zwiększałoby złożoność. Nasz wyłącznik SF6 36 kV z jednym przerywaczem niezawodnie usuwa prąd 40 kA przy całkowitym czasie wyłączania wynoszącym 48 ms. Młot SF6 charakteryzuje się także wyższą wytrzymałością mechaniczną (10 000 operacji) w porównaniu z wielobutelkowym rozwiązaniem próżniowym (5000 operacji). Z drugiej strony, w cementowni z systemem dystrybucji 13,8 kV i wieloma zasilaczami silnikowymi, nasz próżniowy wyłącznik wysokiego napięcia zapewnia doskonałą ochronę przed awariami silnika i nie wymaga obsługi gazu, co upraszcza konserwację elektrykom zakładu.

Nasza fabryka oferuje bezpłatną konsultację dotyczącą wyboru medium w oparciu o analizę usterek i układ instalacji. Zapewniamy również szkolenia dotyczące konkretnych procedur konserwacji dla każdego typu wyłącznika wysokiego napięcia. W przypadku istniejących zakładów możemy przeprowadzić ocenę ryzyka, aby określić, czy przejście z technologii olejowej lub starszej technologii próżniowej na nasze nowoczesne konstrukcje SF6 lub próżniowe poprawiłoby ochronę i skróciło przestoje. Lugao Power Co., Ltd. z sukcesem zmodernizował ponad 300 podstacji przemysłowych, a nasi klienci konsekwentnie zgłaszają lepszą niezawodność ochrony i niższe koszty konserwacji po modernizacji na nasz wyłącznik wysokiego napięcia.

Często zadawane pytania (FAQ)

Pytanie 1: Jak szybko wyłącznik wysokiego napięcia może chronić urządzenia przemysłowe przed zwarciem?

Odpowiedź: Całkowity czas ochrony to suma czasu zadziałania przekaźnika, czasu mechanizmu wyłącznika i czasu przerwania łuku. Nasz wyłącznik wysokiego napięcia w połączeniu z przekaźnikiem cyfrowym może usunąć awarię w ciągu 45 do 55 milisekund od momentu jej wystąpienia do ostatecznego przerwania. Jest to wystarczająco szybkie, aby ograniczyć przepuszczaną energię (I²t) do poziomu, który zapobiega deformacji uzwojeń w transformatorach i uszkodzeniom prętów wirnika w silnikach. Na przykład silnik 13,8 kV z prądem zwarciowym 25 kA doświadczyłby jedynie 28 MJ energii, jeśli zostałby oczyszczony w ciągu 50 ms, w porównaniu do 140 MJ, gdyby został usunięty w ciągu 250 ms. Różnica ta stanowi granicę pomiędzy możliwym do naprawienia uszkodzeniem a całkowitą wymianą sprzętu.

Pytanie 2: Jakie są oznaki, że wyłącznik wysokiego napięcia nie chroni właściwie sprzętu?

Odpowiedź: Typowe objawy obejmują: częste, uciążliwe wyłączanie (wskazujące nieprawidłowe ustawienia przekaźnika lub zużyte styki); widoczne osady węgla na obudowie wyłącznika (w przypadku młotów powietrznych lub olejowych); Ciśnienie gazu SF6 poniżej wartości zadanej alarmu (dla wyłączników SF6); oraz nadmierne wibracje lub hałas podczas pracy. Co najważniejsze, jeśli pomimo działania wyłącznika wystąpią awarie sprzętu (spalone kable, przepalone bezpieczniki transformatora lub uszkodzone uzwojenia silnika), koordynacja zabezpieczeń może być niewystarczająca. Nasza fabryka oferuje usługę audytu zabezpieczeń: sprawdzamy ustawienia przekaźników, czas wyłącznika i poziomy usterek, aby zidentyfikować luki. Zalecamy coroczne testowanie wyłącznika wysokiego napięcia, w tym testy rozrządu, pomiary rezystancji styków i testy dielektryczne, aby upewnić się, że podczas awarii będzie on działał zgodnie z przeznaczeniem.

Pytanie 3: Czy wyłącznik wysokiego napięcia może chronić zarówno przed przeciążeniami, jak i zwarciami?

Odpowiedź: Tak, dzięki podwójnym elementom zabezpieczającym. Element nadprądowy zmienny chroni przed długotrwałymi przeciążeniami (np. silnik pracujący przy 110 procentach prądu znamionowego), wyłączając się po pewnym czasie opóźnienia, aby umożliwić nieszkodliwe przeciążenia. Element bezzwłoczny chroni przed zwarciami, wyzwalając bezzwłocznie. Nasz wyłącznik wysokiego napięcia jest wyposażony w wyzwalacz, który umożliwia niezależne ustawienie obu elementów. W przypadku zasilaczy silnikowych krzywa czasu odwrotnego jest skoordynowana z ograniczeniem termicznym silnika, a element bezzwłoczny jest ustawiony powyżej prądu rozruchowego, aby uniknąć uciążliwego wyłączania. W przypadku obwodów transformatorowych krzywa odwrotna w czasie jest skoordynowana z krzywymi przewzbudzenia transformatora i uszkodzeń termicznych.

Pytanie 4: W jaki sposób mechanizm napędowy wyłącznika wysokiego napięcia wpływa na jego skuteczność ochronną?

Odpowiedź: Mechanizm napędowy określa szybkość i niezawodność otwarcia styków. Nasz mechanizm sprężynowy (do 36 kV) może otworzyć styki w ciągu 28 ms, natomiast nasz mechanizm hydrauliczny (dla 145 kV i więcej) otwiera się w 32 ms. Szybsze otwieranie skraca czas łuku i całkowity czas czyszczenia. Co ważniejsze, mechanizm musi mieć możliwość otwarcia nawet w przypadku awarii zasilania pomocniczego. Nasz mechanizm sprężynowy magazynuje energię mechanicznie, dzięki czemu może działać bez zewnętrznego zasilania. Mechanizm hydrauliczny wykorzystuje akumulator, który również magazynuje energię. Zalecamy coroczne testowanie czasu ładowania i otwierania mechanizmu, ponieważ zużycie może wydłużyć czas otwierania w całym okresie eksploatacji wyłącznika. Lugao Power Co., Ltd. świadczy usługę naprawy mechanizmu, która przywraca czas otwarcia do parametrów fabrycznych.

Pytanie 5: Jakiego wsparcia udziela Lugao Power Co., Ltd. zaoferować, aby mieć pewność, że nasz wyłącznik wysokiego napięcia prawidłowo chroni nasze urządzenia przemysłowe?

Odpowiedź: Zapewniamy kompleksowe wsparcie: bezpłatne badanie koordynacji ochrony z wykorzystaniem danych Twojego systemu; nadzór nad instalacją i uruchomienie na miejscu; szkolenie personelu konserwacyjnego w zakresie ustawiania przekaźników, testów rozrządu i obsługi SF6 (jeśli dotyczy); oraz całodobową infolinię techniczną. Oferujemy również usługę monitorowania stanu, w ramach której uzyskujemy zdalny dostęp do danych diagnostycznych wyłącznika (za pośrednictwem opcjonalnego modułu komunikacyjnego) i wysyłamy okresowe raporty dotyczące zużycia styków, trendu czasu pracy i ciśnienia gazu. W przypadku awarii możemy przeanalizować dziennik zdarzeń wyłącznika, aby określić, czy zabezpieczenie działało prawidłowo i czy potrzebne są regulacje. Nasza fabryka utrzymuje kompleksowy magazyn części zamiennych do wszystkich naszych modeli wyłączników wysokiego napięcia, dzięki czemu każda część zamienna może zostać wysłana w ciągu 48 godzin na całym świecie. Dzięki Lugao Power Co., Ltd. otrzymujesz nie tylko wyłącznik, ale kompletne partnerstwo w zakresie ochrony.

Wniosek: chroń swój majątek przemysłowy za pomocą wyłączników wysokiego napięcia Lugao Power

Urządzenia przemysłowe stanowią ogromną inwestycję kapitałową, a ochrona ich przed awariami elektrycznymi jest niezbędna dla ciągłości operacyjnej i rentowności. Wyłączniki wysokiego napięcia poprzez szybkie wykrywanie uszkodzeń, szybką pracę mechanizmu i skuteczne gaszenie łuku, ograniczają niszczycielską energię zwarć i przeciążeń. Jak szczegółowo opisaliśmy, szybkość przerywania, koordynacja przekaźników i wybór środków gaszących łuk odgrywają kluczową rolę w minimalizowaniu uszkodzeń sprzętu. Nasza fabryka w Lugao Power Co., Ltd. opracowała szeroką gamę wyłączników wysokiego napięcia — od typów próżniowych 12 kV do zasilaczy silnikowych po jednostki SF6 145 kV do głównych podstacji — każdy zaprojektowany tak, aby zapewnić najwyższy poziom ochrony w konkretnym zastosowaniu przemysłowym.

Nie pozostawiaj podatności swojego sprzętu na ryzyko.Skontaktuj się z Lugao Power Co., Ltd. Dzisiajna bezpłatną ocenę ochrony. Podaj schemat jednokreskowy, poziomy prądu zwarciowego i typy sprzętu, a nasi inżynierowie ds. zabezpieczeń dostarczą dostosowany raport zawierający zalecane modele wyłączników, ustawienia przekaźników i schematy koordynacji. Wszystkie nasze produkty z zakresu wyłączników wysokiego napięcia są objęte 3-letnią gwarancją, szkoleniami na miejscu i całodobowym wsparciem technicznym.Zamów teraz bezpłatny audyt ochrony w firmie Lugao Power Co., Ltd. i upewnij się, że Twoje aktywa przemysłowe są zabezpieczone najlepszą dostępną technologią wyłączników wysokiego napięcia. Zainwestuj w ochronę, zainwestuj w spokój ducha.
