Jak napięcie znamionowe wpływa na wydajność jednostki głównej pierścienia?

Napięcie znamionowe to nie tylko specyfikacja na tabliczce znamionowej; są kamieniem węgielnymJednostka główna pierścienia(RMU) wydajność, bezpieczeństwo i trwałość. W sieciach dystrybucyjnych średniego napięcia (zwykle od 6 kV do 40,5 kV) wybór RMU o niewłaściwym napięciu znamionowym prowadzi do katastrofalnych uszkodzeń izolacji, nadmiernych wyładowań niezupełnych i niestabilności operacyjnej. W Lugao Power Co., Ltd. nasza fabryka opracowała rozwiązania pierścieniowych jednostek głównych, które precyzyjnie dopasowują się do profili napięcia sieci, zapewniając, że każdy element, od szyn zbiorczych po przerywacze próżniowe, działa w optymalnym oknie naprężenia elektrycznego. W tym artykule wyjaśniono, dlaczego napięcie znamionowe decyduje o wytrzymałości dielektrycznej, zdolności wyłączania obciążenia i odporności na uszkodzenia.

W przypadku kierowników zakładów użyteczności publicznej i inżynierów obiektów przemysłowych zrozumienie zależności między napięciem znamionowym systemu a wytrzymałością RMU pozwala uniknąć kosztownych przestojów. Pierścieniowa jednostka główna zaprojektowana na napięcie 12 kV zastosowana w systemie 24 kV będzie poddana dwukrotnie większemu zamierzonemu naprężeniu pola elektrycznego, przyspieszając starzenie się izolacji i zwiększając ryzyko wystąpienia łuku międzyfazowego. I odwrotnie, zawyżenie specyfikacji RMU dla sieci o niższym napięciu powoduje marnowanie wydatków kapitałowych. Nasza fabryka w Lugao Power Co., Ltd. buduje konfigurowalne moduły RMU o zweryfikowanych napięciach znamionowych zgodnych z normami IEC 62271-200 i GB/T 3906. W tym obszernym przewodniku omówiono wpływ napięcia znamionowego na każdy parametr wydajności, poparty naszymi wewnętrznymi danymi testowymi i doświadczeniem terenowym.

Informator

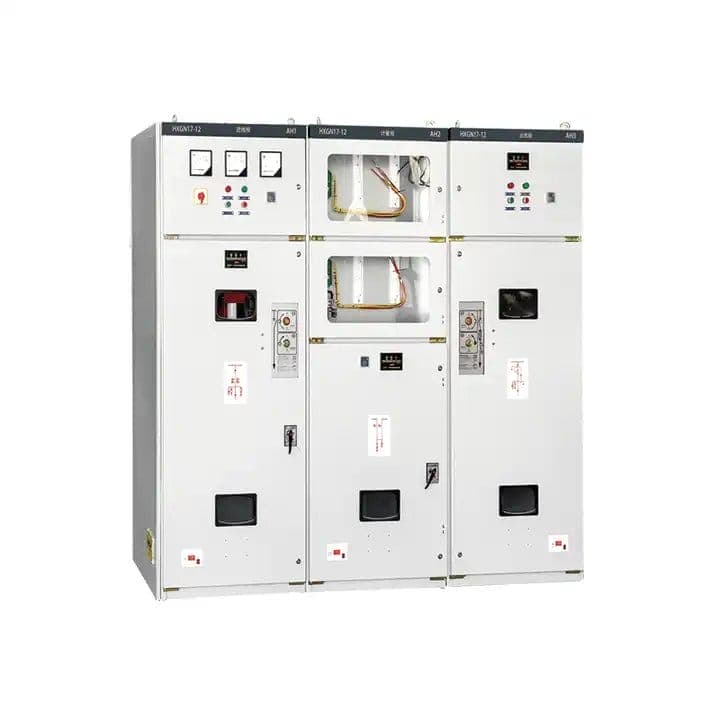

Dlaczego napięcie znamionowe określa wytrzymałość dielektryczną i koordynację izolacji w pierścieniowej jednostce głównej

Wydajność dielektryczna dowolnej jednostki głównej pierścieniowej jest zasadniczo powiązana z jej poziomem napięcia znamionowego. Napięcie znamionowe wpływa na odstępy elektryczne, drogi upływu i rodzaj medium izolacyjnego (SF6, stała żywica epoksydowa lub suche powietrze). W przypadku jednostki głównej pierścieniowej firmy Lugao Power Co., Ltd. nasza fabryka projektuje każdy moduł RMU z określonym napięciem wytrzymywanym o częstotliwości sieciowej i napięciem wytrzymywanym w postaci impulsu piorunowego, które są bezpośrednio powiązane z maksymalnym napięciem roboczym systemu. Poniżej znajduje się szczegółowe zestawienie sposobu, w jaki napięcia znamionowe wyznaczają progi izolacji.

• Podstawowy poziom izolacji (BIL):W przypadku RMU 12 kV standardowe napięcie wytrzymywane udaru piorunowego wynosi szczytowo 75 kV. Dla jednostki 24 kV BIL wzrasta do 125 kV. Ten 66% wzrost wymaga większego odstępu fazowego i solidnych, solidnych barier izolacyjnych.
• Napięcie początkowe wyładowania częściowego (PDIV):Wyższe napięcie znamionowe wykładniczo zwiększa ryzyko wyładowań niezupełnych. Nasza fabryka testuje każdą jednostkę główną pierścienia przy napięciu znamionowym 1,5x, aby mieć pewność, że PDIV pozostanie poniżej 10 pC. Przy 36 kV kontrola wyładowań niezupełnych wymaga trójwarstwowego odlewu epoksydowego.
• Prześwit i pełzanie:IEC 62271-1 wymaga minimalnych odstępów 60 mm dla 12 kV i 120 mm dla 24 kV. Nasze konstrukcje pierścieniowych jednostek głównych obejmują zoptymalizowane odlewanie próżniowe w celu zmniejszenia wymaganych luzów, a jednocześnie przekraczają standardy.
• Zależność ciśnienia SF6:W przypadku jednostek RMU z izolacją gazową wyższe napięcia znamionowe wymagają zwiększonej gęstości gazu SF6 (0,25 MPa dla 12 kV w porównaniu z 0,45 MPa dla 40,5 kV), aby utrzymać sztywność dielektryczną. Lugao Power Co., Ltd. wykorzystuje szczelne, spawane zbiorniki ze stali nierdzewnej.

Nasza fabryka zebrała wyniki testów z ponad 500 instalacji RMU. Poniższa tabela ilustruje bezpośrednią korelację pomiędzy napięciem znamionowym a kluczowymi parametrami izolacjiLugao Power Co., Ltd.Seria jednostek głównych Ring.

Wybór odpowiedniego napięcia znamionowego nie jest opcjonalny. Kiedy jednostka główna pierścieniowa pracuje powyżej napięcia projektowego, w ciągu dwóch lat rozpoczyna się tworzenie drzew elektrycznych. Nasza fabryka zaleca, aby zawsze określać RMU o napięciu znamionowym równym lub 10% wyższym od maksymalnego napięcia roboczego sieci. Lugao Power Co., Ltd. oferuje niestandardowe moduły RMU od 6 kV do 40,5 kV, każdy zatwierdzony poprzez testy typu dielektrycznego w naszym certyfikowanym laboratorium wysokiego napięcia.

Jak wartości znamionowe napięcia bezpośrednio wpływają na przełączanie przerwy w obciążeniu i zdolność załączania zwarć

Wydajność przełączania przy odłączeniu obciążenia i zdolność załączania zwarć pierścieniowej jednostki głównej nie są statyczne; skalują się z napięciem znamionowym. W przypadku danej konstrukcji styku fizycznego zwiększenie napięcia znamionowego zwiększa energię łuku podczas operacji przełączania. Nasi inżynierowie fabryczni w Lugao Power Co., Ltd. zaprojektuj naszą jednostkę główną pierścieniową z geometrią styków uwzględniającą jednocześnie napięcie i prąd. Oto jak napięcie znamionowe wpływa na wydajność dynamiczną.

• Możliwość wygaszenia łuku:Przy napięciu 12 kV rozłącznik obciążenia musi gasić łuk o napięciu około 250 V na mm. Przy 24 kV napięcie łuku podwaja się, co wymaga większych prędkości rozdzielania styków i ulepszonych komór łukowych. Nasze RMU wykorzystuje osiowe przerywacze próżniowe z polem magnetycznym, aby zapewnić stałą wydajność do 40,5 kV.
• Wydajność wytwarzania (prąd szczytowy):Normy IEC wymagają, aby jednostka główna pierścieniowa wytrzymywała prądy o wartości do 2,5 razy przekraczającej znamionowy prąd zwarciowy. Jednakże wyższe napięcia systemowe zmniejszają dopuszczalny prąd załączania, chyba że zwiększy się nacisk styku. Lugao Power Co., Ltd. wykorzystuje styki srebrno-wolframowe, które utrzymują niską rezystancję styku nawet przy wartościach znamionowych 40,5 kV/1250 A.
• Przepięcia przełączające:Podczas przełączania obciążeń indukcyjnych lub pojemnościowych, jednostki RMU o wyższym napięciu generują poważniejsze przepięcia związane z ponownym zapłonem. Nasza fabryka wyposaża naszą jednostkę główną pierścieniową w tłumiki RC lub ograniczniki przepięć dla sieci powyżej 24 kV.
• Szybkość erozji kontaktowej:Przy tej samej liczbie operacji odłączania obciążenia, RMU 36 kV spowoduje erozję styków o 40% szybciej niż jednostka 12 kV, jeśli nie zostanie odpowiednio zaprojektowany. Nasza fabryka wykorzystuje materiał stykowy CuCr50, aby zminimalizować erozję, wydłużając żywotność elektryczną do 10 000 operacji.

Poniżej znajduje się tabela porównawcza pokazująca, jak nasza firma Lugao Power Co., Ltd. Seria jednostek głównych Ring utrzymuje wydajność w całym zakresie napięć znamionowych, spełniając lub przekraczając wymagania normy IEC 62271-100.

Nasza fabryka przeprowadziła ponad 2000 testów rozłączenia obciążenia w naszej rodzinie pierścieniowych jednostek głównych. Dane potwierdzają, że przy zoptymalizowanej konstrukcji styków RMU 40,5 kV może osiągnąć podobną niezawodność przełączania jak jednostka 12 kV. Lugao Power Co., Ltd. zapewnia gwarantowaną zdolność załączania i wyłączania zwarć dla każdego napięcia znamionowego. W przypadku zastosowań krytycznych, takich jak farmy wiatrowe lub centra danych, nasza fabryka zaleca wybór modułu RMU o napięciu znamionowym obejmującym 15% margines bezpieczeństwa powyżej nominalnego napięcia sieci, aby uwzględnić przejściowe przepięcia.

Co się dzieje, gdy wystąpią niezgodności napięcia znamionowego – tryby awarii pola w jednostce głównej Ring

Dowody terenowe uzyskane od zespołu serwisowego naszej fabryki pokazują, że niedopasowanie napięcia znamionowego jest drugą najczęstszą przyczyną awarii jednostki głównej pierścieniowej po nieprawidłowej instalacji. Gdy RMU o napięciu znamionowym 12 kV jest podłączony do systemu 24 kV, konsekwencje wynikają z przewidywalnego postępu awarii. Zrozumienie tych trybów awarii pomaga inżynierom od samego początku poprawnie określić parametry. Lugao Power Co., Ltd. udokumentowało ponad 150 przypadków rozbieżności na całym świecie.

• Przebicie dielektryka (faza-ziemia):Naprężenie pola elektrycznego podwaja się, przekraczając wytrzymałość dielektryczną izolacji. W ciągu 6-12 miesięcy na izolatorach epoksydowych pojawiają się zwęglone ślady. W naszej fabryce doszło do przeskoków tulei RMU, które doprowadziły do ​​całkowitej wymiany rozdzielnicy.
• Wewnętrzny błąd wyładowania łukowego:Przepięcie powoduje jonizację powietrza resztkowego w komorach gazowych. Nawet jednostki RMU izolowane SF6 tracą właściwości dielektryczne, jeśli napięcie znamionowe zostanie przekroczone o 30%. Analiza kryminalistyczna naszej fabryki ujawniła odpryski stopionej miedzi powstałe w wyniku zwarć łukowych w niedopasowanych jednostkach.
• Przedwczesne starzenie się VT/PT:Przekładniki napięciowe zaprojektowane dla niższych wartości znamionowych nasycają się magnetycznie, pobierając nadmierny prąd wzbudzenia i przegrzewając się. Prowadzi to do wtórnego uszkodzenia izolacji. W jednym przypadku PT RMU 12 kV eksplodował po 8 miesiącach w systemie 20 kV.
• Uszkodzenie osłony przerywacza próżni:Wyższe gradienty napięcia przyspieszają bombardowanie jonowe osłony parowej, zmniejszając integralność próżni. W naszej fabryce stwierdzono, że przerywacz 12 kV używany przy napięciu 24 kV utracił próżnię w ciągu 2000 operacji zamiast nominalnych 30 000.
• Problemy z obwodem sterującym:Dzielniki pojemnościowe i elektroniczne czujniki napięcia wytwarzają nieprawidłowe sygnały dla przekaźników zabezpieczeniowych, co prowadzi do uciążliwego wyłączania lub braku zadziałania. Lugao Power Co., Ltd. zaleca dopasowanie czujników napięcia dokładnie do wartości znamionowych RMU.

Aby określić ilościowo ryzyko, nasza fabryka przeprowadziła przyspieszone testy starzenia na próbkach głównej jednostki pierścieniowej przy napięciu znamionowym 1,2x, 1,5x i 2,0x. Wyniki podsumowano poniżej.

Nasza fabryka zdecydowanie zaleca sprawdzenie maksymalnego napięcia systemu w warunkach normalnych i awaryjnych przed wyborem jednostki głównej pierścieniowej. Lugao oferuje audyty napięcia na miejscu i może dostarczyć jednostki RMU o ulepszonej izolacji dla sieci narażonych na skoki napięcia. Nie polegaj wyłącznie na napięciu z tabliczki znamionowej; zawsze żądaj od producenta raportów z testów dielektrycznych.

Jak wybrać prawidłowe napięcie znamionowe jednostki głównej pierścienia dla swojej sieci

Wybór optymalnego napięcia znamionowego dla pierścieniowej jednostki głównej wymaga analizy napięcia znamionowego sieci, maksymalnego ciągłego napięcia roboczego, poziomów przejściowych przepięć i wysokości. Nasza fabryka w Lugao opracowała systematyczny proces selekcji, który gwarantuje, że RMU będzie działać przez ponad 30 lat. Poniżej przedstawiamy krok po kroku metodologię stosowaną przez naszych inżynierów systemów elektroenergetycznych.

• Krok 1: Określ najwyższe napięcie systemu (Um).W przypadku systemu nominalnego 10 kV Um wynosi zwykle 12 kV. Dla napięcia nominalnego 20 kV Um wynosi 24 kV. Zawsze używaj Um jako podstawowego napięcia znamionowego dla RMU.
• Krok 2: Uwzględnij obniżenie wartości znamionowych wysokości.Powyżej 1000 m izolacja powietrza słabnie. Na każde 100 m powyżej 1000 m należy zmniejszyć napięcie znamionowe o 1%. Nasza fabryka dostarcza RMU z korekcją wysokości do 4000 m.
• Krok 3: Oceń intensywność przepięcia piorunowego.Regiony o wysokim poziomie izokeraunii (>30 dni burzowych w roku) wymagają RMU z wyższym BIL. Lugao Power Co., Ltd. oferuje wzmocnioną izolację z zewnętrznymi ogranicznikami przepięć.
• Krok 4: Rozważ przyszłe aktualizacje sieci.Jeżeli w ciągu 10 lat sieć dystrybucyjna może zostać zmodernizowana z 12 kV do 24 kV, nasza fabryka zaleca zakup RMU 24 kV, ale początkowo eksploatację go przy napięciu 12 kV. To zabezpiecza inwestycję na przyszłość.
• Krok 5: Sprawdź zgodność poziomu zwarcia.RMU o wyższym napięciu mają zazwyczaj niższy prąd zwarciowy przy tej samej wielkości fizycznej. Sprawdź, czy znamionowy krótkotrwały prąd wytrzymywany RMU (1 s) przekracza poziom zwarcia systemu.

Nasza fabryka produkuje standardową matrycę napięcia znamionowego dla naszej linii produktów Ring Main Unit. Aby dokonać szybkiego wyboru, zapoznaj się z poniższą tabelą.

W naszej fabryce zatrudniony jest wyspecjalizowany zespół inżynierów ds. zastosowań, który może pomóc w wyborze napięcia znamionowego dla dowolnej pierścieniowej jednostki głównej. Lugao Power Co., Ltd. zapewnia również niestandardowe wartości znamionowe z tabliczki znamionowej, które odpowiadają niestandardowym napięciom sieciowym. Zawsze żądaj certyfikatu testu wytrzymałości napięciowej przed sfinalizowaniem zakupu RMU. Nasza fabryka przeprowadza 100% rutynowych testów dielektrycznych każdego wysłanego RMU.

Podsumowanie i praktyczne wytyczne firmy Lugao Power Co., Ltd.

Napięcie znamionowe jest najważniejszym parametrem elektrycznym wpływającym na wydajność jednostki głównej pierścienia. Od koordynacji izolacji po rozłączanie obciążenia i długoterminową niezawodność, prawidłowe napięcie znamionowe zapewnia bezpieczeństwo, zmniejsza całkowity koszt posiadania i zapobiega nieplanowanym przestojom. Nasza fabryka podsumowała pięć kluczowych wniosków dla inżynierów i specjalistów ds. zaopatrzenia.

• Zawsze dopasowuj napięcie znamionowe RMU do najwyższego napięcia systemu (Um), a nie tylko do napięcia nominalnego.
• W przypadku sieci z częstymi wyładowaniami atmosferycznymi lub przepięciami przełączającymi należy określić jednostkę główną pierścieniową z BIL wyższym o 20% od wymaganego minimum.
• Nigdy nie używaj w sposób ciągły RMU powyżej 95% jego napięcia znamionowego; wyładowanie niezupełne przyspiesza znacznie powyżej tego progu.
• Wysokość, poziom zanieczyszczenia i temperatura otoczenia również wpływają na parametry dielektryczne – skonsultuj się z Lugao Power Co., Ltd. do obniżania wartości krzywych.
• Zainwestuj w fabryczne testy dielektryczne, aby sprawdzić odporność RMU na napięcie przed instalacją.

Gama jednostek głównych pierścieniowych naszej fabryki obejmuje napięcia znamionowe od 6 kV do 40,5 kV, każdy przetestowany pod kątem typu zgodnie z międzynarodowymi normami. Wybierając Lugao Power Co., Ltd., zyskujesz dostęp do rozwiązań technicznych, które maksymalizują czas sprawności sieci.Skontaktuj się z naszą fabryką już dziśw celu oceny kompatybilności napięciowej i otrzymania dostosowanego arkusza danych RMU dla konkretnego projektu.
