Dlaczego wyłączniki wysokiego napięcia mają kluczowe znaczenie dla bezpieczeństwa sieci elektroenergetycznej?

Nowoczesne sieci energetyczne działają pod ekstremalnym obciążeniem elektrycznym, z prądami zwarciowymi przekraczającymi 50 kiloamperów i poziomami napięcia sięgającymi 765 kilowoltów. Bez szybkiego i niezawodnego mechanizmu przerywającego pojedyncze zwarcie może skutkować przerwami w dostawie prądu dotykającymi miliony osób lub, co gorsza, spowodować eksplozje łuku elektrycznego, które niszczą podstacje.Wyłączniki wysokiego napięciasłużą jako urządzenia najbardziej odporne na awarie. Wykrywają nieprawidłowe skoki prądu i mechanicznie oddzielają styki elektryczne w ciągu milisekund, gasząc powstały łuk przy użyciu zaawansowanych mediów gaszących, takich jak gaz SF6 lub przerywacze próżniowe. Dla operatorów sieci wyłącznik wysokiego napięcia nie jest elementem pasywnym, ale aktywnym strażnikiem, który izoluje wadliwe sekcje, zachowując jednocześnie zdrową sieć. W Lugao Power Co., Ltd. nasza filozofia inżynieryjna stawia niezawodność wyłącznika w centrum każdej strategii przesyłu i dystrybucji, ponieważ rozumiemy, że bezpieczeństwo i ciągłość zależą od działań ułamkowych.

Ale jakie konkretne mechanizmy sprawiają, że wyłączniki wysokiego napięcia są niezastąpione w porównaniu z bezpiecznikami lub rozłącznikami obciążenia? Odpowiedź leży w ich zdolności do wielokrotnego przerywania prądów zwarciowych bez konserwacji, wytrzymywaniu przejściowych napięć powrotnych i współpracy z przekaźnikami zabezpieczającymi. W przeciwieństwie do bezpiecznika, który ulega samozniszczeniu po jednym działaniu, wyłącznik wysokiego napięcia może otwierać się i zamykać tysiące razy, dzięki czemu idealnie nadaje się do systemów automatycznego ponownego załączania, które automatycznie usuwają tymczasowe usterki (takie jak uderzenia pioruna). Co więcej, nowoczesne konstrukcje zawierają czujniki monitorujące stan, które przewidują degradację izolacji przed wystąpieniem awarii. W tym szczegółowym przewodniku zbadamy fizykę wygaszania łuku, porównamy technologie wyłączników i przedstawimy praktyczne spostrzeżenia dotyczące wyboru i testowania. Nasza fabryka wyprodukowała ponad 15 000 wyłączników wysokiego napięcia dla przedsiębiorstw użyteczności publicznej na całym świecie i dzielimy się czterdziestoletnim doświadczeniem w terenie, aby pomóc Ci zbudować bezpieczniejszą i bardziej odporną sieć.

Spis treści

• 1. Dlaczego przerwanie prądu zwarciowego wymaga stosowania wyłączników wysokiego napięcia zamiast bezpieczników?
• 2. W jaki sposób różne technologie gaszenia łuku wpływają na działanie wyłącznika wysokiego napięcia?
• 3. Jakie kluczowe parametry definiują niezawodny wyłącznik wysokiego napięcia do stosowania w podstacjach?
• 4. W jaki sposób regularne testy rozrządu i rezystancji styków mogą wydłużyć żywotność wyłącznika wysokiego napięcia?
• Często zadawane pytania (FAQ)
• Wniosek

Dlaczego przerwanie prądu zwarciowego wymaga stosowania wyłączników wysokiego napięcia zamiast bezpieczników?

Kiedy w linii przesyłowej wystąpi zwarcie, prąd może wzrosnąć od 20 do 60 razy w stosunku do normalnego poziomu w czasie krótszym niż jeden cykl (16,7 milisekundy przy 60 Hz). Bezpieczniki, choć niedrogie, reagują stopieniem wewnętrznego elementu, tworząc nieodwracalny obwód otwarty. Jednakże bezpieczniki mają trzy fatalne wady w zastosowaniach wysokonapięciowych: niemożność przerwania wielu usterek, brak zdalnego sterowania i słaba wydajność przy wysokich przejściowych napięciach odzyskiwania. Wyłączniki wysokiego napięcia pokonują wszelkie ograniczenia dzięki elektromechanicznej precyzji. Nasza fabryka w Lugao Power Co., Ltd. udokumentowało, że pojedynczy wyłącznik wysokiego napięcia może skutecznie przerwać do 30 zdarzeń awaryjnych, zanim konieczna będzie wymiana styków, podczas gdy bezpiecznik wymagałby ręcznej wymiany po każdej pojedynczej operacji. Różnica ta przekłada się na godziny w porównaniu do tygodni czasu przestoju w podstacji 138 kV.

Rozważmy fizykę wygaszania łuku. Kiedy styki wyłącznika rozłączają się, tworzy się łuk elektryczny, podtrzymujący prąd przez zjonizowany gaz. Wyłącznik wysokiego napięcia musi nie tylko otwierać się mechanicznie, ale także dejonizować przerwę szybciej niż ponowne zadziałanie systemu. Osiąga się to poprzez:

• Szybka separacja styków:Prędkości otwierania od 2 do 5 metrów na sekundę rozciągają łuk, zwiększając jego opór.
• Wtrysk środka hartującego:Przerywacze gazowe lub próżniowe SF6 absorbują elektrony z plazmy łuku, zwiększając wytrzymałość dielektryczną.
• Komora łukowa i cewki magnetyczne:Elementy te wtłaczają łuk w płytki rozdzielające, dzieląc go na małe segmenty, które szybko się schładzają.
• Zarządzanie przejściowym napięciem powrotnym (TRV):Wyłącznik wysokiego napięcia zawiera kondensatory i rezystory stopniujące, które kształtują kształt fali napięcia w szczelinie otwierającej, zapobiegając ponownemu zapłonowi.

Z punktu widzenia bezpieczeństwa różnica jest jeszcze bardziej wyraźna. Bezpieczniki mogą gwałtownie eksplodować podczas przerywania wysokich prądów zwarciowych, wprawiając w ruch roztopiony metal i fragmenty ceramiki.Wyłączniki wysokiego napięcianatomiast są zamknięte w uziemionych metalowych obudowach z otworami nadmiarowymi ciśnienia. Nasza fabryka przeprowadziła test porównawczy: bezpiecznik 38 kV poddany zwarciu 25 kA uległ zniszczeniu, podczas gdy nasz wyłącznik wysokiego napięcia LVB 145 kV pomyślnie usunął zwarcie 40 kA bez żadnych uszkodzeń zewnętrznych. Dodatkowo nowoczesne wyłączniki obsługują zdalne wyzwalanie za pośrednictwem SCADA, umożliwiając przekaźnikom ochronnym izolowanie zwarć w czasie krótszym niż 3 cykle. Ta prędkość zapobiega niestabilności generatora i pozwala uniknąć spadków napięcia prowadzących do przerw w dostawie prądu. W przypadku przedsiębiorstw użyteczności publicznej możliwość szybkiego podziału sieci na sekcje za pomocą wyłączników wysokiego napięcia stanowi różnicę między lokalną awarią a regionalną katastrofą. Zatem bezpieczniki po prostu nie mogą spełnić wymogów bezpieczeństwa i niezawodności nowoczesnych sieci wysokiego napięcia.

Wreszcie zarządzanie aktywami faworyzuje destruktorów. Wyłącznik wysokiego napięcia zapewnia ciągłą informację zwrotną o stanie poprzez styki pomocnicze i monitory gęstości gazu. Dane te umożliwiają konserwację zapobiegawczą, podczas gdy bezpieczniki nie ostrzegają przed awarią. W firmie Lugao Power Co., Ltd. nasza platforma Smart Breaker integruje czujniki IoT, które ostrzegają operatorów, gdy zużycie styków przekracza 80 procent, zapewniając proaktywną wymianę. Taki poziom inteligencji nie jest możliwy w przypadku bezpieczników. Dlatego w przypadku każdej sieci powyżej 15 kV wyłącznik wysokiego napięcia jest nie tylko krytyczny, ale także wymagany prawnie przez standardy międzynarodowe (IEC 62271, IEEE C37). Misją naszej fabryki jest dostarczanie wyłączników, które łączą szybkość, trwałość i inteligencję diagnostyczną, ponieważ bezpieczeństwo sieci nie podlega negocjacjom.

W jaki sposób różne technologie gaszenia łuku wpływają na działanie wyłączników wysokiego napięcia?

Wybór odpowiedniego środka gaszącego łuk jest najważniejszą decyzją projektową dla każdego wyłącznika wysokiego napięcia. Trzy dominujące obecnie technologie to SF6 (sześciofluorek siarki), próżnia i ropa naftowa (obecnie w dużej mierze przestarzała). Każdy z nich oferuje unikalne zalety i kompromisy w zakresie wydajności przerw, częstotliwości konserwacji, wpływu na środowisko i kosztów. Nasza fabryka w Lugao Power Co., Ltd. produkuje rodziny wyłączników wysokiego napięcia SF6 i próżniowych, obejmujące napięcia od 12 kV do 550 kV. Poniżej analizujemy, w jaki sposób każda technologia wpływa na parametry wydajności, takie jak prąd wyłączający, liczba operacji i szybkość odzyskiwania dielektryka.

• Łamacze pufferów SF6:Wykorzystują one sprężony gaz SF6 zarówno jako środek izolacyjny, jak i gaszący łuk. Kiedy styki się rozłączają, ruchomy tłok ściska SF6 i kieruje strumień dyszy o dużej prędkości po łuku. SF6 ma wyjątkowe powinowactwo elektronowe, pochłaniając wolne elektrony z łuku i szybko odbudowując wytrzymałość dielektryczną. Zalety obejmują bardzo wysoką zdolność wyłączania (symetrycznie do 80 kA) i doskonałą wydajność przy przełączaniu pojemnościowym (np. bateriach kondensatorów). Jednakże SF6 jest silnym gazem cieplarnianym (potencjał globalnego ocieplenia 23 500 razy większy niż CO2). Nasza fabryka łagodzi ten problem dzięki systemom obsługi gazu w zamkniętej pętli i wskaźnikom wycieków poniżej 0,1 procent rocznie.

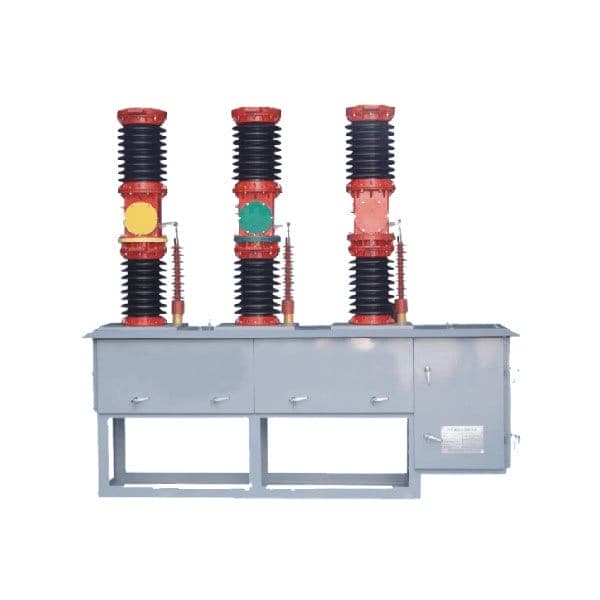

• Wyłączniki próżniowe (VCB):W VCB styki są zamknięte w hermetycznie zamkniętej komorze ceramicznej, próżniowej do 10^-6 torów. Kiedy styki są otwarte, łuk jest podtrzymywany wyłącznie przez opary metalu ze styków. Przy prądzie zerowym para skrapla się w ciągu milisekund, niemal natychmiast odzyskując wytrzymałość dielektryczną. Zalety obejmują wyjątkowo długą żywotność elektryczną (do 30 000 operacji przy prądzie znamionowym), brak gazów cieplarnianych i bardzo niskie koszty utrzymania. Ograniczeniem jest napięcie: technologia próżniowa jest ekonomicznie opłacalna do 40,5 kV. W przypadku wyższych napięć wymaganych jest szeregowo połączonych kilka przerywaczy próżniowych. Wyłącznik wysokiego napięcia serii VUB, produkowany przez naszą fabrykę, do sieci 38 kV osiąga prąd wyłączający 31,5 kA przy skoku styku wynoszącym zaledwie 150 mm, co umożliwia kompaktową rozdzielnicę.
• Gazy hybrydowe i alternatywne:Najnowsze innowacje obejmują czyste powietrze (suche powietrze) i mieszanki fluoronitrylu (gazy G3), które naśladują działanie SF6 przy mniejszym wpływie na środowisko. Wymagają one ostrożnego zarządzania ciśnieniem i temperaturą, ale zyskują akceptację. Lugao Power Co., Ltd. oferuje teraz wyłącznik wysokiego napięcia gotowy na g3 dla klientów poszukujących podstacji neutralnych pod względem emisji dwutlenku węgla.

Aby określić ilościowo różnice, należy rozważyć typową podstację 145 kV wymagającą wyłącznika do ochrony linii napowietrznej. Wyłącznik puchowy SF6 oferuje zdolność wyłączania 40 kA i trwałość mechaniczną 2000 operacji. Alternatywa próżniowa dla tego napięcia wymagałaby trzech przerywaczy połączonych szeregowo, co zwiększałoby złożoność. Dlatego SF6 pozostaje dominujący w przypadku napięć przesyłowych. W przypadku dystrybucji (12 kV do 36 kV) preferowane są wyłączniki próżniowe ze względu na ich brak konserwacji i możliwość częstego przełączania. Nasza fabryka produkuje linię próżniowych wyłączników wysokiego napięcia montowanych na słupach, które wykonały 20 000 operacji w terenie bez wymiany styków.

Poniższa tabela podsumowuje charakterystykę działania całego naszego asortymentu produktów. Należy pamiętać, że wytrzymałość termiczna i mechaniczna bezpośrednio wpływa na całkowity koszt posiadania, który jest czynnikiem krytycznym dla operatorów sieci.

Co ważne, wybór technologii hartowania dyktuje również systemy pomocnicze. Młoty SF6 wymagają monitorowania gęstości gazu i okresowych kontroli wilgotności, natomiast wyłączniki próżniowe wymagają jedynie wskazania zużycia styków poprzez pomiar skoku. Nasza fabryka posiada interfejs cyfrowy w każdym wyłączniku wysokiego napięcia, aby uprościć monitorowanie stanu. Klientom modernizującym młoty olejowe zapewniamy adaptery modernizacyjne, które zachowują istniejące wymiary podstacji, zapewniając jednocześnie nowoczesną wydajność. Ostatecznie właściwa technologia równoważy obowiązek usuwania usterek, politykę środowiskową i koszty cyklu życia. Lugao Power Co., Ltd. inżynierowie mogą przeprowadzić badanie porównawcze gaszenia łuku dla konkretnej sieci.

Jakie kluczowe parametry definiują niezawodny wyłącznik wysokiego napięcia do stosowania w podstacjach?

Określenie wyłącznika wysokiego napięcia wymaga zrozumienia zestawu współzależnych parametrów elektrycznych i mechanicznych. Inżynierowie muszą wziąć pod uwagę nie tylko napięcie i prąd znamionowy, ale także zjawiska przejściowe, które występują podczas przerwania zwarcia. Nasza fabryka zidentyfikowała osiem krytycznych parametrów, które każdy kupujący powinien ocenić przed zakupem. Parametry te bezpośrednio wpływają na niezawodność wyłącznika, marginesy bezpieczeństwa i koordynację z istniejącymi systemami zabezpieczeń.

• Napięcie znamionowe (Ur):Maksymalne napięcie skuteczne, dla którego zaprojektowano wyłącznik wysokiego napięcia. Typowe wartości standardowe: 12, 24, 36, 72,5, 145, 245, 420, 550 kV. Wybierz następny standardowy poziom powyżej maksymalnego napięcia roboczego systemu.
• Znamionowy prąd zwarciowy wyłączalny (Isc):Maksymalny symetryczny skuteczny prąd zwarciowy, jaki wyłącznik może przerwać. Typowe wartości: 25, 31,5, 40, 50, 63, 80 kA. Nasza fabryka zaleca obliczenie maksymalnego dostępnego prądu zwarciowego w miejscu instalacji i dodanie 20% marginesu bezpieczeństwa.
• Znamionowy szczytowy prąd wytrzymywany (Ip):Wartość szczytowa pierwszej głównej pętli prądu zwarciowego, zwykle 2,5 do 2,7 razy Isc. Określa to wytrzymałość mechaniczną styków i ścieżkę przenoszenia prądu. Wyłącznik wysokiego napięcia musi wytrzymywać Ip bez odpychania styków lub spawania.
• Znamionowy krótkotrwały prąd wytrzymywany (Ik):Prąd skuteczny, jaki wyłącznik może przewodzić przez jedną sekundę bez uszkodzeń. Zwykle równe Isc. Dzięki temu wyłącznik może pozostać zamknięty podczas zwarcia, jeśli przekaźnik zabezpieczeniowy opóźni wyzwolenie.
• Charakterystyka napięcia przywracania stanu przejściowego (TRV):Napięcie pojawiające się na stykach wyłącznika po zerowym prądzie. Szczyt TRV i prędkość narastania muszą mieścić się w zakresie możliwości wyłącznika. Nasza fabryka zapewnia krzywe TRV dla każdego modelu wyłącznika wysokiego napięcia, dopasowane do typowych konfiguracji sieci (usterka zacisków, zwarcie linii).
• Sekwencja działania (O - t - CO - t' - CO):Definiuje cykl pracy. Standardowa sekwencja automatycznego ponownego załączenia: Otwarcie (przerwanie z powodu zwarcia), 0,3 sekundy, Zamknięcie w przypadku zwarcia, Otwarcie ponownie, 3 minuty, Zamknięcie i Otwarcie. Nasz wyłącznik wysokiego napięcia jest testowany pod kątem O 0,3 s CO 3 min CO przy 100% prądu zwarciowego.
• Wytrzymałość mechaniczna (klasa M1 lub M2):Klasa M2 wymaga 10 000 operacji mechanicznych bez awarii. Młoty SF6 w naszej fabryce wykonują ponad 12 000 operacji, podczas gdy modele próżniowe przekraczają 30 000 operacji.
• Wytrzymałość elektryczna (klasa E1 lub E2):Klasa E2 oznacza, że ​​w normalnych warunkach pracy nie jest wymagana konserwacja styków elektrycznych przez cały okres ich użytkowania. Nasz próżniowy wyłącznik wysokiego napięcia ma klasę E2, co drastycznie zmniejsza koszty cyklu życia.

Poza tymi standardowymi parametrami, dla niezawodności istotne są funkcje pomocnicze, takie jak obwody grzejników do środowisk o niskiej temperaturze, systemy zapobiegające kondensacji i zdalne wskaźniki położenia. Nasza fabryka integruje je z każdym wyłącznikiem wysokiego napięcia wysyłanym do zimnego klimatu. Innym często pomijanym parametrem jest czas przerwania (od polecenia wyłączenia do wygaśnięcia łuku). Nowoczesne wyłączniki osiągają 1,5 do 3 cykli (25 do 50 ms). Szybsze przerwanie zmniejsza energię zwarcia i ogranicza uszkodzenia transformatorów i kabli.

Jako praktyczny przykład rozważmy modernizację podstacji 138 kV przez zakład energetyczny o obliczonym maksymalnym prądzie zwarciowym wynoszącym 38 kA symetrycznie. Powinni wybrać wyłącznik wysokiego napięcia o Ur=145 kV, Isc=40 kA, Ip=104 kA (40 kA x 2,6), zdolności TRV 1,3 pu zgodnie z IEEE C37.09 i wytrzymałości mechanicznej M2.Lugao Power Co., Ltd. oferuje model LVB 145, który dokładnie odpowiada tym specyfikacjom, z dodatkowymi funkcjami, takimi jak wbudowane pojemnościowe dzielniki napięcia do zsynchronizowanego przełączania. Udostępniamy również arkusz kalkulacyjny z listą kontrolną parametrów, aby uprościć porównanie wielu dostawców. Zastosowanie nieprawidłowych parametrów prowadzi do przedwczesnej erozji styków, a nawet katastrofalnej awarii w przypadku awarii. Dlatego nasza fabryka zdecydowanie zaleca konsultację z naszymi inżynierami ds. zastosowań przed sfinalizowaniem specyfikacji.

W jaki sposób regularne testy rozrządu i rezystancji stykowej mogą wydłużyć żywotność wyłącznika wysokiego napięcia?

Wyłącznik wysokiego napięcia może pozostać bezczynny przez wiele miesięcy, ale w przypadku wystąpienia usterki musi działać bez zarzutu. Dlatego konserwacja predykcyjna poprzez okresowe testy nie jest opcjonalna, ale niezbędna. Największą wartość diagnostyczną zapewniają dwa testy: synchronizacja dynamiczna (analiza krzywej ruchu) i statyczna rezystancja styku (pomiar mikroomów). Nasza fabryka przeanalizowała dokumentację konserwacji z 500 podstacji i odkryła, że ​​wyłączniki testowane co roku wykazują o 78 procent mniej awarii niż wyłączniki testowane co 5 lat. Poniżej szczegółowo opisujemy działanie każdego testu i sposób interpretacji wyników.

• Test synchronizacji kontaktu:Wykorzystując cyfrowy zegar i przetwornik ruchu, test ten rejestruje czas od polecenia wyłączenia do rozłączenia styków oraz od rozłączenia do położenia całkowicie otwartego. Mierzy również czas zamykania i odbicie kontaktu. Sprawny wyłącznik wysokiego napięcia powinien mieć czas otwarcia w granicach ±10 procent wartości fabrycznych (np. 35 ms ±3,5 ms). Jeśli czas otwarcia wzrośnie o więcej niż 15 procent, oznacza to zużycie mechanizmu lub niskie ciśnienie hydrauliczne. Nasza fabryka zapewnia podstawowe krzywe taktowania dla każdego wysłanego wyłącznika wysokiego napięcia.
• Rezystancja głównego styku (test miliomów Dc):Mikroomomierz o niskiej rezystancji podaje prąd stały o natężeniu 100 A przez zamknięte styki. Czyste styki wykazują rezystancję zazwyczaj poniżej 50 mikroomów w przypadku wyłączników SF6 i poniżej 30 mikroomów w przypadku wyłączników próżniowych. Rosnący opór wskazuje na wżery lub utlenianie. Gdy opór podwoi się w stosunku do wartości wyjściowych, należy zaplanować wymianę styków. Nasza fabryka zaleca coroczne przeprowadzanie tego testu w przypadku wyłączników o znaczeniu krytycznym.
• Analiza ruchu:Za pomocą czujnika skoku mierzymy prędkość styku podczas otwierania i zamykania. Odpowiednia prędkość (np. prędkość otwierania 2,5 m/s dla wyłącznika 145 kV) zapewnia odpowiednie wygaszenie łuku. Mała prędkość może wskazywać na wiążące połączenia lub niskie ciśnienie gazu. Lugao Power Co., Ltd. przenośne analizatory mogą wykonać ten test bez demontażu wyłącznika.
• Testy rezystancji izolacji i dielektrycznej:Zastosuj napięcie znamionowe 1,5x na otwartych stykach i do masy. Jakikolwiek spadek poniżej 1 kV na mikrofarad oznacza zanieczyszczenie lub wnikanie wilgoci. W przypadku wyłączników SF6 zawartość wilgoci w gazie musi pozostać poniżej 150 ppm objętościowo.

Oprócz testów elektrycznych, istotne są kontrole mechaniczne mechanizmów operacyjnych (sprężynowych, hydraulicznych lub pneumatycznych). Nasza fabryka projektuje modułowe wkłady siłowników, które można wymienić w czasie krótszym niż 2 godziny, co minimalizuje przestoje. Jednak nawet najlepszy mechanizm zawiedzie, jeśli smarowanie stwardnieje. Zalecamy wykonywanie wyłącznika wysokiego napięcia (jedna operacja otwarcia i zamknięcia) co 6 miesięcy w okresach przestoju. Powoduje to redystrybucję smaru i polerowanie styków.

Z punktu widzenia kosztów i korzyści pojedynczy test rozrządu kosztuje od 300 do 800 dolarów na wyłącznik, podczas gdy wymiana uszkodzonego wyłącznika wysokiego napięcia w sytuacji awaryjnej może przekroczyć 50 000 dolarów plus straty w przychodach z tytułu przestojów. Co więcej, przedsiębiorstwa użyteczności publicznej coraz częściej wdrażają systemy monitorowania online, które wykonują ciągłą analizę czasu i rezystancji za pomocą czujników światłowodowych. Pakiet inteligentnego wyłącznika dostępny w naszej fabryce obejmuje stały przetwornik ruchu i lokalny wyświetlacz, który ostrzega operatorów w przypadku zmiany parametrów. Na przykład, jeśli rezystancja styku wzrośnie z 40 do 70 mikroomów w ciągu 18 miesięcy, system wygeneruje powiadomienie o zaplanowanej konserwacji. To podejście oparte na stanie wydłuża żywotność nawet o 50 procent w porównaniu z wymianą opartą na czasie. Aby wdrożyć solidny program testów, nasza fabryka oferuje szkolenia dla wewnętrznych techników i udostępnia szczegółowe szablony testów. Pamiętaj, że wyłącznik wysokiego napięcia, który przejdzie regularne testy, będzie chronił Twoją sieć przez trzy dekady lub dłużej. W Lugao potwierdzamy to 25-letnią gwarancją wydajności na nasze młoty serii Premium.

Często zadawane pytania (FAQ)

Pytanie 1: Czy wyłącznik wysokiego napięcia może usunąć awarię szybciej niż cykl i dlaczego prędkość ma znaczenie dla bezpieczeństwa sieci?

Odpowiedź: Tak, nowoczesne wyłączniki wysokiego napięcia usuwają awarie w ciągu 1,5 do 2 cykli (25 do 33 milisekund dla systemów 60 Hz). Szybkość ma kluczowe znaczenie, ponieważ im dłużej trwa usterka, tym większe naprężenia termiczne i mechaniczne wywierane są na transformatory, kable i generatory. Opóźnienie wynoszące 100 milisekund może zwiększyć energię zwarcia o 400 procent, co prowadzi do deformacji uzwojeń w transformatorach mocy i potencjalnego pożaru. Co więcej, szybkie usuwanie zapobiega rozprzestrzenianiu się spadków napięcia w sieci, utrzymując w ten sposób stabilność pobliskich obciążeń. Wyłącznik wysokiego napięcia 145 kV SF6 w naszej fabryce osiąga czas przerwy wynoszący 2 cykle, spełniając najbardziej rygorystyczne wymagania dotyczące stabilności przejściowej.

Pytanie 2: Jak często należy wymieniać wyłącznik wysokiego napięcia i na jakie oznaki końca żywotności powinni zwracać uwagę operatorzy?

Odpowiedź: Dobrze konserwowany wyłącznik wysokiego napięcia zwykle wytrzymuje od 25 do 40 lat, w zależności od częstotliwości usterek i warunków środowiskowych. Oznaki końca okresu eksploatacji obejmują: utrzymującą się wysoką rezystancję styków (ponad 150 mikroomów dla wyłącznika 145 kV), nietypowe dźwięki podczas pracy (zgrzytanie lub opóźnione ładowanie sprężyny), widoczny zewnętrzny wyciek gazu (spadek ciśnienia SF6 poniżej 0,4 MPa) oraz nieprzestrzeganie specyfikacji rozrządu o ponad 20 procent. Ponadto, jeśli rezystancja izolacji spadnie poniżej 1000 megaomów, integralność dielektryczna zostanie naruszona. Lugao Power Co., Ltd. zaleca remont generalny po 10 000 operacji mechanicznych lub gdy diagnostyka predykcyjna wykaże zużycie styków przekraczające 80 procent. Mapowanie wyładowań niezupełnych może również wykryć defekty wewnętrzne przed katastrofalną awarią.

Pytanie 3: Dlaczego wyłączniki wysokiego napięcia SF6 są nadal szeroko stosowane pomimo obaw związanych z ochroną środowiska?

Odpowiedź: SF6 pozostaje dominujący, ponieważ żaden inny pojedynczy gaz nie dorównuje jego połączeniu wysokiej wytrzymałości dielektrycznej (3 razy większej niż powietrze pod tym samym ciśnieniem), doskonałej zdolności gaszenia łuku i przewodności cieplnej. Dla napięć powyżej 72,5 kV, SF6 oferuje najbardziej kompaktowe i niezawodne rozwiązanie. Jednakże branża stara się rozwiązać problem wysokiego potencjału globalnego ocieplenia (GWP = 23 500) poprzez ulepszone praktyki postępowania z gazem: współczynnik wycieków w nowoczesnych wyłącznikach wynosi poniżej 0,1 procent rocznie, a programy recyklingu odzyskują SF6 po zakończeniu cyklu życia. Co więcej, nowe alternatywy, takie jak gaz G3 (mieszanka fluoronitrylu), zmniejszają GWP o 98 procent, zachowując jednocześnie podobną wydajność. Lugao Power Co., Ltd. oferuje teraz wyłącznik wysokiego napięcia gotowy do stosowania w trybie g3 do projektów wrażliwych z punktu widzenia ochrony środowiska, ale w przypadku istniejącej infrastruktury najbardziej praktycznym wyborem pozostaje SF6 z monitorowaniem wycieków.

Pytanie 4: Czy wyłącznik wysokiego napięcia może być używany do codziennego przełączania obciążenia, czy tylko do ochrony przed awariami?

Odpowiedź: Tak, wiele wyłączników wysokiego napięcia jest przystosowanych do codziennego przełączania prądu obciążenia (klasa C2 lub wyższa). Jednakże częste przełączanie obciążenia powoduje zużycie styków w wyniku wyładowania łukowego podczas każdej operacji otwarcia, dlatego wyłączniki używane do codziennego przełączania (np. baterie kondensatorów lub przełączanie dławików) wymagają wyższej wytrzymałości elektrycznej (klasa E2) i ewentualnie rezystorów wstępnych w celu ograniczenia przepięć. W zastosowaniach wymagających tysięcy operacji łączeniowych rocznie wyłączniki próżniowe są lepsze ze względu na ich dłuższą żywotność elektryczną. Nasz fabryczny próżniowy wyłącznik wysokiego napięcia VUB został specjalnie zaprojektowany do codziennego przełączania do 30 000 operacji. Zawsze sprawdzaj klasę pracy wyłącznika i unikaj stosowania wyłącznika zwarciowego ogólnego przeznaczenia do częstego przełączania obciążenia, ponieważ nastąpi przedwczesna erozja styków.

Pytanie 5: Jakie procedury bezpieczeństwa należy zastosować przed ręcznym uruchomieniem wyłącznika wysokiego napięcia w podstacji?

Odpowiedź: Przed jakąkolwiek operacją ręczną postępuj zgodnie z pięcioetapowym protokołem bezpieczeństwa: 1) Uzyskaj polecenie przełączenia z centrum sterowania i sprawdź pozycję wyłącznika za pomocą SCADA. 2) Odłącz zasilanie od lokalnych obwodów sterujących i załóż blokadę na silniku napinającym sprężynę. 3) Sprawdź za pomocą detektora napięcia, czy obie strony wyłącznika wysokiego napięcia nie są pod napięciem lub czy rozłączniki są otwarte. 4) Nosić środki ochrony indywidualnej odporne na łuk elektryczny (kombinezon cal/cm², osłonę twarzy i rękawice odporne na napięcie). 5) Jeśli kruszarka posiada ręczną dźwignię załadowczą, użyj zdalnej korby ręcznej i ustaw się z boku, aby uniknąć wybuchu łuku. Nigdy nie omijaj blokad ani nie próbuj wymuszać wyłącznika, który wykazuje opór mechaniczny. Lugao Power Co., Ltd. udostępnia szczegółowy film dotyczący bezpieczeństwa przy każdej dostawie wyłącznika wysokiego napięcia, potwierdzając, że bezpieczeństwo operatora jest najważniejsze.

Wniosek: zwiększ odporność swojej sieci dzięki naszym wyłącznikom wysokiego napięcia

Wyłączniki wysokiego napięcia to czołowi obrońcy sieci elektrycznych, łączący szybkie działanie mechaniczne z wyrafinowaną fizyką gaszenia łuku. Ich roli nie da się przecenić – od zapobiegania kaskadowym awariom po umożliwienie integracji energii odnawialnej. Jak szczegółowo ustaliliśmy, niezbędnym postępowaniem jest właściwy dobór w oparciu o parametry znamionowe, rutynowe testy synchronizacji i rezystancji styków oraz zrozumienie technologii hartowania. Lugao Power Co., Ltd. od czterdziestu lat projektuje i produkuje wyłączniki wysokiego napięcia, dostarczając ponad 30 000 jednostek przedsiębiorstwom użyteczności publicznej i przemysłom w 50 krajach. W naszej fabryce stosujemy spawanie zrobotyzowane, testy szczelności SF6 do 1e-6 mbarl/s oraz testy odbiorcze pełnego montażu zgodnie z normami IEC i ANSI.

Nie czekaj, aż awaria wyłącznika zakłóci Twoją pracę.Skontaktuj się z naszym technicznym zespołem sprzedaży już dziśna bezpłatny audyt ochrony stacji. Przeanalizujemy Twoje wymagania dotyczące pracy w przypadku zwarć, przedstawimy pełną specyfikację wyłącznika wysokiego napięcia i zaoferujemy wersję demonstracyjną naszej platformy monitorowania inteligentnych wyłączników. Każdy zakup obejmuje roczny pakiet szkoleń i uruchomienia na miejscu. Przejdź na bezpieczeństwo, niezawodność i spokój ducha dzięki Lugao Power Co., Ltd. – Twój partner w zabezpieczeniu systemu elektroenergetycznego. Poproś o wycenę już teraz za pośrednictwem naszej strony internetowej lub bezpośrednio e-mailem, aby otrzymać katalog produktów i studia przypadków dotyczące podobnych instalacji. Razem zadbamy o bezpieczeństwo Twojej sieci.
