Elektryczne sieci dystrybucyjne są narażone na ciągłe zagrożenia: zwarcia, przeciążenia i zużycie środowiska. Normy bezpieczeństwa, takie jak IEC 62271-200 i IEEE C37.122, nie są arbitralnymi wytycznymi — istnieją po to, aby zapobiegać wyładowaniom łukowym, eksplozjom sprzętu i kaskadowym przerwom w dostawie prądu. Jednostka główna pierścieniowa (RMU) jest krytycznym węzłem dystrybucji wtórnej, kontrolującym przepływ mocy i chroniącym transformatory znajdujące się za nimi. Niskiej jakości moduły RMU z niespełniającą norm izolacją, słabymi mechanizmami operacyjnymi lub słabym uszczelnieniem nie są w stanie wytrzymać rygorystycznych testów wymaganych przez te normy. Gdy wystąpi łuk wewnętrzny lub usterka będzie się utrzymywać, niezgodny moduł RMU może pęknąć, uwalniając przegrzane gazy i stopiony metal, zagrażając personelowi i niszcząc mienie. Zatem kody jednoznacznie wymagają solidnej konstrukcji, sprawdzonej wytrzymałości dielektrycznej i możliwości tworzenia/przerwania usterek – przypisuje się jedynie wysokiej jakościJednostka główna pierścieniamoże zagwarantować.
Na Lugao Power Co., Ltd., byliśmy świadkami, jak ignorowanie tej zasady prowadzi do katastrofalnych niepowodzeń. Nasze dziesięciolecia doświadczenia w produkcji potwierdzają, że spełnienie norm bezpieczeństwa elektrycznego jest niemożliwe bez najwyższej jakości materiałów, precyzyjnego montażu i walidacji typu. Oryginalna, wysokiej jakości jednostka główna pierścieniowa zawiera izolację gazową SF6 lub przyjazną dla środowiska izolację gazową, zbiorniki ze stali nierdzewnej i technologię przerywacza próżniowego. Komponenty te są odporne na impulsy piorunowe, ekstremalne temperatury i przepięcia przełączające. Z kolei w podrabianych lub niedrogich modułach RMU często pomija się klasyfikację łuku wewnętrznego (IAC) lub stosuje się żywicę epoksydową pochodzącą z recyklingu, która pęka pod wpływem cykli termicznych. Aby osiągnąć zgodność z klauzulami AOR (dostępność, funkcjonalność, niezawodność) kodeksów nowoczesnych sieci, zakłady użyteczności publicznej i obiekty przemysłowe muszą pozyskiwać RMU z certyfikowanych fabryk. W tym artykule szczegółowo opisujemy konkretne standardy, mechanizmy awarii i dlaczego podejście naszej fabryki zapewnia zarówno bezpieczeństwo, jak i długoterminową rentowność.
Światowym punktem odniesienia dla rozdzielnic i sterownic w obudowach metalowych jest:IEC 62271-200. Norma ta określa wymagania dotyczące napięcia znamionowego, poziomów izolacji, limitów wzrostu temperatury i klasyfikacji łuku wewnętrznego (IAC). W szczególności w przypadku jednostek głównych pierścieniowych obowiązują dodatkowe postanowienia normy IEC 62271-103 (przełączniki obciążenia) i przepisy lokalnych sieci. Zgodność nie jest opcjonalna: każdy moduł RMU stosowany w sieciach publicznych lub przemysłowych musi zostać poddany testom typu, obejmującym wytrzymałość na napięcie dielektryczne, krótkotrwały prąd wytrzymywany i wytrzymałość mechaniczną. Wysokiej jakości jednostka główna Ring przechodzi te testy z dużym marginesem. Na przykład jednostki naszej fabryki osiągają wytrzymałość na częstotliwość sieciową 42 kV dla systemów 12 kV, znacznie powyżej wartości bazowej 28 kV wymaganej przez wiele przedsiębiorstw użyteczności publicznej. Poniżej znajdują się najważniejsze standardy i ich wymagania dotyczące konstrukcji RMU:
Dlaczego wymusza to wybór komponentów wysokiej jakości? Rozważ test dielektryczny: standardowy RMU 12 kV musi wytrzymać napięcie skuteczne 28 kV przez 1 minutę bez przeskoku. Tanie RMU z pustymi przestrzeniami w żywicy lanej lub niewystarczającymi prześwitami zawodzą w nieprzewidywalny sposób. Co więcej, test łuku wewnętrznego symuluje zwarcie 20 kA przez 1 sekundę wewnątrz zbiornika – tylko solidna konstrukcja (stal nierdzewna 3 mm, zabezpieczone przedziały kablowe) zapobiega pęknięciom.Lugao Power Co., Ltd.prowadzi tego typu badania w niezależnych laboratoriach, certyfikując każdy projekt. Bez tego rodowodu operatorzy ryzykują utratę certyfikatów bezpieczeństwa i odpowiedzialności prawnej. Podsumowując, każda norma bezpieczeństwa, w sposób wyraźny lub pośredni, wymaga wysokiej jakości materiałów, rygorystycznej kontroli produkcji i weryfikacji przez stronę trzecią – cech, które odróżniają niezawodne jednostki główne Ring od niebezpiecznych podróbek.
Ponadto rozwój inteligentnych sieci i generacji rozproszonej kładzie nowy nacisk na koordynację izolacji RMU. Normy wymagają obecnie ulepszonego monitorowania wyładowań niezupełnych (<10pC). Nasza fabryka integruje wbudowane czujniki PD, ale tylko wtedy, gdy podstawowa konstrukcja RMU jest precyzyjnie uformowana. Jednostki niespełniające norm wytwarzają wysoki poziom wyładowań niezupełnych od pierwszego dnia, przyspieszając awarię izolacji. Zatem standardy bezpieczeństwa są w rzeczywistości filtrem jakości: wymagają wysokiej jakości inżynierii dla każdej legalnie zainstalowanej jednostki głównej Ring. Dla osób odpowiedzialnych za specyfikację projektu zaopatrywanie się u zgodnego producenta, takiego jak nasz zakład, zapewnia przyszłościowe działanie i zatwierdzenie ubezpieczenia.
Zdarzenia związane z bezpieczeństwem elektrycznym rzadko zdarzają się spontanicznie — są ostatecznym skutkiem nagromadzonych defektów i skrótów projektowych. W przypadku zainstalowania niskiej jakości jednostki głównej pierścieniowej pojawia się wiele ścieżek awarii. Najczęstszym jest przebicie dielektryczne spowodowane wnikaniem wilgoci. RMU z niespełniającymi norm uszczelnieniami lub kołnierzami z pojedynczą uszczelką umożliwiają przedostawanie się wilgoci do przedziału izolowanego gazem SF6 lub powietrzem. Gdy wewnętrzny punkt rosy przekroczy -10°C, na izolatorach stałych pojawiają się przeskoki. Zbadaliśmy przypadki, w których 6-miesięczny RMU eksplodował w wyniku pełzania żywicy epoksydowej, raniąc personel konserwacyjny. Inny scenariusz obejmuje niewystarczającą wytrzymałość krótkotrwałą: zwarcie za zasilaczem pobiera 16 kA przez 0,5 sekundy, ale szyny zbiorcze wewnątrz fałszywego modułu RMU są zbyt małe (tylko 40 x 5 mm w porównaniu z wymaganymi 80 x 10 mm). Powstałe siły elektromagnetyczne wyginają pręty, powodując zwarcie międzyfazowe i pożar. Rozłóżmy różne zagrożenia:
Rzeczywiste dane z CIGRE pokazują, że 43% awarii rozdzielnic wynika z wadliwej izolacji lub mechanizmów operacyjnych. Kiedy taka awaria wystąpi w jednostce głównej Ring, koszty naprawy często przekraczają początkowy budżet 10-krotnie. Dodatkowo standardy bezpieczeństwa wymagają okresowej konserwacji (termografia, pomiar rezystancji styków). Jednak niskiej jakości jednostki RMU ulegają degradacji tak szybko, że nawet kontrole przeprowadzane dwa razy w roku nie są w stanie zapobiec awariom. Nasza fabryka produkuje RMU z łożyskami samosmarującymi i posrebrzanymi szynami zbiorczymi, zapewniającymi wytrzymałość mechaniczną 5000 operacji (dwukrotnie więcej niż standardowe 2000). Jest to bezpośrednia inwestycja w bezpieczeństwo.
Co więcej, w niskiej jakości zespole pierścieniowej jednostki głównej brakuje odpowiednich barier fazowych. Podczas uszkodzenia kabla plazma łuku może rozprzestrzenić się na sąsiednie jednostki funkcjonalne, niszcząc cały panel RMU – zjawisko znane jako „propagacja łuku”. Konstrukcje premium, takie jak te oferowane przez Lugao Power Co., Ltd., obejmują odporne na łuk ściany działowe i metalowe bariery pomiędzy przedziałem kablowym a przedziałem szyn zbiorczych. Podsumowując, gorsze jednostki RMU bezpośrednio naruszają wiele paragrafów normy IEC 62271-200, a cenę nieprzestrzegania przepisów mierzy się życiem ludzkim i przerwami w działalności. W przypadku każdego projektu uwzględniającego bezpieczeństwo wybór wysokiej jakości jednostki głównej Ring nie jest kosztem; jest to jedyna akceptowalna strategia ograniczania ryzyka.
Na Lugao Power Co., Ltd.prowadzimy najnowocześniejszy zakład produkcyjny, w którym każda jednostka główna Ring przechodzi rygorystyczną, kompleksową kontrolę jakości. Motto naszej fabryki brzmi: „Standardy to podłoga, a nie sufit”. Zainwestowaliśmy w w pełni zautomatyzowane wykrywacze nieszczelności SF6, zrobotyzowane spawanie obudów ze stali nierdzewnej i laboratoria wysokiego napięcia wyładowań niezupełnych. To zaangażowanie wynika ze zrozumienia, że bezpieczeństwo nie może być kwestią drugorzędną. Poniżej przedstawiamy najważniejsze procesy produkcyjne i testowe, które zapewniają, że każdy RMU przekracza standardy bezpieczeństwa elektrycznego. Nasz przejrzysty proces buduje zaufanie wśród przedsiębiorstw użyteczności publicznej, wykonawców EPC i deweloperów zajmujących się energią odnawialną.
Wybór materiału i weryfikacja projektu:Do produkcji tulei używamy wyłącznie wysokiej jakości miedzi (o czystości co najmniej 99,9%), stali nierdzewnej 304L (grubość 2,5 mm do zastosowań wewnętrznych, 3,0 mm do zastosowań zewnętrznych) i żywicy epoksydowej klasy VO. Każda partia przychodzących materiałów jest testowana pod kątem przewodności i wytrzymałości na rozciąganie. Nasza konstrukcja jednostki głównej pierścieniowej obejmuje potrójne uszczelki na wale roboczym i manometry do monitorowania gazu na żywo. Koordynacja izolacji jest weryfikowana poprzez symulację pola elektrostatycznego 3D, eliminując wszelkie ostre krawędzie.
Procesy linii montażowej:Nasz zakład zatrudnia wykwalifikowanych techników przeszkolonych w zakresie procedur DIN EN ISO 9001. Montaż każdej jednostki głównej pierścienia obejmuje pięć dedykowanych stanowisk: 1) produkcję zbiornika z testem szczelności za pomocą spektrometrii mas z helem (<1×10⁻⁶ mbar·l/s), 2) montaż wyłączników i szyn zbiorczych za pomocą śrub z kontrolowanym momentem obrotowym, 3) montaż i smarowanie mechanizmu, 4) końcowy montaż skrzynek kablowych i blokad, 5) testowanie wydajności. Na każdej stacji rejestrowane są cyfrowe odczyty momentu obrotowego i dzienniki ciśnienia gazu. Ta identyfikowalność jest naszą gwarancją.

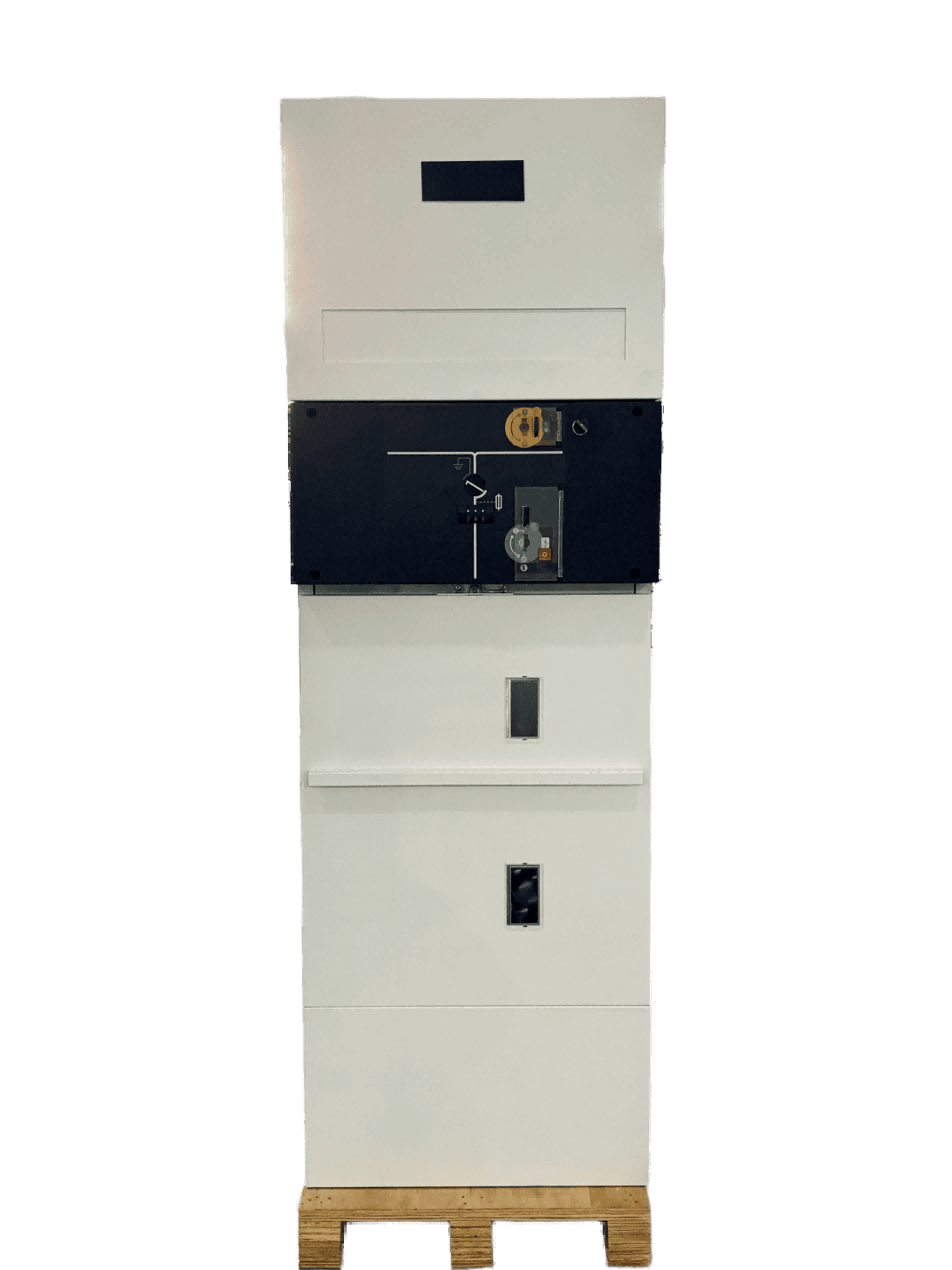

Teraz przyjrzyj się kluczowym parametrom elektrycznym naszej najlepiej sprzedającej się serii pierścieniowych jednostek głównych 12 kV/24 kV (model LGU-RMU-24). Liczby te pokazują margines jakości w stosunku do wymagań podstawowych:
| Parametr | Wymagania standardowe (IEC min) | Wartość RMU mocy Lugao |
| Napięcie znamionowe (Ur) | 12 kV / 24 kV | Opcja 12kV / 24kV / 36kV |
| Wytrzymałość znamionowa częstotliwości zasilania (1 min) | 28 kV (12 kV) ; 50 kV (24 kV) | 42 kV / 65 kV (suche i mokre) |
| Wytrzymałość na impuls piorunowy (BIL) | 75 kV (12 kV) ; 125 kV (24 kV) | 95 kV / 150 kV |
| Znamionowy prąd normalny (szyna/zasilacz) | 630A | Dostępne 630A / 1250A |
| Krótkotrwały prąd wytrzymywany (3 s) | 20 kA | 20 kA / 25 kA (3s) |
| Klasyfikacja łuku wewnętrznego (IAC) | AFLR 20kA/1s | AFLR 20kA/1s + dodatkowe zabezpieczenie przed płomieniem tylnym |
| Wytrzymałość mechaniczna (przełącznik obciążenia) | 2000 operacji | 5000 operacji (testowany typ) |
| Stopień ochrony (obudowa/zbiornik gazu) | IP3X/IP67 | IP41 / IP67 (hermetyczny) |
| Stopień wycieku SF6 rocznie | < 0,5% | < 0,1% (testowane na helu) |
Nasza fabryka realizuje 100% rutynowe testy zgodnie z normą IEC 62271-200, w tym: test napięcia o częstotliwości sieciowej, pomiar wyładowań niezupełnych (≤5pC przy 1,2Ur), pomiar rezystancji styków (≤40 µΩ dla obwodu głównego), test szczelności gazowej, test działania mechanicznego (5 pełnych cykli). Dodatkowo próbki poddawane są testom cykli termicznych (od -25°C do +70°C) i zwarciom w laboratoriach KEMA/CESI. Przy takim poziomie jakości nasza jednostka główna Ring nie tylko spełnia, ale nawet przekracza oczekiwania inspektorów bezpieczeństwa i operatorów sieci. Klienci, którzy nas wybiorą, obniżają całkowite koszty posiadania poprzez eliminację nieplanowanych przestojów i procesów sądowych. Nasze podejście skoncentrowane na kliencie w połączeniu z lokalnym wsparciem posprzedażnym czyni nas preferowanym partnerem przy projektach infrastrukturalnych w Europie, Azji i obu Amerykach. Do chwili obecnej nasza fabryka dostarczyła ponad 15 000 urządzeń bez ani jednego uszkodzenia spowodowanego łukiem wewnętrznym. Na tym polega siła bezkompromisowej jakości.
Istnieją standardy bezpieczeństwa elektrycznego, ponieważ niekontrolowana energia elektryczna jest śmiertelna. Wymagają określonych wskaźników wydajności — wytrzymałości dielektrycznej, powstrzymywania łuku, tworzenia/przerwania usterek i wytrzymałości mechanicznej. Tylko wysokiej jakości jednostka główna pierścieniowa może niezawodnie spełniać te parametry przez dziesięciolecia pracy. Z doświadczenia naszej fabryki wynika, że początkowa składka za certyfikowany RMU jest marginalna w porównaniu z kosztem pojedynczego wypadku, który obejmuje kary pieniężne, roszczenia medyczne, przestoje w produkcji i utratę reputacji. Udowodniliśmy, że konsekwentne stosowanie normy IEC 62271-200 w połączeniu z doskonałością produkcji naLugao, dostarcza RMU, które chronią zarówno personel, jak i aktywa. Niezależnie od tego, czy prowadzisz centrum danych, farmę wiatrową czy podstację użyteczności publicznej, wymaganie wysokiej jakości jednostki głównej pierścieniowej nie wchodzi w grę – jest to rdzeń Twojej strategii bezpieczeństwa. Pamiętaj: skróty przyjęte dzisiaj stają się wydarzeniami jutra. Wybierz jakość, wybierz zgodność i nawiąż współpracę z producentem, dla którego najważniejsze jest bezpieczeństwo życia.
Pytanie 1: Dlaczego normy bezpieczeństwa elektrycznego wyraźnie wymagają klasyfikacji łuku wewnętrznego (IAC) dla głównych jednostek pierścieniowych?
Odpowiedź: Klasyfikacja łuku wewnętrznego (IAC) jest wymagana, ponieważ w RMU może wystąpić usterka wewnętrzna z powodu np. awarii izolacji lub błędu operatora. Bez obudowy o klasie IAC wzrost ciśnienia wywołany łukiem może spowodować rozerwanie zbiornika i uwolnienie plazmy w temperaturach przekraczających 10 000°C. Normy takie jak IEC 62271-200 wymagają od IAC AFLR zapewnienia, że drzwi i pokrywy pozostaną zamknięte, gorące gazy będą kierowane do bezpiecznych obszarów i nie zostaną wyrzucone żadne części. Wysokiej jakości jednostka główna pierścieniowa pochodząca z certyfikowanej fabryki przechodzi pełnowymiarowe testy łukowe, aby potwierdzić tę zdolność. Jednostki niskiej jakości nie mają oznaczenia IAC, co oznacza, że zapewniają zerową ochronę personelu. Inwestycja w RMU z certyfikatem IAC to jedyny sposób na zapewnienie zgodności z przepisami bezpieczeństwa w miejscu pracy (np. NFPA 70E).
Pytanie 2: Jak mogę wizualnie zidentyfikować jednostkę główną pierścieniową niskiej jakości, która może nie spełniać standardów bezpieczeństwa?
Odpowiedź: Do najważniejszych wizualnych sygnałów ostrzegawczych zaliczają się: cienkie blachy obudowy (poniżej 1,5 mm w przypadku stali nierdzewnej), nieregularne ściegi spawalnicze, brak widocznych ciśnieniowych otworów wentylacyjnych, nieoryginalny miernik gęstości gazu (lub jego brak) oraz brak etykiety badania typu. Ponadto niskiej jakości moduły RMU często mają plastikowe mechanizmy operacyjne zamiast stali i brakuje im systemów blokujących uniemożliwiających dostęp do części pod napięciem. W naszej fabryce każda jednostka główna Ring posiada numer seryjny z certyfikatami testów. Jeśli dostawca nie może sporządzić raportów z testów typu IEC ani filmów dotyczących łuku wewnętrznego, należy uznać to urządzenie za niezgodne. Przed zakupem zawsze żądaj dokumentacji testowej innej firmy.
Pytanie 3: Czy regularna konserwacja rekompensuje zakup niskiej jakości jednostki głównej Ring zamiast jednostki premium?
Odpowiedź: Nie. Chociaż konserwacja jest niezbędna, nie może naprawić podstawowych wad konstrukcyjnych. W jednostce głównej pierścieniowej niskiej jakości mogą występować niewystarczające odległości izolacyjne, wżery na stykach lub mikronieszczelności w układzie gazowym – problemy, których nie można skorygować poprzez okresowe czyszczenie lub dokręcanie. Normy wymagają, aby sprzęt był bezpieczny od samego początku. W rzeczywistości nadmierne próby konserwacji niespełniającego norm RMU mogą wprowadzić dodatkowe ryzyko, takie jak zdzieranie gwintów lub nieprawidłowe ustawienie styków. Natomiast wysokiej jakości RMU produkowane w naszej fabryce są przeznaczone do „bezobsługowej” pracy przez 10-15 lat, poza inspekcjami wizualnymi. Inwestycja w jakość drastycznie zmniejsza koszty cyklu życia i zapewnia nieodłączną zgodność.
Pytanie 4: Jakie konkretne testy dowodzą, że jednostka główna Ring spełnia wysokie standardy bezpieczeństwa?
Odpowiedź: Obowiązkowe badania typu zgodnie z IEC 62271-200 obejmują: badania dielektryczne (częstotliwość zasilania i udar piorunowy), badanie wzrostu temperatury przy prądzie znamionowym, badanie krótkotrwałego i szczytowego prądu wytrzymywanego, badanie łuku wewnętrznego (IAC), badanie wytrzymałości mechanicznej (np. 2000 operacji dla przełączników obciążenia) oraz weryfikację stopnia ochrony (IP). Dodatkowo rutynowe testy fabryczne każdego urządzenia obejmują wytrzymywanie napięcia o częstotliwości sieciowej, pomiar wyładowań niezupełnych, rezystancję styków, szczelność gazową i kontrolę działania mechanicznego. W Lugao Power Co., Ltd. nasza jednostka główna Ring poddawana jest wszystkim tym testom oraz opcjonalnie starzeniu sejsmicznemu i klimatycznemu. Jeśli jakikolwiek test zakończy się niepowodzeniem, projekt zostanie odrzucony. Dopiero po ich przejściu możemy legalnie oznaczyć urządzenie jako zgodne.
Pytanie 5: Dlaczego inżynier projektu powinien określić Lugao Power Co., Ltd. jako dostawca wysokiej jakości jednostek głównych pierścieniowych?
Odpowiedź: Lugao Power Co., Ltd. łączy ponad 20-letnie doświadczenie w produkcji rozdzielnic z wewnętrznymi urządzeniami do testowania typu i międzynarodowymi certyfikatami (KEMA, CE, TUV). Nasza jednostka główna pierścieniowa oferuje doskonałe parametry (wyższy BIL, niższe PD, niższy współczynnik nieszczelności) w porównaniu do alternatyw budżetowych. Zapewniamy pełną dokumentację, identyfikowalność i dedykowany zespół wsparcia technicznego. Co więcej, kontrola jakości w naszej fabryce obejmuje 100% wykrywanie wycieków helu i testowanie wyładowań niezupełnych na każdym urządzeniu. Wybierając nas, inżynierowie zmniejszają odpowiedzialność, zapewniają zgodność z przepisami sieciowymi i uzyskują produkt, który przetrwa 30 lat. Poproś o wycenę lub ocenę próbki, aby bezpośrednio zobaczyć różnicę w jakości – skontaktuj się z naszym zespołem, aby uzyskać rozwiązania specyficzne dla projektu i bezpłatne doradztwo techniczne. Twoje bezpieczeństwo jest naszą sprawą.
