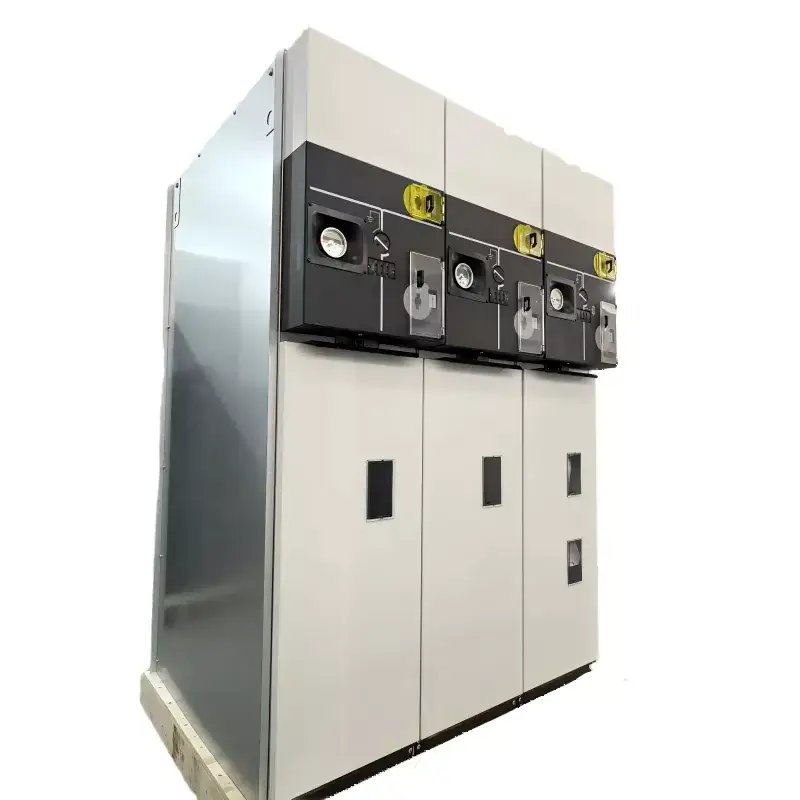

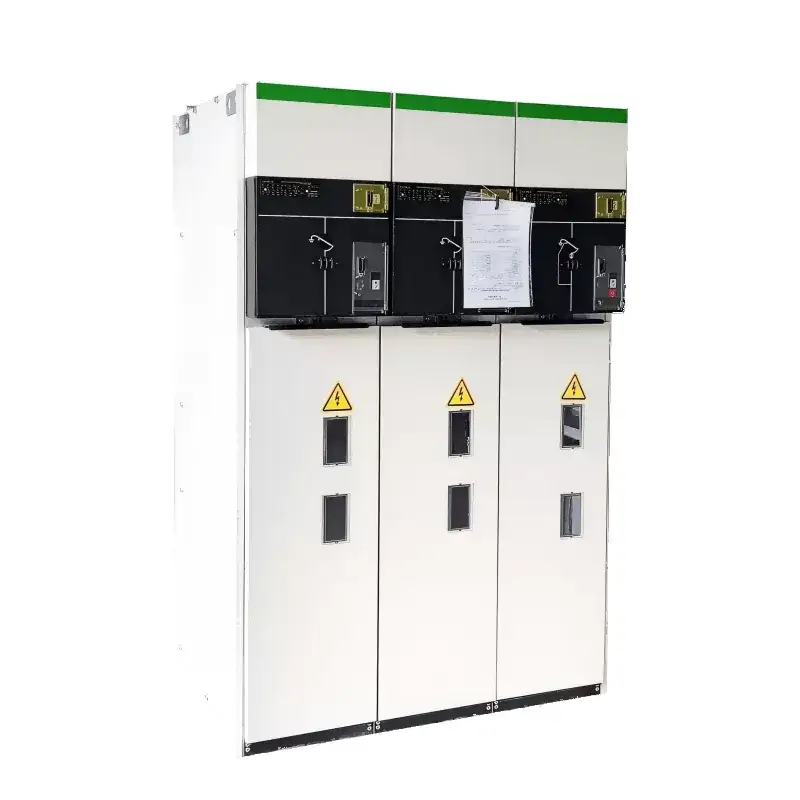

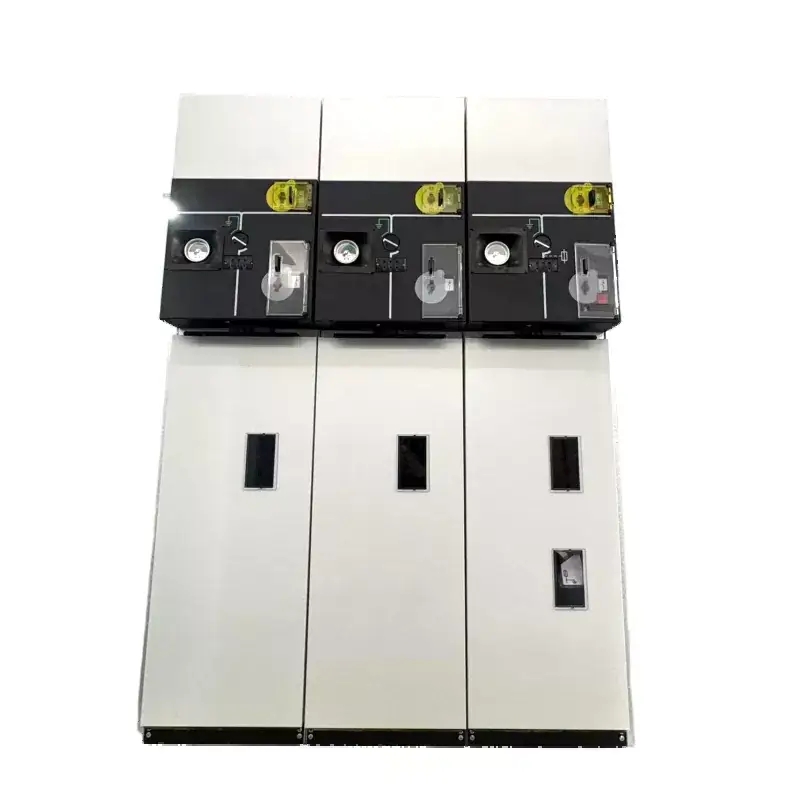

SM6 SF6 Kompaktowa rozdzielnica RMU w obudowie metalowej w izolacji gazowej

Kompaktowa rozdzielnica RMU w obudowie metalowej z izolacją gazową LGSM6 SF6 wykorzystuje gaz SF6 jako medium izolacyjne, oferując zalety takie jak zwarta konstrukcja, bezobsługowa praca i wysoka niezawodność. Lugao posiada zaawansowaną technologię badawczo-rozwojową oraz w pełni zautomatyzowane linie produkcyjne, zapewniające wysoką jakość produktów. LGSM6 został wyeksportowany do Azji Południowo-Wschodniej, Europy i innych regionów, a roczna sprzedaż przekracza 5000 sztuk. Utrzymuje się wystarczające zapasy, aby zapewnić szybką dostawę.

Wyślij zapytanie

Opis produktu

Kompaktowa rozdzielnica RMU w izolacji gazowej SM6 SF6 to taka rozdzielnica, wiesz, kompaktowa rozdzielnica RMU izolowana gazem SF6 i metalową obudową. Jest to nowszy typ, w którym główną część przełączania wykorzystuje przełącznik obciążenia SF6. Wewnątrz uszczelnia ważne elementy, takie jak wyłącznik, przełącznik obciążenia i odłącznik, a wszystko to w skrzynce ze stali nierdzewnej wypełnionej gazem SF6. Taka konfiguracja sprawia, że działa niezawodnie i zapewnia bezpieczeństwo ludziom, a ponadto nie wymaga żadnej konserwacji. To jedna z lepszych jego części. Można z nim wybrać rozszerzalne szyny zbiorcze, co pozwala łączyć elementy w dowolny sposób, uzyskując pełną modułowość. Te szyny zbiorcze są rozszerzane, ale pozostają bezpiecznie izolowane i ekranowane. Są małe, działają elastycznie, mają dobre blokady, więc nic się nie stanie, a ich instalacja jest dość prosta. Ogólnie rzecz biorąc, pomaga to zaoszczędzić dużo miejsca w miejscach takich jak pomieszczenia rozdzielcze czy podstacje transformatorowe. Pasuje do różnych sytuacji i potrzeb użytkowników.

Główne parametry techniczne

NIE.	Przedmiot		Jednostka	Parametry
1	Napięcie znamionowe		kV	12	24	36	40.5
2	Prąd znamionowy		A	630/1250
3	Częstotliwość znamionowa		Hz	50/60
4	Napięcie wytrzymujące 1-minutową częstotliwość zasilania	Całkowita wartość	kV	42	55	80	95
		Punkt przerwania		48	65	95	110
5	Impuls piorunowy wytrzymuje napięcie	Całkowita wartość	kV	75	125/150	170	95
		Punkt przerwania		85	150/160	185	215
6	Znamionowy krótkotrwały prąd wytrzymywany	Obwód główny	kA	25/2s
		Obwód uziemiający		25/2s
7	Znamionowy prąd szczytowy wytrzymywany		kA	63			50
8	Znamionowy prąd transferu		A	1300 ~ 1700
9	Znamionowy prąd wyłączający obciążenie		A	630
10	Znamionowy prąd zerwania ładowania kabla		A	50/10
11	Prąd wyłączający nieobciążony transformator		A	20
12	Prąd zwarcia doziemnego ładowania kabla		A	100			80
13	Znamionowy prąd zwarciowy		kA	20
14	Znamionowy prąd zamykania zwarcia		kA	63			50
15	Klasa ochrony			IP3X
16	Obciążenie przełącznika życia		Czas	5000
17	Żywotność przełącznika uziemiającego		Czas	5000

Typowy schemat schematu:

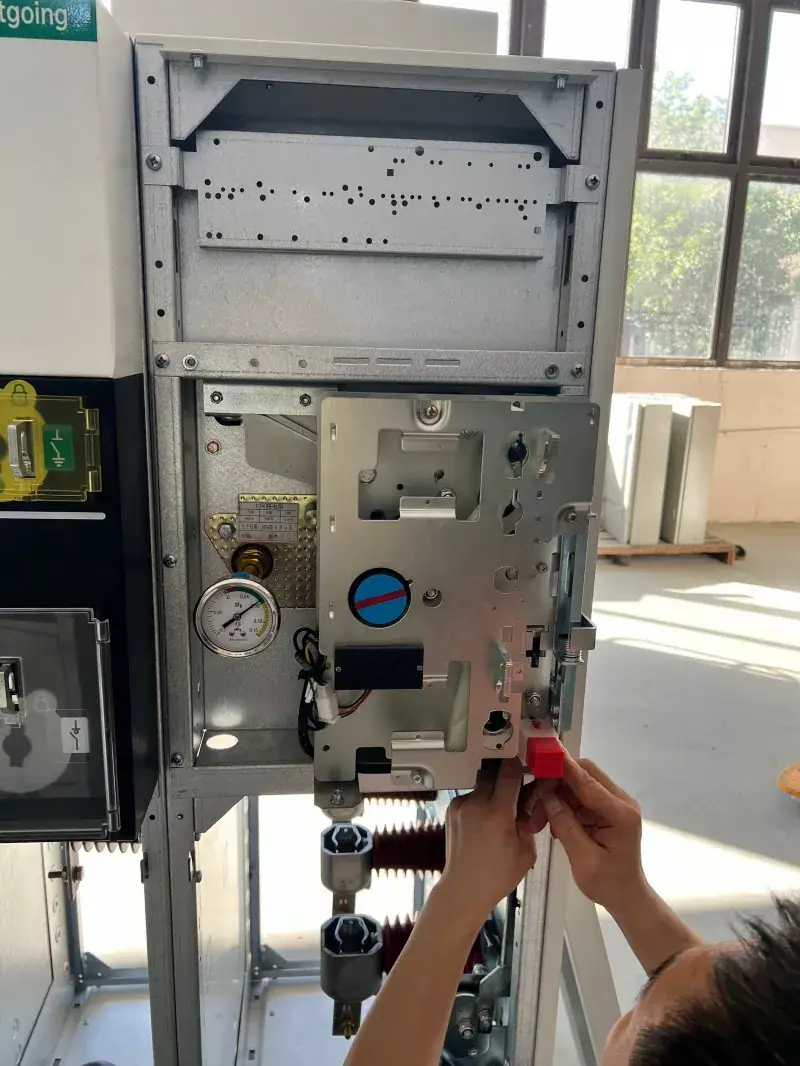

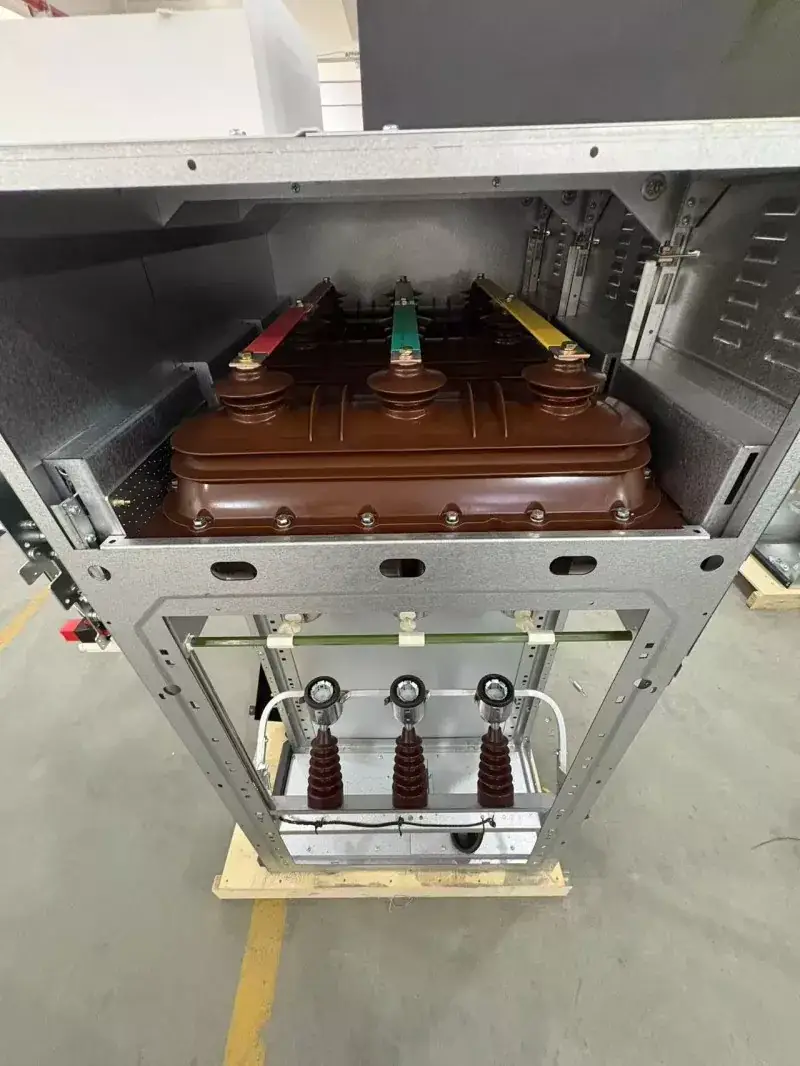

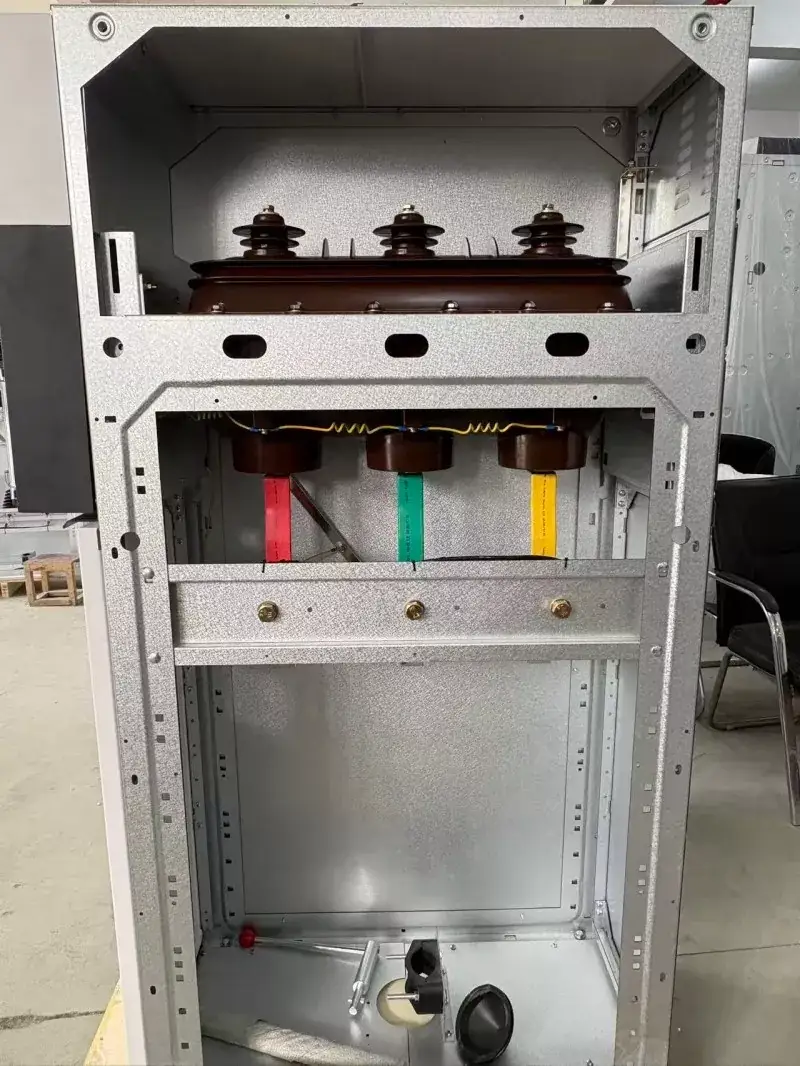

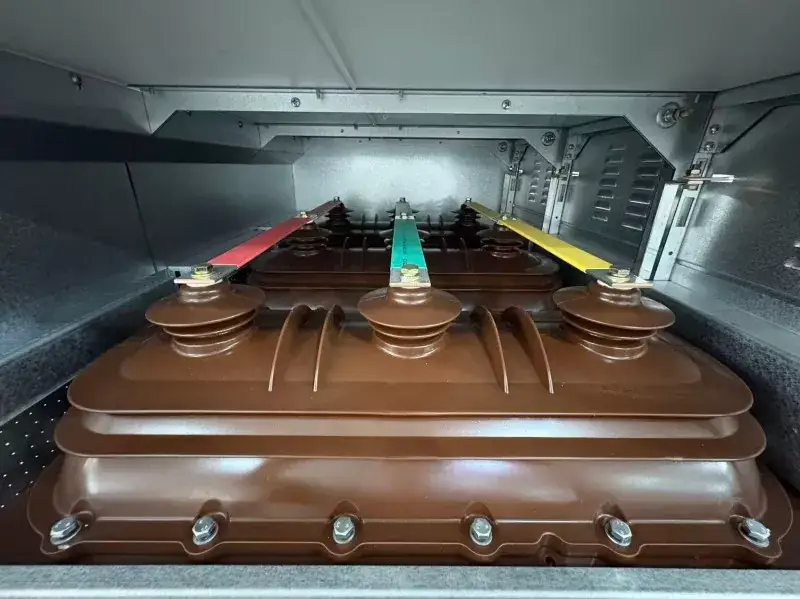

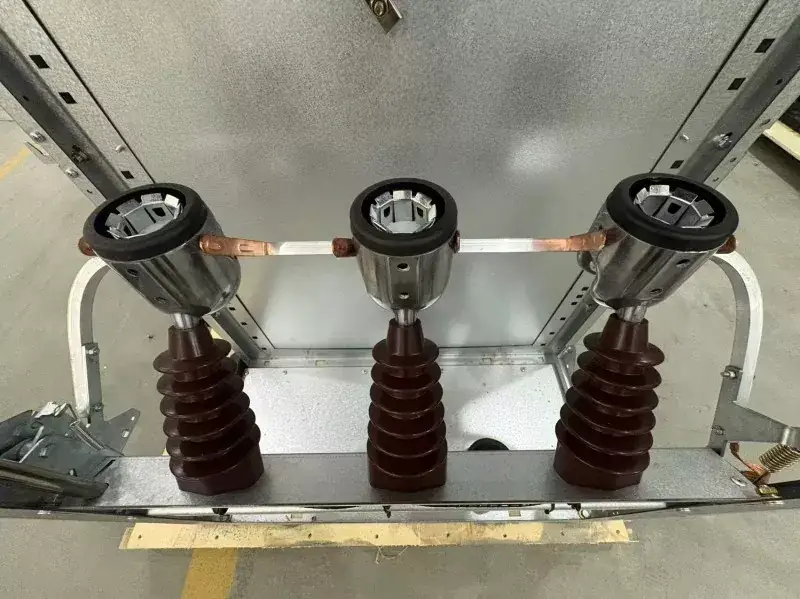

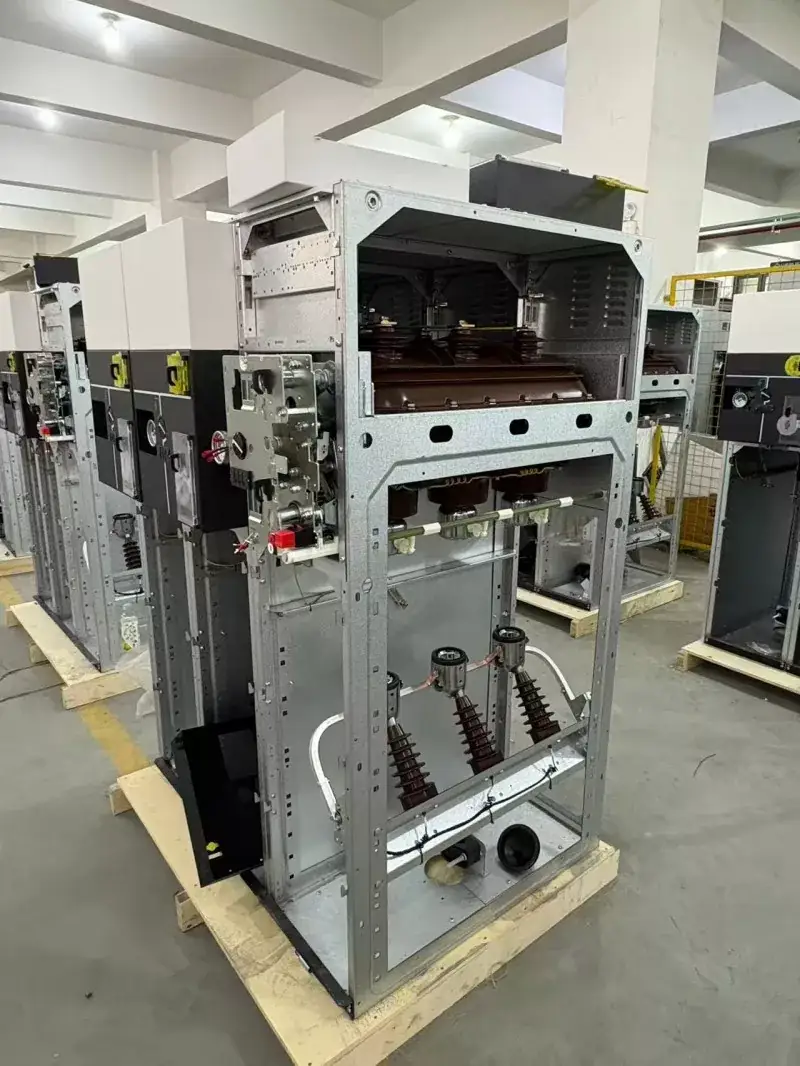

Strzelanie fabryczne:

Dlaczego warto wybrać LGSM6 RMU

1. Całkowicie uszczelniona konstrukcja: Komora gazowa kompaktowej rozdzielnicy RMU w obudowie metalowej SM6 SF6 z izolacją gazową jest spawana laserowo, aby zapewnić niezawodne uszczelnienie. Wykorzystując doskonałe właściwości izolacyjne i gaszące łuk gazu SF6, odległości izolacyjne międzyfazowe i międzyfazowe są znacznie skrócone, a niskie ciśnienie gazu sprawia, że jest on niewrażliwy na zmiany temperatury.

2. Konstrukcja przełącznika trójpozycyjnego: Ten przełącznik obciążenia/rozłącznika łączy w sobie trzy pozycje: zamknięty, otwarty i uziemiony. Konstrukcja obrotowego, ruchomego styku zapewnia prostą i intuicyjną obsługę, a widoczność punktu przerwania jest wyraźnie widoczna przez okienko obserwacyjne, spełniając wymogi bezpieczeństwa konserwacji. Kompleksowa blokada mechaniczna pomiędzy trzema pozycjami eliminuje możliwość nieprawidłowego działania.

3. Wysoka modułowość i możliwość rozbudowy: Moduły można dowolnie łączyć i rozszerzać za pomocą solidnie izolowanych szyn zbiorczych lub dedykowanych złączy, odpowiednich dla prostych linii końcowych, a także złożonych systemów zasilania sieci pierścieniowej. Wszystkie jednostki posiadają również zarezerwowane interfejsy do sterowania elektrycznego i automatyzacji.

4. Bardzo wysoki stopień ochrony: Cała obudowa szafy osiąga stopień ochrony IP3X lub IP4X. Wyposażony w kompleksową blokadę mechaniczną, zapewnia bezpieczeństwo personelu i sprzętu. Szafka jest wyposażona w kanał nadmiarowy ciśnienia, który pozwala na celowe uwolnienie ciśnienia.

Często zadawane pytania

•Czy tego typu kompaktowa rozdzielnica RMU w izolacji gazowej SM6 SF6 wymaga regularnej konserwacji?

Nie. Ponieważ wszystkie części pod napięciem są uszczelnione w komorze ze stali nierdzewnej wypełnionej gazem SF6, są one całkowicie odizolowane od zewnętrznych zanieczyszczeń, wilgoci i utleniania. Rutynowa obsługa wymaga jedynie sprawdzenia ruchów mechanicznych skrzynki sterującej i odczytów przyrządu pod kątem prawidłowego działania.

•Czy jest wystarczająco dużo miejsca na połączenia kablowe? Czy instalacja jest łatwa?

Lugao zoptymalizowało układ przedziału kablowego, zapewniając dużo miejsca na połączenia kablowe, ułatwiając produkcję zakończeń kablowych i instalację przewodów uziemiających.

•Jak długa jest żywotność produktu?

W normalnych warunkach pracy projektowany okres użytkowania produktu wynosi zazwyczaj do 30 lat. Skrzynie gazowe ze stali nierdzewnej charakteryzują się dużą odpornością na korozję, a żywotność mechaniczna głównego wyłącznika (takiego jak wyłącznik obciążenia) może zazwyczaj osiągnąć ponad 5000 cykli.

•Czy Twoja firma ma dostępne zapasy? Jaki jest czas dostawy?

Zamówienia regularne mogą zostać wysłane w ciągu około 15 dni roboczych. Specjalne rozwiązania niestandardowe (takie jak wysoki prąd, niestandardowe napięcie) zazwyczaj wymagają 15-30 dni.
