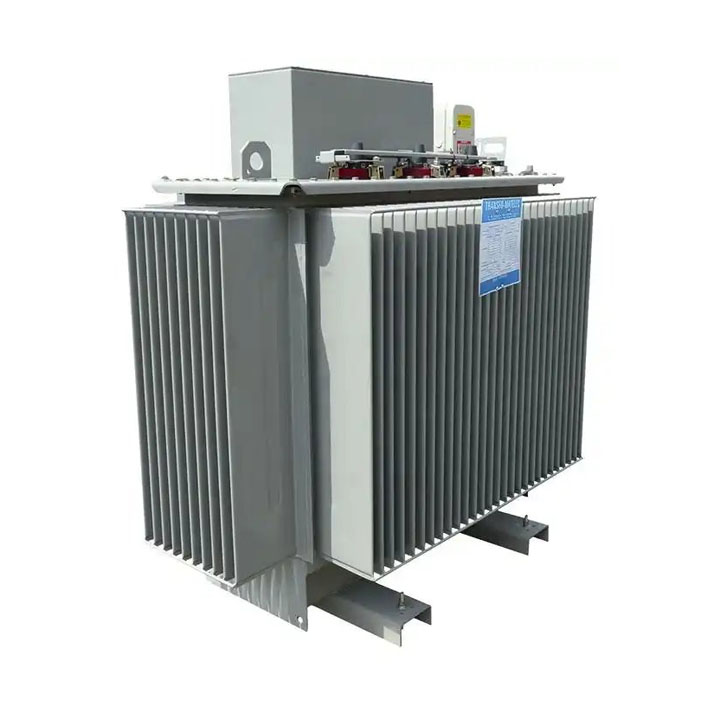

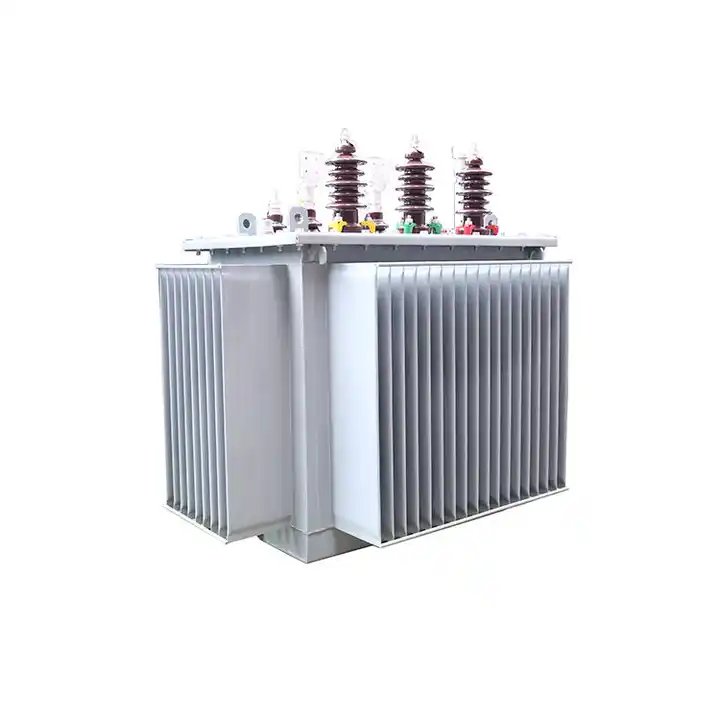

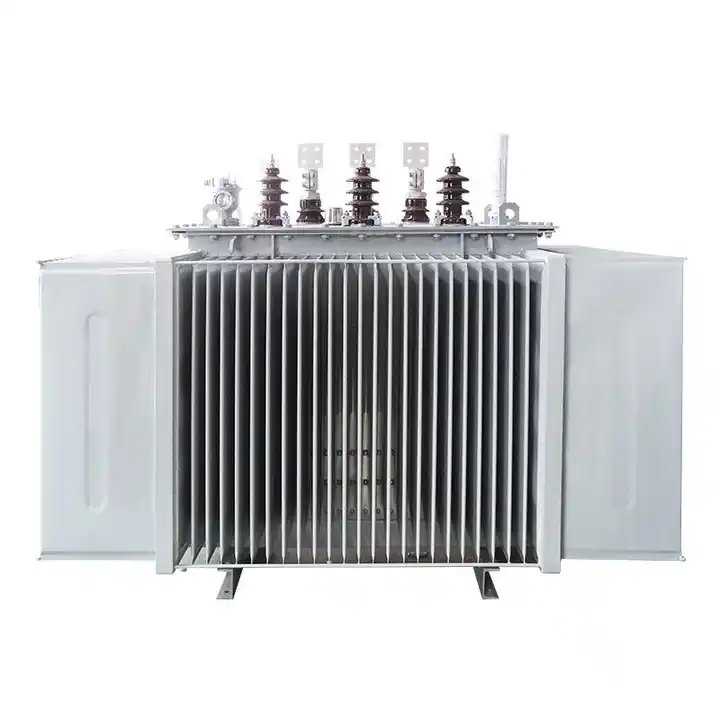

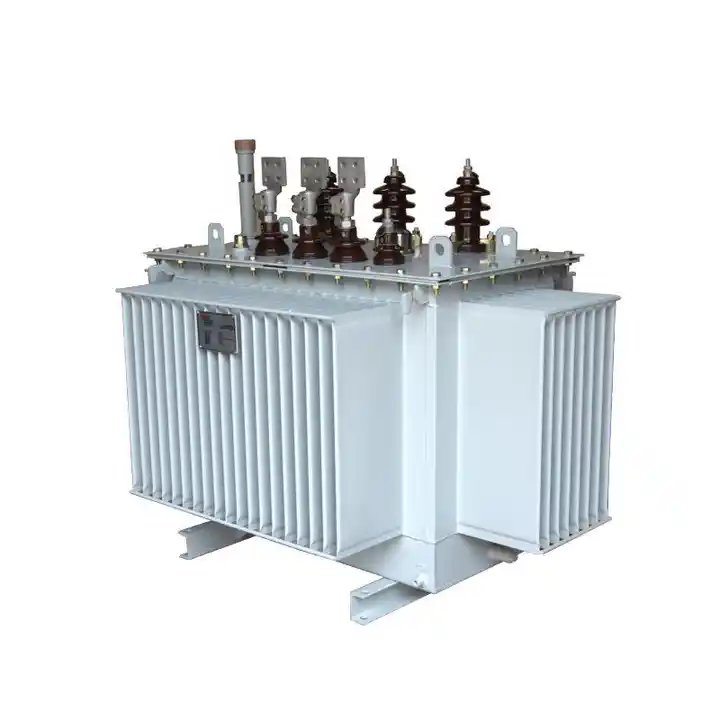

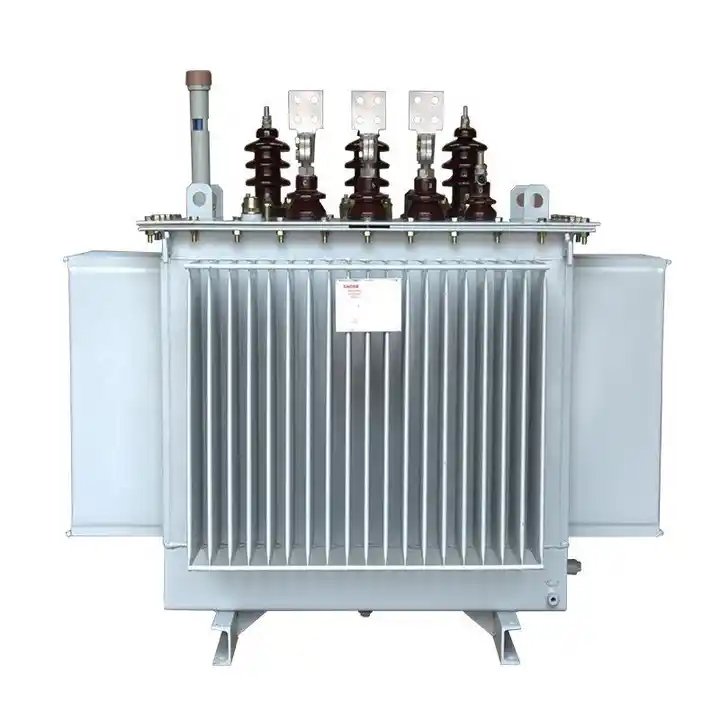

Transformator olejowy 11KV do dystrybucji mocy

LiuGao to profesjonalna fabryka transformatorów dystrybucyjnych zanurzonych w oleju 11KV. Nasze niezachwiane dążenie do doskonałości jest widoczne w dostarczaniu produktów wysokiej jakości, dostosowanych do różnorodnych wymagań. Wybierz Liu Gao, aby uzyskać niezawodne rozwiązania i głęboką wiedzę specjalistyczną w dynamicznym przemyśle energetycznym.

Wyślij zapytanie

Opis produktu

Liu Gao jest dostawcą transformatorów rozdzielczych zanurzonych w oleju 11KV, nasze transformatory zanurzone w oleju są zgodne z normami IEC. Jego rdzeń wykonany jest z wysokiej jakości blachy silikonowej walcowanej na zimno i ma pełną, nieprzebijającą strukturę, a cewka jest wykonana z wysokiej jakości

miedź beztlenowa. Przyjmuje zbiornik oleju chłodnicy typu blachy falistej lub typu ekspansyjnego.

Ponieważ nie wymaga konserwatora oleju, wysokość transformatora zanurzonego w oleju jest zmniejszona, a ponieważ olej transformatorowy nie kurczy się z powietrzem, starzenie się oleju jest opóźnione, przedłużając w ten sposób żywotność transformatora zanurzonego w oleju.

Produkt ten jest szeroko stosowany w rekonstrukcji miejskiej sieci energetycznej, dzielnicy mieszkalnej, fabryce, wieżowcu, fabryce górniczej, hotelu, centrum handlowym, lotnisku, kolei, polach naftowych, nabrzeżu, autostradzie i innych miejscach na zewnątrz.

Środowisko pracy transformatora rozdzielczego zanurzonego w oleju 11KV

1. Najwyższa temperatura otoczenia: +40℃

2. Najniższa temperatura otoczenia: -25 ℃

3. Wysokość: poniżej 1000 metrów

4. Najwyższa miesięczna średnia wilgotność względna: 90% (przy 20 ℃)

5. Miejsce instalacji: odpowiednie do instalacji w obszarach wolnych od zagrożenia pożarem lub eksplozją, znacznym zanieczyszczeniem, korozją chemiczną lub nadmiernymi wibracjami, zarówno wewnątrz, jak i na zewnątrz.

Charakterystyka transformatora rozdzielczego zanurzonego w oleju 11KV

1. Transformator zanurzony w oleju charakteryzuje się dobrą emisją ciepła i znaczną odpornością na przeciążenia. Może pracować bez maszyny wiatrowej przez dłuższy czas przy 130% przeciążeniu, utrzymując pełne obciążenie bez obowiązkowego chłodzenia wiatrem w warunkach IP45.

2. Transformator olejowy zapewnia doskonałe bezpieczeństwo i odporność ogniową, jest w stanie wytrzymać długotrwałe spalanie w temperaturze 800°C bez wydzielania dymu.

3. Dzięki dużej odporności na szok termiczny transformator zanurzony w oleju można natychmiast obciążyć w temperaturze -50°C.

4. Transformator zanurzony w oleju charakteryzuje się całkowitą wodoodpornością i powietrznością, aby zwiększyć jego trwałość.

5. Zapewniając brak częściowego rozładowania, transformator zanurzony w oleju utrzymuje wysoki poziom integralności operacyjnej.

6. Dzięki dobrej hydrofobowości i odporności na kauteryzację alkaliczną oraz wpływy podstawowe, transformator zanurzony w oleju okazuje się niezawodny w różnorodnych warunkach środowiskowych.

7. Transformator zanurzony w oleju jest przyjazny dla środowiska, wytwarza niski poziom hałasu, nie wytwarza szkodliwych gazów i łatwo się rozkłada.

Specyfikacja transformatora dystrybucyjnego zanurzonego w oleju 11KV

Dane techniczne transformatora rozdzielczego 10kV serii S11, S11-M
Pojemność znamionowa	Grupa napięciowa (kV)		Metoda połączenia	Strata (kW)		Prąd bez obciążenia	Napięcie impedancyjne	waga (kg)			(mm)			Miernik
											(mm)			Miernik
											(L)	(W)	(H)
(kVA)	WN	LV		Bez obciążenia	Obciążenie	%	%	Maszyna	Olej	Brutto	Wymiar			Pionowy	Poziomy
10				0.065	0.4	3.5		90	55	220	650	450	880	400	350
20				0.08	0.52	3		140	60	270	720	490	950	400	350
30				0.1	0,63/0,6	2.3		185	70	330	750	490	970	450	340
50				0.13	0,91/0,87	2		260	80	430	770	550	1030	450	380
63				0.15	1.09/1.04	1.9		260	85	440	800	600	1040	450	380
80				0.18	1,31/1,25	1.9		320	95	520	790	600	1070	450	430
100				0.2	1,58/1,5	1.8		355	100	570	830	640	1050	550	450
125	11			0.24	1,89/1,8	1.7		425	115	675	1070	700	1150	550	470
160	10.5			0.28	2.31/2.2	1.6		510	130	790	1120	700	1220	550	520
200	10	0.4	Yyn0	0.34	2,73/2,6	1.5		550	145	850	1080	690	1160	550	520
250	6	0.69	Dyn11	0.4	3,2/3,05	1.4		630	165	985	1160	740	1190	650	550
315	6.3			0.48	3,83/3,65	1.4		755	190	1155	1230	800	1240	650	550
400				0.57	4,52/4,3	1.3		910	225	1405	1310	860	1250	650	550
500				0.68	5,41/5,15	1.2		1050	240	1600	1370	890	1350	750	600
630				0.81	6.2	1.1	4.5	1250	310	1945	1580	1060	1310	850	660
800				0.96	7.5	1		1540	365	2350	1640	1060	1500	850	660
1000				1.15	10.3	1		1690	405	2645	1720	1160	1540	850	660
1250				1.36	12	0.9		1965	560	3230	1790	1160	1740	850	660
1600				1.64	14.5	0.8		2355	650	3805	1830	1190	1850	850	700
2000				1.96	19.8	0.8		2570	615	4245	2190	1900	1950	820	820
2500				2.31	23	0.7		3130	810	5280	2180	1940	2250	1070	1070
