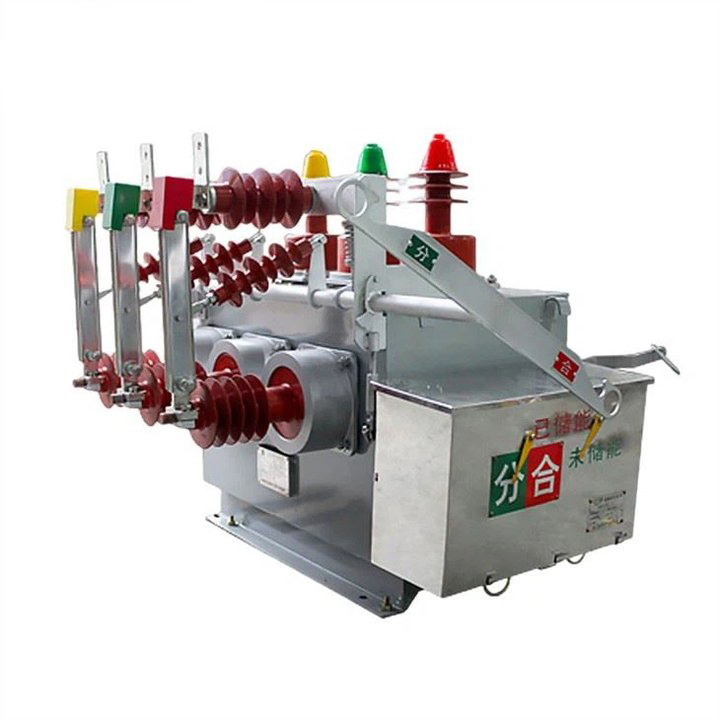

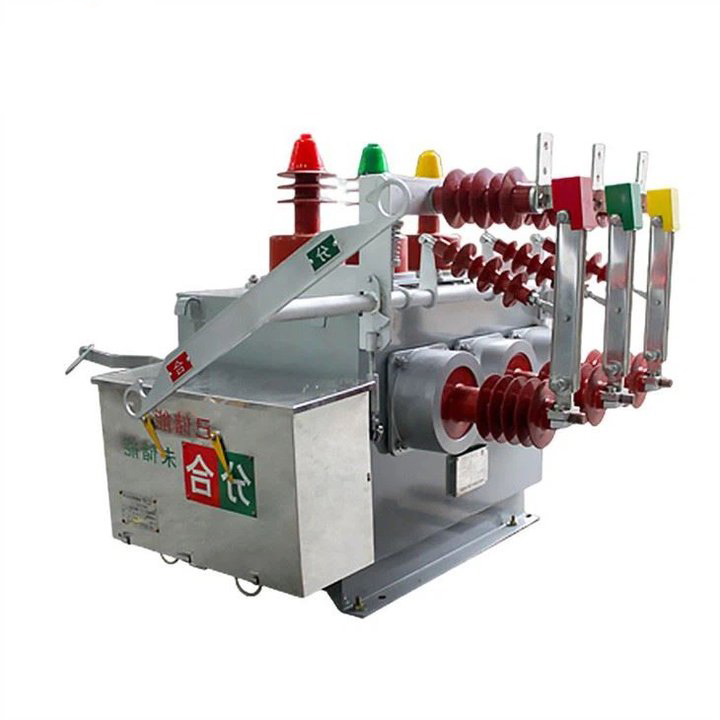

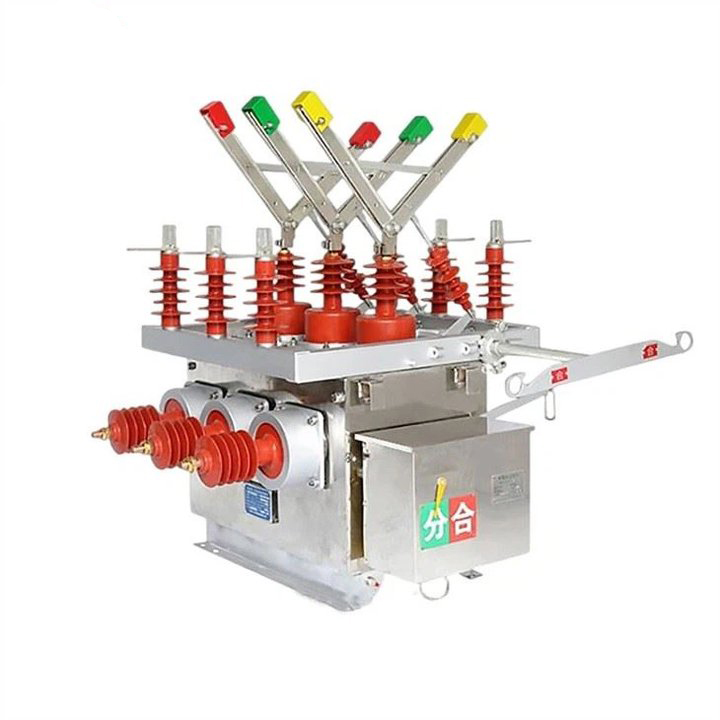

Wysokonapięciowy wyłącznik próżniowy typu VK 11KV

LiuGao jest dumnym liderem jako wyspecjalizowany producent zewnętrznych wyłączników próżniowych. Wysokonapięciowy wyłącznik próżniowy typu VK 11 KV, będący podstawą urządzeń do dystrybucji energii na zewnątrz, jest zaprojektowany na napięcie znamionowe 12 kV i trójfazowy prąd przemienny pracujący przy 50 Hz. Stosowany głównie w różnych miejscach, takich jak wiejskie sieci energetyczne, miejskie sieci energetyczne, koleje, kopalnie, porty i inne systemy dystrybucji energii, ten wyłącznik odgrywa kluczową rolę w zewnętrznych liniach napowietrznych. Zaprojektowany z precyzją do wyłączania i zamykania prądów obciążenia, reagowania na prądy przeciążeniowe i zarządzania prądami zwarciowymi w systemie elektroenergetycznym, wyłącznik ZW10-12F służy jako istotny element do przełączania i zabezpieczania sieci energetycznej. Solidna konstrukcja i kompatybilność na zewnątrz sprawiają, że doskonale nadaje się do różnorodnych zastosowań, zapewniając niezawodne działanie w różnych warunkach środowiskowych. Wybierz LiuGao, jeśli szukasz najnowocześniejszych innowacji, które na nowo definiują standardy zewnętrznych wyłączników próżniowych.

Wyślij zapytanie

Opis produktu

Liugao jest dostawcą wysokonapięciowego wyłącznika próżniowego typu VK. Zewnętrzny wyłącznik próżniowy WN10-12 (ZW10-12, ZW10-12F, ZW10-12G) to zewnętrzny sprzęt do dystrybucji energii zaprojektowany na napięcie znamionowe 12 kV i trzy- faza AC 50 Hz. Znajduje zastosowanie w wiejskich sieciach energetycznych, miejskich sieciach energetycznych, kolejach, kopalniach, portach i innych systemach dystrybucji energii. Zaprojektowany specjalnie dla zewnętrznych linii napowietrznych, skutecznie radzi sobie z takimi zadaniami, jak wyłączanie i zamykanie prądów obciążenia, prądów przeciążeniowych i prądów zwarciowych w systemie elektroenergetycznym, zapewniając jednocześnie ochronę i przełączanie sieci energetycznej.

Nasz zewnętrzny wyłącznik próżniowy WN ZW10-12 (ZW10-12, ZW10-12F, ZW10-12G) wykorzystuje wewnętrznie specjalne środki zapobiegające kondensacji, zapewniając optymalną izolację w skrzynce. Metoda transmisji wykorzystuje opatentowaną technologię, oferującą łatwą instalację i niezawodne działanie, aby zapobiec problemom z działaniem wyłącznika spowodowanym awariami mechanicznymi. Młot ten działa bez potrzeby stosowania oleju lub gazu, co zapewnia kompaktową i lekką konstrukcję. Dzięki zabezpieczeniu CT wytrzymuje duże prądy bocznikowe, minimalizując zanieczyszczenie i eliminując potrzebę konserwacji. Tryb sterowania może być elektryczny lub ręczny, co zapewnia wszechstronność obsługi i konserwacji.

Podsumowując, zewnętrzny wyłącznik próżniowy WN ZW10-12 wyróżnia się solidną konstrukcją, wydajną wydajnością i możliwością dostosowania do różnych scenariuszy dystrybucji energii na zewnątrz.

Wysokonapięciowy wyłącznik próżniowy typu VK 11KV

Sposób montażu: montaż boczny, montaż środkowy

Temperatura otoczenia: górna granica +40C, dolna granica -30C; ;

Wysokość: ≤2000 m (w przypadku konieczności zwiększenia wysokości należy odpowiednio zwiększyć znamionowy poziom izolacji);

Ciśnienie wiatru: nie więcej niż 700Pa (co odpowiada prędkości wiatru 34m/s);

Amplituda: intensywność trzęsienia ziemi 8 stopni;

Stopień zanieczyszczenia: Klasa I;

Maksymalna dzienna różnica temperatur: nie więcej niż 25°C.

Specyfikacja wyłącznika próżniowego wysokiego napięcia typu 11KV VK

Model		ZW10-12, ZW10-12F, ZW10-12G

Numer	Parametr		Jednostka	Wartość
1	Napięcie znamionowe		kV	12
2	Prąd znamionowy		A	630
3	Częstotliwość znamionowa		Hz	50
4	Napięcie wytrzymywane o częstotliwości sieciowej		kV	42/48
5	Napięcie impulsu piorunowego (wartość szczytowa)		kV	75/85
6	Znamionowy prąd zwarciowy wyłączalny		kA	16	20	25
7	Znamionowy prąd załączeniowy zwarcia (wartość szczytowa)		kA	40	50	50
8	Znamionowy krótkotrwały prąd wytrzymywany		kA	16	20	25
9	Znamionowy prąd szczytowy wytrzymywany		kA	40	50	50
10	Znamionowy czas zwarcia		S	4
Ił	Nominalna sekwencja operacji			Punkty-0,3 s-Połączone punkty-180s-Połączone punkty
12	Znamionowe czasy wyłączania prądu zwarciowego		Drugorzędne	30
13	Żywotność mechaniczna		Drugorzędne	10000
14	Ruchomy styk pozwala na nagromadzenie grubości zużycia		mm	3
15	Znamionowe napięcie robocze z mechanizmem sprężynowym typu CT	cewka zamykająca	V	DC lub AC 220V
		Cewka otwierająca
16	Znamionowy prąd roboczy cewki wyzwalacza nadprądowego		A	5
17	waga		Kg	150
