Wyłącznik próżniowy wózka ręcznego z prądem stałym

LiuGao to wyspecjalizowany producent zewnętrznych wyłączników próżniowych. Wyłącznik próżniowy do wózków ręcznych prądu stałego) to urządzenie sterujące i zabezpieczające zaprojektowane dla trójfazowych sieci dystrybucyjnych wysokiego napięcia o napięciu znamionowym 24 KV i 50 Hz AC. Jego podstawową funkcją jest przerywanie oraz prądy obciążenia, prądy przeciążeniowe i prądy zwarciowe w liniach energetycznych. Wyłącznik ten doskonale nadaje się do zastosowań ochronnych i kontrolnych w podstacjach i systemach dystrybucji energii w przedsiębiorstwach przemysłowych i górniczych. Wyłącznik ma konstrukcję kolumnową i suchą konstrukcję, co zapewnia niezawodną izolację, długą żywotność elektryczną i bezobsługową pracę. Cechy te sprawiają, że jest on szczególnie odpowiedni do miejsc o częstym działaniu. Ponadto doskonale nadaje się do instalacji i użytkowania w wiejskich sieciach elektroenergetycznych o ograniczonych możliwościach remontowych i utrzymaniowych. Może również pełnić funkcję przełącznika segmentowego w sieci elektroenergetycznej, a po dodaniu sterownika umożliwia osiągnięcie automatyzacji w sieci dystrybucyjnej.

Wyślij zapytanie

Opis produktu

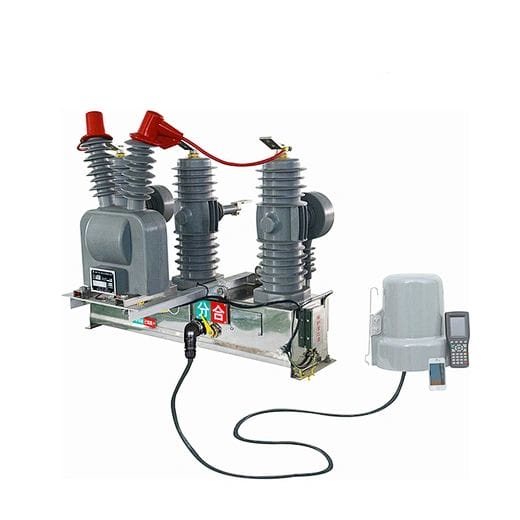

Liugao jest dostawcą wyłączników próżniowych do wózków ręcznych z prądem stałym. Zewnętrzny wyłącznik próżniowy AC ZW32-24 jest wyposażony w mini gaśnicę próżniową, zapewniającą wysoką niezawodność, kompaktową objętość i dłuższą żywotność. Gaśnica łukowa jest bezpiecznie zamocowana wewnątrz żywicy epoksydowej, zapewniając dodatkową ochronę przed ozonem i promieniami ultrafioletowymi. Żywica epoksydowa zapewnia mocną, lekką konstrukcję, co ułatwia wygodny transport.

Wyposażony zarówno w mechanizm sprężynowy, jak i działanie w trybie magnesu trwałego, ten wyłącznik zapewnia niezawodne działanie i wymaga minimalnej konserwacji. Obsługuje ręczne i automatyczne zamykanie i otwieranie, zapewniając elastyczność użytkowania. Obudowa przełącznika jest wykonana z trwałych materiałów, takich jak stop aluminium, stal nierdzewna i płyta pancerna.

Konstrukcja wyłącznika obejmuje przedłużkę pod przekładnik napięciowy rozłącznika i sterowanie reklozerem. Został specjalnie zaprojektowany do zastosowań w systemach zasilania 24 kV, 50 Hz/60 Hz, służąc do wytwarzania i wyłączania prądów obciążenia, zapewniając ochronę przed przeciążeniem i reagując na zwarcia. Zewnętrzny wyłącznik próżniowy ZW32-24 znajduje zastosowanie w różnych środowiskach, w tym w podstacjach, środowiskach przemysłowych i górniczych oraz w miejskich i wiejskich sieciach elektroenergetycznych. Jego konstrukcja jest szczególnie korzystna w lokalizacjach o częstych wymaganiach eksploatacyjnych i automatycznych sieciach dystrybucji energii. Ten wyłącznik jest zgodny z normami określonymi przez IEC62271-100, wyłącznikiem wysokiego napięcia AC GB1984 i ogólnymi wymaganiami technicznymi GB/T11022 HV dotyczącymi urządzeń przełączających i sterujących.

Wyłącznik próżniowy wózka ręcznego z prądem stałym Środowisko pracy

Temperatura otoczenia: nie wyższa niż +40°C, nie niższa niż -40°C;

Wilgotność względna powietrza: średnia dzienna nie przekracza 95%, średnia miesięczna nie przekracza 90%;

Wysokość nie przekracza 2000 metrów;

Ciśnienie wiatru nie przekracza 700Pa (co odpowiada prędkości wiatru 34m/s);

Intensywność trzęsienia ziemi nie przekracza 8;

Miejsce wolne od ognia, eksplozji, poważnych zanieczyszczeń, korozji chemicznej i silnych wibracji

Specyfikacja wyłącznika próżniowego wózka ręcznego z prądem stałym

NIE.	Przedmiot		Jednostki	Parametry
1	Napięcie znamionowe		Kw	24
2	Częstotliwość znamionowa		Hz	50
3	Prąd znamionowy		A	630	1250
4	Znamionowy prąd zwarciowy wyłączalny		kA	20	25
5	Znamionowy prąd szczytowy wytrzymywany (szczyt)		kA	50	63
6	Znamionowy prąd zamykania zwarcia (szczyt)		kA	40	63
7	Znamionowy krótkotrwały prąd wytrzymywany i czas trwania		kA/S	20/4	25/4
8	Znamionowa sekwencja operacji			O-0 . 3s-CO-180s-CO
9	Żywotność mechaniczna		Czasy	10000
10	Czasy wyłączania znamionowego prądu zwarciowego wyłączalnego		Czasy	20
11	Napięcie wytrzymywane o częstotliwości sieciowej 1 min	(mokry) nad fazą/pęknięciem gruntu	kV	50/65
		(na sucho) nad pęknięciem fazy gruntowej		65/79
		Pętla wtórna		3
12	Napięcie wytrzymywane impulsu świetlnego (szczyt) . W grupie, międzyfaza/pęknięcie		TO	125/145
