Wyposażenie podstacji elektrycznych z przekładnikiem prądowym 220KV

Liugao jest producentem wyposażenia podstacji elektrycznych z przekładnikami prądowymi 220 KV z 15-letnim doświadczeniem zawodowym. Jako słynny znak towarowy w Chinach, nasze produkty są przykładem jakości. Nasz przekładnik napięciowy zyskał światowe uznanie i był eksportowany do ponad 30 krajów i regionów, co świadczy o naszym zaangażowaniu w dążenie do doskonałości.

Wyślij zapytanie

Opis produktu

Liugao to dostawca wyposażenia podstacji elektrycznych z przekładnikami prądowymi 220 KV z 15-letnim doświadczeniem zawodowym

Liugao uznane za słynny znak towarowy Chin.

Nasz przekładnik prądowy 220/230 kV został pomyślnie wdrożony w Pakistanie, Mongolii, Bangladeszu, Syrii, Korei Północnej, Chile, Peru oraz w chińskiej sieci państwowej bez żadnych problemów z jakością. Oferujemy dwie opcje projektowania:

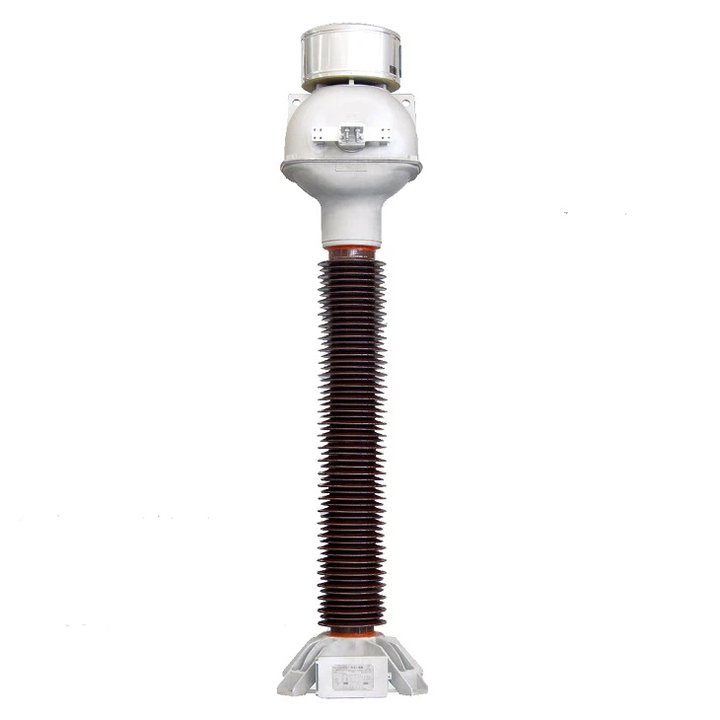

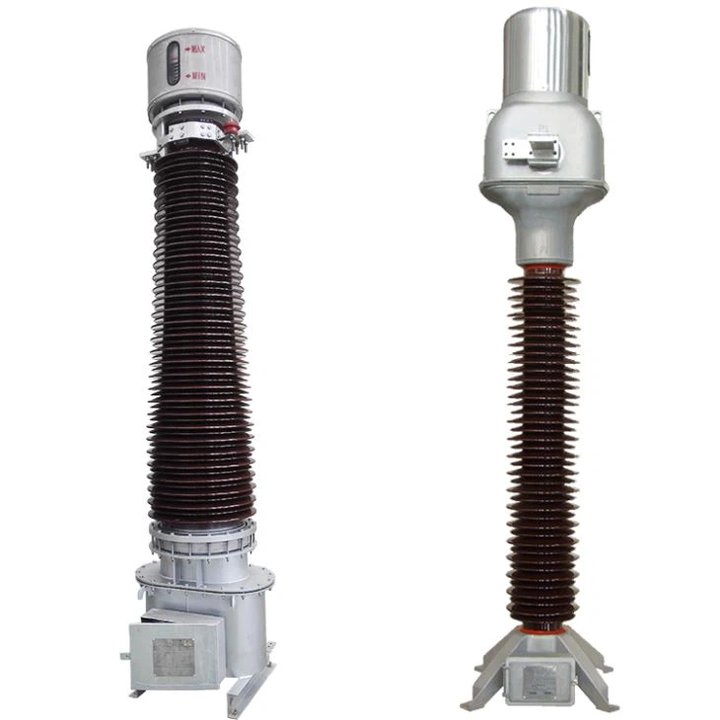

Typ pierwszy: Zbiornik na żywo z uzwojeniem wtórnym na górze

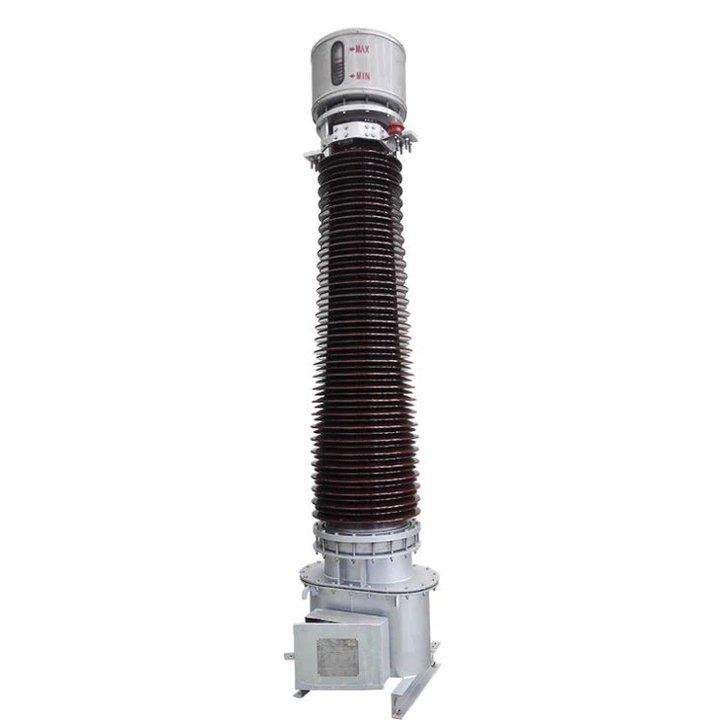

Typ drugi: Dead tank z uzwojeniami wtórnymi na dole,

Obydwa projekty charakteryzują się sprawdzonymi technikami, działającymi od dziesięcioleci. Hermetycznie uszczelniony mieszek metalowy ze stali nierdzewnej na górze chroni olej przekładnika napięciowego przed wilgocią, wydłużając jego żywotność. Wskaźnik poziomu oleju na mieszku ułatwia monitorowanie zmian objętości oleju. Podstawowe opcje obejmują malowanie natryskowe, cynkowanie ogniowe lub odlewanie aluminium, zapewniające wysoką odporność na korozję. Wybierz Liugao, jeśli szukasz niezawodnych, innowacyjnych rozwiązań w energetyce.

Środowisko pracy urządzeń podstacji elektrycznych z przekładnikiem prądowym 220KV

Wysokość instalacji nie przekracza 2000 metrów

Temperatura otoczenia: -5°C-40°C; Średnia temperatura nie przekracza +35°C

Miejsce instalacji powinno być suche i wentylowane; Wilgotność względna powietrza nie przekracza 80%, a w pobliżu nie występują agresywne media wybuchowe

Charakterystyka wyposażenia podstacji elektrycznej z przekładnikiem prądowym 220KV

Jest to struktura izolacji olejowo-papierowej. Izolacja główna jest nawinięta papierem kabla wysokiego napięcia i w izolacji pierwotnej znajduje się kilka ekranów kondensatorów podziału napięcia, co może poprawić dystrybucję pola elektrycznego i zmniejszyć zużycie materiału izolacyjnego, zanurzonego w oleju przekładnika napięciowego po wysuszeniu w próżni. Ma zalety stabilnego i niezawodnego działania izolacji. bogate doświadczenie w obsłudze, długi czas obsługi. Doskonała płynność oleju przekładnika napięciowego jest dobra do odprowadzania ciepła, ma także zdolność samoregeneracji w przypadku awarii niezupełnego wyładowania spowodowanego przez pęcherzyki powietrza

i kurz.

Na górze zamontowany jest hermetycznie uszczelniony mieszek metalowy ze stali nierdzewnej, który chroni olej przekładnika napięciowego przed wilgocią i wydłuża jego żywotność. na miechach znajduje się również wskaźnik poziomu oleju, umożliwiający obserwację zmiany objętości oleju. Na podstawie znajduje się wielofunkcyjny zawór spustowy oleju, który ułatwia pobieranie próbek oleju i jego spuszczanie. Stosunek prądu można łatwo regulować, zmieniając płytkę łączącą na połączenie szeregowe lub równoległe.

Wszystkie przyjęte części izolacyjne są materiałami chroniącymi środowisko. Dodatkowa listwa zaciskowa wykonana jest z odlewu epoksydowego, co zapewnia bardziej niezawodne uszczelnienie.

Podstawa wykorzystuje malowanie natryskowe lub cynkowanie ogniowe, co daje wysoki stopień odporności na korozję.

Elementy złączne i tabliczka znamionowa są wykonane ze stali nierdzewnej

Specyfikacja wyposażenia podstacji elektrycznej z przekładnikiem prądowym 220KV

Nazwa produktu	Transformator prądowy 220 kv Wyposażenie podstacji elektrycznej 220 kv
Pochodzenie	Dalian, Chiny
Faza	Pojedynczy
Struktura cewki	Rana
Kolor	Brązowy/szary
Częstotliwość	50/60 Hz
Orzecznictwo	ASTA/CTQC/IEC/SGS/ISO9001
Pakiet	Drewniany karton
Czas dostawy:	30 dni

Napięcie znamionowe, kV	66/69	110/115	132/138	220/230
Najwyższe napięcie dla sprzętu, kV	72.5	126/123	145	245/252
Częstotliwość znamionowa, Hz	50; 60
Znamionowe napięcie wytrzymywane przy częstotliwości sieciowej, kV	140/160	230	275	460
Znamionowe napięcie udarowe piorunowe, kV	325/350	550	650	1050
Odległość rozgorzenia, mm	700	1100	1300	2100
Cree. odległość, mm	W1:1450	2520	2900	5040
	W2:1820	3150	3630	6300
	W3:2250	3910	4500	7820
Obciążenie mechaniczne, N	3000	3000	4000	4000
Znamionowy prąd pierwotny, A	1 ~ 4000
Znamionowy prąd wtórny, A	1;2;5
Klasa dokładności	0,1; 0,2; 0,5; 0,2S; 0,5S; 0,5S; 5P; 10P; PX;TPX;TPY…
Moc znamionowa (wartość zalecana), VA	1A: 10~50 VA
	2A: 10~50VA
	5A: 15~50VA
Współczynnik bezpieczeństwa przyrządu FS	5; 10
Współczynniki graniczne dokładności ALF	10; 15; 20; 25; 30; 40
Krótkotrwały prąd termiczny (maksymalny), kA	40kA/3s
