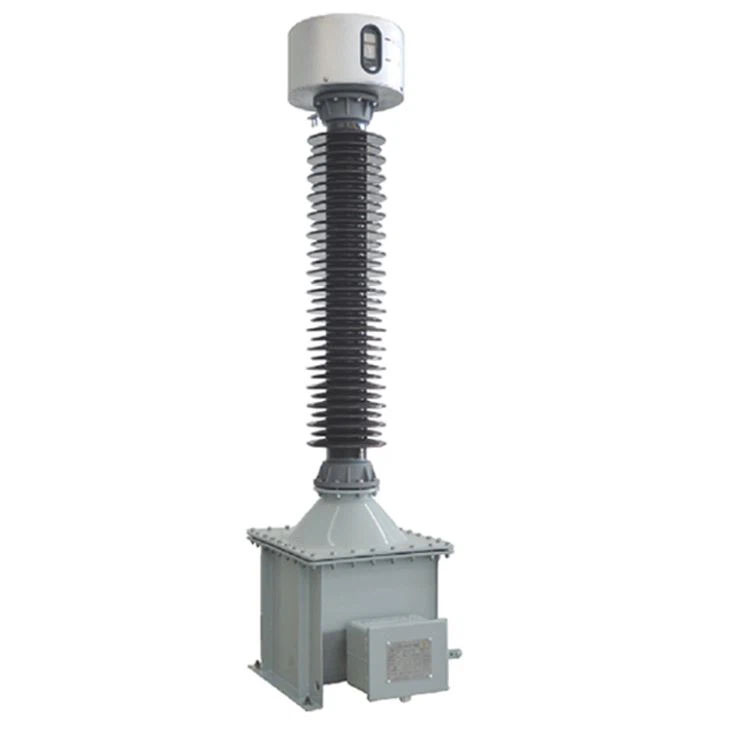

Liugao jest producentem przekładników napięciowych z 15-letnim doświadczeniem zawodowym. Ten przekładnik napięciowy został zaprojektowany i wyprodukowany w oparciu o normę IEC 61869-1/3. Indukcyjny transformator napięciowy 220 kV przeznaczony jest do stosowania w podstacjach pod klucz, indukcyjne przekładniki napięciowe klasy dystrybucyjnej na zewnątrz mają zwartą konstrukcję jednofazową i są przeznaczone do połączenia między fazą a ziemią (pojedyncza tuleja) w celu zapewnienia krytycznych informacji o pomiarze napięcia. Hermetyczne uszczelnienie konstrukcji uzyskuje się za pomocą poduszki gazowej znajdującej się nad olejem, aby zapobiec swobodnemu oddychaniu wilgotnego powietrza z zewnątrz.
Liugao to dostawca transformatorów napięciowych z 15-letnim doświadczeniem zawodowym
Liugao uznane za słynny znak towarowy Chin.
Nasz przekładnik napięciowy został zaprojektowany i wyprodukowany w oparciu o normę IEC 61869-1/3. Indukcyjny transformator napięciowy 220 kV przeznaczony jest do stosowania w podstacjach pod klucz, indukcyjne przekładniki napięciowe klasy dystrybucyjnej na zewnątrz mają zwartą konstrukcję jednofazową i są przeznaczone do połączenia między fazą a ziemią (pojedyncza tuleja) w celu zapewnienia krytycznych informacji o pomiarze napięcia. Hermetyczne uszczelnienie konstrukcji uzyskuje się za pomocą poduszki gazowej znajdującej się nad olejem, aby zapobiec swobodnemu oddychaniu wilgotnego powietrza z zewnątrz.
Wysokość instalacji nie przekracza 2000 metrów
Temperatura otoczenia: -5°C-40°C; Średnia temperatura nie przekracza +35°C
Miejsce instalacji powinno być suche i wentylowane; Wilgotność względna powietrza nie przekracza 80%, a w pobliżu nie występują agresywne media wybuchowe
Jest to struktura izolacji olejowo-papierowej. Izolacja główna jest nawinięta papierem kabla wysokiego napięcia i w izolacji pierwotnej znajduje się kilka ekranów kondensatorów podziału napięcia, co może poprawić dystrybucję pola elektrycznego i zmniejszyć zużycie materiału izolacyjnego, zanurzonego w oleju przekładnika napięciowego po wysuszeniu w próżni. Ma zalety stabilnego i niezawodnego działania izolacji. bogate doświadczenie w obsłudze, długi czas obsługi. Doskonała płynność oleju przekładnika napięciowego jest dobra do odprowadzania ciepła, ma także zdolność samoregeneracji w przypadku awarii niezupełnego wyładowania spowodowanego przez pęcherzyki powietrza
i kurz.
Na górze zamontowany jest hermetycznie uszczelniony mieszek metalowy ze stali nierdzewnej, który chroni olej przekładnika napięciowego przed wilgocią i wydłuża jego żywotność. na miechach znajduje się również wskaźnik poziomu oleju, umożliwiający obserwację zmiany objętości oleju. Na podstawie znajduje się wielofunkcyjny zawór spustowy oleju, który ułatwia pobieranie próbek oleju i jego spuszczanie. Stosunek prądu można łatwo regulować, zmieniając płytkę łączącą na połączenie szeregowe lub równoległe.
Wszystkie przyjęte części izolacyjne są materiałami chroniącymi środowisko. Dodatkowa listwa zaciskowa wykonana jest z odlewu epoksydowego, co zapewnia bardziej niezawodne uszczelnienie.
Podstawa wykorzystuje malowanie natryskowe lub cynkowanie ogniowe, co daje wysoki stopień odporności na korozję.
Elementy złączne i tabliczka znamionowa są wykonane ze stali nierdzewnej
Nazwa produktu | Transformator napięcia 220 kV |
Pochodzenie | Dalian, CN (kontynent) |
Faza | Pojedynczy |
Struktura cewki | Toroidalny |
Numer cewki | 4 stycznia |
Kolor | Brązowy/szary |
Częstotliwość | 50/60 Hz |
Orzecznictwo | ASTA/CTQC/IEC/SGS/ISO9001 |
Pakiet | Drewniany karton |
Czas dostawy: | 30 dni |
Znamionowe napięcie pierwotne, kV | 220 lub 230/√3 | ||
Najwyższe napięcie dla sprzętu, kV | 245/252 | ||
Częstotliwość znamionowa, Hz | 50; 60 | ||
Znamionowe napięcie wytrzymywane przy częstotliwości sieciowej, kV | 460 | ||
Znamionowe napięcie udarowe piorunowe, kV | 1050 | ||
Odległość rozgorzenia, mm | 2000 | ||
Cree. odległość, mm | W1:5040 | ||
W2:6300 | |||
W3:7820 | |||
Obciążenie mechaniczne, N | 1250 | ||
Znamionowe napięcie wtórne, kV | 0,115/√3 lub 0,11/√3 lub 0,1/√3 | ||
Dodatkowe znaki zaciskowe | 1a-1n | 2a-2n | i - dn |
Klasa dokładności | 0.2 | 0.5 | 3P |
Moc znamionowa, VA | 100 | 250 | 300 |
150 | 150 | 300 | |
150 | - | 300 | |
Moc ograniczająca ciepło, VA | 2000 | ||
Znamionowy współczynnik napięcia | 1.2ciągły; 1,9/8h (66kV) | ||
1.2ciągły; 1,5/30 s (110 ~ 230 kV) | |||
Współczynnik rozproszenia dielektrycznego tgδ, poniżej 10 kV | Produkt tgδ≤0,02; rama tgδ≤0,05 |
