Jakie są charakterystyki kompletnego rozdzielnicy typu GGD z niskim napięciem?

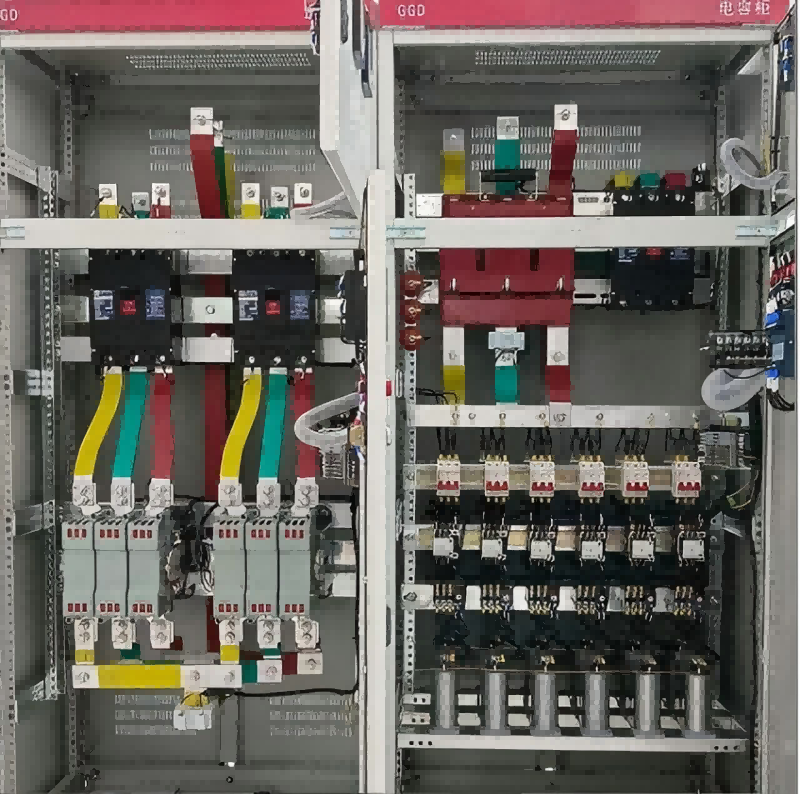

Wprowadzenie struktury GGD

Gabinet szafki dystrybucji niskiego napięcia AC typu AC przyjmuje rodzaj szafki ogólnego przeznaczenia, rama jest montowana ze stalą na zimno 8mf, a części szafki ogólnej premiery są zaprojektowane zgodnie z zasadą modułową, a są montażowe otwory 20 form. Wysoki współczynnik uogólnienia umożliwia fabryce urzeczywistnienie przedprodukcji, co nie tylko skraca cykl produkcyjny, ale także poprawia wydajność pracy.

Projekt szafki GGD w pełni uwzględnia problem rozpraszania ciepła podczas działania szafki. Istnieje różna liczba szczelin rozpraszania ciepła na górnych i dolnych końcach szafki. Gdy elementy elektryczne wewnątrz szafki ogrzewają się, ciepło wzrasta i jest rozładowywane przez szczeliny na górnym końcu, podczas gdy zimne powietrze jest stale dodawane do szafki przez szczeliny w dolnym końcu, tak że uszczelniona szafka jest ukształtowana w naturalny kanał powietrza od dołu do góry, aby osiągnąć cel rozpraszania ciepła.

GGD Cabinet zgodnie z wymaganiami nowoczesnego projektu modelowania produktów przemysłowych, aby zastosować złoty stosunek metody projektowania zewnętrznej części gabinetu i podziału każdej części wymiarów, tak że cała gabinet Stanów Zjednoczonych jest teraz hojny, nowy wygląd.

Drzwi szafy są połączone z ramą ruchomymi zawiasami obrotowymi, które są łatwe do zainstalowania i demontażu, a złożona krawędź drzwi jest osadzona w gumowanym pasku typu górskim, a wbudowany pasek między drzwiami a ramą ma pewną fazę linii kompresji, która może zapobiec kolidowaniu drzwi z korpusem szafy, a także poprawia poziom ochrony drzwi. Drzwi oprzyrządowania z komponentami elektrycznymi z wielokniczkowym miękkim drutem miedzianym podłączonym do ramy, części montażu szafki i ramy szafy z konicowanymi śrubami podłączonymi do szafki stanowią pełny obwód ochrony uziemienia.

Elastyczna zdolność ekspansji

Główny obwód szafki GGD został zaprojektowany z 129 programami, łącznie 298 specyfikacji (z wyłączeniem programów i specyfikacji pochodzących ze zmian funkcjonalnych obwodów pomocniczych i zmian napięcia kontrolnego).

GGD1 Schematy typu 49 123 specyfikacje

GGD2 Typ 53 Programy 107 Specyfikacje

GGD3 Typ 27 Programy 68 Specyfikacje

Projekt obwodów pomocniczych jest podzielony na dwie części, schemat zasilania i schemat elektrowni, a w szafce GGD jest wystarczająco dużo miejsca do instalacji komponentów wtórnych.

Gabinet GGD przyjmuje głównie zaawansowane komponenty elektryczne, które mogą być masowo produkowane w kraju, a jednocześnie, zgodnie z zasadą ekonomii i racjonalności, zachowuje część dostępnych starych produktów pod założeniem pełnego rozważenia wykonalności i nie wykorzystuje przestarzałych produktów.
