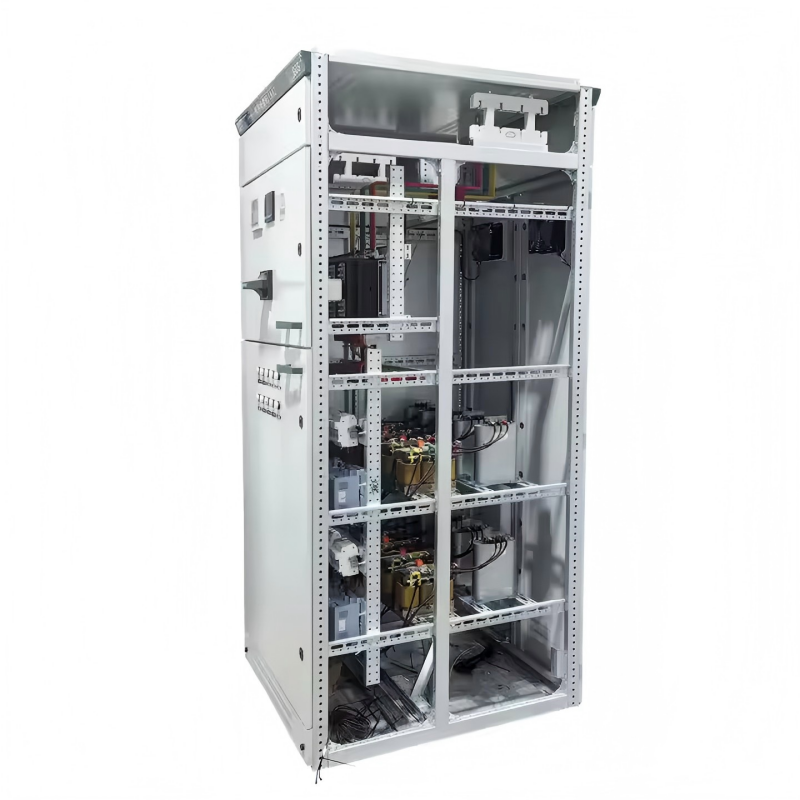

Jakie są plany użytkowania wysuwnej szafy rozdzielczej niskiego napięcia GCS?

Jakie są plany użytkowania wysuwnej szafy rozdzielczej niskiego napięcia GCS?

Główny plan obwodu

  Główny plan obwodów szafy GCS ma 32 grupy i 118 specyfikacji, z wyłączeniem planów i specyfikacji wynikających ze zmian w sterowaniu i zabezpieczaniu obwodów pomocniczych. Obejmuje potrzeby wytwarzania energii, zasilaczy i innych odbiorców energii, o znamionowym prądzie roboczym 5000A, odpowiednim do doboru transformatorów dystrybucyjnych o mocy 2500 kVA i niższej. Szafy kompensacyjne kondensatorów projektowane są z myślą o potrzebach zasilania i zastosowania w celu poprawy współczynnika mocy, natomiast szafy dławikowe projektowane są z myślą o potrzebach kompleksowej inwestycji.

Plan obwodu pomocniczego

  W atlasie obwodów pomocniczych GCS znajduje się 120 planów obwodów pomocniczych. Plan obwodów pomocniczych części sterującej prądem stałym jest stosowany głównie w systemie instalacji niskiego napięcia (stacji) podstacji elektrowni. Nadaje się do systemów instalacji niskiego napięcia o mocy 200 MW i mniejszej oraz 300 MW i większej, do ogólnego trybu sterowania pracującą (rezerwową) linią zasilającą, zasilaczem i zasilaczem silnikowym.

  Plan pomocniczy części operacyjnej prądu przemiennego jest stosowany głównie w systemie niskiego napięcia podstacji w fabrykach, kopalniach, przedsiębiorstwach i wieżowcach. Istnieje 6 kombinacji odpowiednich do sterowania pracą podwójnego zasilania. Nie ma działania blokady elektrycznej w trybie gotowości, automatycznego rzutu, samoodzyskiwania i innych obwodów sterujących, które można bezpośrednio wykorzystać w projektowaniu inżynieryjnym.

  Zasilanie sterujące DC wynosi 220 V lub 110 V, a zasilanie sterujące AC to 380 V lub 220 V AC. Jest to kompletna szafka złożona z modułów szufladowych. Zasilanie sterujące 220 V pochodzi z publicznego źródła zasilania sterowniczego zasilanego przez dedykowany transformator sterujący w tej szafie. Publiczny zasilacz sterujący wykorzystuje nieuziemiony transformator sterujący, a zasilacz 24 V jest zarezerwowany do użytku, gdy potrzebne są lampki sygnalizacyjne o słabym natężeniu.

  Miejsce montażu watomierza, sposób wprowadzenia sygnału napięciowego oraz inne wymagania dotyczące instalacji i użytkowania opisano szczegółowo w „Instrukcji przygotowania” schematu obwodu pomocniczego.

Główny szynoprzewód

Aby poprawić dynamiczną stabilność termiczną szyn zbiorczych i poprawić wzrost temperatury powierzchni styku, we wszystkich urządzeniach zastosowano szyny zbiorcze z twardej miedzi serii TMY-T2. Szyny miedziane są na całej długości cynowane; można również zastosować szyny zbiorcze na całej długości z posrebrzanej miedzi. Szyna pozioma i szyna pionowa instalowane są odpowiednio w pomieszczeniu izolacji szyn zbiorczych w szafie. Neutralna szyna uziemiająca wykorzystuje twardą szynę miedzianą. Podłączany jest poziomy przewód uziemiający (PEN) lub przewód uziemiający + przewód neutralny (PE+N).

Główny wyłącznik

W przypadku linii zasilających i wyłączników zasilających o prądzie 630A i większym wybierana jest głównie seria DW45, ale można również wybrać serię DW48, serię AE, 3WE lub serię ME. W razie potrzeby można również wybrać importowaną serię M lub serię F.

W przypadku przełączników sterowania podajnikiem i silnikiem poniżej 630 A Wang An wybiera serie TG i CM1. Seria NM, seria CDM, seria TG30 i inne przełączniki w formowanej obudowie.

W celu poprawy stabilności dynamicznej obwodu głównego zaprojektowano specjalne kombinowane zaciski szynowe serii GCS i wsporniki izolacyjne. Wykonane są z wytrzymałych, trudnopalnych syntetycznych materiałów poduszkowych o wysokiej wytrzymałości izolacyjnej, dobrych właściwościach samogasnących i unikalnej strukturze.

W celu ograniczenia wzrostu temperatury przegród, wtyczek i głowic kablowych jednostek funkcjonalnych zaprojektowano specjalny adapter szafy GCS. Adapter charakteryzuje się dużą pojemnością i niskim wzrostem temperatury.

Jeśli dział projektowy wybierze nowe komponenty elektryczne o lepszej wydajności i bardziej zaawansowanej technologii zgodnie z potrzebami użytkownika, szafy serii GCS będą miały dobrą wszechstronność i nie będą powodować trudności w produkcji i instalacji ze względu na zaktualizowane komponenty elektryczne.

Dobór podzespołów elektrycznych

Szafy GCS wykorzystują głównie komponenty elektryczne o zaawansowanej technologii, wskaźnikach wysokiej wydajności i stabilności oraz wykorzystują importowaną technologię, która może być masowo produkowana w Chinach.
