Dlaczego wyłączniki wysokiego napięcia są niezbędne do ochrony transformatora?

Wyobraź sobie transformator mocy — masywny, cichy strażnik w sercu podstacji elektrycznej — nagle uderzony przez wyładowanie atmosferyczne lub katastrofalne zwarcie. W ułamku sekundy wewnętrzna izolacja transformatora może ulec uszkodzeniu, uzwojenie może się przegrzać, a wynikająca z tego eksplozja może uszkodzić całą podstację, pogrążając tysiące domów i firm w ciemności. Jedyną rzeczą, która stoi pomiędzy tym scenariuszem a normalnym, niezawodnym działaniem, jest urządzenie, które często uważamy za oczywiste:Wyłącznik wysokiego napięcia. To urządzenie to nie tylko przełącznik; jest to szybki przekaźnik ochronny o wysokiej dokładności, który musi wykryć usterkę, podjąć decyzję i przerwać prąd o natężeniu dziesiątek tysięcy amperów – a wszystko to w oknie czasowym mierzonym w milisekundach. Bez niego transformator, jeden z najdroższych i najważniejszych elementów sieci elektroenergetycznej, byłby narażony na działanie sił, do których ujarzmienia został zaprojektowany.

Zasadnicza rola wyłącznika wysokiego napięcia w ochronie transformatora nie jest kwestią wygody; jest to kwestia przetrwania sieci. Transformator jest złożonym i delikatnym urządzeniem. Jego rdzeń stanowi labirynt miedzianych uzwojeń i izolacji, który działa w wysokich temperaturach i pod ogromnym naprężeniem elektrycznym. Prąd zwarciowy, jeśli będzie się utrzymywał, generuje ciepło, które może stopić miedź i odparować olej, tworząc gwałtowny błysk łuku, który może zniszczyć transformator. Wyłącznik wysokiego napięcia działa jako ostateczny strażnik. Jest to jedyne urządzenie, które może szybko i zdecydowanie odizolować transformator od awarii, zapobiegając przekształceniu się lokalnego problemu w awarię systemową. W tym artykule omówimy techniczne, ekonomiczne i operacyjne powody, dla których ten istotny element jest tak niezbędny. Zbadamy także, w jaki sposób nasze rozwiązania w zakresie wyłączników wysokiego napięcia w Lugao Power Co., Ltd. zostały zaprojektowane tak, aby zapewnić szybkość, niezawodność i precyzję niezbędną do ochrony tych krytycznych zasobów.

Spis treści

• 1. Co to jest wyłącznik wysokiego napięcia i jak chroni transformatory?
• 2. Dlaczego transformatory są podatne na awarie bez odpowiedniej ochrony?
• 3. Jak różne typy wyłączników wysokiego napięcia porównują się pod względem ochrony transformatora?
• 4. Jakie parametry techniczne definiują wyłącznik automatyczny o dużej wydajności?
• 5. W jaki sposób nowoczesne sterowanie i monitorowanie zwiększają skuteczność wyłącznika?
• Często zadawane pytania (FAQ)
• Wniosek

Co to jest wyłącznik wysokiego napięcia i jak chroni transformatory?

Wyłącznik wysokiego napięcia to wyspecjalizowane urządzenie przełączające zaprojektowane do przerywania prądów zwarciowych — potężnych, niekontrolowanych przepięć prądu występujących podczas zwarcia — oraz do izolowania części sieci energetycznej, np. transformatora, od reszty systemu. To nie jest prosty włącznik/wyłącznik. Jest to przerywacz o dużej stawce i dużej prędkości, który musi wykonywać swoje funkcje z niezwykłą precyzją. Transformator, będący głównym składnikiem majątku, który chronimy, to urządzenie zwiększające lub zmniejszające napięcie. Podczas normalnej pracy wyłącznik wysokiego napięcia pozostaje w pozycji zamkniętej, umożliwiając przepływ prądu. Jednakże w momencie wykrycia usterki — zwykle przez przekaźnik monitorujący sygnały prądowe, napięciowe lub różnicowe — wyłącznik musi się otworzyć, gasząc łuk powstający pomiędzy jego stykami podczas ich rozdzielania. Najważniejszym zadaniem jest usunięcie usterki, zanim spowoduje ona termiczne lub mechaniczne uszkodzenie transformatora. W przypadku dużego transformatora mocy ten czas czyszczenia jest często krótszy niż 100 milisekund. Dla porównania, mrugnięcie ludzkiego oka trwa około 300 do 400 milisekund. Wyłącznik wysokiego napięcia musi działać szybciej niż mrugnięcie okiem, aby chronić maszynę, która może ważyć setki ton.

Wyzwanie inżynieryjne ujawnia się w fizyce tej przerwy. Po otwarciu wyłącznika pomiędzy stykami oddzielającymi tworzy się łuk. Łuk ten jest zasadniczo plazmą – wysoce przewodzącym kanałem zjonizowanego gazu, który pozostawiony bez kontroli będzie nadal przewodził prąd w nieskończoność. Aby zgasić ten łuk, wyłącznik musi w ułamku sekundy ochłodzić i zdejonizować ścieżkę łuku. Różne konstrukcje wyłączników wykorzystują różne techniki. Wyłącznik SF6 (sześciofluorek siarki) wykorzystuje przepływ sprężonego gazu SF6 do chłodzenia łuku i wypłukiwania zjonizowanych cząstek, opierając się na wyjątkowych właściwościach izolacyjnych SF6, aby następnie wytrzymać napięcie systemowe. Wyłącznik próżniowy wykorzystuje wysoką wytrzymałość dielektryczną próżni do gaszenia łuku. Wysokiej klasy wyłącznik olejowy, choć ma starszą technologię, wykorzystuje gaz wytwarzany w wyniku odparowania oleju do chłodzenia i gaszenia łuku. Wszystkie te metody muszą osiągnąć ten sam wynik: prąd zerowy przy następnym zerowym prądzie naturalnym przebiegu prądu przemiennego, a następnie szybki powrót wytrzymałości dielektrycznej, aby zapobiec ponownemu uderzeniu. W Lugao nasze rozwiązania w zakresie wyłączników wysokiego napięcia opierają się na głębokim zrozumieniu fizyki gaszenia łuku, dzięki czemu nasze wyłączniki są nie tylko niezawodne, ale także przewidywalne w działaniu.

Aby naprawdę zrozumieć rolę ochrony transformatora, warto pomyśleć o tym, co robi transformator. Jest to urządzenie indukcyjne. Magazynuje energię w swoim polu magnetycznym. Kiedy po stronie wtórnej transformatora wystąpi usterka, energia ze strony pierwotnej zostaje nagle przerzucona do zwarcia. Transformator widzi ogromny prąd, z którym nie jest w stanie sobie poradzić. W tym momencie do akcji wkracza wyłącznik wysokiego napięcia. Zwykle umieszcza się go po stronie pierwotnej, po stronie wysokiego napięcia, transformatora. Jego zadaniem jest odłączenie transformatora od poprzedzającego go źródła energii, tak aby zwarcie było skutecznie zasilane jedynie przez bezwładność generatora. Izolując transformator od szyny wysokiego napięcia, wyłącznik automatyczny zapobiega wzrostowi prądu zwarciowego do punktu, w którym transformator mógłby zostać uszkodzony. Transformator bez prawidłowo działającego wyłącznika wysokiego napięcia jest jak samochód bez hamulców; może to działać przez jakiś czas, ale gdy coś pójdzie nie tak, konsekwencje są katastrofalne. Nasza fabryka zaprojektowała gamę produktów wyłączników wysokiego napięcia, które są specjalnie dostosowane do ochrony transformatorów, oferując szereg opcji dla różnych napięć i prądów znamionowych, wymagań aplikacji i warunków środowiskowych.

Dlaczego transformatory są podatne na awarie bez odpowiedniej ochrony?

Wady transformatora mocy wynikają z jego podstawowej konstrukcji i zastosowanych materiałów. Typowy duży transformator mocy to złożony zespół miedzianych uzwojeń, izolacji na bazie celulozy i oleju transformatorowego. Ta kombinacja została zaprojektowana z myślą o wydajnej pracy w wąskim zakresie normalnych warunków. Jednakże jest on z natury podatny na szeroki zakres typów usterek, z których wiele może mieć katastrofalne skutki, jeśli nie zostaną natychmiast i automatycznie usunięte przez wyłącznik wysokiego napięcia. Aby zrozumieć tę lukę, należy docenić fizykę awarii transformatora. Najczęstszym scenariuszem jest zwarcie po stronie wyjściowej transformatora (wtórnej). Jeśli uzwojenie wtórne jest zwarte, strona pierwotna pobiera prąd, który jest teoretycznie ograniczony jedynie przez impedancję transformatora, która jest stosunkowo niska. Ten prąd zwarciowy może być od 10 do 20 razy większy od normalnego prądu pełnego obciążenia. Rezultatem jest nagłe i ekstremalne nagrzanie uzwojeń, które może stopić miedź i spowodować uszkodzenie izolacji. Gwałtowna ekspansja oleju pod wpływem ciepła może spowodować wytworzenie wybuchowych gazów, prowadzących do gwałtownej awarii. Wyłącznik wysokiego napięcia musi wykryć ten udar prądowy i odłączyć transformator, zanim temperatura uzwojenia osiągnie poziom krytyczny.

Oprócz zwarć transformatory są również podatne na inne, bardziej podstępne zagrożenia. Należą do nich uderzenia pioruna, które mogą powodować wzrost napięcia, który niszczy izolację, oraz ferrorezonans, zjawisko, które może powodować przepięcia i przetężenia, gdy transformator jest pod napięciem lub nie jest pod napięciem. Są również podatne na przeciążenia, które mogą powodować stopniowe przegrzewanie się uzwojeń i pogorszenie izolacji. Nawet coś tak prostego, jak awaria przełącznika zaczepów, który reguluje przekładnię napięciową transformatora, może spowodować katastrofalną awarię. We wszystkich przypadkach wspólnym wątkiem jest to, że usterka lub stan nietypowy, jeśli utrzyma się nawet przez kilka cykli, może spowodować trwałe i nieodwracalne uszkodzenie transformatora. Właśnie dlatego wyłącznik wysokiego napięcia jest tak ważny: nie jest to środek reaktywny, ale proaktywny. Jest to jedyne urządzenie, które może zapobiec nieuniknionym skutkom awarii poprzez bezpieczne odizolowanie transformatora od systemu elektroenergetycznego.

Co więcej, transformatory są podatne nie tylko na uszkodzenia wewnętrzne. Są również podatne na awarie w podłączonej sieci. Usterka w polu zasilającym podłączonym do strony wtórnej transformatora będzie odzwierciedlona po stronie pierwotnej. Transformator wykryje prąd zwarciowy i spróbuje go zasilić. W tym miejscu koordynacja systemów zabezpieczeń staje się krytyczna. Wyłącznik wysokiego napięcia po stronie pierwotnej transformatora jest częścią łańcucha urządzeń zaprojektowanych do działania w sposób skoordynowany. Na przykład bezpiecznik lub reklozer po stronie wtórnej może skasować zwarcie przejściowe, ale w przypadku poważniejszego uszkodzenia musi zadziałać wyłącznik obwodu pierwotnego, aby chronić transformator. Bez tej koordynacji błąd po stronie wtórnej mógłby spowodować niepotrzebne zadziałanie wyłącznika obwodu pierwotnego, co doprowadziłoby do przestoju na znacznie większym obszarze. Właśnie dlatego ochrona transformatora jest problemem na poziomie systemu, a wyłącznik wysokiego napięcia jest centralnym, krytycznym elementem tego systemu. Na Lugao Power Co., Ltd.doskonale rozumiemy te zasady koordynacji i projektujemy nasze rozwiązania wyłączników wysokiego napięcia tak, aby były w pełni kompatybilne z szeroką gamą schematów zabezpieczeń, zapewniając bezproblemową integrację i optymalną wydajność.

Jak różne typy wyłączników wysokiego napięcia wypadają w porównaniu pod względem ochrony transformatora?

Wybierając wyłącznik wysokiego napięcia do ochrony transformatora, inżynierowie muszą wziąć pod uwagę konkretne zastosowanie i wybrać pomiędzy różnymi technologiami: wyłączniki SF6, wyłączniki próżniowe i olejowe. Każdy typ ma swój własny, unikalny zestaw cech, które sprawiają, że nadaje się do różnych zakresów napięcia i prądu. Przez dziesięciolecia wyłączniki olejowe były standardem, ale zostały w dużej mierze wyparte przez technologie SF6 i próżniowe ze względu na ich doskonałą wydajność i właściwości konserwacyjne. Jednak zrozumienie historii i ewolucji technologii pozwala docenić dostępne współcześnie nowoczesne rozwiązania.

Wyłączniki automatyczne oleju są najstarsi z całej trójki. Polegają na łuku zaciąganym w oleju, który chłodzi łuk i wytwarza wodór, który pomaga go ugasić. Chociaż są wytrzymałe i mają stosunkowo dużą zdolność przerywania, są duże, ciężkie i wymagają regularnej konserwacji w celu uzupełnienia oleju i usunięcia osadów węgla. Ze względu na olej stwarzają również zagrożenie dla środowiska i pożaru. W Lugao nie produkujemy już wyłączników olejowych do nowych instalacji, ale zapewniamy wsparcie dla już istniejących.

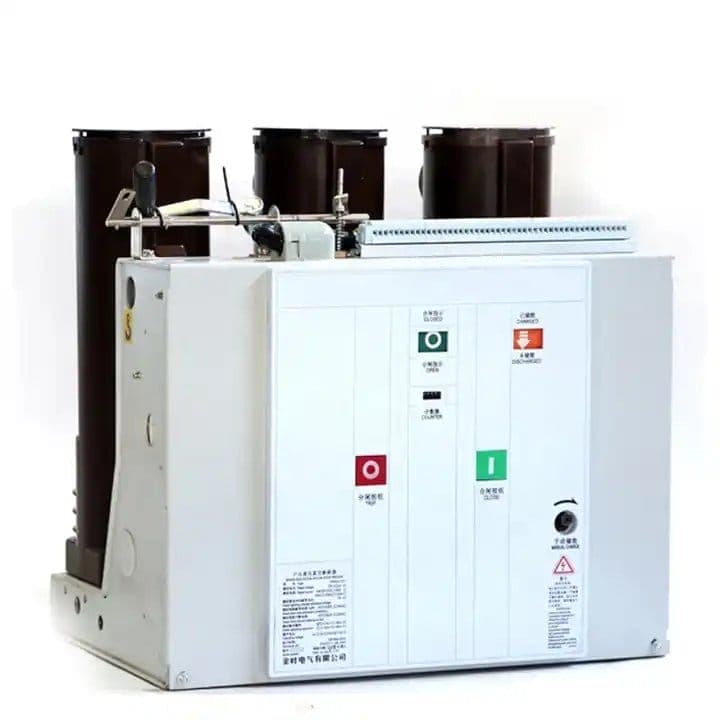

Wyłączniki próżniowe są bardziej nowoczesne i oferują kilka zalet. Do gaszenia łuku używają szczelnej komory próżniowej. Bez medium podtrzymującego spalanie łuk szybko gaśnie po rozłączeniu styków. Dzięki temu uzyskano bardzo kompaktową i lekką konstrukcję, zapewniającą długie okresy międzyobsługowe. Jednakże wyłączniki próżniowe są generalnie ograniczone do napięć do około 72 kV. W przypadku wyższych napięć ich konstrukcja staje się skomplikowana i kosztowna. Są często stosowane w podstacjach dystrybucyjnych i zastosowaniach przemysłowych. Główną zaletą zabezpieczeń transformatorów jest ich szybkość i niezawodność, ale zazwyczaj nie są one odpowiednie dla najwyższych poziomów napięcia występujących w systemach przesyłowych.

Wyłączniki SF6 reprezentują nowoczesny standard w zastosowaniach wysokiego napięcia. W wyłącznikach tych wykorzystuje się sześciofluorek siarki, który ma wyjątkowe właściwości izolacyjne i gaszące łuk. Gaz jest sprężany i wdmuchiwany po łuku w celu jego ochłodzenia i przerwania prądu. Wyłączniki SF6 mają bardzo wysoką zdolność przerywania i mogą skutecznie działać przy najwyższych napięciach przesyłowych. Mają także bardzo niskie wymagania konserwacyjne. Nasza fabryka w Lugao Power Co., Ltd. specjalizuje się w produkcji wyłączników wysokiego napięcia SF6 od ponad 15 lat, a my udoskonaliliśmy projekt, aby zapewnić maksymalną niezawodność. Poniższa tabela zawiera analizę porównawczą tych trzech typów.

W przypadku nowoczesnej ochrony transformatorów wyłącznik wysokiego napięcia SF6 jest zalecanym wyborem w większości zastosowań wysokiego napięcia ze względu na jego doskonałą wydajność, niezawodność i niskie wymagania konserwacyjne. Nasza fabryka wyprodukowała tysiące jednostek SF6, które obecnie chronią krytyczne transformatory na całym świecie. Technologia SF6 zapewnia najsolidniejszą ochronę i jest to technologia, którą stale rozwijamy i udoskonalamy w Lugao.

Jakie parametry techniczne definiują wyłącznik automatyczny o dużej wydajności?

Aby naprawdę zrozumieć ochronę zapewnianą przez wyłącznik wysokiego napięcia, należy przyjrzeć się jego kluczowym specyfikacjom technicznym. Te parametry to nie tylko liczby w arkuszu danych; są to metryki definiujące zdolność urządzenia do ochrony transformatora. Podstawowe specyfikacje to napięcie znamionowe, prąd znamionowy, znamionowy prąd zwarciowy wyłączalny i znamionowy prąd załączenia zwarcia. Parametry te, w połączeniu z czasem działania i możliwością przejściowego napięcia powrotnego (TRV), definiują zakres wydajności wyłącznika. W firmie Lugao Power Co., Ltd. posiadamy kompleksowy zestaw parametrów technicznych dla każdego z naszych modeli wyłączników wysokiego napięcia i możemy je dostosować do specyficznych wymagań klienta.

Napięcie znamionowe to najwyższe napięcie, dla którego zaprojektowano wyłącznik. Musi to być co najmniej napięcie systemowe.Prąd znamionowy to prąd ciągły, jaki wyłącznik może przenosić bez przegrzania. Musi być równy lub większy niż normalny prąd obciążenia transformatora.Znamionowy prąd zwarciowy to maksymalny prąd zwarciowy, jaki wyłącznik może przerwać. Jest to najbardziej krytyczny parametr dla ochrony transformatora. Musi być wystarczająco wysoki, aby wytrzymać maksymalny możliwy prąd zwarciowy, który może przepływać przez transformator. Jeśli wyłącznik ma zbyt niski prąd wyłączalny, może nie przerwać zwarcia wysokoprądowego, co doprowadzi do zniszczenia transformatora.Znamionowy prąd zwarciowy to maksymalny prąd szczytowy, przy którym wyłącznik może się zamknąć, co jest ważne w zastosowaniach, w których wyłącznik może zostać zamknięty w przypadku zwarcia. Czas działania to czas potrzebny na otwarcie wyłącznika po otrzymaniu sygnału wyłączenia. W przypadku ochrony transformatora krótszy czas działania jest zawsze lepszy, ponieważ ogranicza ilość energii, która może zostać rozproszona w transformatorze podczas zwarcia. Przejściowe napięcie odzyskiwania (TRV) to napięcie, które pojawia się na stykach wyłącznika natychmiast po przerwaniu prądu. Kształt fali TRV jest określony przez indukcyjność i pojemność systemu. Wyłącznik musi być w stanie wytrzymać ten TRV bez ponownego załączenia.

Poniższa tabela podsumowuje typowe parametry techniczne wyłącznika wysokiego napięcia stosowanego w środowisku podstacji.

Dobór wyłącznika wysokiego napięcia o odpowiednich parametrach nie jest zadaniem trywialnym. Wymaga to szczegółowej analizy prądu zwarciowego transformatora, który jest określony przez impedancję systemu i moc znamionową transformatora. Przeszacowanie parametrów prowadzi do wyższych kosztów i niepotrzebnego zawyżania specyfikacji. Niedocenianie ich może prowadzić do katastrofalnych w skutkach niepowodzeń. Nasz zespół inżynierów w Lugao Power Co., Ltd. zapewnia szczegółowe wsparcie techniczne naszym klientom, pomagając im w wyborze odpowiedniego wyłącznika wysokiego napięcia dla ich specyficznych potrzeb w zakresie ochrony transformatora.

W jaki sposób nowoczesne sterowanie i monitorowanie zwiększają skuteczność wyłącznika?

Wyłącznik wysokiego napięcia nie jest już tylko wyłącznikiem mechanicznym. Nowoczesne wersje są zintegrowane z wyrafinowanymi systemami sterowania i monitorowania, które znacznie zwiększają ich skuteczność w ochronie transformatorów. Systemy te stanowią układ nerwowy kruszarki, zapewniający informację zwrotną w czasie rzeczywistym, diagnostykę i zdolność dostosowywania się do zmieniających się warunków. Trzon tej technologii stanowi przekaźnik zabezpieczeniowy – urządzenie, które w sposób ciągły monitoruje sygnały prądowe i napięciowe z transformatora i sieci. Kiedy wykryje usterkę, wysyła sygnał wyłączenia do mechanizmu operacyjnego wyłącznika. Przekaźnik to inteligencja, która decyduje, kiedy zadziałać, a wyłącznik to mięsień, który wykonuje akcję. Bez przekaźnika wyłącznik jest ślepy. Bez wyłącznika przekaźnik jest bezsilny. Integracja tych dwóch systemów sprawia, że ​​nowoczesne zabezpieczenia transformatorów są tak skuteczne.

Nowoczesne przekaźniki zabezpieczeniowe można zaprogramować przy użyciu wyrafinowanych algorytmów, które rozróżniają różne typy usterek, takie jak zwarcie, zwarcie doziemne lub przeciążenie. Ta inteligencja zapobiega niepożądanemu wyłączeniu, gdy wyłącznik otwiera się w przypadku zdarzenia niekrytycznego, które jest kluczowe dla utrzymania stabilnego zasilania. Wykorzystują również protokoły komunikacyjne, takie jak IEC 61850, do udostępniania informacji innym przekaźnikom w podstacji, umożliwiając skoordynowany schemat zabezpieczeń. Dzięki tej komunikacji system może odizolować tylko dotkniętą część sieci, minimalizując skutki awarii. W przypadku transformatora oznacza to, że jeśli zwarcie występuje po stronie wtórnej, wyłącznik pierwotny można zaprojektować tak, aby zadziałał dopiero wtedy, gdy wyłączniki wtórne nie wyłączą go, zapewniając rezerwową warstwę ochrony.

Oprócz przekaźnika nowoczesne wyłączniki są również wyposażone w czujniki monitorujące stan. Czujniki te mierzą takie parametry jak czas pracy, przesuw styków, ciśnienie gazu (w przypadku wyłączników SF6) i temperaturę styków. Dane te są stale gromadzone i analizowane w celu zapewnienia diagnostycznej oceny stanu wyłącznika. Dane można wykorzystać do przewidywania awarii przed ich wystąpieniem, umożliwiając proaktywną konserwację, która może znacznie wydłużyć żywotność urządzenia. W przypadku wyłącznika zabezpieczającego transformator oznacza to, że skuteczność wyłącznika jest bardziej przewidywalna i niezawodna. W Lugao Power Co., Ltd. opracowaliśmy własny system monitorowania stanu naszych produktów wyłączników wysokiego napięcia. System ten zapewnia naszym klientom pełny wgląd w stan ich młota, umożliwiając skuteczniejsze planowanie konserwacji i zmniejszając ryzyko nieplanowanych przestojów. Łącząc wytrzymałość fizyczną naszych wyłączników z mocą diagnostyczną nowoczesnego monitorowania, jesteśmy w stanie zaoferować rozwiązanie zabezpieczające, które jest nie tylko niezawodne, ale także inteligentne.

Często zadawane pytania (FAQ)

Pytanie 1: Ile czasu zajmuje wyłącznik wysokiego napięcia, aby otworzyć i usunąć usterkę?

Odpowiedź: W przypadku nowoczesnego wyłącznika wysokiego napięcia całkowity czas wyłączania – od początku prądu zwarciowego do końcowego przerwania łuku – wynosi zazwyczaj od 30 do 50 milisekund. To mniej więcej tyle samo, co mrugnięcie ludzkiego oka. Wyłącznik musi otwierać się wystarczająco szybko, aby zapobiec przegrzaniu transformatora i chronić resztę sieci przed prądem zwarciowym. Nasze produkty wyłączników wysokiego napięcia w Lugao Power Co., Ltd. zostały zaprojektowane tak, aby osiągnąć te krótkie czasy otwarcia, zapewniając skuteczną ochronę transformatora.

Pytanie 2: Jaka jest różnica pomiędzy wyłącznikiem automatycznym a rozłącznikiem?

Odpowiedź: Wyłącznik automatyczny przeznaczony jest do przerywania prądów zwarciowych i ochrony sprzętu. Odłącznik ma za zadanie izolować obwód w celu konserwacji i nie jest przystosowany do przerywania prądów zwarciowych. Odłącznik działa tylko wtedy, gdy obwód jest pozbawiony napięcia, zwykle po otwarciu wyłącznika. Wyłącznik jest aktywnym urządzeniem zabezpieczającym, natomiast rozłącznik jest urządzeniem zabezpieczającym izolującym. Obydwa są niezbędne dla bezpiecznej i funkcjonalnej podstacji, ale pełnią bardzo różne role.

Pytanie 3: Jak często należy konserwować wyłącznik wysokiego napięcia?

Odpowiedź: Częstotliwość konserwacji zależy od typu młota i zaleceń producenta. W przypadku wyłącznika wysokiego napięcia SF6 konserwacja jest zwykle wymagana co 10 do 15 lat lub po określonej liczbie operacji, w zależności od tego, co nastąpi wcześniej. Obejmuje to sprawdzenie ciśnienia gazu SF6, mechanizmu operacyjnego i stanu styków. W przypadku przerywaczy próżni przerwa może być jeszcze dłuższa. Nasza fabryka w Lugao Power Co., Ltd. zawiera szczegółowe harmonogramy konserwacji i zalecenia dotyczące wszystkich naszych produktów z zakresu wyłączników wysokiego napięcia, pomagając naszym klientom wydłużyć ich żywotność.

Pytanie 4: Co się stanie, jeśli wyłącznik wysokiego napięcia nie otworzy się podczas zwarcia?

Odpowiedź: Jeśli wyłącznik nie otworzy się, zadziała rezerwowy system zabezpieczający, znany jako „zabezpieczenie przed awarią wyłącznika”. Zwykle powoduje to wyłączenie wszystkich pozostałych wyłączników podłączonych do tej samej magistrali, izolując całą sekcję podstacji. Jest to ostateczność, aby zapobiec katastrofalnej awarii, która skutkuje szerszą przerwą w dostawie prądu. Właśnie dlatego niezawodność głównego wyłącznika wysokiego napięcia jest tak ważna i dlatego w Lugao Power Co., Ltd. kładziemy tak duży nacisk na jakość i testowanie w naszym procesie produkcyjnym.

Pytanie 5: Czy można zastosować wyłącznik wysokiego napięcia do ochrony transformatora przed uszkodzeniami wewnętrznymi?

Odpowiedź: Tak, ale wymaga przekaźnika zabezpieczenia różnicowego. Przekaźnik ten mierzy prąd wpływający i wypływający z transformatora. W normalnych warunkach prądy te są równe. Jeśli wystąpi usterka wewnętrzna, prądy będą się różnić, a przekaźnik wyłączy wyłącznik wysokiego napięcia. Jest to podstawowe zabezpieczenie w przypadku wewnętrznego uszkodzenia transformatora. Nasze rozwiązania w zakresie wyłączników wysokiego napięcia zostały zaprojektowane tak, aby były w pełni kompatybilne z systemami zabezpieczeń różnicowych.

Wniosek

Wyłącznik wysokiego napięcia to nie tylko element wyposażenia; jest niezbędnym strażnikiem transformatora mocy, a co za tym idzie, całej sieci energetycznej. Jest to jedyne urządzenie, które może wykryć katastrofalną awarię i przerwać ogromne prądy, które w przeciwnym razie zniszczyłyby transformator. Nowoczesny wyłącznik wysokiego napięcia, w szczególności technologia SF6, w której specjalizujemy się w Lugao Power Co., Ltd., przekształciła się w wyrafinowany, inteligentny i wysoce niezawodny komponent. Jego konstrukcja stanowi połączenie fizyki, zaawansowanych materiałów i precyzyjnej produkcji, a wszystko to razem zapewnia ochronę transformatora w najbardziej krytycznych okolicznościach. Transformator jest często najdroższym i najważniejszym elementem podstacji, a jego ochrony nie można pozostawić przypadkowi. Wymaga wyłącznika, który będzie nie tylko szybki, ale także niezawodny, powtarzalny i przewidywalny.

W Lugao Power Co., Ltd. rozumiemy kluczową rolę, jaką odgrywają nasze produkty wyłączników wysokiego napięcia w zapewnianiu niezawodności sieci. Dlatego tak dużo inwestujemy w badania, rozwój i kontrolę jakości. Nasza fabryka specjalizuje się w produkcji wyłączników automatycznych, które nie tylko spełniają, ale nawet przekraczają najbardziej rygorystyczne normy międzynarodowe. Jeśli chcesz unowocześnić zabezpieczenie transformatora lub planujesz nową podstację, zapraszamy do skontaktowania się z nami. Pozwól nam omówić Twoje specyficzne wymagania i sposób, w jaki nasze rozwiązania w zakresie wyłączników wysokiego napięcia mogą zapewnić potrzebną ochronę.Skontaktuj się z Lugao Power Co., Ltd. Dzisiajumów się na niezobowiązującą konsultację i odkryj różnicę, jaką naprawdę niezawodny wyłącznik wysokiego napięcia może wnieść do ochrony Twojego transformatora.
