W jaki sposób wyłączniki wysokiego napięcia równoważą niezawodność, wydajność i bezpieczeństwo w systemach elektroenergetycznych?

W rozległej, szumiącej sieci nowoczesnej sieci energetycznej toczy się cicha walka. Z jednej strony zapotrzebowanie na niezawodną, ​​nieprzerwaną energię przepływa przez setki kilometrów linii przesyłowych i transformatorów. Z drugiej strony ciągłe zagrożenie awariami – uderzeniami piorunów, powalonymi drzewami, awariami sprzętu – które mogą powodować niszczące prądy przepływające przez system. Strażnikami tej delikatnej równowagi sąWyłącznik wysokiego napięcia. To nie są tylko przełączniki; są to wyrafinowane układy elektromechaniczne, które muszą wykonać paradoksalnie proste, ale niezwykle złożone zadanie: przenosić normalny prąd obciążenia bez strat przez lata, a jednocześnie w ciągu milisekund przerwać ogromny prąd zwarciowy. Oto sedno wyzwania inżynierskiego: w jaki sposób wyłącznik wysokiego napięcia równoważy trzy krytyczne filary działania systemu elektroenergetycznego — niezawodność, wydajność i bezpieczeństwo — które często działają w przeciwnych kierunkach?

Odpowiedź leży w połączeniu zaawansowanych zasad fizycznych, starannego projektu inżynieryjnego i inteligentnej integracji systemów. Niezawodność osiąga się dzięki zastosowaniu solidnych materiałów, wielu marginesów bezpieczeństwa i diagnostyki predykcyjnej. Wydajność jest zoptymalizowana dzięki stykom o niskiej rezystancji, minimalnej energii roboczej i długim okresom międzyobsługowym. Bezpieczeństwo jest zapewnione dzięki zastosowaniu obojętnych mediów gaszących łuk, solidnych blokad i możliwości zdalnej obsługi. Wyłącznik wysokiego napięcia musi służyć jako doskonały przewodnik w normalnych warunkach i doskonały izolator w warunkach zwarcia – dwoistość osiąga się poprzez precyzyjną kontrolę łuku. Równowaga nie jest punktem statycznym, ale dynamicznym, ewoluującym celem w miarę postępu technologii i zmieniających się wymagań sieci. W tym artykule omówimy podstawowe elementy tej równowagi, badając strategie fizyczne, mechaniczne i kontrolne, które pozwalają nowoczesnemu wyłącznikowi wysokiego napięcia wyróżniać się we wszystkich trzech filarach. Podzielimy się także specyfikacjami technicznymi i spostrzeżeniami operacyjnymi, które wpływają na projektowanie i wybór tych kluczowych komponentów.

Spis treści

• 1. Fizyka przerwania: jak gaśnie łuk?
• 2. Filar niezawodności: co sprawia, że ​​wyłącznik jest niezawodny przez dziesięciolecia?
• 3. Filar wydajności: w jaki sposób wyłącznik automatyczny może zminimalizować straty?
• 4. Filar bezpieczeństwa: w jaki sposób osiąga się ochronę personelu i systemu?
• 5. Ustawa równoważąca: w jaki sposób te trzy filary są w konflikcie i współdziałają?
• Często zadawane pytania (FAQ)
• Wniosek: Przyszłość projektowania wyłączników

1. Fizyka przerwania: jak gaśnie łuk?

Aby zrozumieć, w jaki sposób wyłącznik wysokiego napięcia równoważy swoje podstawowe cele, musimy najpierw zrozumieć podstawową fizykę wygaszania łuku. Kiedy styki części wyłącznika są pod obciążeniem, w szczelinie tworzy się łuk elektryczny. Łuk ten jest wysokotemperaturową plazmą przewodzącą prąd i jeśli pozostanie niekontrolowany, będzie nadal przewodzić prąd zwarciowy przez czas nieokreślony. Zadaniem wyłącznika jest wymuszenie wygaśnięcia łuku przy następnym zerowym prądzie naturalnym. Wyzwanie polega na tym, że łuk tworzy zjonizowaną ścieżkę, która może szybko ponownie zapalić się, gdy napięcie wzrośnie powyżej wartości zerowej. Kluczem do skutecznego przerwania jest dejonizacja przerwy i przywrócenie jej wytrzymałości dielektrycznej szybciej niż narasta przejściowe napięcie odzyskiwania (TRV).

Podstawowym mechanizmem wygaszania łuku w nowoczesnych wyłącznikach wysokiego napięcia jest zastosowanie środka gaszącego łuk. Może to być gaz sześciofluorku siarki (SF6), próżnia lub olej, każdy z własnym zestawem właściwości fizycznych. SF6 jest elektroujemny, co oznacza, że ​​jego cząsteczki łatwo wychwytują wolne elektrony, zapobiegając tworzeniu się kanału łukowego. Dzięki temu jest wyjątkowo skuteczny zarówno przy wysokich napięciach, jak i wysokich prądach. Konstrukcja wyłącznika wykorzystuje następującą zasadę: ruchomy styk połączony z cylindrem rozdymkowym spręża gaz SF6 podczas suwu otwierania. Ten sprężony gaz jest następnie kierowany przez dyszę do obszaru łuku, wymiatając zjonizowane cząstki i chłodząc plazmę. Jest to zasada fizyczna, która pozwala wyłącznikowi wysokiego napięcia przerywać ogromne prądy zwarciowe w ciągu zaledwie 30–50 milisekund.

Związek między tymi cechami konstrukcyjnymi a ogólną równowagą wyłącznika jest ścisły. Wybór medium zakłócającego decyduje o wpływie na środowisko, wymaganiach konserwacyjnych i fizycznych rozmiarach sprzętu. SF6, choć niezwykle skuteczny, ma wysoki potencjał tworzenia efektu cieplarnianego (GWP), co prowadzi do rosnącego zapotrzebowania na rozwiązania alternatywne. Wyłączniki próżniowe, oferujące doskonałą wydajność przy średnich napięciach, wymagają wielu jednostek przerywaczy połączonych szeregowo w zastosowaniach wysokiego napięcia. Wybór medium przerywającego jest zatem kluczowym elementem w procesie równoważenia, ponieważ bezpośrednio wpływa na niezawodność działania, koszty i zrównoważenie środowiskowe wyłącznika.

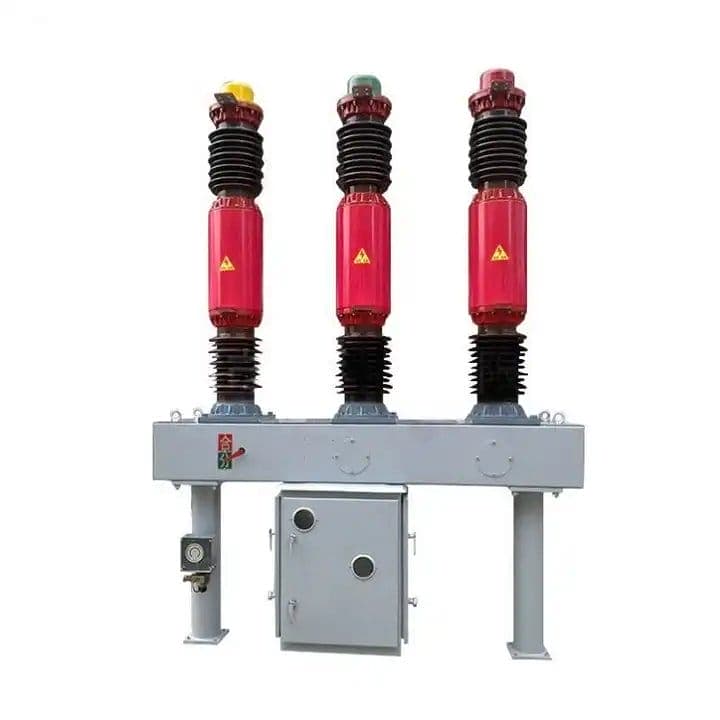

Nasza fabryka w Lugao opracowała gamę wyłączników wysokiego napięcia, które optymalizują proces wygaszania łuku dla różnych potrzeb zastosowań. Do zastosowań na poziomie transmisji (≥72,5 kV) oferujemy wyłączniki SF6 z zaawansowaną technologią puffera i samowybuchu, łączące wysoką zdolność wyłączania zwarciowego z niską energią roboczą. Mechanizm samowydmuchowy wykorzystuje samą energię łuku do wspomagania sprężania gazu, zmniejszając energię mechaniczną wymaganą od mechanizmu operacyjnego, zwiększając ogólną wydajność. Poniższa tabela ilustruje typową wydajność naszych modeli wyłączników wysokiego napięcia w przypadku przerw.

2. Filar niezawodności: co sprawia, że ​​wyłącznik jest niezawodny przez dziesięciolecia?

W branży elektroenergetycznej niezawodność jest często najwyższym priorytetem. Wyłącznik wysokiego napięcia jest strategicznym zasobem, a jego awaria może mieć katastrofalne skutki. Niezawodności nie można osiągnąć za pomocą jednej cechy; jest wynikiem przemyślanej filozofii projektowania, która obejmuje dobór materiałów, konstrukcję mechaniczną, odporność na warunki środowiskowe i diagnostykę predykcyjną. Nowoczesny wyłącznik wysokiego napięcia musi być w stanie pozostawać w stanie uśpienia przez miesiące, a nawet lata, a następnie, w razie potrzeby, zadziałać z absolutną pewnością. Osiągnięcie tego poziomu niezawodności jest triumfem inżynierii.

Podstawą niezawodności jest dobór materiałów. W przypadku ścieżki przewodzącej prąd układ styków jest szczególnie krytyczny. Powierzchnie stykowe są zazwyczaj posrebrzane lub ze stopu srebra i wolframu, wybranego ze względu na ich wysoką przewodność i odporność na zgrzewanie kontaktowe. Nacisk styku jest dokładnie kontrolowany, aby utrzymać niski opór bez powodowania nadmiernego zużycia podczas długiego położenia zamkniętego. Zastosowane smary zostały opracowane specjalnie z myślą o długiej żywotności mechanizmu mechanicznego. Smary wybiera się ze względu na ich zdolność do utrzymywania swoich właściwości w szerokim zakresie temperatur, zapewniając spójne działanie przez cały okres eksploatacji wyłącznika. Nie są to gotowe komponenty; zostały zaprojektowane specjalnie z myślą o wymagającym środowisku wyłącznika wysokiego napięcia.

Równie istotna jest konstrukcja mechaniczna mechanizmu operacyjnego. Mechanizm musi być w stanie przemieszczać masę ruchomego zespołu styków z prędkością wystarczającą do osiągnięcia wymaganego czasu przerwania, wielokrotnie i niezawodnie podczas tysięcy operacji. Osiąga się to poprzez kombinację sprężynowych, hydraulicznych lub pneumatycznych systemów magazynowania energii. Mechanizmy sprężynowe, choć prostsze w konstrukcji, muszą mieć sprężyny, które mogą utrzymać swoją siłę przez dziesięciolecia. Z tego powodu sprężyny są często wstępnie naprężane w fabryce, a mechanizm zaprojektowano tak, aby zminimalizować liczbę ruchomych części, zmniejszając ryzyko zużycia mechanicznego i awarii.

Odporność na warunki środowiskowe to kolejny kluczowy element niezawodności. Wyłączniki wysokiego napięcia są często instalowane na zewnątrz, gdzie są narażone na deszcz, śnieg, lód, mgłę solną i ekstremalne temperatury. Gaz SF6 znajdujący się wewnątrz przerywacza zapewnia czyste, kontrolowane środowisko dla styków, ale konstrukcja zewnętrzna musi być chroniona. Osiąga się to poprzez staranne zaprojektowanie obudowy, uszczelek i zastosowanie wysokiej jakości materiałów odpornych na korozję. Zastosowany izolator ma kluczowe znaczenie; Izolatory ceramiczne lub polimerowe muszą wytrzymywać naprężenia napięciowe i zanieczyszczenia środowiska. Nasza fabryka przy ulLugao Power Co., Ltd.wykorzystuje wyłącznie materiały wysokiej jakości, a nasze wyłączniki są testowane pod kątem odporności na ekstremalne warunki, zapewniając długoterminową niezawodność.

Nowoczesne wyłączniki są coraz częściej wyposażane w systemy monitorowania stanu. Systemy te monitorują mechanizm napędowy, ciśnienie gazu, skok styku i obwód elektryczny. Informacje te służą do przewidywania awarii, umożliwiając zaplanowanie konserwacji przed wystąpieniem problemu. Integracja czujników, takich jak światłowodowe czujniki prądu i napięcia, dostarcza w czasie rzeczywistym danych na temat stanu wyłącznika, co pozwala przenieść konserwację z podejścia opartego na czasie na podejście oparte na stanie. To jest przyszłość niezawodności: nie tylko zapewnienie, że wyłącznik wysokiego napięcia zadziała, gdy zajdzie taka potrzeba, ale także świadomość, że będzie działać ze stale rosnącym stopniem pewności. Łącząc te podejścia, nowoczesny wyłącznik wysokiego napięcia osiąga poziom niezawodności, który był niewyobrażalny jeszcze pokolenie temu.

3. Filar wydajności: w jaki sposób wyłącznik automatyczny może zminimalizować straty?

Wydajność w kontekście wyłącznika wysokiego napięcia nie polega na przekształcaniu energii z jednej postaci w drugą. Chodzi o minimalizację strat w normalnym stanie przewodzenia prądu i zmniejszenie energii potrzebnej do pracy. Wyłącznik znajduje się na ścieżce przepływu mocy przez 99,9% czasu, a jakikolwiek opór na tej ścieżce przyczynia się do strat ciepła (straty I²R) i zmniejszenia wydajności systemu. Dlatego projekt styków i ścieżki prądowej ma kluczowe znaczenie. Nacisk stykowy musi być wystarczający, aby zminimalizować opór stykowy, ale jednocześnie wystarczająco niski, aby uniknąć nadmiernego zużycia. Wybór materiału jest kluczową zmienną; na przykład posrebrzane styki zapewniają ścieżkę o wyjątkowo niskim oporze. Co więcej, konstrukcja styków jest zoptymalizowana, aby uniknąć gorących punktów i miejscowego nagrzewania.

Energia robocza to kolejny czynnik efektywności. Wyłącznik musi mieć możliwość szybkiego otwierania i zamykania styków. Energia potrzebna do tej operacji jest pobierana ze zmagazynowanego źródła energii, takiego jak naładowana sprężyna lub akumulator hydrauliczny. Minimalizacja wymaganej energii zmniejsza rozmiar i koszt mechanizmu, zmniejsza naprężenia komponentów i przyczynia się do ogólnej wydajności systemu. Konstrukcja samowydmuchowa, w której energia łuku wspomaga sprężanie gazu gaszącego, jest doskonałym przykładem tej zasady. Wykorzystując energię własną łuku do wspomagania procesu przerywania, energia mechaniczna wymagana od mechanizmu operacyjnego jest zmniejszona, co poprawia ogólną wydajność urządzenia.

Innym ważnym aspektem wydajności jest stopień wycieku gazu SF6. SF6 jest drogim gazem izolacyjnym, a także silnym gazem cieplarnianym. Każdy wyciek stanowi zarówno koszt finansowy, jak i wpływ na środowisko. Nowoczesne wyłączniki wysokiego napięcia zostały zaprojektowane z myślą o wyjątkowo niskim współczynniku upływu. Wysokiej jakości uszczelki i precyzyjne standardy produkcyjne zapewniają, że gaz pozostanie w komorze przez cały okres jej użytkowania. Technologia uszczelniania w połączeniu z zaawansowanym monitorowaniem gęstości gazu zapewnia, że ​​wyłącznik działa z optymalną wydajnością, bez wycieków do środowiska.

Sprawność wyłącznika wysokiego napięcia wykracza poza jego własne działanie i obejmuje szerszy system elektroenergetyczny. Zapewniając szybkie i niezawodne przerwanie zwarcia, wyłącznik minimalizuje ryzyko uszkodzenia sprzętu i przerw w dostawie prądu, co może wiązać się z ogromnymi kosztami ekonomicznymi. Wyłącznik automatyczny jest kluczowym elementem nowoczesnego i wydajnego systemu elektroenergetycznego. Nasze wyłączniki wysokiego napięcia zostały zaprojektowane nie tylko z myślą o doskonałości w ich własnej funkcji, ale także w celu przyczynienia się do ogólnej wydajności sieci. Poniższa tabela przedstawia najważniejsze cechy zwiększające wydajność naszych modeli wyłączników.

4. Filar bezpieczeństwa: w jaki sposób osiąga się ochronę personelu i systemu?

Bezpieczeństwo w kontekście wyłącznika wysokiego napięcia to koncepcja wieloaspektowa. Obejmuje ochronę samego systemu elektroenergetycznego, zabezpieczając infrastrukturę fizyczną przed uszkodzeniami termicznymi i mechanicznymi w warunkach zwarciowych. Obejmuje również ochronę personelu obsługującego, chroniąc go przed zagrożeniami związanymi ze sprzętem elektrycznym wysokiego napięcia i dużej energii. Awaria w zakresie bezpieczeństwa może mieć katastrofalne skutki, co czyni ją głównym czynnikiem wpływającym na konstrukcję. Bezpieczeństwo nie jest funkcją dodatkową; jest to podstawowa zasada zintegrowana z działaniem wyłącznika.

Bezpieczeństwo zaczyna się od samego przerywacza. Wybór środka izolacyjnego, takiego jak SF6, z natury zapewnia korzyści w zakresie bezpieczeństwa. Gaz jest obojętny i niepalny, co eliminuje ryzyko pożaru i wybuchu związane z wyłącznikami olejowymi. Hermetycznie uszczelniony przerywacz chroni również wewnętrzne styki przed otoczeniem, zapewniając, że funkcja ochronna wyłącznika nie zostanie zakłócona przez zanieczyszczenia zewnętrzne. Obudowa została zaprojektowana tak, aby wytrzymać wewnętrzne ciśnienie łuku, zatrzymując wszelkie potencjalne awarie i chroniąc personel przed skutkami awarii.

Oprócz nieodłącznego bezpieczeństwa przerywacza, nowoczesny wyłącznik wysokiego napięcia zawiera szeroką gamę blokad bezpieczeństwa i funkcji ochronnych. Mechanizm napędowy wyposażony jest w blokady mechaniczne zapobiegające nieprawidłowemu działaniu. Na przykład operacja zamykania jest blokowana mechanicznie, jeśli zostanie wydane polecenie otwarcia, co zapobiega załączeniu wyłącznika w przypadku uszkodzenia. Elektryczny obwód sterujący jest podobnie chroniony za pomocą blokad, aby zapobiec wielokrotnym operacjom, które mogłyby uszkodzić mechanizm. Przełączniki uziemiające są często zintegrowane, zapewniając widoczną i możliwą do sprawdzenia ścieżkę do uziemienia w celach konserwacyjnych. Blokady te są niezbędne dla zapewnienia bezpieczeństwa personelu i niezawodności systemu elektroenergetycznego.

Kolejnym krytycznym aspektem bezpieczeństwa jest ograniczenie prądu zwarciowego. Wyłącznik wysokiego napięcia to podstawowe urządzenie służące do przerywania prądów zwarciowych, a jego zdolność do szybkiego przerywania prądu zwarciowego minimalizuje czas trwania zwarcia. Zmniejsza to naprężenia termiczne i mechaniczne elementów systemu, chroniąc transformatory, kable i generatory przed uszkodzeniem. Dzięki szybkiemu usunięciu usterki wyłącznik zmniejsza również ryzyko awarii wtórnych, takich jak wyładowanie łukowe lub eksplozja, które mogą stanowić zagrożenie dla personelu. Oprócz samego wyłącznika, dla ochrony personelu niezbędne są odpowiednie procedury bezpieczeństwa i szkolenie. Wyłącznik został zaprojektowany z możliwością zdalnego sterowania, co pozwala operatorowi na bezpieczne umieszczenie operatora z dala od sprzętu podczas operacji przełączania.

Równowaga między bezpieczeństwem a innymi filarami jest kluczowa. Wyłącznik zaprojektowany z ekstremalnymi marginesami bezpieczeństwa może być większy, cięższy i droższy. Bezpieczeństwo, jakie zapewnia sprzęt, jest jednak czynnikiem niepodlegającym negocjacjom. Poniższa tabela przedstawia najważniejsze funkcje bezpieczeństwa zintegrowane z naszym wyłącznikiem wysokiego napięcia.

5. Ustawa równoważąca: w jaki sposób te trzy filary są w konflikcie i współdziałają?

Do tej pory badaliśmy niezawodność, wydajność i bezpieczeństwo jako trzy odrębne filary. Jednak prawdziwym wyzwaniem przy projektowaniu wyłączników wysokiego napięcia jest wzajemne oddziaływanie między nimi. Te trzy cele często są ze sobą sprzeczne. Na przykład projekt maksymalizujący niezawodność może obejmować dodatkową redundancję, prowadzącą do zwiększenia masy i kosztów oraz potencjalnie zmniejszającą wydajność. Projekt maksymalizujący wydajność może wykorzystywać lżejsze materiały, ale materiały te mogą nie zapewniać takiej samej długoterminowej niezawodności, jak cięższe, solidniejsze alternatywy. Sztuka inżyniera wyłącznika polega na znalezieniu optymalnego punktu równowagi.

Rozważmy przypadek projektowania styków. Aby osiągnąć wysoką niezawodność, styki muszą być zaprojektowane tak, aby wytrzymywały naprężenia elektryczne i termiczne prądu zwarciowego. Może to wymagać większej powierzchni styku lub mocniejszego materiału, co może zwiększyć rezystancję styku i zmniejszyć wydajność. I odwrotnie, aby osiągnąć wysoką wydajność, należy zminimalizować rezystancję styku, ale może to prowadzić do powstania konstrukcji bardziej podatnej na spawanie stykowe lub erozję. Inżynier musi sprostać tym sprzecznym wymaganiom, wybierając materiały i projekty, które oferują najlepszy kompromis. Podobnie mechanizm napędowy musi być zaprojektowany tak, aby był wysoce niezawodny, ale jego zużycie energii jest czynnikiem wpływającym na ogólną sprawność wyłącznika.

Te trzy filary również współpracują. Wyłącznik automatyczny, który jest wysoce niezawodny, jest również bezpieczniejszy. Jeśli wyłącznik automatyczny nie jest niezawodny, może nie przerwać zwarcia, co może prowadzić do katastrofalnej awarii, która może zagrozić zarówno systemowi, jak i personelowi. Podobnie wydajny wyłącznik jest również bardziej niezawodny, ponieważ działa w niższych temperaturach i powoduje mniejsze obciążenie jego elementów. Zastosowanie technologii samowydmuchu jest doskonałym przykładem tej współpracy: poprawia wydajność poprzez zmniejszenie energii operacyjnej, ale także zwiększa niezawodność poprzez zmniejszenie obciążenia mechanicznego mechanizmu. Integracja systemów monitorowania stanu jest potężnym narzędziem do jednoczesnej poprawy wszystkich trzech filarów. Monitorując stan wyłącznika, system może przewidywać awarie i zapobiegać im, zwiększając niezawodność. Identyfikując nieefektywne tryby pracy, system można zoptymalizować, poprawiając wydajność. Zapewniając wczesne ostrzeganie o potencjalnych problemach, system można wykorzystać do zwiększenia bezpieczeństwa.

Bilans jest dynamiczny. Wraz z postępem technologii zmienia się definicja optymalnej równowagi. Wprowadzenie nowych materiałów, nowych czujników i nowych algorytmów sterowania stale przesuwa granice tego, co jest możliwe. Przyszłość wyłączników wysokiego napięcia to przyszłość jeszcze większej integracji, w której wyłącznik staje się inteligentnym, komunikacyjnym węzłem w sieci cyfrowej. Będzie to system nie tylko niezawodny, wydajny i bezpieczny, ale aktywnie zarządzający własnym zdrowiem, przewidujący własne potrzeby i optymalizujący własną wydajność. To jest przyszłość, którą tworzy nasza fabryka w Lugao.

Poniższa tabela ilustruje, w jaki sposób wybory projektowe wyłącznika wysokiego napięcia mogą wpłynąć na trzy filary, pokazując nieodłączne kompromisy.

Często zadawane pytania (FAQ)

Pytanie 1: Jaka jest typowa żywotność wyłącznika wysokiego napięcia i jakie czynniki wpływają na jego żywotność?

Odpowiedź: Wysokiej jakości wyłączniki wysokiego napięcia, takie jak te produkowane przez Lugao Power Co., Ltd., mają zazwyczaj projektowaną żywotność od 30 do 40 lat. Rzeczywista żywotność zależy od kilku czynników: liczby przerw w prądzie zwarciowym (które degradują styki łukowe), częstotliwości operacji mechanicznych (które wpływają na mechanizm), środowiska otoczenia (korozja, temperatura) i jakości konserwacji. Dobrze utrzymany wyłącznik SF6 z ograniczoną liczbą operacji zwarciowych może z łatwością przekroczyć swój projektowany okres użytkowania. Nasze wyłączniki automatyczne są wyposażone w wymienne styki łukowe, co pozwala na ekonomiczne wydłużenie żywotności. Regularne monitorowanie stanu i konserwacja są kluczem do maksymalizacji żywotności.

Pytanie 2: W jaki sposób wyłącznik wysokiego napięcia radzi sobie z zwarciem prądu stałego (DC), które nie ma naturalnego przejścia przez zero?

Odpowiedź: Wyłączniki wysokiego napięcia są przeznaczone głównie do systemów prądu przemiennego, w których prąd w naturalny sposób przekracza zero dwa razy na cykl. Systemy prądu stałego nie mają tego naturalnego zera, co znacznie utrudnia przerwanie pracy. W przypadku zwarć DC wyłącznik musi wymuszać prąd zerowy. Osiąga się to zwykle w systemach wysokiego napięcia prądu stałego (HVDC) przy użyciu dedykowanego wyłącznika HVDC, który wykorzystuje inny mechanizm przerywania, taki jak podejście hybrydowe wykorzystujące elektronikę mocy do wymuszenia prądu do zera w połączeniu z mechanicznym przełącznikiem do izolowania zwarcia. Nasza fabryka produkuje specjalistyczne wyłączniki wysokiego napięcia do zastosowań HVDC, które wykorzystują te zaawansowane technologie.

Pytanie 3: Jaka jest różnica pomiędzy konfiguracją wyłącznika w zbiorniku martwym a konfiguracją wyłącznika w zbiorniku czynnym?

Odpowiedź: W wyłączniku typu dead tank przerywacz jest umieszczony w uziemionej metalowej obudowie. Zapewnia to wyraźną przewagę w zakresie bezpieczeństwa, ponieważ wysokie napięcie jest zamknięte, a obudowa ma potencjał uziemienia. W wyłączniku zbiornika pod napięciem przerywacz znajduje się pod wysokim napięciem, a zbiornik nie jest uziemiony. Młoty typu Dead Tank są zazwyczaj łatwiejsze w utrzymaniu i oferują większą elastyczność konstrukcyjną, ale są cięższe i droższe. Młoty zbiornikowe na żywo są lżejsze i mają mniejsze straty dielektryczne, co czyni je bardziej wydajnymi w niektórych zastosowaniach. Obydwa projekty są produkowane w naszej fabryce w Lugao Power Co., Ltd., zapewniając naszym klientom wybór oparty na ich specyficznych wymaganiach.

Pytanie 4: Jakie są potencjalne problemy środowiskowe związane z wyłącznikami SF6 i jak sobie z nimi radzimy?

Odpowiedź: SF6 ma wysoki potencjał tworzenia efektu cieplarnianego (GWP), co czyni go silnym gazem cieplarnianym. Branża aktywnie pracuje nad redukcją emisji SF6 poprzez ulepszone uszczelnienie, bardziej rygorystyczne procedury postępowania z gazem i rozwój gazów alternatywnych. Nasza fabryka w Lugao Power Co., Ltd. wdrożyła program minimalizacji wycieków SF6 na poziomie mniejszym niż 0,1% rocznie. Ponadto aktywnie rozwijamy wyłączniki wysokiego napięcia, wykorzystując ekologiczne alternatywy, takie jak AirPlus (mieszanina gazów o znacznie obniżonym GWP), aby zapewnić naszym klientom bardziej zrównoważone rozwiązanie. Przejście na te alternatywy jest kluczowym priorytetem naszych wysiłków badawczo-rozwojowych.

Pytanie 5: Jak obliczyć wymaganą zdolność wyłączania zwarcia dla wyłącznika w mojej podstacji?

Odpowiedź: Wymagana zdolność wyłączania zwarcia jest określana na podstawie maksymalnego prądu zwarciowego, jaki może przepływać w miejscu instalacji wyłącznika. Wymaga to szczegółowego badania systemu elektroenergetycznego, które uwzględnia impedancję źródła, impedancję transformatora i konfigurację sieci. W badaniu zostanie obliczony symetryczny prąd zwarciowy (kA) oraz stosunek X/R, który określa składową stałą prądu zwarciowego. Znamionowy prąd zwarciowy wyłączalny wyłącznika musi być większy niż obliczony prąd i musi być w stanie przerwać pełny asymetryczny prąd zwarciowy. Zespół inżynierów naszej fabryki może pomóc w tych obliczeniach i zapewnić fachowe porady dotyczące odpowiedniego wyłącznika wysokiego napięcia dla Twojego zastosowania.

Wniosek: Przyszłość projektowania wyłączników

Wyłącznik wysokiego napięcia to arcydzieło inżynierii, które musi stale równoważyć konkurencyjne wymagania w zakresie niezawodności, wydajności i bezpieczeństwa. Równowagę tę osiąga się poprzez staranny dobór materiałów, konstrukcję mechaniczną i integrację systemu. W miarę jak systemy elektroenergetyczne ewoluują w stronę większej złożoności, z większą liczbą odnawialnych źródeł energii, generacją rozproszoną i połączeniami wzajemnymi prądu stałego, wymagania dotyczące wyłączników będą tylko rosnąć. Przyszłość wyłączników wysokiego napięcia leży w integracji inteligentnych technologii, umożliwiających konserwację opartą na stanie, optymalizację wydajności w czasie rzeczywistym i bezproblemową integrację z siecią cyfrową. Skromny przełącznik chroniący sieć staje się wyrafinowanym, inteligentnym węzłem.

Lugao Power Co., Ltd. jest oddany przewodzeniu tej ewolucji. Nasze zaangażowanie w badania i rozwój gwarantuje, że nasze wyłączniki wysokiego napięcia znajdują się w czołówce technologii, oferując naszym klientom najlepszą równowagę wydajności, niezawodności i zrównoważonego rozwoju. Zapraszamy do zapoznania się z naszą ofertą produktów i do skontaktowania się z naszym zespołem inżynierów w celu omówienia konkretnych wymagań dotyczących systemu zasilania. Niezależnie od tego, czy planujesz nową podstację, modernizujesz istniejącą, czy też chcesz poprawić wydajność swojej sieci, nasz zespół ekspertów jest gotowy do pomocy.Skontaktuj się z Lugao Power Co., Ltd. Dzisiajaby dowiedzieć się więcej o naszej kompleksowej ofercie wyłączników wysokiego napięcia.
