Jakie są najważniejsze kwestie przy wyborze wyłączników wysokiego napięcia?

Wybór AWyłącznik wysokiego napięciato jedna z najważniejszych decyzji, jakie podejmie inżynier systemu elektroenergetycznego. Nie jest to proste zadanie związane z udzieleniem zamówienia; jest to wybór strategiczny, który na dziesięciolecia wpływa na bezpieczeństwo, niezawodność i wydajność ekonomiczną całej sieci elektrycznej. Źle dobrany wyłącznik wysokiego napięcia może prowadzić do katastrofalnej awarii sprzętu, przedłużających się przerw w dostawie prądu i znacznych strat finansowych. I odwrotnie, dobrze dobrany wyłącznik zwiększa stabilność systemu, minimalizuje przestoje i zapewnia długą żywotność przy możliwych do opanowania wymaganiach konserwacyjnych. Wyzwanie polega na tym, że proces selekcji obejmuje złożone wzajemne oddziaływanie czynników elektrycznych, mechanicznych, środowiskowych i ekonomicznych. Artykuł ten zapewnia ustrukturyzowane ramy, które poprowadzą inżynierów przez tę kluczową decyzję, opierając się na dziesięcioleciach doświadczenia w branży i praktycznej wiedzy terenowej.

W tym przewodniku szczegółowo omówimy proces wyboru, sprawdzając najważniejsze parametry, które należy wziąć pod uwagę, od podstawowych parametrów elektrycznych po dostępne obecnie zaawansowane funkcje monitorowania stanu. Zbadamy dominujące technologie — SF6, próżnię i pojawiające się ekoefektywne alternatywy — oraz omówimy ich mocne i słabe strony w przypadku różnych zastosowań. Zajmiemy się także praktycznymi realiami instalacji, obsługi i konserwacji, upewniając się, że wybrany wyłącznik wysokiego napięcia nie tylko spełnia specyfikacje techniczne, ale także jest dostosowany do możliwości operacyjnych obiektu użyteczności publicznej lub obiektu przemysłowego. Rozumiejąc kluczowe kwestie omówione w tym artykule, inżynierowie mogą podejmować świadome i pewne decyzje, które zapewniają długoterminową integralność ich systemów zasilania. Nasza fabryka przy ulLugao Power Co., Ltd.produkuje wyłączniki wysokiego napięcia od ponad dwudziestu lat, a wiedzę tę zebraliśmy na podstawie naszego rozległego doświadczenia w dostarczaniu rozwiązań klientom na całym świecie.

Spis treści

• 1. Podstawa: jakie są krytyczne parametry elektryczne?
• 2. Decyzja dotycząca technologii: które medium zakłócające będzie dla Ciebie odpowiednie?
• 3. Względy środowiskowe i instalacyjne: gdzie będzie działać?
• 4. Ekonomia własności: wykraczająca poza cenę zakupu
• 5. Przyszłościowe rozwiązania: jak będziesz konserwować i monitorować młot?
• Częstey Zadawane pytania (FAQ)
• Wnioski i dalsze kroki

1. Podstawa: jakie są krytyczne parametry elektryczne?

Wyobraź sobie inżyniera stacji elektroenergetycznej, którego zadaniem jest modernizacja rozdzielni 145 kV. Projekt wymaga nowego wyłącznika wysokiego napięcia do ochrony krytycznej linii przesyłowej. Istniejąca infrastruktura obejmuje transformator o mocy 40 MVA, a poziom zwarcia na magistrali obliczono na 40 kA. Proces selekcji rozpoczyna się od szeregu podstawowych parametrów elektrycznych, które definiują możliwości wyłącznika. Te oceny nie są liczbami arbitralnymi; są matematycznym wyrażeniem zdolności wyłącznika do bezpiecznego i niezawodnego działania w środowisku elektrycznym systemu elektroenergetycznego. Inżynier musi skrupulatnie ocenić każdą ocenę, aby upewnić się, że wybrane urządzenie nie jest zaniżone lub zawyżone. Poniższa tabela przedstawia podstawowe parametry elektryczne i ich praktyczne znaczenie.

Podstawą wyboru jest napięcie znamionowe. Jest to maksymalne napięcie ciągłe, jakie może wytrzymać wyłącznik wysokiego napięcia. W przypadku systemu 145 kV wyłącznik musi być przystosowany do napięcia co najmniej 145 kV. Jednak ważne jest również, aby wziąć pod uwagę maksymalne napięcie robocze, które może być nieco wyższe od napięcia nominalnego. Prąd znamionowy musi być wystarczający do przeniesienia normalnego obciążenia, z marginesem na przyszły wzrost. Jednak prąd wyłączalny zwarciowy jest najważniejszym wskaźnikiem bezpieczeństwa. Określa maksymalny prąd zwarciowy, który wyłącznik wysokiego napięcia może bezpiecznie przerwać. Jeżeli wartość ta jest zbyt niska, w przypadku awarii wyłącznik może ulec katastrofalnej awarii. W Lugao Power Co., Ltd. oferujemy szeroką gamę wyłączników wysokiego napięcia o różnych zdolnościach wyłączania zwarciowego, aby dopasować się do różnych wymagań systemowych, zapewniając, że urządzenie nie będzie ani zawyżone, ani niedostateczne.

TRV to być może najbardziej subtelny, ale równie ważny wskaźnik. Kiedy wyłącznik przerywa zwarcie, na stykach otwierających pojawia się stan przejściowy napięcia. Ten TRV charakteryzuje się amplitudą, szybkością narastania i częstotliwością. Wyłącznik wysokiego napięcia musi być zaprojektowany tak, aby wytrzymać TRV bez ponownego zapłonu łuku. TRV jest określany na podstawie impedancji systemu i punktu na fali, w którym następuje przerwa. Dla konkretnego zastosowania TRV należy obliczyć lub uzyskać z badań systemu i porównać z znamionową wydajnością TRV wyłącznika. Zespół inżynierów naszej fabryki zapewnia wsparcie w ocenie tych złożonych parametrów, pomagając klientom wybrać wyłącznik wysokiego napięcia, który jest idealnie dopasowany do przejściowych charakterystyk ich konkretnej sieci.

2. Decyzja dotycząca technologii: które medium zakłócające będzie dla Ciebie odpowiednie?

Po określeniu parametrów elektrycznych inżynier staje przed podstawową decyzją technologiczną: jakiego rodzaju medium przerywającego powinien użyć wyłącznik wysokiego napięcia? Na rynku dominują trzy główne technologie: gaz SF6, próżnia i olej. Jednakże wyłączniki oleju są coraz rzadsze w nowych instalacjach, a branża aktywnie opracowuje ekologicznie wydajne alternatywy. Każda technologia ma inne cechy, które sprawiają, że nadaje się do różnych zastosowań. Decyzja nie jest wyłącznie kwestią kosztów; obejmuje ocenę wydajności, wpływu na środowisko, potrzeb konserwacyjnych i specyficznych warunków pracy instalacji. Przyjrzyjmy się szczegółowo każdej z kluczowych technologii.

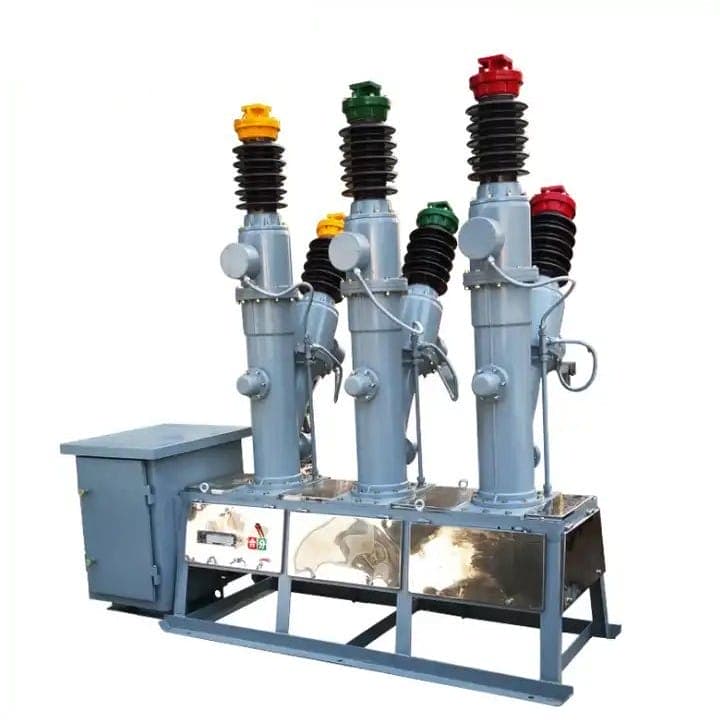

Wyłączniki SF6są dominującą technologią w zastosowaniach wysokiego napięcia (72,5 kV i więcej). Wykorzystują gaz sześciofluorku siarki (SF6) zarówno jako środek izolujący, jak i gaszący łuk. SF6 jest wysoce elektroujemny, co oznacza, że ​​pochłania wolne elektrony z łuku, szybko dejonizując przerwę i zapobiegając ponownemu zajarzeniu łuku. Ta właściwość sprawia, że ​​wyłączniki SF6 są wyjątkowo skuteczne w przerywaniu prądów zwarciowych, charakteryzują się dużą obciążalnością prądową i krótkimi czasami przerwania. Są także kompaktowe i wymagają mniej miejsca niż inne technologie. Jednakże SF6 jest silnym gazem cieplarnianym, którego potencjał globalnego ocieplenia (GWP) jest 23 500 razy większy niż CO2. Doprowadziło to do zwiększenia kontroli i wprowadzenia przepisów dotyczących jego stosowania. Nasza fabryka w Lugao opracowała gamę wyłączników wysokiego napięcia SF6 o współczynniku wycieku mniejszym niż 0,1% rocznie, co znacznie zmniejsza ich wpływ na środowisko.

Wyłączniki próżniowesą dominującą technologią w zastosowaniach średniego napięcia (do 40,5 kV). Jako medium przerywające wykorzystują próżnię. Kiedy styki się rozłączają, łuk jest zamykany w przerywaczu próżni. Łuk gaśnie przy pierwszym zerowym prądzie, ponieważ próżnia nie zapewnia ścieżki przewodzącej, która umożliwiałaby ponowne zajarzenie łuku. Wyłączniki próżniowe są wysoce niezawodne, wymagają niewielkiej konserwacji i są przyjazne dla środowiska. Nie można ich jednak stosować przy wyższych napięciach, ponieważ wytrzymałość dielektryczna przerywacza próżniowego jest ograniczona. Są również wrażliwe na przepięcia, np. spowodowane przełączaniem nieobciążonych transformatorów. W przypadku zastosowań wysokiego napięcia pojedynczy przerywacz próżniowy jest niewystarczający i konieczne byłoby zastosowanie wielu przerywaczy połączonych szeregowo, co zwiększa złożoność i koszty.

Ekologiczne alternatywypojawiają się w odpowiedzi na obawy środowiskowe związane z SF6. Technologie te wykorzystują gazy o znacznie niższym GWP, takie jak AirPlus (mieszanina azotu i tlenu ze śladową ilością fluoroketonu) lub inne gazy syntetyczne. Gazy te oferują podobne właściwości dielektryczne i gaszenie łuku jak SF6, ale ich współczynnik GWP jest od 100 do 2000 razy niższy. Jest to znacząca zaleta dla przedsiębiorstw użyteczności publicznej i przemysłu, które chcą zmniejszyć swój ślad węglowy. Jednakże te alternatywy nie są jeszcze tak powszechnie stosowane jak SF6 i mogą wymagać większych obudów wyłączników lub innych konstrukcji mechanicznych. Nasza fabryka aktywnie rozwija wyłączniki wysokiego napięcia przy użyciu ekologicznych gazów, zapewniając naszym klientom realną i odpowiedzialną dla środowiska ścieżkę rozwoju.

Poniższa tabela zawiera zwięzłe podsumowanie kluczowych kwestii dla każdej technologii.

3. Względy środowiskowe i instalacyjne: gdzie będzie działać?

Środowisko fizyczne, w którym zostanie zainstalowany wyłącznik wysokiego napięcia, jest krytycznym czynnikiem przy jego wyborze. Ten sam wyłącznik, który działa bezbłędnie w kontrolowanej klimatycznie podstacji wewnętrznej, może przedwcześnie ulec awarii w środowisku przybrzeżnym z mgłą solną lub w środowisku pustynnym z ekstremalnymi upałami i zapyleniem. Inżynierowie muszą ocenić warunki środowiskowe w proponowanym miejscu instalacji i dopasować je do odpowiedniego projektu wyłącznika. Kluczowymi czynnikami środowiskowymi, które należy wziąć pod uwagę, są: temperatura otoczenia, wilgotność, wysokość nad poziomem morza, poziom zanieczyszczenia, aktywność sejsmiczna i obecność czynników korozyjnych. Każdy z tych czynników może znacząco wpłynąć na niezawodność i trwałość wyłącznika wysokiego napięcia.

Temperaturajest głównym problemem. Mechanizm napędowy, gaz izolacyjny (w przypadku SF6 lub ekoefektywnych alternatyw) oraz właściwości dielektryczne izolacji zależą od temperatury. Na przykład gaz SF6 ulega skropleniu w niskich temperaturach (około -25°C przy ciśnieniu 5 barów), co zmniejsza jego zdolność izolacyjną i przerywającą. Aby rozwiązać ten problem, wyłączniki SF6 instalowane w zimnym klimacie są wyposażone w grzejniki i systemy monitorowania gęstości gazu, które wykrywają spadki ciśnienia gazu spowodowane skraplaniem. Podobnie ekstremalne ciepło może przyspieszyć starzenie się materiałów izolacyjnych i zwiększyć zużycie elementów mechanicznych. Nasza fabryka oferuje wyłączniki wysokiego napięcia z szeroką gamą opcji temperaturowych pracy, w tym pakiety do stosowania w niskich temperaturach do instalacji w warunkach arktycznych.

Wysokośćto kolejny ważny czynnik. Wraz ze wzrostem wysokości ciśnienie powietrza maleje, co zmniejsza wytrzymałość dielektryczną powietrza. W przypadku instalacji na zewnątrz o długości powyżej 1000 metrów należy zwiększyć odległości izolacyjne. W przypadku młotów SF6 ciśnienie gazu jest zwykle regulowane w celu skompensowania obniżonego ciśnienia atmosferycznego.Zanieczyszczeniez obszarów przemysłowych, regionów przybrzeżnych lub obszarów rolniczych może prowadzić do gromadzenia się zanieczyszczeń przewodzących na izolatorach, zwiększając ryzyko przeskoków zewnętrznych. Rozwiązanie tego problemu polega na określeniu izolatorów o większej drodze upływu lub zastosowaniu powłok zapobiegających zanieczyszczeniom. Nasza fabryka w Lugao oferuje wyłączniki wysokiego napięcia z konfigurowalnymi poziomami izolacji, aby spełnić określone wymagania dotyczące klasy zanieczyszczenia w miejscu instalacji.

Aktywność sejsmicznanależy uwzględnić w obszarach narażonych na trzęsienia ziemi. Wyłącznik wysokiego napięcia musi być w stanie wytrzymać obciążenia dynamiczne generowane przez zdarzenie sejsmiczne. Wiąże się to z zaprojektowaniem konstrukcji wsporczej i zapewnieniem, że elementy mechaniczne młota wytrzymają narzucone przyspieszenie. Środowiska korozyjne, takie jak te występujące w pobliżu regionów przybrzeżnych lub w zakładach chemicznych, wymagają szczególnej uwagi przy doborze materiałów. Łączniki ze stali nierdzewnej, odporne na korozję powłoki obudowy i staranne uszczelnienie wszystkich komponentów są niezbędne, aby zapobiec przedwczesnym awariom. Dokładnie oceniając te czynniki środowiskowe, inżynierowie mogą wybrać wyłącznik wysokiego napięcia, który będzie nie tylko odpowiedni pod względem elektrycznym, ale także wystarczająco wytrzymały fizycznie, aby wytrzymać trudy środowiska pracy.

4. Ekonomia własności: wykraczająca poza cenę zakupu

Początkowa cena zakupu wyłącznika wysokiego napięcia jest często najbardziej widocznym kosztem, ale stanowi tylko ułamek całkowitego kosztu posiadania w całym okresie użytkowania urządzenia. Kompleksowa analiza ekonomiczna musi uwzględniać nie tylko cenę zakupu, ale także koszt instalacji, bieżące koszty konserwacji i eksploatacji oraz koszt ewentualnej utylizacji lub wymiany. Wybór młota o wyższym koszcie początkowym, ale niższych wymaganiach konserwacyjnych może być znacznie bardziej ekonomiczny w dłuższej perspektywie. I odwrotnie, wybór taniego młota niskiej jakości może prowadzić do częstych awarii, wysokich kosztów konserwacji i kosztownych przestojów. Decyzja ekonomiczna musi opierać się na analizie kosztów cyklu życia, która odzwierciedla specyficzny kontekst operacyjny instalacji.

Koszty instalacjimoże się znacznie różnić w zależności od typu i konstrukcji wyłącznika wysokiego napięcia. Młoty SF6 wymagają specjalistycznego sprzętu do obsługi gazu i przeszkolonego personelu do instalacji, co zwiększa koszty. Wyłączniki próżniowe są zazwyczaj prostsze w montażu.Koszty utrzymaniastanowią istotny składnik kosztów cyklu życia. Młoty SF6 wymagają okresowej konserwacji, obejmującej kontrolę ciśnienia gazu, zużycia styków i działania mechanicznego. Należy ściśle przestrzegać procedur postępowania z gazem. Z kolei wyłączniki próżniowe są uszczelnione na całe życie i wymagają bardzo niewielkiej konserwacji. W analizie ekonomicznej należy uwzględnić częstotliwość konserwacji i koszt części zamiennych.

Koszty operacyjneuwzględniają straty energii w głównych stykach wyłącznika, które są zazwyczaj małe, ale nie można ich pominąć.Koszty przestojusą być może najbardziej znaczącą zmienną. W wielu branżach godzina przestoju może kosztować utratę produkcji dziesiątki tysięcy dolarów. Bardziej niezawodny wyłącznik wysokiego napięcia o mniejszym prawdopodobieństwie awarii może zapewnić znaczne korzyści ekonomiczne poprzez zmniejszenie ryzyka kosztownych przestojów. Aby pomóc klientom w tej analizie, nasza fabryka w Lugao Power Co., Ltd. oferuje usługę oceny kosztów cyklu życia, która zapewnia szczegółowe porównanie całkowitego kosztu posiadania różnych opcji wyłącznika.

5. Przyszłościowe rozwiązania: jak będziesz konserwować i monitorować młot?

Wybór wyłącznika wysokiego napięcia nie jest decyzją, która kończy się w momencie zasilenia urządzenia. Długoterminowa wydajność i niezawodność młota zależą od dobrze zaplanowanej strategii konserwacji i monitorowania. Wymagania dotyczące konserwacji różnią się w zależności od technologii, ale proaktywne podejście jest niezbędne, aby zapewnić dziesięciolecia niezawodnej obsługi. Trend w branży zmierza w kierunku konserwacji opartej na stanie, która wykorzystuje ciągłe monitorowanie kluczowych parametrów wyłącznika wysokiego napięcia w celu przewidzenia, kiedy konieczna będzie konserwacja, zamiast polegać na ustalonym harmonogramie. Takie podejście maksymalizuje dostępność wyłącznika i minimalizuje ryzyko nieoczekiwanych awarii.

Kluczowe parametry, które należy monitorować, obejmują: synchronizację mechanizmu operacyjnego, skok i rezystancję styków, gęstość i ciśnienie gazu SF6, temperaturę krytycznych komponentów oraz stan obwodu elektrycznego. Nowoczesny wyłącznik wysokiego napięcia może być wyposażony w czujniki, które w sposób ciągły monitorują te parametry i raportują je do centralnego systemu sterowania. Dzięki temu zespoły konserwacyjne mogą wcześnie identyfikować problemy, zanim staną się poważne. Nasze fabryczne wyłączniki wysokiego napięcia są kompatybilne z szeroką gamą systemów monitorowania stanu, umożliwiając naszym klientom wdrożenie strategii konserwacji opartej na stanie. Zapewniamy również kompleksowe szkolenia personelu zajmującego się konserwacją w zakresie kontroli, testowania i naprawy naszych urządzeń.

Często zadawane pytania (FAQ)

Pytanie 1: Jak określić prawidłową zdolność wyłączania zwarciowego dla mojej aplikacji?

Odpowiedź: Zdolność wyłączania zwarcia musi być równa lub większa niż maksymalny obliczony prąd zwarciowy w miejscu instalacji wyłącznika. Jest to ustalane na podstawie szczegółowego badania systemu elektroenergetycznego, które uwzględnia źródła prądu zwarciowego (generatory, sieć), impedancję transformatorów, linii przesyłowych i kabli oraz konfigurację systemu. W wyniku badania zostanie określona wartość symetrycznego prądu zwarciowego (kA) oraz współczynnik X/R, który określa prąd asymetryczny. Znamionowy prąd zwarciowy wyłączalny wyłącznika, który jest wartością symetryczną, musi być większy niż obliczony prąd symetryczny, a wyłącznik musi także być w stanie przerwać prąd asymetryczny. Nasz zespół inżynierów w Lugao Power Co., Ltd. może pomóc w tym obliczeniu.

Pytanie 2: Jaka jest różnica między martwym zbiornikiem a wyłącznikiem aktywnego zbiornika?

Odpowiedź: W wyłączniku wysokiego napięcia w zbiorniku martwym przerywacz jest umieszczony w uziemionej metalowej obudowie. Zapewnia to wyraźną przewagę w zakresie bezpieczeństwa, ponieważ wysokie napięcie jest zamknięte, a obudowa ma potencjał uziemienia. Są zazwyczaj łatwiejsze w utrzymaniu i oferują większą elastyczność projektowania dla dodatkowego wyposażenia, takiego jak przekładniki prądowe. W wyłączniku zbiornika pod napięciem wyłącznik znajduje się pod wysokim napięciem, a zbiornik nie jest uziemiony. Młoty zbiornikowe na żywo są lżejsze i mają mniejsze straty dielektryczne, co czyni je bardziej wydajnymi w niektórych zastosowaniach. Wybór zależy od konkretnego projektu podstacji i filozofii inżynierskiej przedsiębiorstwa.

Pytanie 3: Jak wybrać pomiędzy wyłącznikiem SF6 a ekologiczną alternatywą?

Odpowiedź: Wybór zależy od wymagań aplikacji i priorytetów środowiskowych operatora. Wyłączniki SF6 mają udokumentowane doświadczenie w zakresie wysokiej niezawodności i doskonałej zdolności przerywania i są dostępne dla wszystkich poziomów napięcia. Ekologiczne alternatywy, takie jak AirPlus, oferują znacznie niższy współczynnik GWP, co czyni je atrakcyjnymi dla organizacji zaangażowanych w zrównoważony rozwój. Jednakże te alternatywy mogą mieć wyższy koszt początkowy i mogą nie być dostępne dla wszystkich poziomów napięcia. Nasza fabryka w Lugao Power Co., Ltd. oferuje opcje zarówno SF6, jak i ekologiczne, umożliwiając naszym klientom dokonanie wyboru, który równoważy wydajność, koszty i odpowiedzialność za środowisko.

Pytanie 4: Jakie jest znaczenie przejściowego napięcia powrotnego (TRV) przy wyborze wyłącznika?

Odpowiedź: TRV to napięcie pojawiające się na stykach wyłącznika wysokiego napięcia natychmiast po przerwaniu łuku. TRV może być złożony, z dużą szybkością narastania i wartością szczytową, i zależy od indukcyjności i pojemności systemu. Wyłącznik wysokiego napięcia musi wytrzymywać TRV bez ponownego załączenia. Jest to krytyczny czynnik przy określaniu zdolności przerywania, szczególnie w przypadku wyłączników zlokalizowanych w pobliżu transformatorów lub dławików. Zespół inżynierów naszej fabryki może pomóc w ocenie wymagań TRV dla konkretnego zastosowania i wybrać wyłącznik o odpowiedniej znamionowej wydajności TRV.

Pytanie 5: Jak często należy konserwować wyłącznik wysokiego napięcia?

Odpowiedź: Częstotliwość konserwacji zależy od typu wyłącznika i warunków pracy. Młoty SF6 wymagają zazwyczaj przeglądów i konserwacji co 5–10 lat, w zależności od zaleceń producenta i liczby operacji. Konserwacja obejmuje sprawdzenie gęstości gazu, zużycia styków i mechanizmu operacyjnego. Dzięki integracji systemów monitorowania stanu możemy przejść na podejście do konserwacji opartej na stanie, w którym konserwacja jest wykonywana tylko wtedy, gdy dane z monitorowania wskazują na potrzebę.

Wniosek: dokonanie właściwego wyboru zapewniającego niezawodną przyszłość

Wybór odpowiedniego wyłącznika wysokiego napięcia to kluczowa decyzja inżynieryjna, która przez dziesięciolecia wpływa na bezpieczeństwo, niezawodność i wydajność ekonomiczną systemu elektroenergetycznego. Uważnie rozważając parametry elektryczne, opcje technologiczne, czynniki środowiskowe, koszty cyklu życia i strategie konserwacji, inżynierowie mogą dokonywać świadomych wyborów, które zapewnią długoterminową integralność ich sieci. Decyzja wymaga głębokiego zrozumienia wymagań aplikacji i dokładnej oceny dostępnych opcji. W Lugao Power Co., Ltd. jesteśmy zaangażowani we wspieranie naszych klientów w całym procesie selekcji, zapewniając fachowe wskazówki, niezawodne produkty i kompleksowe wsparcie posprzedażowe.
