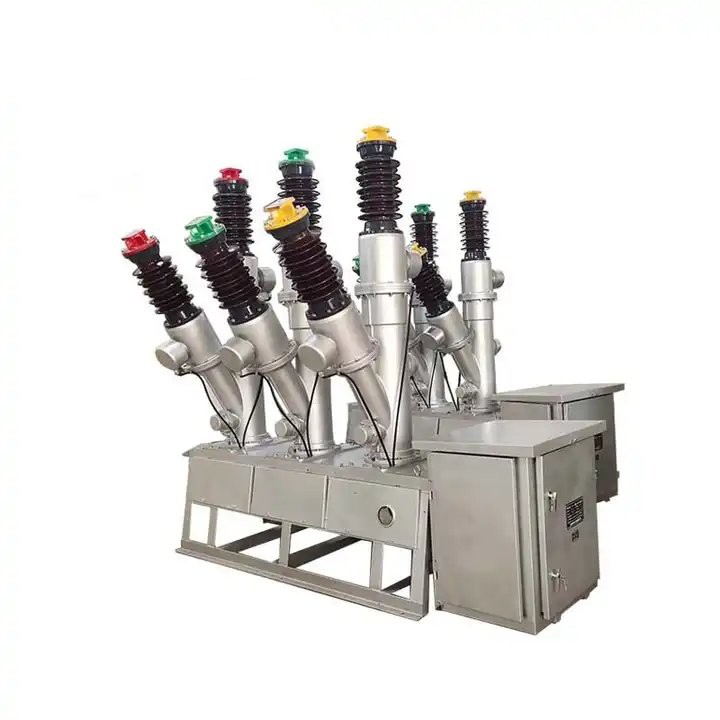

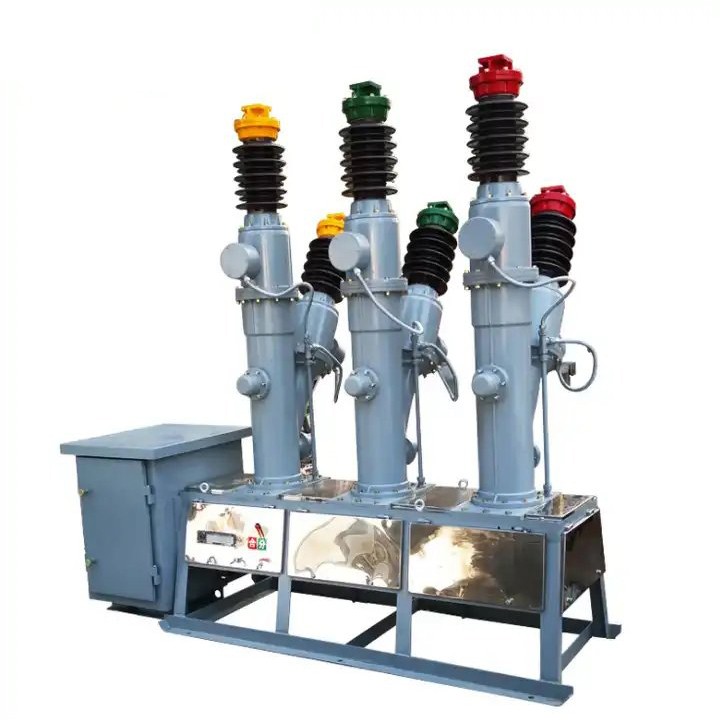

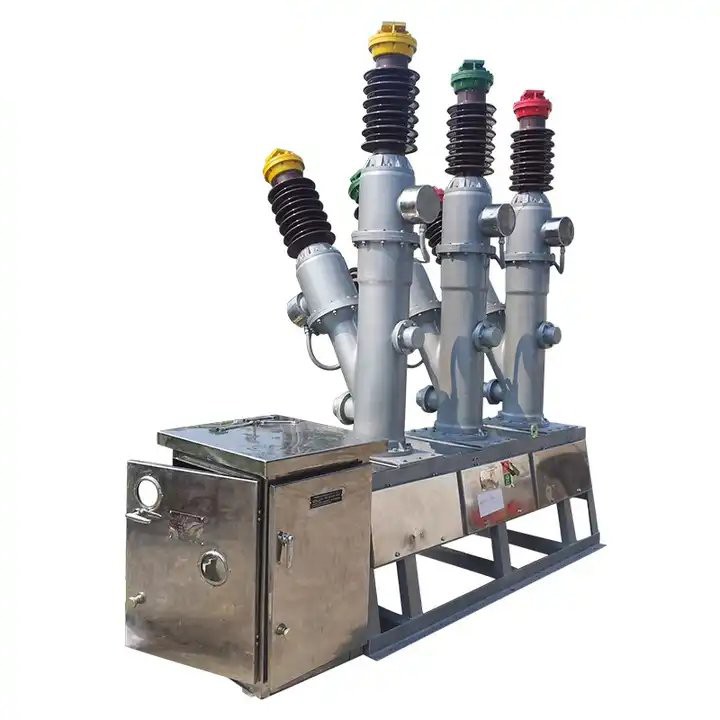

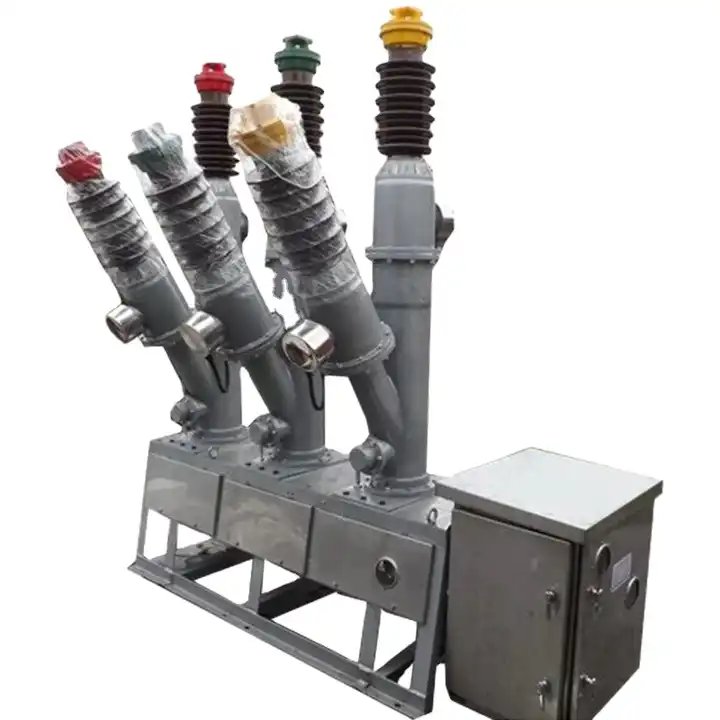

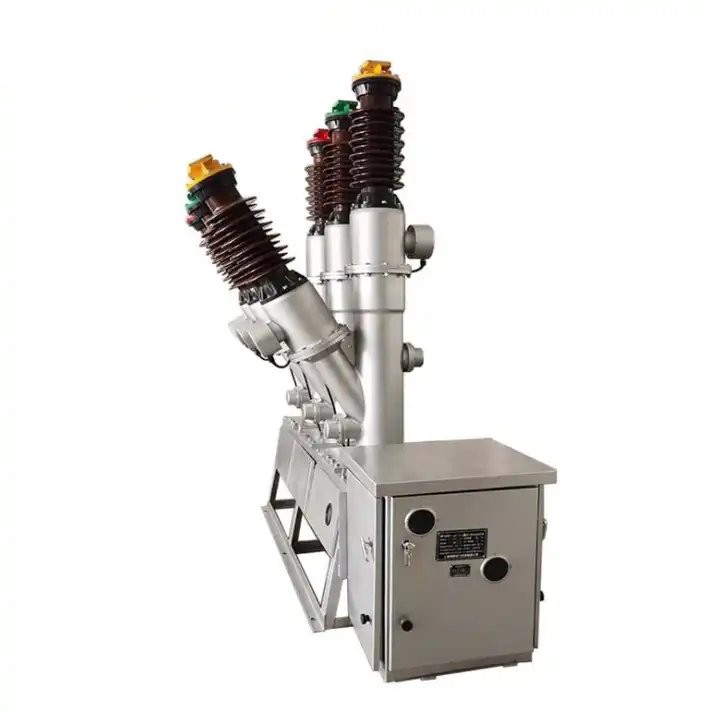

Wysokonapięciowy zewnętrzny wyłącznik gazowy SF6 40,5 kV

LiuGao jest wyspecjalizowanym producentem wysokonapięciowych zewnętrznych wyłączników gazowych SF6 o napięciu 40,5 KV. Wyłącznik gazowy SF6 ma całkowicie zamkniętą konstrukcję, a uzwojenie wtórne jest uszczelnione w korpusie odlewu z żywicy epoksydowej, aby zapewnić działanie izolacyjne. Wyłącznik LW8-40.5Y SF6 charakteryzuje się solidnym mechanizmem o żywotności przekraczającej 3000 operacji, co zapewnia długoterminową niezawodność. Jego działanie uszczelniające jest niezawodne dzięki zastosowaniu importowanych podkładek gumowych. Uszczelnienie dynamiczne zawiera pierścień uszczelniający typu „V” z konstrukcją kompensującą nacisk sprężyny i listwą zaciskową wtórną, dostarczoną przez przedsiębiorstwo spółdzielcze, zapewnia roczny współczynnik wycieku powietrza na poziomie mniejszym niż 1%. Dodatkowo wbudowany przekładnik prądowy ma całkowicie zamkniętą konstrukcję, z uszczelnionym uzwojeniem wtórnym w odlewie z żywicy epoksydowej, aby zapewnić optymalną wydajność izolacji.

Wyślij zapytanie

Opis produktu

Liugao jest dostawcą wysokonapięciowego zewnętrznego wyłącznika gazowego SF6 o napięciu 40,5 kV. Zewnętrzny wyłącznik instalacyjny HV SF6 LW8-40.5 jest przeznaczony do trójfazowych zewnętrznych zastosowań elektrycznych wysokiego napięcia prądu przemiennego 50 Hz w systemach przesyłowych i dystrybucyjnych 35 kV. Służy do sterowania i zabezpieczania, może być również stosowany do otwierania i zamykania wyłączników stykowych i baterii kondensatorów, z opcją włączenia przekładnika prądowego do celów pomiarowych i ochronnych. Wyłącznik jest wyposażony w sprężynowy mechanizm napędowy typu CT14 i jest zgodny zarówno z normą krajową GB1984-89 zatytułowaną „Wyłączniki wysokiego napięcia prądu przemiennego”, jak i normą Międzynarodowej Komisji Elektrotechnicznej IEC56, określoną w publikacji „Wysokiej jakości wyłącznik napięcia prądu przemiennego.”

Zewnętrzny wyłącznik gazowy SF6 wysokiego napięcia 40,5 KV Środowisko pracy

1. Wysokość: nie więcej niż 2500; metry; płaskowyż 4000 metrów;

2. Temperatura otoczenia: -30°C-+40°C (wymagania specjalne -40°C-+40°C);

3. Wilgotność względna: średnia dobowa nie przekracza 95%, średnia miesięczna nie przekracza 90% (25°C);

4. Prędkość wiatru: nie więcej niż 35 m/s; poziom zanieczyszczenia to I; droga pełzania tulei porcelanowej wynosi 1050mm (1320mm) (nominalna droga pełzania nie jest mniejsza niż 25mm/kV);

5. Światło słoneczne: 0,1 w/cm;

Specyfikacja wysokonapięciowego zewnętrznego wyłącznika gazowego SF6 40,5 KV

Bez opisu		parametry techniczne
1	Napięcie znamionowe, kV	72.5			126	145	252
3	Częstotliwość znamionowa, Hz	50/60
4	Prąd znamionowy, A	1600 ~ 4000					3150 ~ 4000
	1min Napięcie wytrzymywane częstotliwości sieciowej	140		230		265	460
	Napięcie wytrzymywane przez impuls piorunowy	325		550		650	1050
5	Znamionowe wyłączanie zwarciowe	25 ~ 40					40 ~ 63
	prąd, kA
7	Znamionowe wyłączenie zwarciowe	63 ~ 100					100 ~ 157,5
	prąd (szczyt), kA
8	Znamionowy krótki czas trwania, s	3	3			3	3
	Znamionowy prąd wyłączający poza fazą	10	10			10	10
	Ładowanie kabla znamionowego (linii).	10	31.5			50	125
	prąd przerywający
	Znamionowe ciśnienie gazu, Mpa	0,4 0,5				0.5	0.6
	Sekwencja operacji	O-0,3s-CO-180s-CO
	Wskaźnik wycieku gazu SF6 (rocznie)	≤1%
14	Pierwszy z kilku genów	1.5		1.55		1.5	1.3
	Rezystancja pętli głównej, μΩ	≤40		≤45		≤45	≤50
	Napięcie grzejnika	AC220
	Napięcie obwodu sterującego i obwodu sygnałowego	DC220, DC230
	Napięcie silnika	DC220, DC230
