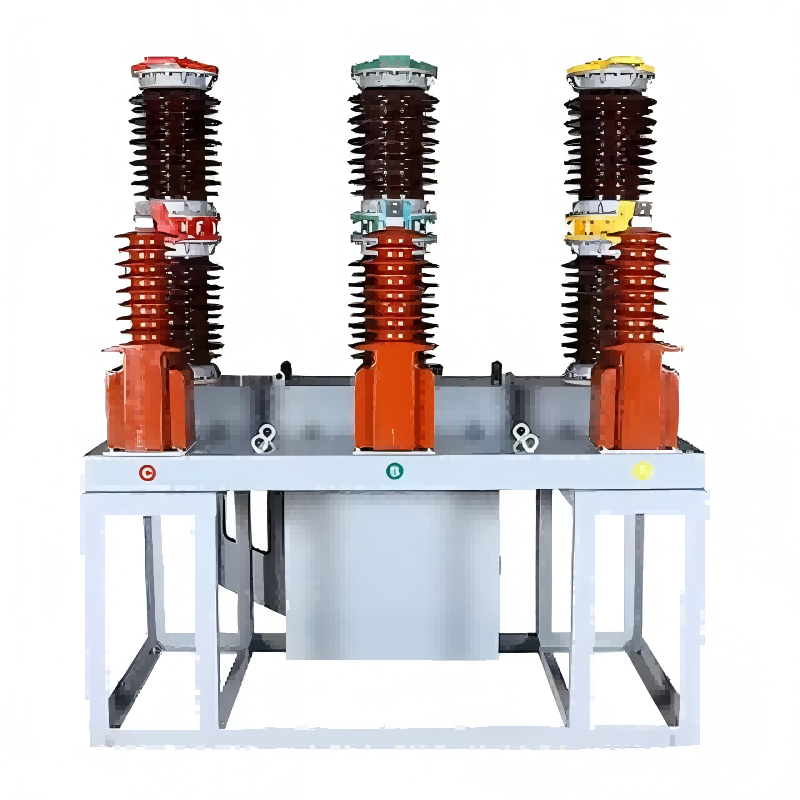

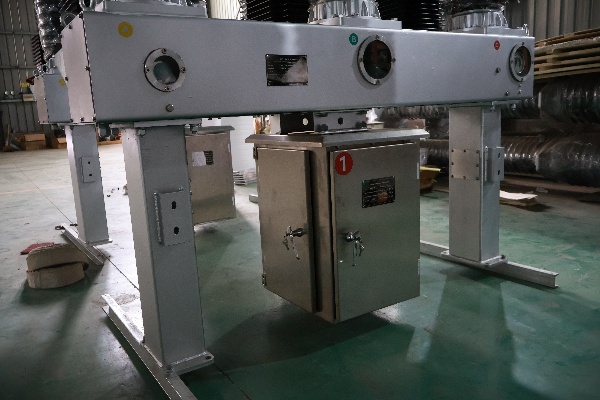

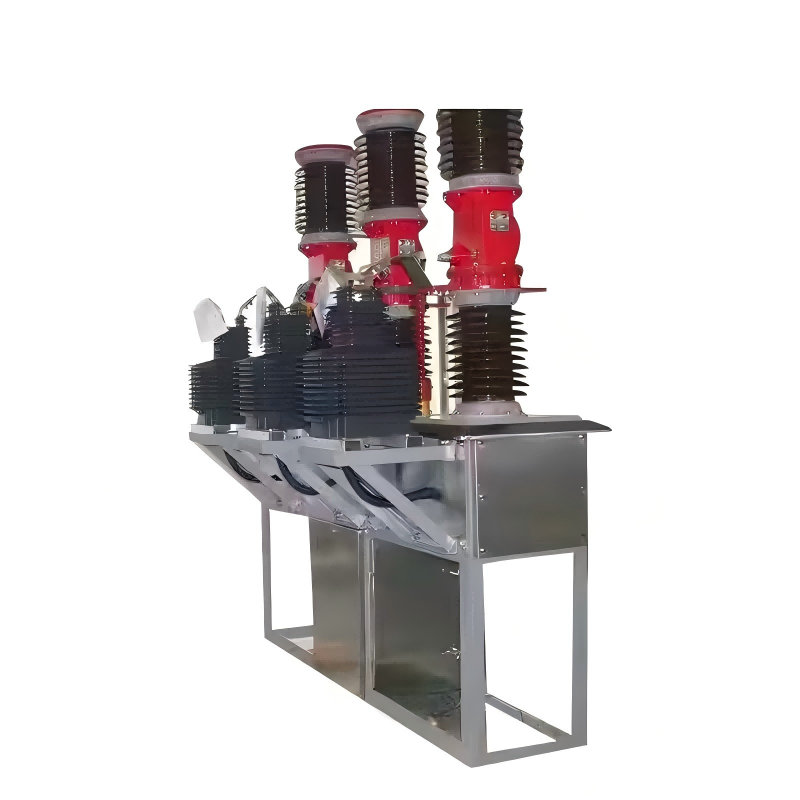

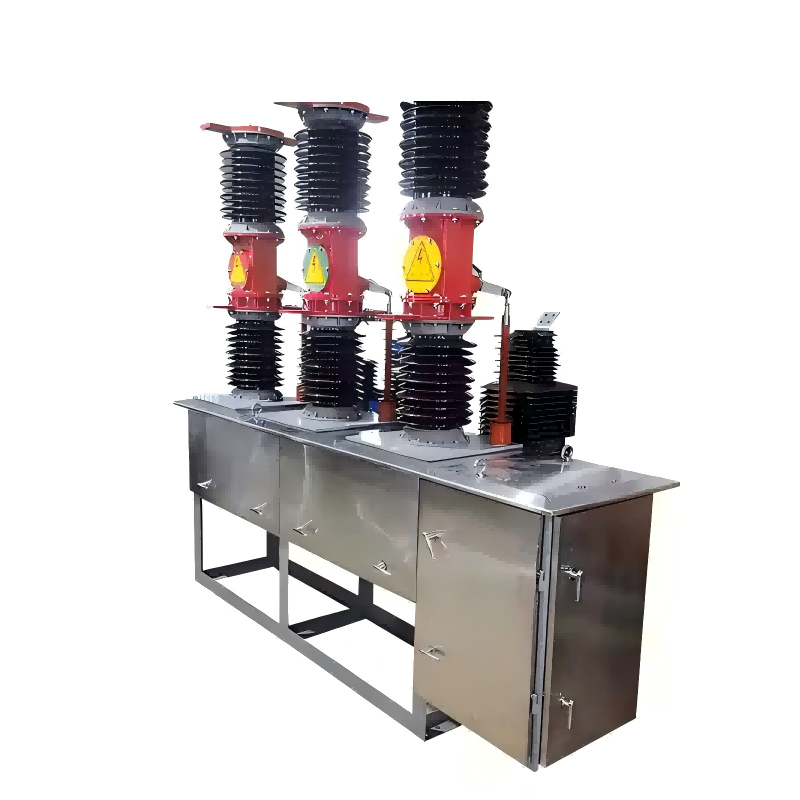

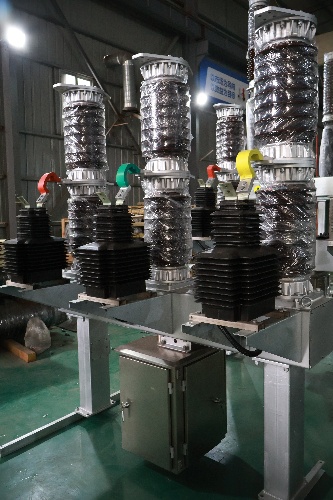

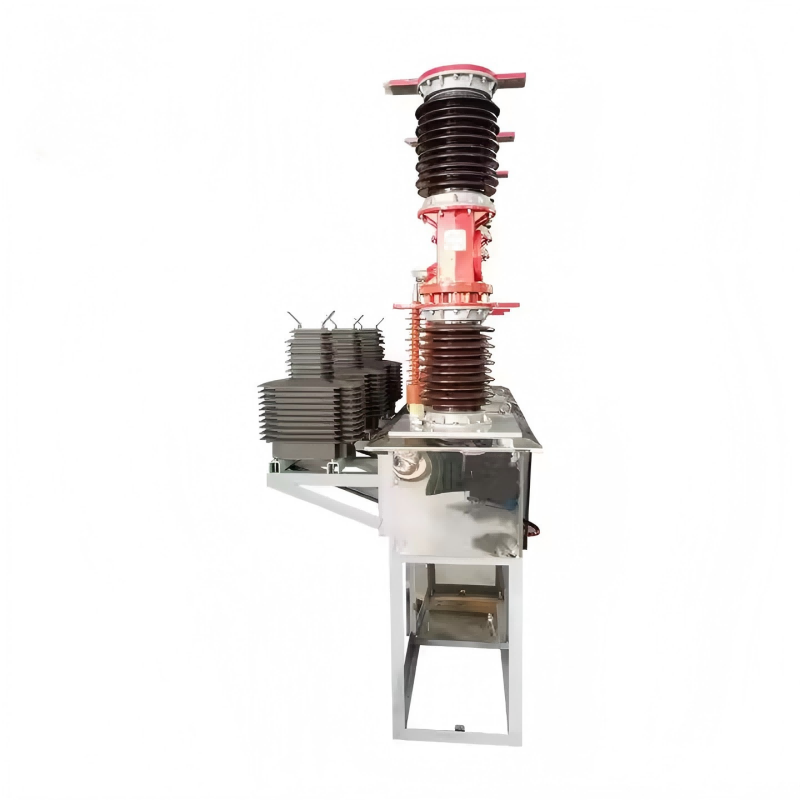

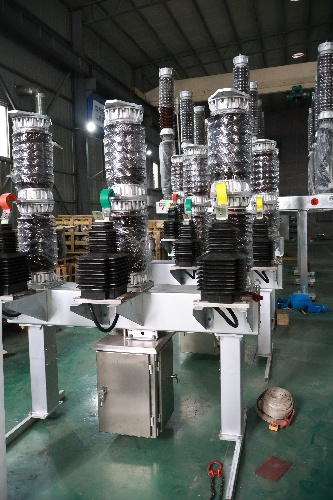

ZW7 33kv 40,5kv Zewnętrzny wyłącznik próżniowy wysokiego napięcia

Wysokonapięciowe wyłączniki próżniowe typu ZW7 33kv 40,5kv firmy Lugao to urządzenia zabezpieczające przed przepięciami odpowiednie do stosowania w dużych podstacjach i liniach przesyłowych UHV. Lugao wykorzystuje najnowocześniejszą technologię spiekania porcelany i dedykowaną linię produkcyjną, zdolną do produkcji setek sztuk miesięcznie. Produkty te są w pełni zgodne ze standardami GB i IEC. Każdy ogranicznik przechodzi kompleksowe testy typu i fabryczne, aby zapewnić niezawodną jakość produktu.

Model:7

Wyślij zapytanie

Opis produktu

Wyłączniki próżniowe wysokiego napięcia typu ZW7 33 kv 40,5 kv firmy Lugao są stosowane głównie do ochrony linii i sterowania na wyjściach podstacji, dystrybucji energii w przedsiębiorstwach przemysłowych i górniczych oraz w miejskich i wiejskich sieciach energetycznych. W tym produkcie zastosowano zasadę gaszenia łuku próżniowego w połączeniu z izolacją gazową SF6, łącząc w sobie wysoką wydajność przerywania przełączników próżniowych z doskonałą możliwością adaptacji izolacji gazowej na zewnątrz. Nadaje się do montażu na słupie na zewnątrz, częstej pracy i lokalizacji na dużych wysokościach.

Wyłączniki serii ZW7 wykorzystują wysokowydajne wyłączniki próżniowe o prądach znamionowych w zakresie od 1250A do 2500A. Są bezobsługowe, mają długą żywotność elektryczną i oferują niski prąd odcięcia. Sprężynowy mechanizm operacyjny pozwala na obsługę elektryczną i ręczną, wspierając zdalne sterowanie i integrację systemów automatyki. Obudowa ze stali nierdzewnej osiąga stopień ochrony IP65, skutecznie wytrzymując różnorodne warunki zewnętrzne. Jego kompaktowa i lekka konstrukcja umożliwia bezpośredni montaż na słupach energetycznych lub platformach zewnętrznych. Wyłączniki Lugao przeszły kompleksowy proces kontroli jakości, obejmujący pełny zestaw testów typu w zakresie napięcia wytrzymywanego o częstotliwości sieciowej i testów przepięć piorunowych. Posiadają także liczne międzynarodowe certyfikaty, takie jak CE i ISO. Lugao może poszczycić się zautomatyzowaną linią produkcyjną i kompleksowym zestawem sprzętu badawczego, zapewniającym zarówno dużą wielkość produkcji, jak i wysoką jakość. Każdy wyłącznik automatyczny przed opuszczeniem fabryki przechodzi ponad 200 cykli działania mechanicznego i testów wydajności. Lugao oferuje usługi dostosowane do indywidualnych potrzeb, projektując niestandardowe specyfikacje w celu zaspokojenia potrzeb klientów. Utrzymujemy wystarczający zapas modeli standardowych i zapewniamy wskazówki dotyczące instalacji, uruchomienia i wsparcia w zakresie konserwacji przez cały okres użytkowania.

Wyłącznik próżniowy wysokiego napięcia ZW7 Dane techniczne

poz	Jednostka	Parametr
Parametry napięcia, prądu
Napięcie znamionowe	KV	40.5
Znamionowe krótkotrwałe napięcie wytrzymywane przy częstotliwości sieciowej (1 min)	KV	95
Znamionowe napięcie wytrzymywane udaru piorunowego (szczyt)	KV	185
Prąd znamionowy	A	1250, 1600, 2000
Znamionowy prąd zwarciowy wyłączalny	KV	25,31,5
Znamionowa sekwencja operacji		0-0,3 s-C0-180 s-C0
Znamionowe czasy wyłączania prądu zwarciowego	czasy	12
Znamionowy prąd zamykania zwarcia (szczyt)	KA	63.80
Znamionowy prąd szczytowy wytrzymywany	KA	63.80
Znamionowy krótkotrwały prąd wytrzymywany	KA	25,31,5
Znamionowy czas trwania prądu zwarciowego	S	4
Średnia prędkość otwierania	SM	1,5±0,2
Średnia prędkość zamykania	SM	0,7±0,2
Czas odbicia przy zamykaniu kontaktu	SM	＜5
Błąd synchronizacji trójfazowej zamknięcia (otwarcia).	SM	＜2
Czas zamknięcia	SM	<150
Czas otwarcia	SM	<60
Żywotność mechaniczna	czasy	10000
Znamionowe napięcie pracy i napięcie znamionowe obwodów pomocniczych	V	DC220.AC220
Rezystancja prądu stałego obwodu w każdej fazie (bez transformatora)	µQ	<100
Dynamiczny, statyczny kontakt pozwolił na zużycie grubości	MM	3
Waga	KG	800
