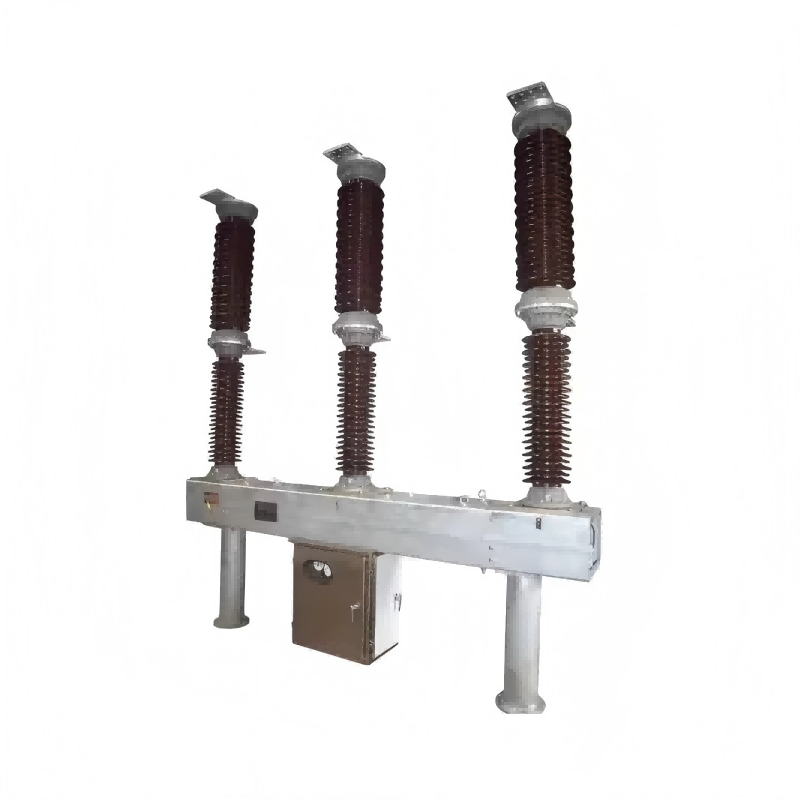

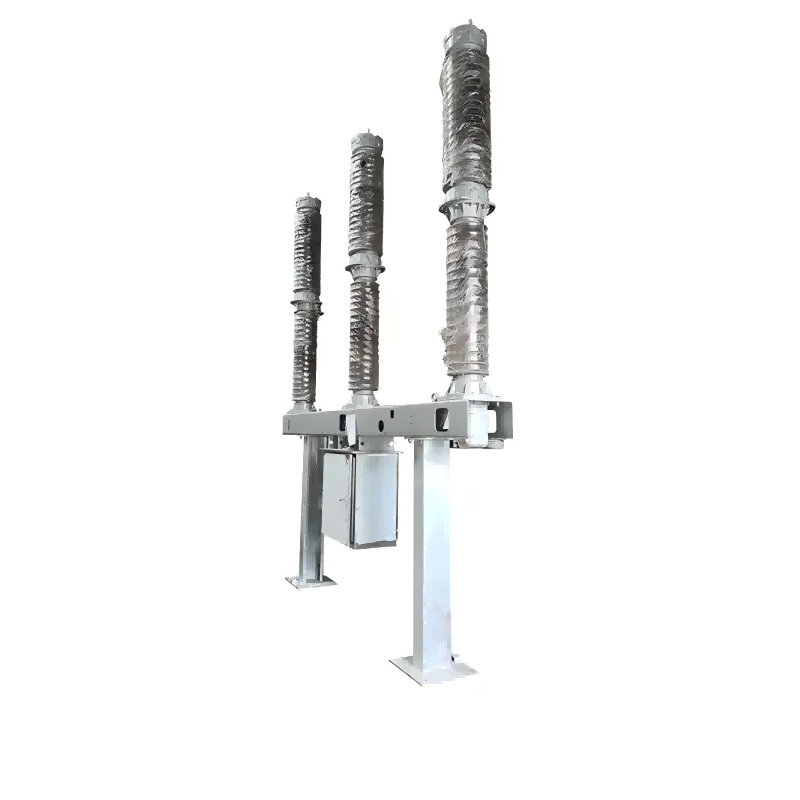

Wysokonapięciowy trójbiegunowy wyłącznik gazowy 220 kv 330 kv sf6

Lugao Power Co., Ltd. posiada wyspecjalizowany warsztat zajmujący się produkcją trójbiegunowego wyłącznika gazowego wysokiego napięcia 220 kv 330 kv sf6. Technologia projektowania jest wiodąca w branży. Wyłączniki serii LW SF6 wykorzystują jednociśnieniową komorę do gaszenia łuku oraz technologię samoczynnego gaszenia łuku, wykorzystującą gazowy sześciofluorek siarki zarówno jako środek izolujący, jak i gaszący łuk. Oddzielna komora gaszenia łuku generuje przepływ powietrza podczas procesu otwierania, schładzając łuk i przerywając prąd.

Wyślij zapytanie

Opis produktu

Wprowadzenie produktu

Wysokonapięciowe trójbiegunowe wyłączniki gazowe 220 kv 330 kv sf6 to trójbiegunowe/jednobiegunowe zewnętrzne urządzenia do przesyłu i transformacji mocy prądu przemiennego o częstotliwości 50 Hz/60 Hz, używane do otwierania lub wyłączania prądu znamionowego, prądu zwarciowego lub linii przełączających, ochrony, sterowania i obsługi systemów przesyłu i dystrybucji mocy. Mogą wykonywać operacje otwierania, zamykania i szybkiego automatycznego ponownego zamykania. Napięcia znamionowe mieszczą się w zakresie od 45 kV do 330 kV, a system rdzenia składa się z porcelanowej tulei nośnej, modułu gaszenia łuku, mechanizmu hydraulicznego/sprężynowego i inteligentnego kontrolera gęstości. Niezależna komora gaszenia łuku wytwarza przepływ sprężonego powietrza podczas procesu otwierania, aby skutecznie schłodzić łuk i przerwać prąd. Całkowicie zamknięta konstrukcja obiegu gazu zapewnia niezawodną pracę w różnych środowiskach. Charakteryzują się prostą konstrukcją, łatwą i szybką konserwacją, niskim zużyciem energii, niskim zapotrzebowaniem na energię operacyjną, wysoką niezawodnością, łatwą instalacją i niskim poziomem hałasu.

Specyfikacja

Typ	Zewnętrzna, tuleja porcelanowa
Częstotliwość	50 Hz/60 Hz
Napięcie robocze systemu	132 kV
Napięcie znamionowe	145 kV/220 kV/330 kV
Sekwencja działania	O-0,3s-CO-3min-CO
Liczba cewek wyzwalających	2
Liczba cewek zamykających	1
Liczba styków pomocniczych:	10NIE, 10NC
Środek hartujący	SF6
Liczba przerw na fazę	1
Czas potrzebny silnikowi na naładowanie sprężyny całkowicie rozładowanej do pozycji pełnego naładowania	<30Sc
Rodzaj mechanizmu operacyjnego	Ładowanie wiosenne
Znamionowe napięcie wytrzymywane przy częstotliwości sieciowej (na wysokości mniejszej niż 1000 m)	325 kV
Znamionowy impuls piorunowy napięcie wytrzymywane (na wysokości mniejszej niż 1000 m)	750 kV
Mechanizm operacyjny	Pojedynczy biegun, trzybiegunowy
Wiek pełzania Odległość	31 mm/kV
Znamionowy prąd przerywany	31,5 kA/3 sek
Znamionowy prąd normalny	3150A
Znamionowy prąd załączania zwarcia	Szczyt 80 kA
