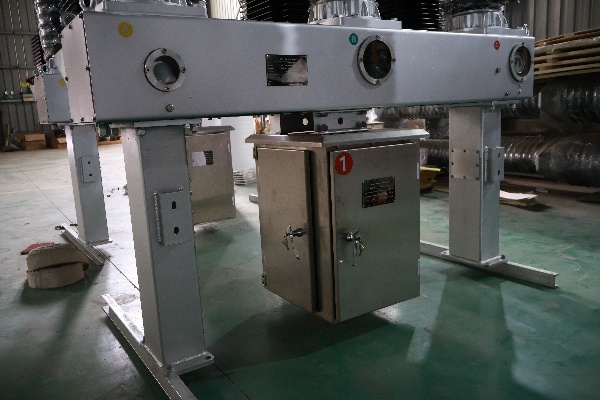

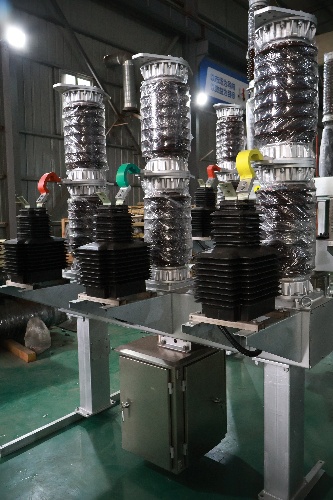

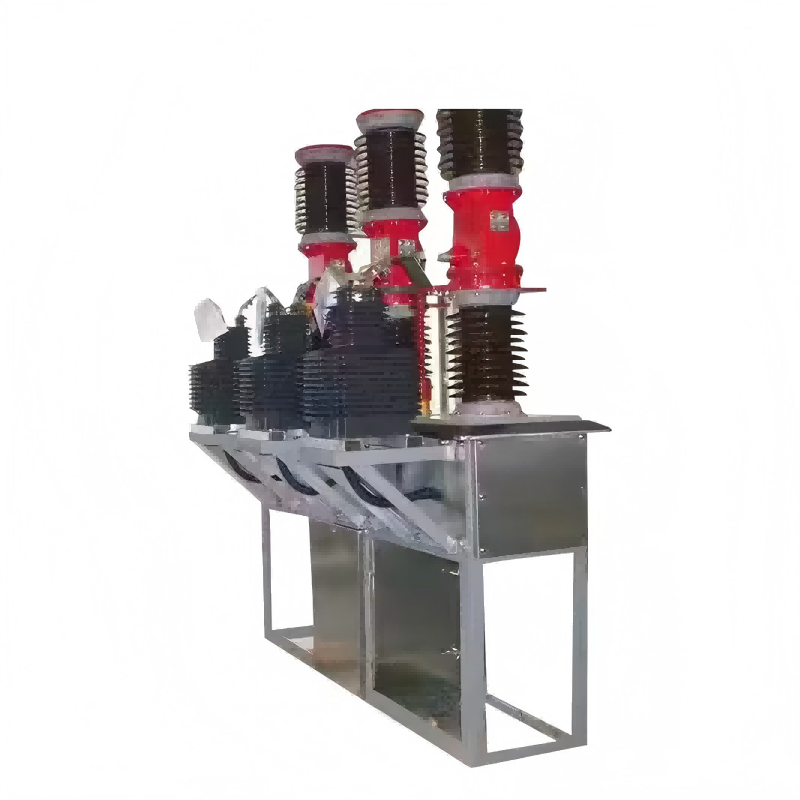

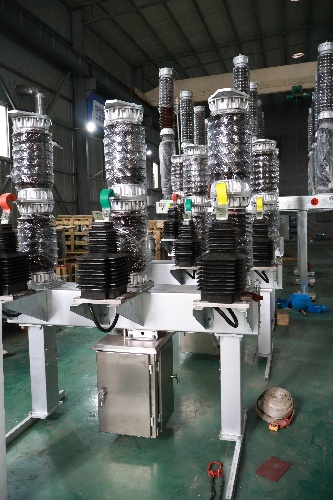

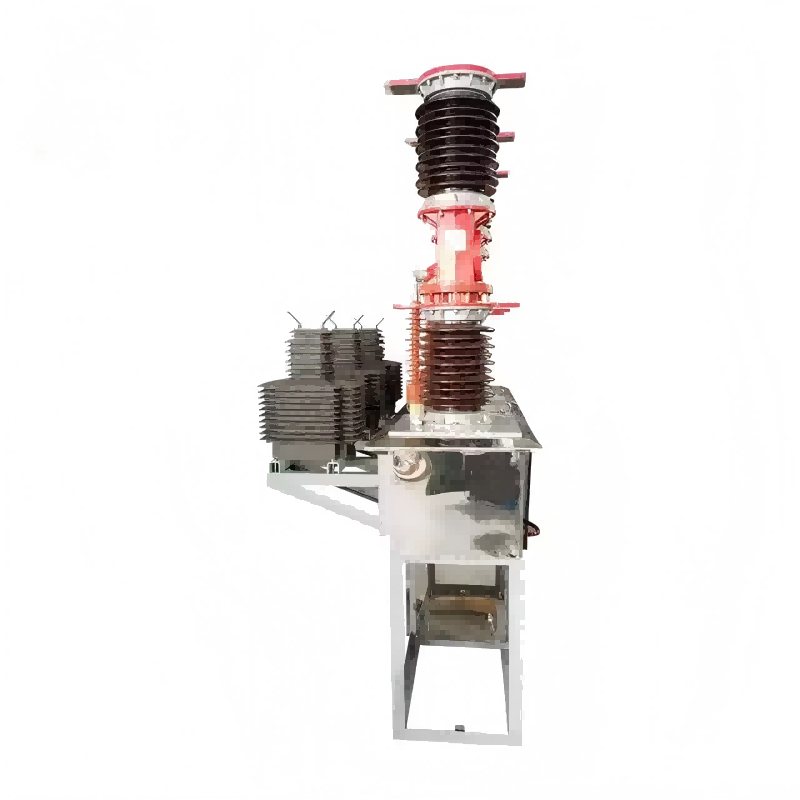

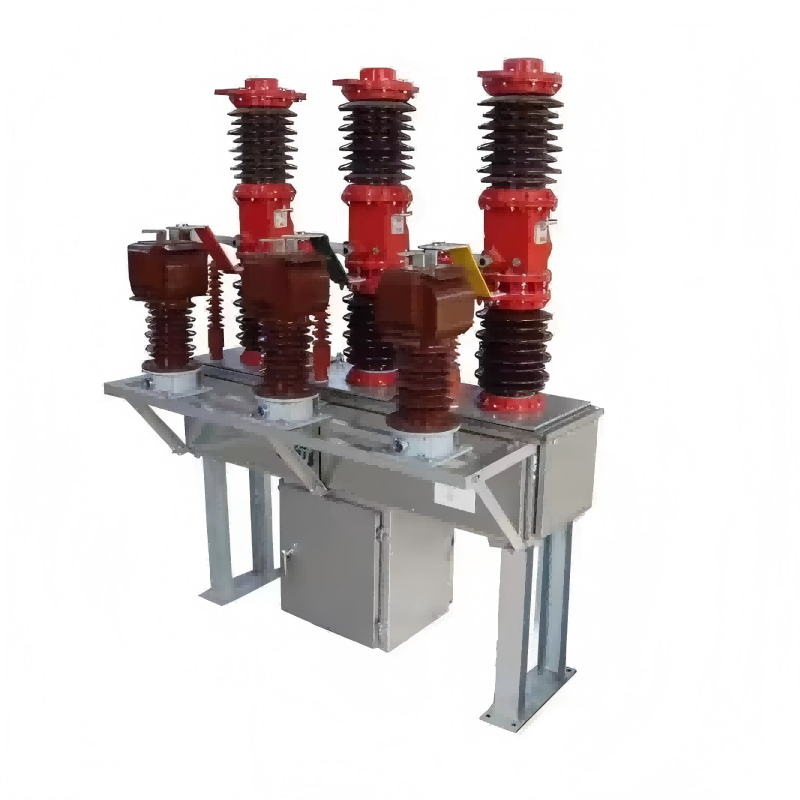

Trójfazowy wyłącznik próżniowy wysokiego napięcia 35KV 40,5KV z transformatorem

Niezależnie opracowany i wyprodukowany przez firmę Lugao trójfazowy wyłącznik próżniowy wysokiego napięcia 35 kV 40,5 kV z transformatorem nadaje się do międzymiastowych sieci dystrybucyjnych, zapewniając bezpieczną pracę sieci energetycznej i zapewniając ochronę przed zwarciami. Ma dobre właściwości uszczelniające i jest łatwy w montażu i konserwacji. Został doceniony przez klientów w kraju i za granicą.

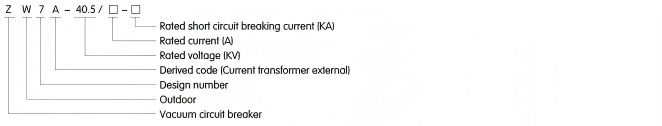

Model:ZW7-40.5

Wyślij zapytanie

Opis produktu

Wprowadzenie produktu

Trójfazowy wyłącznik próżniowy wysokiego napięcia 35 kV 40,5 kV z transformatorami przeznaczony jest do stosowania w trójfazowych systemach elektroenergetycznych pracujących przy częstotliwości 50 Hz i napięciu znamionowym 40,5 kV. Służą do odłączania i podłączania prądu obciążenia, prądu przeciążenia i prądu zwarciowego.

Specyfikacja

NIE.	Opis			jednostka	dane
1	Napięcie znamionowe			KV	40.5
2	Znamionowy poziom izolacji	Napięcie wytrzymywane o częstotliwości sieciowej 1 min	Próba sucha	KV	95
		Napięcie wytrzymywane o częstotliwości sieciowej 1 min	Próba na mokro		80
		Napięcie wytrzymywane udaru piorunowego (szczyt)			185
3	Prąd znamionowy			A	1250; 1600; 2500
4	Znamionowy prąd zwarciowy wyłączalny			KA	20; 25; 31,5
5	Znamionowa sekwencja operacji				O-0,3s-CO-180s-CO
6	Znamionowy prąd zwarciowy wyłączalny w cyklu			atak	12
7	Znamionowy prąd zamykania zwarcia (wartość szczytowa)			KA	50;63;80
8	Znamionowy prąd szczytowy wytrzymywany			KA	50;63;80
9	Znamionowy prąd zwarciowy wytrzymywany			KA	20;25;31,5
10	Znamionowy czas zwarcia			S	4
11	Odległość otwarcia styków			MM	22±2
12	Odległość otwarcia styków			MM	4±1
13	Średnia prędkość podróży			SM	1,5±0,2
14	Średnia prędkość zamykania			SM	0,7±0,2
15	Czas odbicia zamknięcia kontaktu			SM	≤2
16	Różnica czasu synchronizacji (pod)przełączenia trójfazowego wyłącznika głównego			SM	≤2
17	Czas zamknięcia			SM	≤150
18	Czas podróży			SM	≤60
19	Żywotność mechaniczna			atak	10000
20	Znamionowe napięcie robocze - Napięcie obwodu pomocniczego			V	DC110/220 AC110/220
21	Rezystancja prądu stałego każdego obwodu fazowego (z wyłączeniem transformatora)			μΩ	≤100
22	Waga			KG	800

Normalne środowisko operacyjne

• Temperatura powietrza otoczenia: górna granica +40°C, dolna granica -30°C (obszary ogólne), -40°C (wysokość w obszarach zimnych);

• Wysokość: ≤ 1000 m (wraz ze wzrostem wysokości wzrasta odpowiednio znamionowy poziom izolacji);

• Ciśnienie wiatru wieczorem: nie więcej niż 700 Pa (co odpowiada prędkości wiatru 34 m/s);

• Intensywność sejsmiczna: nie więcej niż 8°C;

• Stopień zanieczyszczenia: Poziom IV;

• Maksymalna dzienna różnica temperatur: nie więcej niż 25°C
