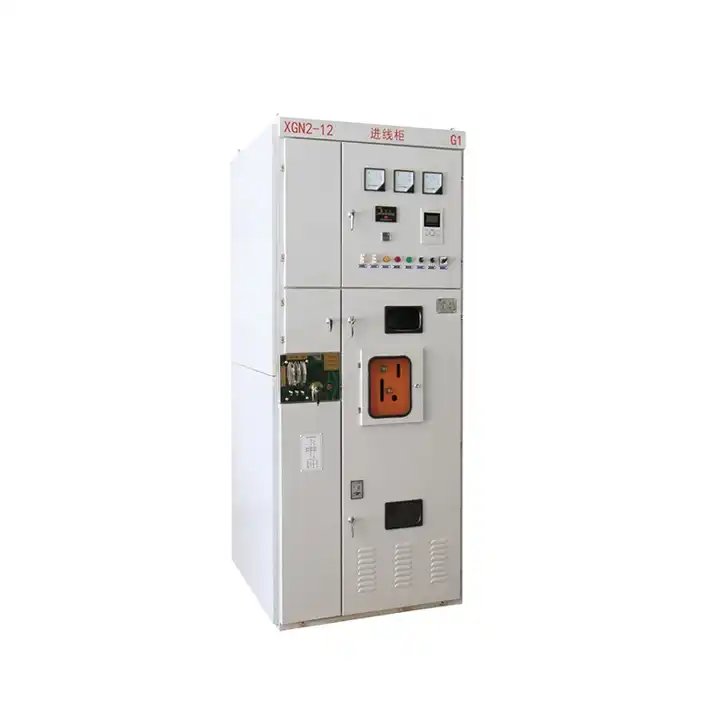

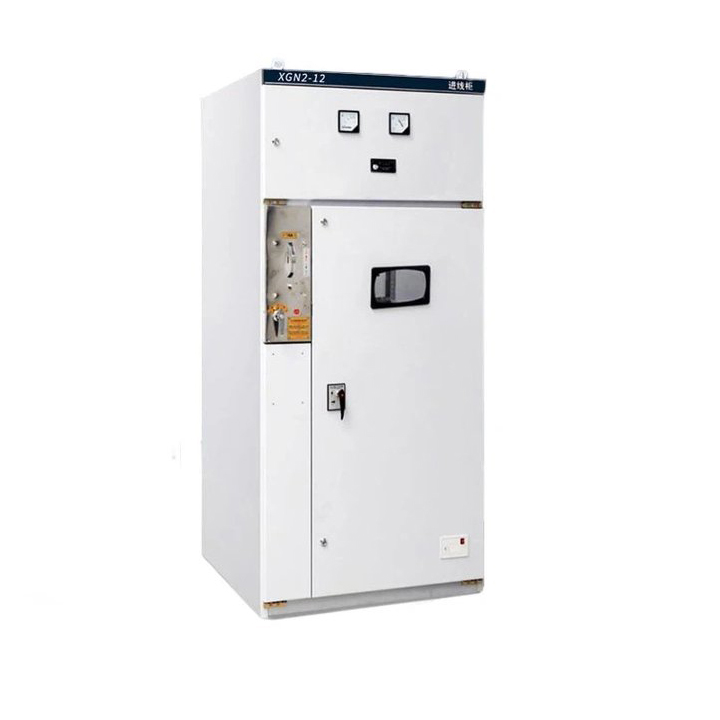

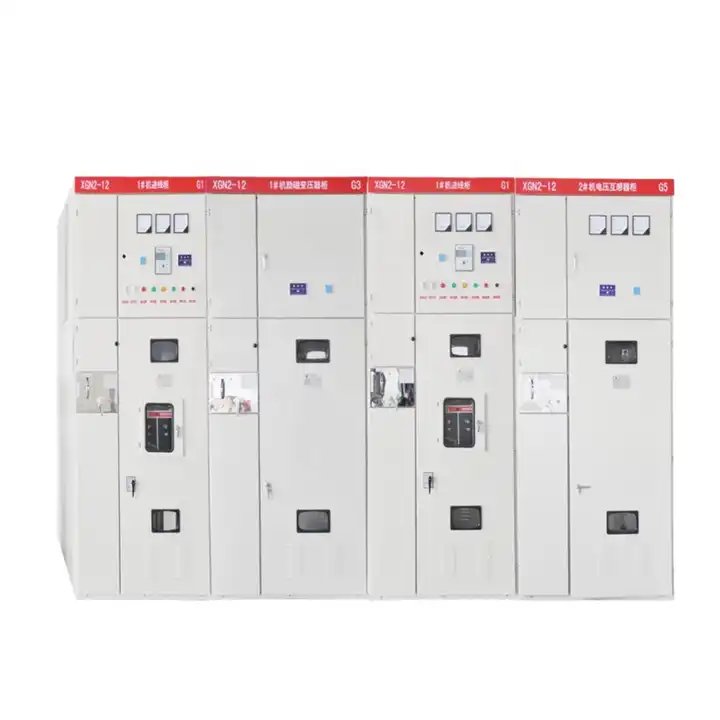

11KV średnie napięcie MV Rozdzielnica izolowana

Lugao jest producentem rozdzielni o wysokim napięciu, wprowadzając innowacyjny rozdzielnica izolowanego przez powietrze o średnim napięciu 11KV (typ VCB). Ten najnowocześniejszy rozdzielnica z metalem zawiera przełącznik próżniowy dla wydajnego gaszenia łuku i wykorzystuje powietrze jako izolację, dzięki czemu jest idealnie dopasowany do automatyzacji dystrybucji. Kompaktowa konstrukcja zapewnia wydajność operacyjną, podczas gdy jego rozszerzalne cechy zaspokajają ewoluujące potrzeby. Trust Lugoo do najnowocześniejszych roztworów w rozdzielnicy wysokiego napięcia, zaprojektowane w celu zaspokojenia rozwijających się wymagań nowoczesnych zastosowań.

Wyślij zapytanie

Opis produktu

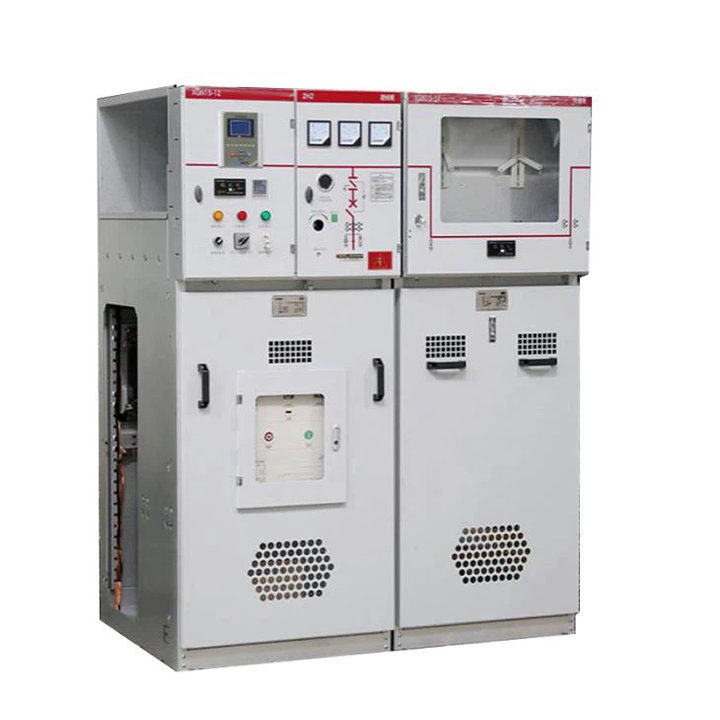

Lugao jest wiodącym dostawcą rozdzielni izolowanego na średnim napięciu 11 kV, dostarczającym rozdzielnicę z lotu powietrznego XGN15-12 w najnowszej generacji (typ VCB). Ten zaawansowany rozdzielnica z metalem wykorzystuje przełącznik próżniowy do wydajnego gaszenia łuku i wykorzystuje powietrze jako izolację, co czyni go idealnym do automatyzacji dystrybucji. Zaufaj Lugao do najnowocześniejszych roztworów w rozdzielnice średniego napięcia, zaprojektowane w celu zwiększenia wydajności i niezawodności w systemach dystrybucji. Nieważne ze względu na jego prostą strukturę, elastyczną działanie, niezawodne blokowanie i wygodna instalacja, rozdzielnica zapewnia rozwiązania techniczne dostosowane do różnych aplikacji i wymagań użytkownika. Uwzględniając technologię napięcia i prądu wykrywania, nowe urządzenia ochrony przekaźników i zaawansowane wydajność techniczną, spełnia rygorystyczne wymagania operacyjne miejsc takich jak szpitale i lotniska. Jego zdolność adaptacyjna zapewnia, że może w pełni zaspokoić zmieniające się potrzeby rynku.

Podstawowy przełącznik w rozdzielnicy XGN15-12 (typ VCB) wykorzystuje VCB serii VS1-12 VCB, ABB VD4-12 VCB lub VCB serii Schneider EV12. Wyłącznik obwodu próżniowego wyróżnia się rozbijaniem zwarciowych prądów i prądów znamionowych. Po koordynowaniu z powiązanymi komponentami umożliwia ochronę linii i różnych obciążeń, osiąga selektywne działanie między poziomami linii zasilacza i poprawia funkcje kontroli i ochrony systemu zasilania, ostatecznie poprawia jakość zasilania.

11KV Środkowe napięcie MV Air Izolowane rozdzielnica środowiska robocze

1. Temperatura otoczenia: -10C- -+40C

2. Temperatura otoczenia: Średnia codzienna wilgotność względna 95% i poniżej:

Średnia miesięczna wilgotność względna wynosząca 90% i poniżej:

3. Maksymalna wysokość instalacji sprzętu: 1000 m

4. Stopień pękania sejsmicznego nie może przekraczać 8 stopni.

5. Miejsca bez poważnego zanieczyszczenia, korozji chemicznej i silnych wibracji.

11KV średnie napięcie MV Izolowane powietrze Charakterystyka rozdzielni

Główna jednostka izolowana gazem XGN jest zgodna zarówno z krajowym standardem GB3906-91, jak i międzynarodowego standardu elektrycznego IEC298, zawierającego solidną „pięcioosobową” funkcję blokującą. Główny przełącznik szafki przełącznika zawiera wyłącznik próżniowy serii Zn28a-12, prezentując kombinację rozsądnej struktury, bezpieczeństwa, niezawodności, łatwej pracy i wygodnej konserwacji.

11KV Średnie napięcie MV Izolowane powietrze specyfikacja rozdzielnica

Napięcie znamionowe	Kv	3,6,10
Max Work -Vtage	Kv	3.6,7,2,12
Prąd oceniany	A	1000	1250 ~ 3000
Znamionowy prąd zerwania (wartość efektywna)	.	20,25	31,5,40
Znamionowe prąd prąd (pik)	.	50,63	80 100
Znamionowy szczyt prąd wytrzymania (szczyt)	.	50,63	80 100
Znamiony szczyt wytrzymania prądu (wartość efektywna)	.	20,25	31,5,40
Czas stabilności termicznej	S	4
Klasa ochronna		IP3X
System autobusowy		Pojedynczy autobus	Pojedynczy autobus z obwodnicą
Metody operacyjne		Elektromagnetyczny (CD17)	Sprężynowy typ magazynowania energii (CT19)
Zarys Dim.	mm	1100x1200x2650 (standard)
Waga	kg	Około 1000 ~ 1300
