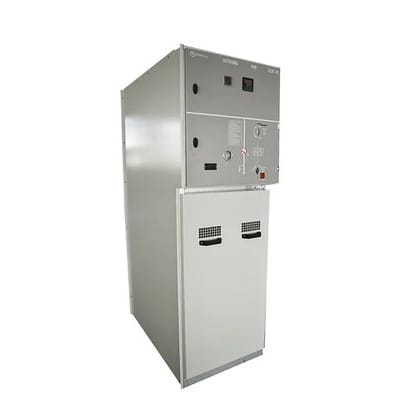

Panel rozdzielnicy pierścieniowej jednostki głównej 12KV

Panel rozdzielnicy pierścieniowej jednostki głównej 12KV firmy Liugao. Rozdzielnica pierścieniowa jednostki głównej w obudowie metalowej HXGN15-12, typu inteligentnego, przeznaczona jest do stosowania w trójfazowej sieci prądu przemiennego o napięciu znamionowym 12 kV i częstotliwości znamionowej 50 Hz i prądzie znamionowym 630 A. Służy do zasilania sieci pierścieniowej i zasilania terminali radiacyjnych, szczególnie w przypadku sekcjonowania linii kablowych i łączenia odgałęzień. Rozdzielnica jest wyposażona w wielopętlowy zespół napędowy w izolacji gazowej SF6 oraz urządzenie końcowe zasilające (FTU) importowany z Korei. W szczególności oferuje zaawansowane funkcje, takie jak zdalna sygnalizacja, telemetria, zdalne sterowanie i wykrywanie prądu zwarciowego. Wykorzystywany głównie jako system automatyzacji dystrybucji, okazuje się korzystny w miejskich centrach obciążenia zasilania i zastosowaniach związanych z dostarczaniem kabli.

Wyślij zapytanie

Opis produktu

Liugao, wiodący dostawca rozdzielnic wysokiego napięcia, Rama szafy jest typu montażowego, oferując stabilność, niezawodność i wygodny montaż. Jest na tyle wszechstronny, że można go skonfigurować jako jednostkę sieci pierścieniowej i obsługuje różne tryby połączeń.

Kompaktowa, lekka, zajmująca niewiele miejsca i łatwa w montażu, jednostka główna pierścieniowa stawia na wydajność i prostotę swojej konstrukcji.

Jednostka posiada oddzielne pomieszczenia barbarowe, rozdzielcze i kontrolne, każde z nich utrzymywane jest w bezpiecznym stanie. Zarówno szafa, jak i jej elementy są starannie uziemione, aby zapewnić bezpieczeństwo osobiste operatorów i pracowników utrzymania ruchu.

Jednostka główna pierścieniowa jest kompatybilna z przełącznikami obciążenia FN12-12D i FN25-12D, zapewniając elastyczność i możliwości dostosowania w jej konfiguracji.

Dzięki zaawansowanemu i niezawodnemu systemowi blokad mechanicznych, urządzenie spełnia rygorystyczne wymagania pięciu zabezpieczeń, zapewniając zwiększone bezpieczeństwo i pewność jego pracy.

Środowisko pracy panelu rozdzielnicy pierścieniowej jednostki głównej 12KV

1. Temperatura powietrza: maksymalna temperatura: +40 ℃; Minimalna temperatura: -35 ℃

2. Wilgotność: średnia miesięczna wilgotność 95%; Średnia dzienna wilgotność 90%.

3. Wysokość nad poziomem morza: Maksymalna wysokość montażu: 2500 m

4. Powietrze otoczenia niezanieczyszczone żrącym i łatwopalnym gazem, oparami itp.

5. Brak częstych gwałtownych wstrząsów.

Charakterystyka panelu rozdzielnicy pierścieniowej jednostki głównej 12KV

Obudowa, drzwi i górna komora tego urządzenia są poddawane dokładnej obróbce natryskowej, co zapewnia ochronne i jednolite wykończenie. Wszystkie szafy posiadają główną szynę uziemiającą, która umożliwia ścisłe połączenie w pobliżu szafy. Elementy metalowe, w tym przełączniki uziemiające i części blokujące, są starannie połączone z szyną uziemiającą. Pomiędzy częściami połączonymi śrubami zastosowano połączenia w oplocie miedzianym, aby zapewnić ciągłość.

Aby zapobiec uwalnianiu się gazu i zapobiec wewnętrznemu łukowi płonącemu, z tyłu szafy umieszczono drzwiczki ograniczające ciśnienie. Górna płyta jest bezpiecznie przymocowana za pomocą śrub, dzięki czemu można ją łatwo otworzyć od zewnątrz w celu podłączenia magistrali. Górna komora urządzeń pomocniczych zapewnia elastyczność montażu zacisków i innych komponentów. Podnosząc małą komorę, można skutecznie zapewnić ochronę przekaźnika.

Warto zauważyć, że rozłącznik obciążenia i uziemnik wykorzystują blokadę blokową, podczas gdy uziemnik i drzwiczki wykorzystują blokadę wymuszoną. Po wykonaniu określonej sekwencji kroków — zamknięciu drzwi, włączeniu uziemnika i zamknięciu rozłącznika obciążenia — osiągana jest automatyczna blokada. Ta sekwencyjna operacja ma na celu zapobieganie awariom i zwiększanie ogólnego bezpieczeństwa systemu.

Specyfikacja panelu rozdzielnicy pierścieniowej jednostki głównej 12KV

NIE.	Przedmiot		Jednostka	Parametr
1	Maksymalne napięcie systemu		kV	12	15	24	40.5
1	Napięcie znamionowe		kV	7.2, 11	13,8, 15	17,5, 20, 22	30, 33, 36
2	Prąd znamionowy		A	630/1250
3	Częstotliwość znamionowa		Hz	50/60
4	1min Napięcie wytrzymywane częstotliwości sieciowej	Faza do fazy, faza do ziemi	kV	42	48	55	85
		Pęknięcie	kV	48	55	65	95
5	Napięcie wytrzymywane przez impuls piorunowy	Faza do fazy, faza do ziemi	kV	75	90	125/150	170
		Pęknięcie	kV	85	105	150/160	185
6	Krótkotrwały prąd wytrzymujący	Główny obwód	kA	25/2 s
		Obwód uziemiający	kA	25/2 s
7	Znamionowy prąd wytrzymywany (szczyt)		kA	63			50
8	Znamionowy prąd przesyłowy		A	1300-1700
9	Znamionowy prąd załączania obwodu obciążenia		A	630
10	Znamionowy prąd przerywający ładowanie kabla (linii).		A	Paź-50
11	Brak prądu wyłączającego transformatora obciążenia		A	20
12	Prąd wyłączający ładowanie kabla w przypadku zwarcia doziemnego		A	100			80
13	Znamionowy prąd zwarciowy wyłączalny (szczytowy)		kA	20
14	Znamionowy prąd załączania zwarcia (szczyt)		kA	63			50
15	Poziom ochrony			IP4X
16	Żywotność wyłącznika obciążenia		czasy	5000
17	Żywotność uziemnika		czasy	5000
