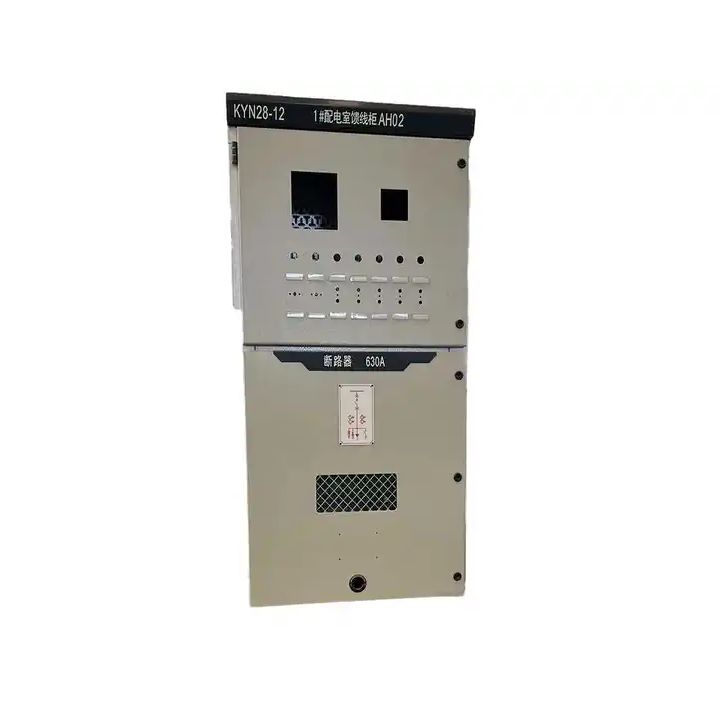

Rozdzielnica SN 13,8 KV WN w izolacji powietrznej

LuGao jest wyspecjalizowanym producentem rozdzielnic SN 13,8 KV WN z izolacją powietrzną, prezentującym rozdzielnicę średniego napięcia prądu przemiennego XGN66-12. Ta rozdzielnica w obudowie metalowej, zaprojektowana specjalnie dla trójfazowego systemu 3,6 kV–35 kV, 50/60 Hz, ułatwia efektywny odbiór i dystrybucję energii elektrycznej. Zaufaj LuGao w zakresie niezawodnych i najnowocześniejszych rozwiązań w rozdzielnicach wysokiego napięcia, zapewniających optymalną wydajność w szerokim zakresie zastosowań napięciowych.

Wyślij zapytanie

Opis produktu

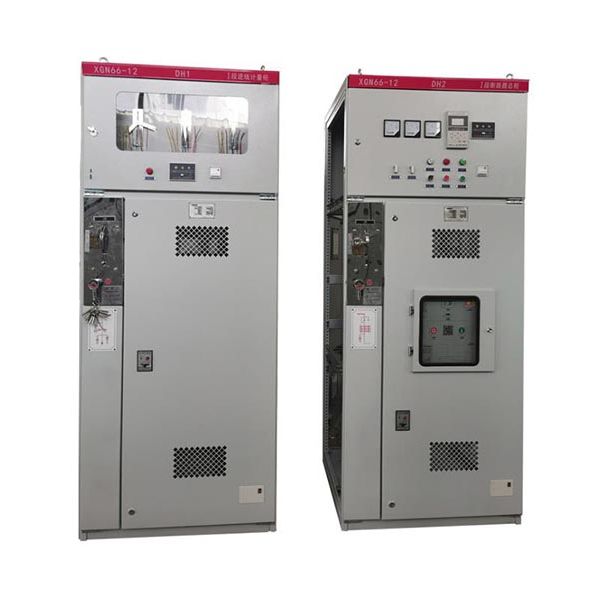

Lugao z dumą reprezentuje pozycję czołowego dostawcy rozdzielnic wysokiego napięcia, wprowadzając rozdzielnicę zamkniętą typu stacjonarnego XGN66-12, będącą uosobieniem najnowocześniejszej technologii. Nasze dążenie do doskonałości znajduje odzwierciedlenie w tej zaawansowanej rozdzielnicy, zaprojektowanej tak, aby spełniać najwyższe standardy niezawodności i wydajności w zastosowaniach wysokiego napięcia. Zaufaj firmie Lugao w zakresie innowacyjnych rozwiązań, które wyznaczają standardy w dziedzinie rozdzielnic wysokiego napięcia. Ten wysokonapięciowy produkt elektryczny nowej generacji jest zgodny z normami krajowymi, w tym GB3906 i DLT404 Departamentu Elektrycznego, a jednocześnie spełnia rygorystyczną międzynarodową normę IEC62271 dotyczącą rozdzielnic i urządzeń sterujących prądu przemiennego w metalowych obudowach w zakresie od 1 KV do 52 KV.

Rozdzielnica ta wyznacza nowy standard dzięki swojej kompaktowej konstrukcji, zajmując jedynie 50% przestrzeni w porównaniu do konwencjonalnych rozdzielnic. Wyłącznik automatyczny, będący kluczowym elementem, charakteryzuje się wyjątkową niezawodnością i wydajnością, wyposażony w solidny mechanizm blokujący „pięć zabezpieczeń”, znany ze swojej niezawodności i prostoty.

Rozdzielnica ta, zaprojektowana do użytku wewnętrznego w trójfazowych segmentach pojedynczej magistrali prądu przemiennego 3,6 kV, 7,2 kV i 12 kV, ułatwia bezproblemowy odbiór i dystrybucję energii elektrycznej. Jego wielofunkcyjne możliwości, obejmujące sterowanie obwodami, ochronę i monitorowanie, czynią go wszechstronnym do zastosowania w różnorodnych środowiskach, takich jak elektrownie, podstacje, przedsiębiorstwa przemysłowe i górnicze, wieżowce, a nawet w szafach sieciowych z pierścieniowymi jednostkami głównymi.

Zaangażowanie w przestrzeganie norm krajowych i międzynarodowych podkreśla zaangażowanie Lugao w dostarczanie niezawodnych, wydajnych i zaawansowanych technologicznie rozwiązań w dziedzinie rozdzielnic wysokiego napięcia.

Rozdzielnica SN 13,8 KV WN z izolacją powietrzną. Środowisko pracy

1. Użyj maksymalnej temperatury nie przekraczającej 40 stopni, minimalnej nie większej niż -25 stopni

2. Wilgotność względna: średnia dzienna nie większa niż 95%, średnia miesięczna nie większa niż 90% wysokości nie przekracza 1000 m (z czasem można skonsultować się z producentem)

3. Żadnych pożarów, eksplozji, silnych zanieczyszczeń, korozji chemicznej i miejsc poważnych wstrząsów.

Charakterystyka rozdzielnicy SN 13,8 KV WN z izolacją powietrzną

Szafa, będąca konstrukcją zmontowaną bez spawania, charakteryzuje się dużą wytrzymałością mechaniczną i artystycznym wyglądem, co czyni ją idealnym rozwiązaniem dla rozdzielnic wysokiego napięcia.

Tylna górna część przeznaczona jest na rozłącznik obrotowy GN30-12, natomiast dolna część mieści rozłącznik GN19-12C. Mechaniczne urządzenie blokujące, obsługiwane zgodnie z określonymi procedurami, zapewnia niezawodną ochronę bezpieczeństwa zarówno personelu, jak i sprzętu w rozdzielnicy wysokiego napięcia.

Zastosowany wyłącznik główny jest typu monoblokowego i zapewnia opcje takie jak ZN63-12 (VS1-12) i VD4-12, zwiększając wszechstronność i funkcjonalność rozdzielnicy wysokiego napięcia.

Stosując obowiązkową metodę mechanicznego blokowania blokad między głównymi wyłącznikami, odłącznikami i drzwiami szaf, system spełnia funkcję blokady pięciostopniowej. Cecha ta pozwala na dowolne kombinacje z jednostką główną pierścieniową, zapewniając większą elastyczność i bezpieczeństwo eksploatacji rozdzielnicy wysokiego napięcia.

Specyfikacja rozdzielnicy SN 13,8 KV WN z izolacją powietrzną

Główne parametry techniczne rozdzielnic i modele podzespołów

NIE.	Przedmiot	Jednostka	Parametry techniczne
1	Napięcie znamionowe	KV	3.6,7.2,12
2	Znamionowe napięcie wytrzymywane przy częstotliwości sieciowej	KV	ziemia,taka sama: 42; złamanie: 45
3	Znamionowe napięcie wytrzymywane udaru piorunowego	KV	ziemia, taka sama: 75; złamanie: 85
4	Częstotliwość stawki	Hz	50
5	Prąd znamionowy	A	6 301 250
6	Znamionowy prąd zwarciowy wyłączalny (szczyt)	KV	20,25,31,5
7	Znamionowy prąd zamykania zwarcia (szczyt)	KV	50,63,80.
8	Znamionowy dynamiczny stabilny prąd (szczyt)	KV	50,63,80
9	Piorunowy stabilny prąd elektryczny 4S(RMS)	KV	20,25,31,5
10	Klasa ochrony	IP	1P2X
11	Wymiary (szer.gł.wys.)	mm	900X1000X2300
12	Waga	Kg	-600

Główne parametry techniczne wyłącznika próżniowego typu ZN63-12

NIE.	Przedmiot	Jednostka	Parametry techniczne
1	Napięcie znamionowe	KV	12
2	Prąd znamionowy	A	6 301 250
3	Znamionowy prąd wyłączalny zwarciowy	KV	20,25,31,5
4	Znamionowy prąd zamykania zwarcia	KA	50,63,80
5	Znamionowy krótkotrwały prąd wytrzymywany (wartość skuteczna 4S)	KA	20.25,31.5
6	Znamionowy szczytowy prąd wytrzymywany (szczyt)	KA	50,63,80
7	Życie mechaniczne	Czas	10000
8	Znamionowe czasy wyłączania prądu krótkotrwałego	Czas	50
9	Znamionowa sekwencja operacji		o-0,3s-c O-180s-C o
10	Odległość głowicy kontaktowej	mm	11±1
11	Skok kontaktowy	mm	4±0,5
12	Odległość między środkami faz	mm	210
13	Prędkość otwierania	SM	1,2±0,2
14	Szybkość zamykania	SM	0,6±0,2
15	Czas otwarcia	SM	≤60
16	Czas zamknięcia	SM	≤75
17	Synchronizacja otwarcia trójfazowego	SM	≤2
18	Zamknięcie odbicia	SM	≤2
19	Rezystancja pętli	µΩ	≤45
20	Skumulowana dopuszczalna grubość zużycia główki stykowej	mm	3
