LiuGao to profesjonalna sprzedaż producentów w pełni uszczelnionych olejowych transformatorów rozdzielczych 15KV. Nasze niezachwiane dążenie do doskonałości jest widoczne w dostarczaniu produktów wysokiej jakości, dostosowanych do różnorodnych wymagań. Wybierz Liu Gao, aby uzyskać niezawodne rozwiązania i głęboką wiedzę specjalistyczną w dynamicznym przemyśle energetycznym.

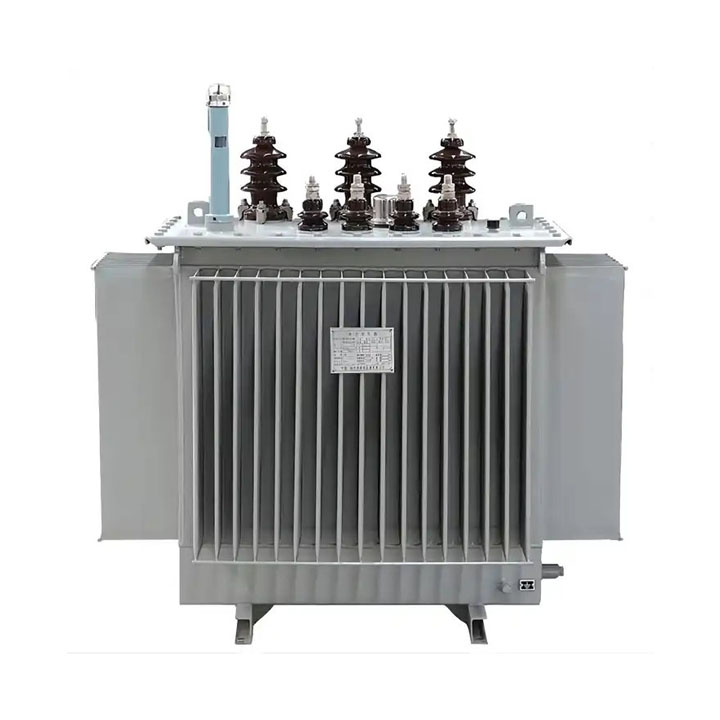

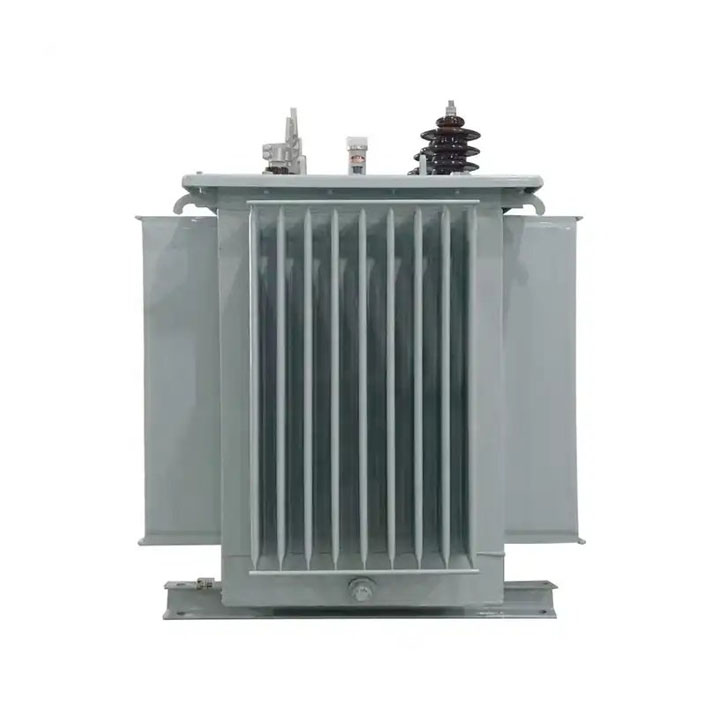

Liu Gao jest dostawcą całkowicie uszczelnionych olejowych transformatorów dystrybucyjnych o napięciu 15 kV. Nasze transformatory zanurzone w oleju są zgodne z normami IEC. Jego rdzeń wykonany jest z wysokiej jakości blachy silikonowej walcowanej na zimno i ma pełną, nieprzebijającą strukturę, a cewka jest wykonana z wysokiej jakości
miedź beztlenowa. Przyjmuje zbiornik oleju chłodnicy typu blachy falistej lub typu ekspansyjnego.
Ponieważ nie wymaga konserwatora oleju, wysokość transformatora zanurzonego w oleju jest zmniejszona, a ponieważ olej transformatorowy nie kurczy się z powietrzem, starzenie się oleju jest opóźnione, przedłużając w ten sposób żywotność transformatora zanurzonego w oleju.
Produkt ten jest szeroko stosowany w rekonstrukcji miejskiej sieci energetycznej, dzielnicy mieszkalnej, fabryce, wieżowcu, fabryce górniczej, hotelu, centrum handlowym, lotnisku, kolei, polach naftowych, nabrzeżu, autostradzie i innych miejscach na zewnątrz.
1. Najwyższa temperatura otoczenia: +40℃
2. Najniższa temperatura otoczenia: -25 ℃
3. Wysokość: poniżej 1000 metrów
4. Najwyższa miesięczna średnia wilgotność względna: 90% (przy 20 ℃)
5. Miejsce instalacji: odpowiednie do instalacji w obszarach wolnych od zagrożenia pożarem lub eksplozją, znacznym zanieczyszczeniem, korozją chemiczną lub nadmiernymi wibracjami, zarówno wewnątrz, jak i na zewnątrz.
1. Transformator zanurzony w oleju charakteryzuje się dobrą emisją ciepła i znaczną odpornością na przeciążenia. Może pracować bez maszyny wiatrowej przez dłuższy czas przy 130% przeciążeniu, utrzymując pełne obciążenie bez obowiązkowego chłodzenia wiatrem w warunkach IP45.
2. Transformator olejowy zapewnia doskonałe bezpieczeństwo i odporność ogniową, jest w stanie wytrzymać długotrwałe spalanie w temperaturze 800°C bez wydzielania dymu.
3. Dzięki dużej odporności na szok termiczny transformator zanurzony w oleju można natychmiast obciążyć w temperaturze -50°C.
4. Transformator zanurzony w oleju charakteryzuje się całkowitą wodoodpornością i powietrznością, aby zwiększyć jego trwałość.
5. Zapewniając brak częściowego rozładowania, transformator zanurzony w oleju utrzymuje wysoki poziom integralności operacyjnej.
6. Dzięki dobrej hydrofobowości i odporności na kauteryzację alkaliczną oraz wpływy podstawowe, transformator zanurzony w oleju okazuje się niezawodny w różnorodnych warunkach środowiskowych.
7. Transformator zanurzony w oleju jest przyjazny dla środowiska, wytwarza niski poziom hałasu, nie wytwarza szkodliwych gazów i łatwo się rozkłada.
Dane techniczne transformatora rozdzielczego serii 11kV S9 | |||||||||||||||
Pojemność znamionowa | Grupa napięciowa (kV) | Metoda połączenia | Strata (kW) | Prąd bez obciążenia | Napięcie impedancyjne | waga (kg) | (mm) | Miernik | |||||||
(L) | (W) | (H) | |||||||||||||
(kVA) | WN | LV | Bez obciążenia | Obciążenie | % | % | Maszyna | Olej | Brutto | Wymiar | Pionowy | Poziomy | |||
5 | 0.07 | 0.35 | 4 | 4 | 50 | 45 | 145 | 550 | 450 | 800 | 400 | 350 | |||
10 | 0.09 | 0.4 | 3.5 | 70 | 55 | 185 | 550 | 450 | 800 | 400 | 350 | ||||
20 | 0.11 | 0.52 | 3 | 110 | 60 | 235 | 660 | 505 | 850 | 400 | 350 | ||||
30 | 0.13 | 0,63/0,6 | 2.3 | 130 | 65 | 265 | 660 | 530 | 870 | 450 | 340 | ||||
50 | 0.17 | 0,91/0,87 | 2 | 195 | 80 | 365 | 740 | 600 | 930 | 450 | 380 | ||||
63 | 0.2 | 1.09/1.04 | 1.9 | 230 | 80 | 400 | 720 | 620 | 1000 | 450 | 380 | ||||
80 | 0.25 | 1,31/1,25 | 1.9 | 260 | 95 | 460 | 770 | 640 | 1030 | 450 | 430 | ||||
100 | 0.29 | 1,58/1,5 | 1.8 | 300 | 95 | 510 | 820 | 710 | 970 | 550 | 450 | ||||
125 | 11 | 0.34 | 1,89/1,8 | 1.7 | 335 | 115 | 585 | 1040 | 680 | 1080 | 550 | 470 | |||
160 | 10.5 | 0.4 | 2.31/2.2 | 1.6 | 405 | 130 | 685 | 1090 | 670 | 1130 | 550 | 520 | |||
200 | 10 | 0.4 | Yyn0 | 0.48 | 2,73/2,6 | 1.5 | 490 | 150 | 810 | 1160 | 760 | 1090 | 550 | 520 | |
250 | 0.69 | Dyn11 | 0.56 | 3,2/3,05 | 1.4 | 565 | 170 | 935 | 1215 | 775 | 1180 | 650 | 550 | ||
315 | 6 | 0.67 | 3,83/3,65 | 1.4 | 655 | 200 | 1095 | 1345 | 890 | 1205 | 650 | 550 | |||
400 | 6.3 | 0.8 | 4,52/4,3 | 1.3 | 840 | 250 | 1385 | 1450 | 935 | 1240 | 650 | 550 | |||
500 | 0.96 | 5,41/5,15 | 1.2 | 935 | 235 | 1505 | 1515 | 970 | 1280 | 750 | 600 | ||||
630 | 1.2 | 6.2 | 1.1 | 4.5 | 1100 | 330 | 1830 | 1595 | 1040 | 1315 | 850 | 660 | |||
800 | 1.4 | 7.5 | 1 | 1360 | 370 | 2225 | 1765 | 1170 | 1350 | 850 | 660 | ||||
1000 | 1.7 | 10.3 | 1 | 1455 | 475 | 2555 | 1855 | 1255 | 1490 | 850 | 660 | ||||
1250 | 1.95 | 12 | 0.9 | 1715 | 545 | 3140 | 1885 | 1270 | 1590 | 850 | 660 | ||||
1600 | 2.4 | 14.5 | 0.8 | 2095 | 630 | 3680 | 1950 | 1620 | 2020 | 850 | 700 | ||||
2000 | 2.8 | 19.8 | 0.8 | 2340 | 715 | 4190 | 2060 | 1740 | 2050 | 820 | 820 | ||||
2500 | 3.3 | 23 | 0.7 | 2920 | 830 | 5100 | 2250 | 1800 | 2100 | 1070 | 1070 |
