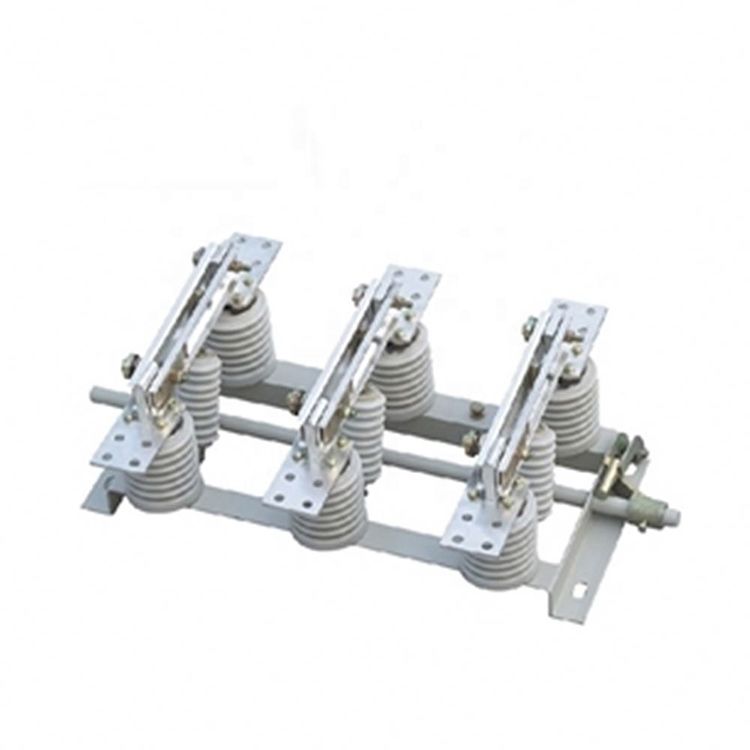

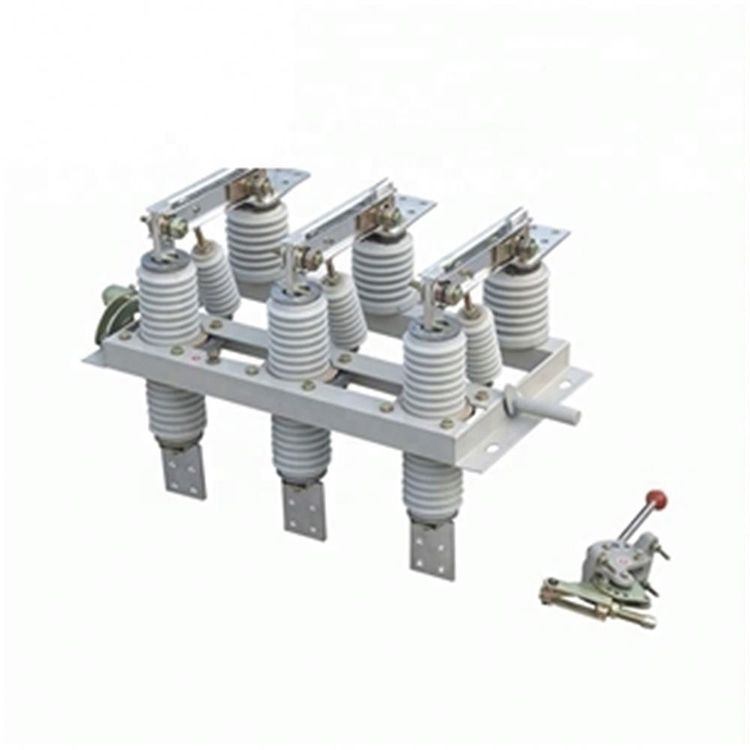

Lugao, czołowy producent elektrycznych wyłączników izolacyjnych wysokiego napięcia 10 kV do wnętrz, wprowadza serię GN19-12 obejmującą typy 400, 630, 1000 i 1250. Część przewodząca tych rozłączników jest bezpiecznie przymocowana do podstawy za pomocą dwóch izolatorów słupkowych dla na każdą fazę (typy GN19-12C/400, 630, 1000, 1250 posiadają jeden izolator słupowy i jeden izolator obudowy porcelanowej). Trzy fazy są zainstalowane równolegle, a część przewodząca składa się ze styków statycznych noży stykowych i uchwytów styków (lub prętów przewodzących). Nóż kontaktowy każdej fazy jest połączony ze środkiem izolatora ściągającego, który jest zainstalowany na podstawie wrzeciona. Wrzeciono połączone jest z korbowodem (dostarczanym przez użytkownika) i mechanizmem przesuwającym typu CS6-1 poprzez rękojeść.

Łączący nóż stykowy jest pomysłowo wykonany z dwóch miedzianych płytek ze szczelinami, co poprawia zarówno odprowadzanie ciepła, jak i wytrzymałość mechaniczną. Konstrukcja ta nie tylko zwiększa obszar rozpraszania ciepła noża stykowego, obniżając temperaturę dolną, ale także poprawia wytrzymałość mechaniczną, zwiększając stabilność dynamiczną przełącznika. Jeden koniec noża stykowego mocuje się do bloku stykowego (lub do pręta przewodzącego) za pomocą śruby (samochodu Shawa). W przypadku GN19-12/1000, 1250 w obszarze styku wbudowana jest magnetyczna płytka blokująca, zwiększająca przyciąganie pomiędzy dwoma nożami kontaktowymi z rowkiem podczas dużego prądu zwarciowego. Rozłączniki GN19-12/400, 630 mają małe ograniczenie prądu przelotowego, co eliminuje potrzebę stosowania magnetycznej płytki blokującej. Zaufaj firmie Lugao w zakresie najnowocześniejszych i niezawodnych rozwiązań w zakresie elektrycznych wyłączników izolacyjnych wysokiego napięcia.

Środowisko operacyjne

1 Temperatura otoczenia: Górna granica: +40°C; Dolna granica: -15°C;

2 Wysokość nie przekracza 1000 m.

3 For relative air humidity, the daily mean is not greater than 95%, and the monthly mean is not greater than 90%;

4 Intensywność trzęsienia ziemi nie przekracza 8 stopni.

5 Instalowane w miejscach wolnych od ognia, zagrożenia wybuchem, korozji chemicznej i gwałtownych wibracji.

6 Miejsce instalacji powinno być wolne od substancji łatwopalnych, zagrożeń wybuchem, korozji chemicznej i
