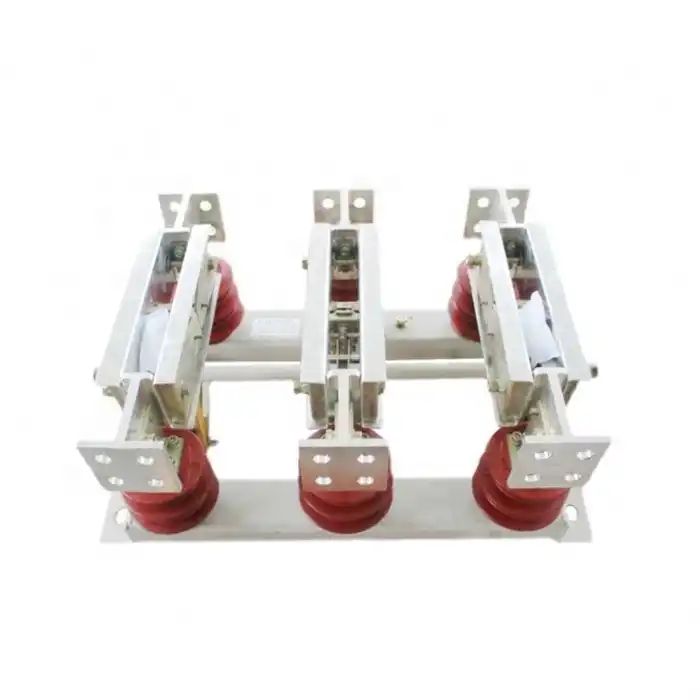

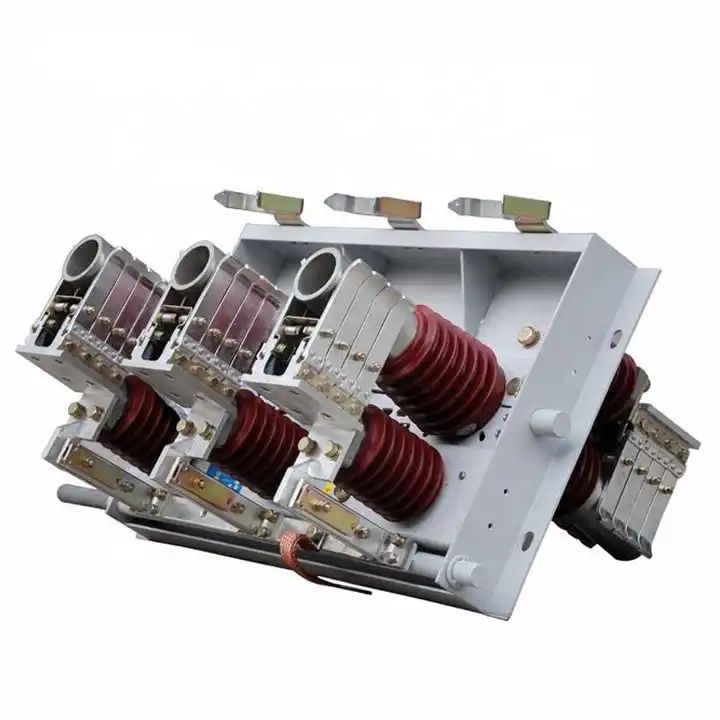

Rozłącznik typu wewnętrznego 15KV

LuGao to wyspecjalizowany producent rozłączników wnętrzowych 15KV. Odłącznik GN22-12(C) to rozdzielnica wysokiego napięcia przeznaczona do użytku w pomieszczeniach zamkniętych, przeznaczona do stosowania w systemach elektroenergetycznych o trójfazowym napięciu prądu przemiennego 50 Hz i napięciu znamionowym 12 kV. Jego podstawową funkcją jest łączenie, rozłączanie lub przełączanie linii pod napięciem, gdy sprzęt nie jest obciążony.

Wyślij zapytanie

Opis produktu

Lugao jest dostawcą rozłączników wewnętrznych 15 kV. Odłącznik wysokiego napięcia GN22-12 do zastosowań wewnętrznych jest odpowiedni dla napięcia znamionowego 10 kV, trójfazowego prądu przemiennego 50 Hz i jest stosowany w rozdzielnicach wysokiego napięcia w systemie elektroenergetycznym jako wyłącznik automatyczny w warunkach napięcia i bez obciążenia. Przełącznik charakteryzuje się nowatorską, rozsądną i unikalną konstrukcją. Wykorzystuje dwustopniową metodę blokowania, zapewniając doskonałą stabilność dynamiczną i termiczną przy małej sile roboczej. Zastosowanie żywicy epoksydowej, izolatorów i posrebrzanych szczotek, a także nowych materiałów i procesów zapewnia dobrą przewodność, niewielkie rozmiary i lekkość. Zaciski odpływowe umożliwiają łatwe połączenie z wyłącznikami próżniowymi i olejowymi, zmniejszając objętość szaf rozdzielczych, minimalizując złącza przejściowe i obniżając koszty.

Rozłącznik 15KV typu wewnętrznego Środowisko pracy

Sposób montażu: montaż boczny, montaż środkowy

Temperatura otoczenia: górna granica +40C, dolna granica -30C; ;

Wysokość: ≤2000 m (w przypadku konieczności zwiększenia wysokości należy odpowiednio zwiększyć znamionowy poziom izolacji);

Ciśnienie wiatru: nie więcej niż 700Pa (co odpowiada prędkości wiatru 34m/s);

Amplituda: intensywność trzęsienia ziemi 8 stopni;

Stopień zanieczyszczenia: Klasa I;

Maksymalna dzienna różnica temperatur: nie więcej niż 25°C.

Specyfikacja rozłącznika wewnętrznego 15KV

przedmiot		jednostka	dane
napięcie znamionowe		kV	12
częstotliwość znamionowa		Hz	50
prąd znamionowy		A	1600 ~ 2000	2500 ~ 3150
znamionowy krótkotrwały prąd wytrzymywany		kA	40	50
znamionowy szczytowy prąd wytrzymywany		kA	100	125
znamionowy czas trwania zwarcia		s	4
znamionowy poziom izolacji	Napięcie wytrzymywane o częstotliwości sieciowej 1 min	kV	biegun do bieguna i biegun do ziemi 42 złamanie 40
	Napięcie wytrzymywane impulsu piorunowego (szczyt)	kV	międzybiegunowy i biegun do masy 75 złamanie 85
