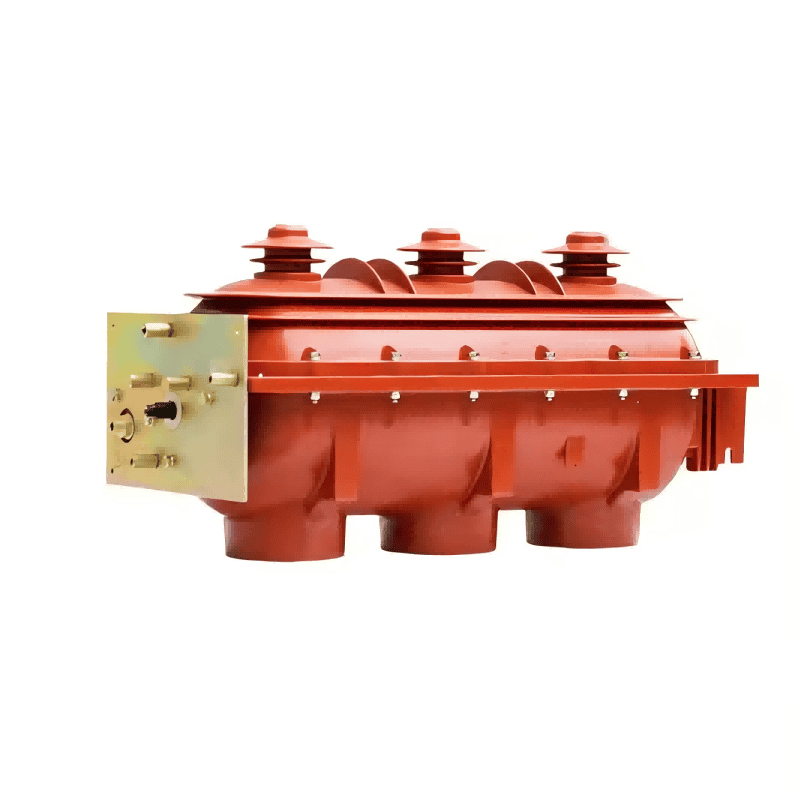

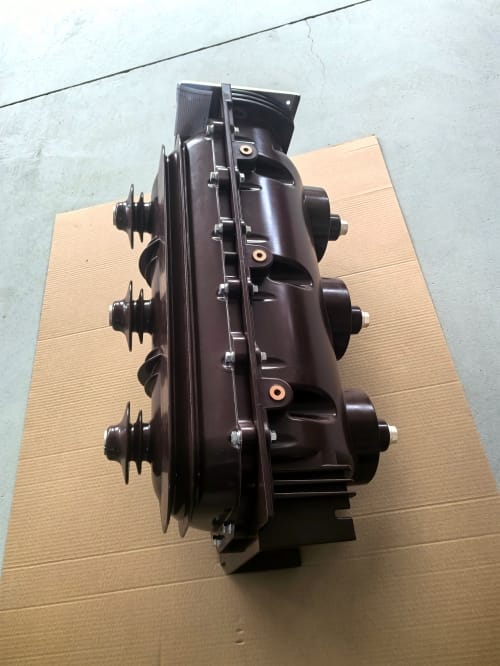

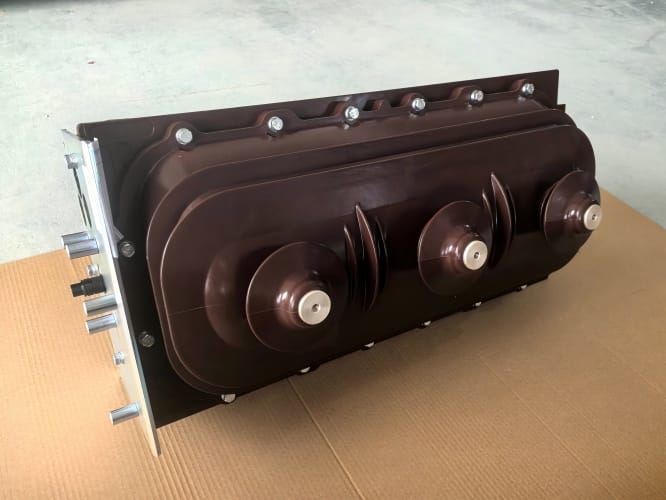

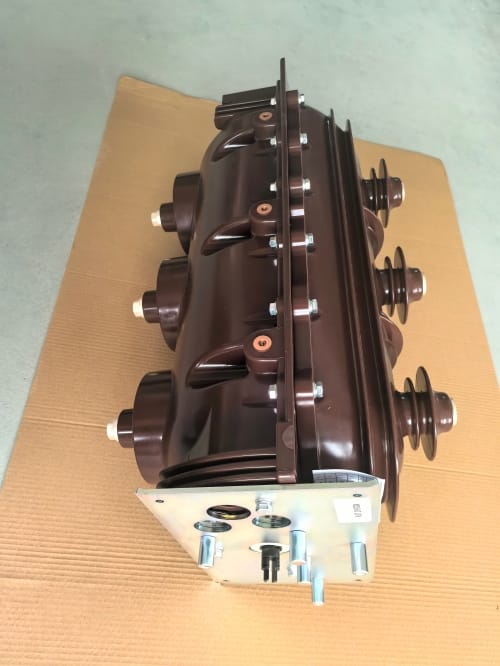

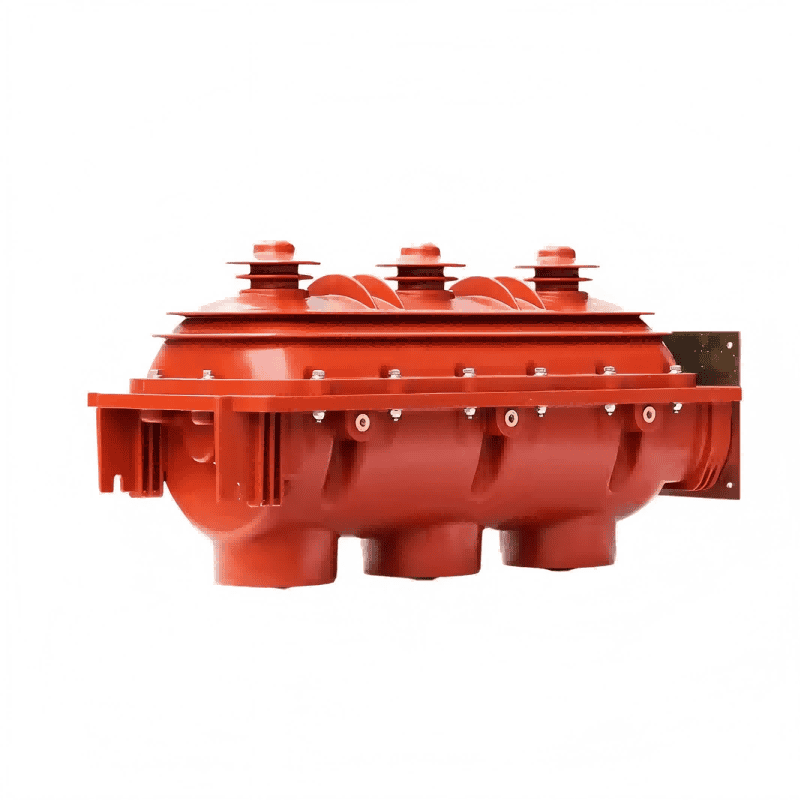

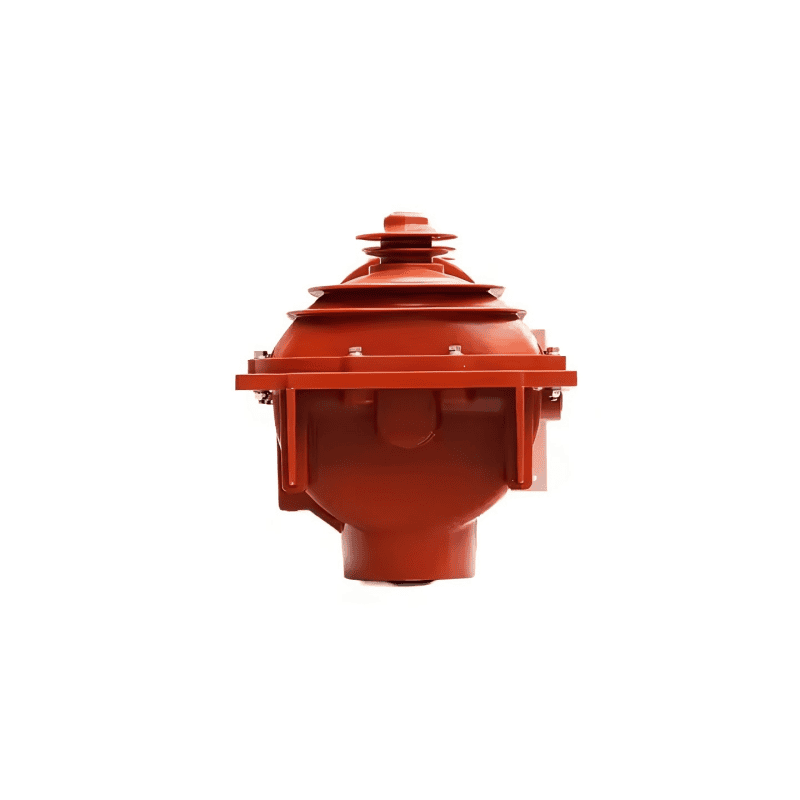

LGFLN36-24 24kV 630A Wysokonapięciowy przełącznik obciążenia SF6

Przełącznik obciążenia LGFLN36-24 firmy LUGAO jest niezbędnym urządzeniem do ochrony systemów zasilania, umożliwiającym szybką reakcję i ochronę w przypadku awarii. Przełączniki obciążenia są szeroko stosowane w nowoczesnych systemach zasilania. LUGAO produkuje te urządzenia na profesjonalnej linii montażowej, zapewniając miesięczną produkcję spełniającą potrzeby klientów na całym świecie.

Model:LGFLN36-24

Wyślij zapytanie

Opis produktu

Podstawą przełącznika obciążenia SF6 firmy LUGAO są doskonałe właściwości izolacyjne i gaszenia łuku gazu SF6. Gaz SF6 ma wyjątkowo wysoką zdolność izolacyjną pod wysokim napięciem. Pozwala to na mniejszą odległość przerwy i bardziej zwartą ogólną konstrukcję urządzenia. Kiedy przełącznik przerywa prąd, pomiędzy stykami ruchomymi i nieruchomymi generowany jest łuk. Gaz SF6 rozkłada się pod wpływem wysokiej temperatury łuku, tworząc związki o niskiej zawartości fluoru. Związki te mają silną elektroujemność i mogą szybko absorbować wolne elektrony, tworząc jony ujemne. Szybkość migracji jonów ujemnych jest bardzo mała, co czyni je niezwykle skutecznymi w pochłanianiu energii łuku, szybkim gaszeniu łuku, gdy prąd przekroczy zero i szybkim przywracaniu wytrzymałości dielektrycznej. Mechanizm napędowy zazwyczaj wykorzystuje mechanizm magazynowania energii sprężynowej, który może być obsługiwany elektrycznie lub ręcznie, zapewniając szybkie i niezawodne operacje otwierania i zamykania.

Zalety i funkcje

Wysokie bezpieczeństwo: Całkowicie uszczelniona i izolowana konstrukcja ze stykami umieszczonymi w szczelnej komorze gazowej całkowicie eliminuje ryzyko porażenia prądem. Konstrukcja z trzema stacjami zapewnia niezawodne uziemienie i zapewnia bezpieczną konserwację. Gaz SF6 jest nietoksyczny i niepalny, co zapewnia bezpieczną pracę urządzeń.

Wysoka niezawodność i bezobsługowość: doskonałe właściwości gazu SF6 w zakresie gaszenia łuku minimalizują zużycie styków i wydłużają jego żywotność elektryczną. Uszczelniona konstrukcja chroni wewnętrzne komponenty przed zewnętrznymi wpływami środowiska, dzięki czemu nadaje się do trudnych warunków.

Kompaktowa konstrukcja i oszczędność miejsca: Ze względu na wysokie właściwości izolacyjne SF6, urządzenie jest znacznie mniejsze niż rozdzielnice w izolacji powietrznej o tym samym poziomie napięcia, co czyni go idealnym rozwiązaniem dla miejsc o ograniczonej przestrzeni, takich jak rozdzielnice wewnętrzne i podstacje skrzynkowe.

Przyjazny dla środowiska i niski poziom hałasu: Podczas pracy łuk gaśnie w zamkniętej komorze gazowej, co powoduje brak dźwięku wybuchu i jedynie niewielki ruch mechanizmu roboczego, co skutkuje wyjątkowo niskim poziomem hałasu.

Parametry techniczne

Napięcie znamionowe: kV		24
Prąd znamionowy: A		630
Częstotliwość znamionowa: Hz		60
Znamionowy prąd zwarciowy wyłączalny: kA		/
Znamionowy prąd załączalny zwarciowy (szczytowy): kA		/
Znamionowy czas trwania prądu zwarciowego: s		1
Znamionowy prąd krótkotrwały wytrzymywany (obwód główny): kA		20
Znamionowy prąd szczytowy wytrzymywany (obwód główny): kA		50
Znamionowy prąd krótkotrwały wytrzymywany (obwód uziemiający): kA		17.3
Znamionowy prąd szczytowy wytrzymywany (obwód uziemiający): kA		43.3
Znamionowe krótkotrwałe napięcie wytrzymywane przy częstotliwości sieciowej	próba sucha kV	65
	Próba na mokro kV	/
Znamionowe napięcie wytrzymywane udaru piorunowego	próba sucha kV	125
	Próba na mokro kV	/
Znamionowe krótkotrwałe napięcie wytrzymywane przy częstotliwości sieciowej (obwód otwarty)	próba sucha kV	79
	Próba na mokro kV	/
Znamionowe napięcie wytrzymywane udaru piorunowego (obwód otwarty)	próba sucha kV	145
	Próba na mokro kV	/
Trwałość mechaniczna: czasy		3000
Rezystancja obwodu: μΩ		≦80
Znamionowe napięcie robocze: V/DC		220
Prędkość zamykania/odległość otwierania: m/s		≧3
Czas zamknięcia/czas otwarcia: ms		/
Asynchronia między biegunami/asynchronia między biegunami: ms		≦5
