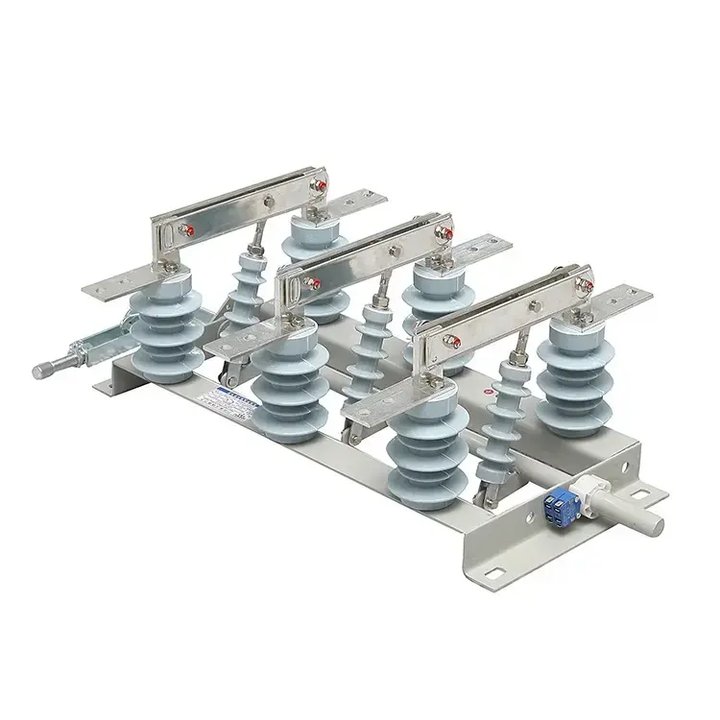

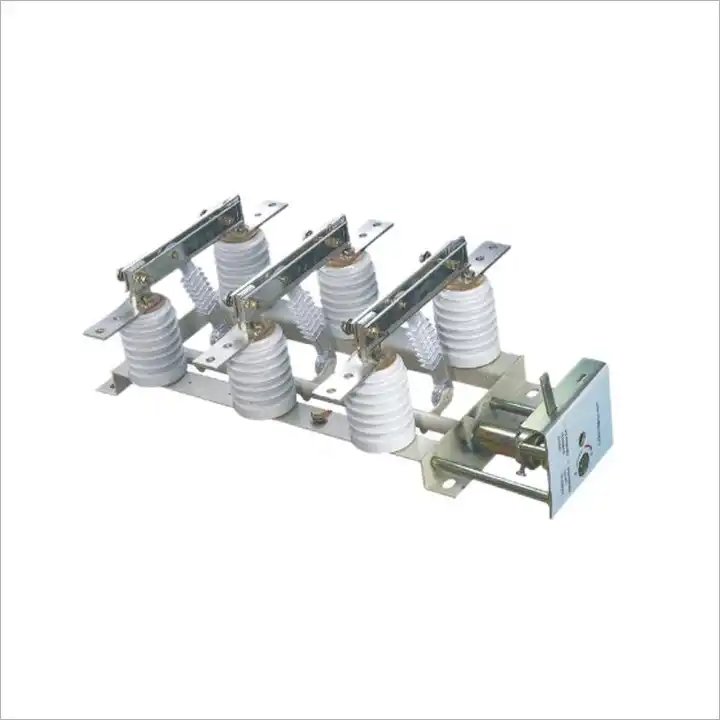

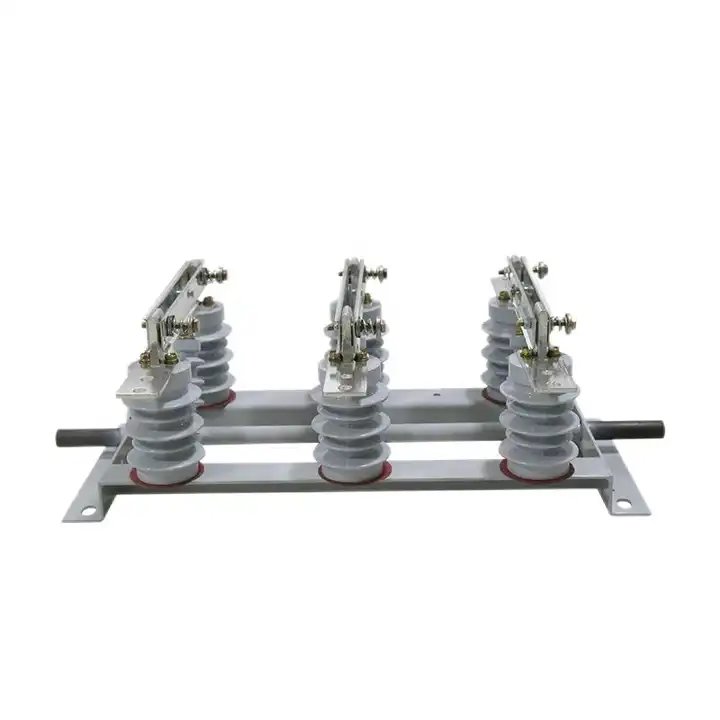

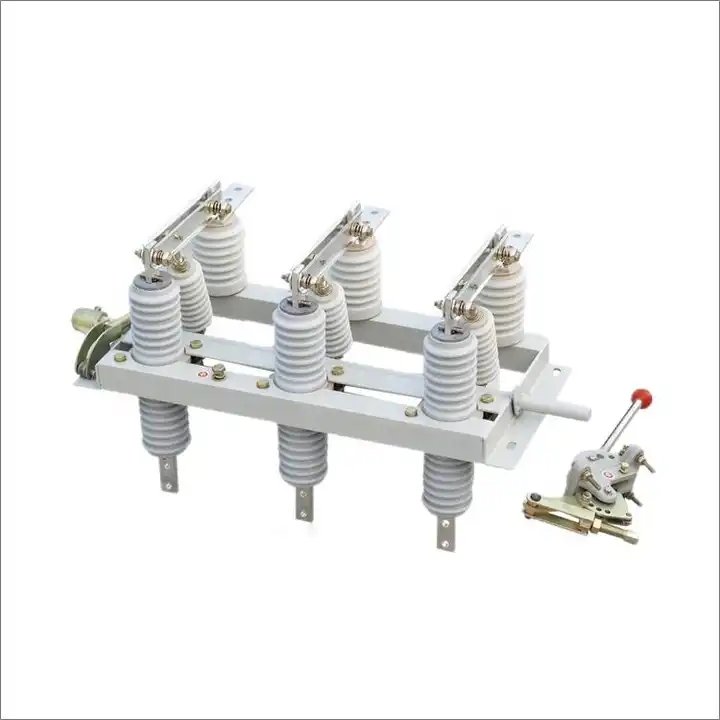

Rozłącznik typu wewnętrznego 24KV

LuGao jest dumnym producentem wyłączników wewnętrznych 24KV. Wnętrzowy odłącznik wysokiego napięcia GN19-12(C) został szczegółowo wykonany z myślą o systemach zasilania pracujących przy napięciu znamionowym 12 kV i częstotliwości prądu przemiennego 50/60 Hz. Jego konstrukcja obejmuje ręczny mechanizm operacyjny CS6-1, służący do specyficznego celu przerywania i łączenia obwodów w warunkach bez obciążenia. Dzięki dodatkowym zmianom, takim jak rodzaj zanieczyszczenia, typ dużej wysokości i typ wskazania mocy, przełącznik ten jest dostosowany do różnorodnych wymagań środowiskowych i operacyjnych, zapewniając optymalną wydajność i możliwość adaptacji w różnych ustawieniach.

Wyślij zapytanie

Opis produktu

Lugao jest dostawcą rozłączników wewnętrznych 24KV. Rozłączniki wewnętrzne typu GN19-12/400, 630, 1000, 1250 składają się z części przewodzącej przymocowanej do podstawy za pomocą dwóch izolatorów słupkowych dla każdej fazy. (typ GN19-12C/400, 630, 1000, 1250 posiada jeden izolator słupkowy i jeden izolator płaszcza porcelanowego.) Trzy fazy ułożone są równolegle, a część przewodzącą stanowią styki statyczne noży stykowych i uchwytów stykowych (lub prętów przewodzących) . Każda faza noża stykowego jest połączona ze środkiem izolatora ściągającego, przy czym izolator ściągający jest zamontowany na podstawie wrzeciona. Trzpień połączony jest z korbowodem (dostarczanym przez użytkownika) oraz mechanizmem przesuwającym typu CS6-1 poprzez rękojeść.

Łączący nóż kontaktowy jest zbudowany z dwóch szczelinowych płytek miedzianych, co zwiększa zarówno powierzchnię rozpraszania ciepła, jak i wytrzymałość mechaniczną. Taka konstrukcja obniża temperaturę dolną i poprawia stabilność dynamiczną wyłącznika wewnętrznego. Jeden koniec noża stykowego mocuje się do bloku stykowego (lub do pręta przewodzącego) za pomocą śruby (samochodu Shawa). GN19-12/1000, 1250 posiada instalację magnetycznej płytki blokującej, która służy do zwiększenia przyciągania pomiędzy dwoma nożami stykowymi podczas dużego prądu zwarciowego. Rozłączniki wewnętrzne GN19-12/400, 630 mają małe ograniczenie prądu przelotowego, co eliminuje potrzebę stosowania magnetycznej płytki blokującej.

Rozłącznik typu wewnętrznego 24KV Środowisko pracy

Temperatura otoczenia: -25°C ~ +40°C;

Wysokość: ≤1000 m;

Wilgotność względna: średnia dzienna ≤95%, średnia miesięczna ≤90%;

Intensywność trzęsienia ziemi: poziom ≤8;

Miejsca instalacji: brak ognia, zagrożenia wybuchem, poważnego zabrudzenia, korozji chemicznej lub silnych wibracji.

Rozłącznik typu wewnętrznego 24KV Cechy produktu

Typ	Napięcie znamionowe (kV)	Prąd znamionowy (A)	Prąd stabilności termicznej 4s (kA)	Prąd stabilności dynamicznej (kA)
GN19-12/400-12,5	12	400	12.5	31.5
GN19-12/630-20		630	20	50
GN19-12/1000-31,5		1000	31.5	80
GN19-12/1250-31,5		1250	31.5	80
GN19-12C/400-12,5		400	12.5	31.5
GN19-12C/630-20		630	20	50
GN19-12C/1000-31,5		1000	31.5	80
GN19-12C/1250-31,5		1250	31.5	80
