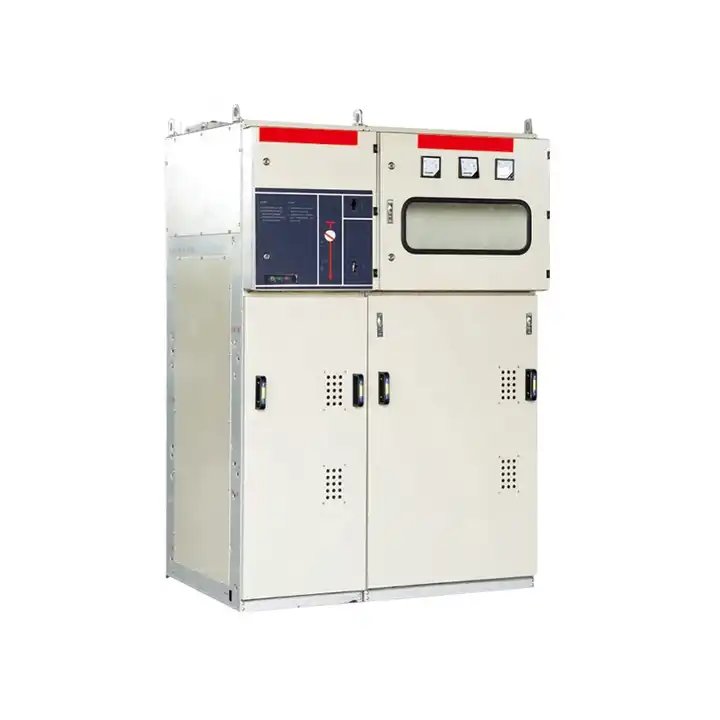

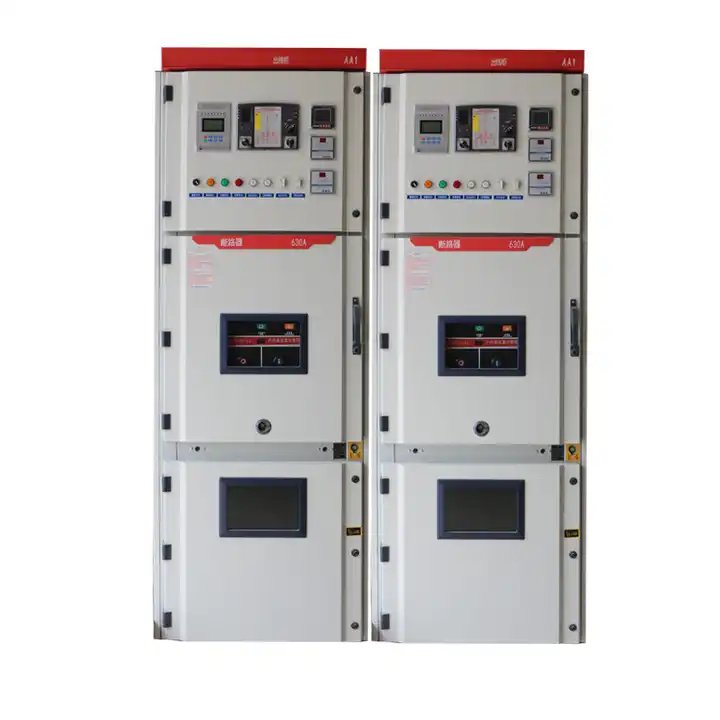

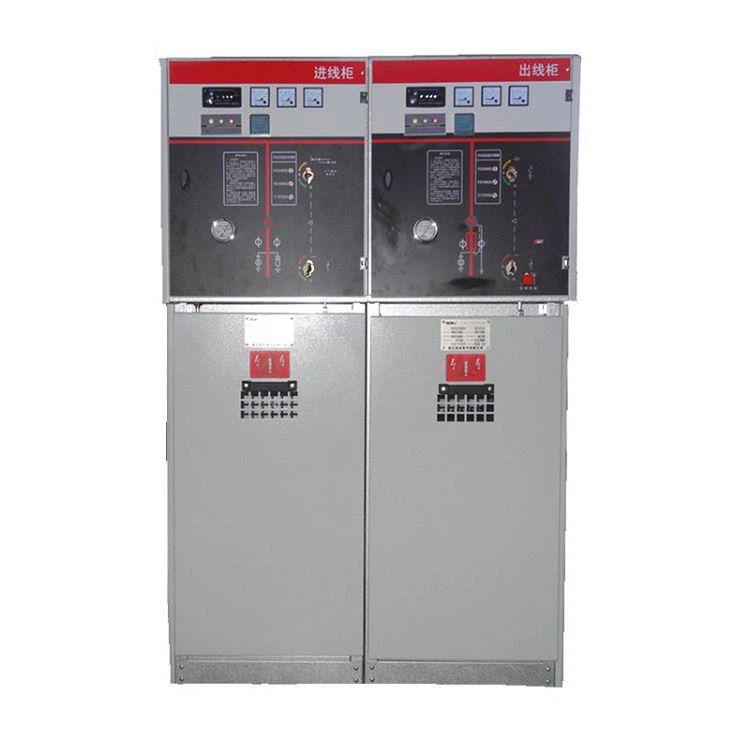

Rozdzielnica w metalowej obudowie 12 kV prądu przemiennego, wyprodukowana przez firmę Liugao. Specjalnie zaprojektowana do zastosowań w dystrybucji wtórnej. Ta rozdzielnica w izolacji powietrznej stanowi równowagę pomiędzy względami ekonomicznymi i zaawansowaną funkcjonalnością, zawierającą rozłącznik obciążenia gazem SF6 w połączeniu z wyłącznikiem próżniowym (VCB). lub wyłącznik gazowy (GCB). Koncentrując się na opłacalności i wszechstronności, rozdzielnica typu HXGN-12 stanowi niezawodne rozwiązanie spełniające różnorodne potrzeby w ramach systemów dystrybucji wtórnej.
Liugao, wiodący dostawca rozdzielnic wysokiego napięcia, przedstawia RMU z izolacją gazową HXGN口-12, kompleksowe urządzenie dystrybucyjne zaprojektowane dla systemów 12 kV, trójfazowych, prądu przemiennego 50 Hz, z pojedynczą szyną zbiorczą i z pojedynczą szyną zbiorczą w systemie sekcyjnym. Produkt ten charakteryzuje się prostą konstrukcją, elastyczną obsługą, niezawodnym blokowaniem i łatwą instalacją, zapewniając zadowalające rozwiązania techniczne dla różnorodnych zastosowań i użytkowników. Wykorzystując technologię wykrywania i integrację informacji w połączeniu z zaawansowaną wydajnością techniczną, RMU oferuje proste i elastyczne opcje konfiguracji, aby sprostać zmieniającym się wymaganiom rynku i dostosować się do wymagań inteligencji sieci.
Dostosowany do przemysłowych i cywilnych sieci kablowych oraz projektów terminali sieci dystrybucyjnych, ten RMU z izolacją gazową doskonale sprawdza się w odbiorze i dystrybucji energii elektrycznej. Jego wszechstronność sprawdza się w miejskich obszarach mieszkalnych, małych podstacjach drugorzędnych, rozdzielniach, odgałęzieniach kablowych, podstacjach skrzynkowych, przedsiębiorstwach przemysłowych i górniczych, centrach handlowych, lotniskach, metrze, elektrowniach wiatrowych, szpitalach, stadionach, liniach kolejowych, tunelach i wielu innych lokalizacje. RMU HXGN口-12 z izolacją gazową to niezawodne i elastyczne rozwiązanie do szerokiego zakresu zastosowań w stale zmieniającym się krajobrazie dystrybucji energii elektrycznej.
Temperatura otoczenia:
Maksymalna temperatura powietrza: +40℃,
Minimalna temperatura powietrza: -15℃;
Wysokość: ≤ 1000 m;
Rozdzielnica typu HXGN-12 Wilgotność:
Średnia dzienna wartość wilgotności względnej: ≤95%
Średnia miesięczna wartość wilgotności względnej: ≤90%
Powietrze otoczenia nie jest w znaczący sposób zanieczyszczone kurzem, dymem, żrącymi i/lub palnymi gazami, oparami lub solą.
RMU HXGN口 -12 z izolacją gazową nie tylko spełnia odpowiednie normy krajowe, standardy branżowe i międzynarodowe standardy, ale także je przewyższa. Jego kluczowe komponenty, w tym przełącznik i główne komponenty elektryczne, są zintegrowane w moduł z częściami przewodzącymi zamkniętymi w solidnym opakowaniu izolacyjnym. Zastosowanie ekranowanych złączy kablowych zwiększa bezpieczeństwo, a szyny jednostek funkcjonalnych posiadają ekranowaną izolację magistrali, co zapewnia bezpieczną pracę.
Mechanizm operacyjny wykorzystujący mechanizm sprężynowy charakteryzuje się trwałością mechaniczną przekraczającą 10 000 cykli. Co ważne, urządzenie umożliwia zdalne monitorowanie i śledzenie stanu sprzętu w czasie rzeczywistym, umożliwiając pracę bez nadzoru. To najwyższej jakości urządzenie do dystrybucji zasilania stanowi ekonomiczny zasilacz, oferujący opcje takie jak wyłącznik próżniowy (630 A, 20–25 kA) i moduł wyłącznika obciążenia próżniowego (630 A, 20–25 kA). HXGN口 -12 to zaawansowane rozwiązanie, łączące bezpieczeństwo, wydajność i najnowocześniejszą technologię w dziedzinie dystrybucji energii.
NIE | Przedmiot | Jednostka | Parametr | ||
1 | Napięcie znamionowe | kV | 12 | 24 | 36 |
2 | Częstotliwość znamionowa | Hz | 50/60 | ||
3 | Prąd znamionowy | A | 630/800 | 1630 | |
4 | Napięcie wytrzymywane o częstotliwości sieciowej 1 min (mokre/suche) | kV | 38/48 | 50/60 | 70/80 |
5 | Napięcie wytrzymywane przez impuls piorunowy | kV | 75 | 125/150 | 195 |
6 | Znamionowy prąd zwarciowy wyłączalny (szczyt) | kV | 80 | 63 | 50/40 |
7 | Znamionowe obciążenie czynne i prąd wyłączający obwód zamknięty | kA | 63 | 50 | 50/40 |
8 | Znamionowy prąd przesyłowy | A | 1700 | 1200 | 800 |
9 | Znamionowy prąd zwarciowy (szczytowy) | kA | 80 | 63 | 50/40 |
10 | Znamionowy prąd przerywający ładowanie kabla (linii). | A | 50 i 10 | ||
11 | Prąd wyłączający ładowanie kabla w przypadku zwarcia doziemnego | A | 20 | 20 | 50 |
12 | Znamionowy prąd wytrzymywany (szczyt) | kA | 80 | 63 | 50/40 |
13 | Prąd krótkotrwały wytrzymywany (2 s) | kA | 31.5 | 25 | 16 |
14 | Życie mechanizmu | Czasy | 5000 | 2000 | 2000 |
