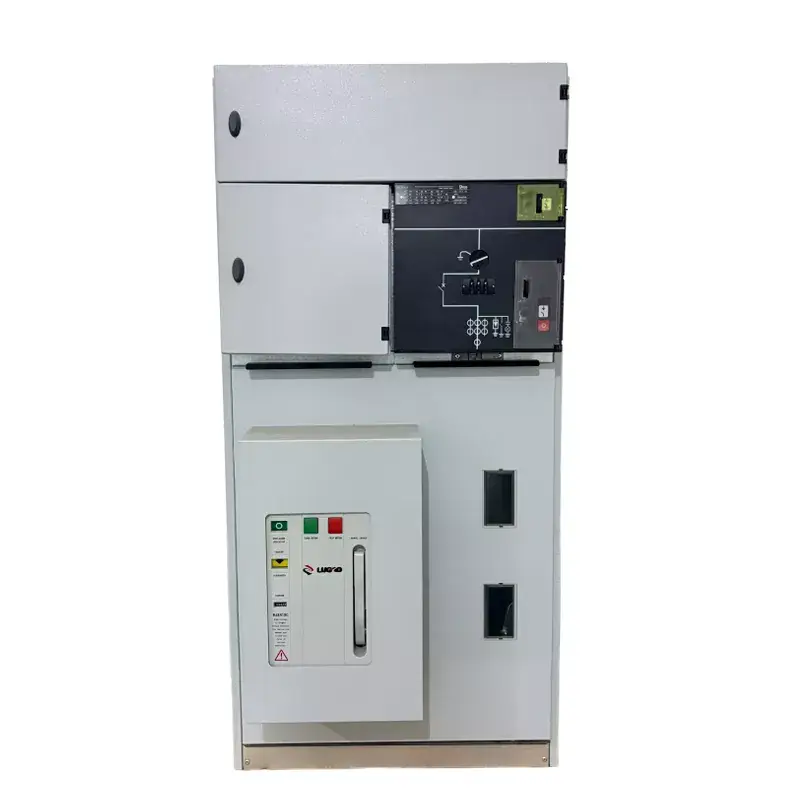

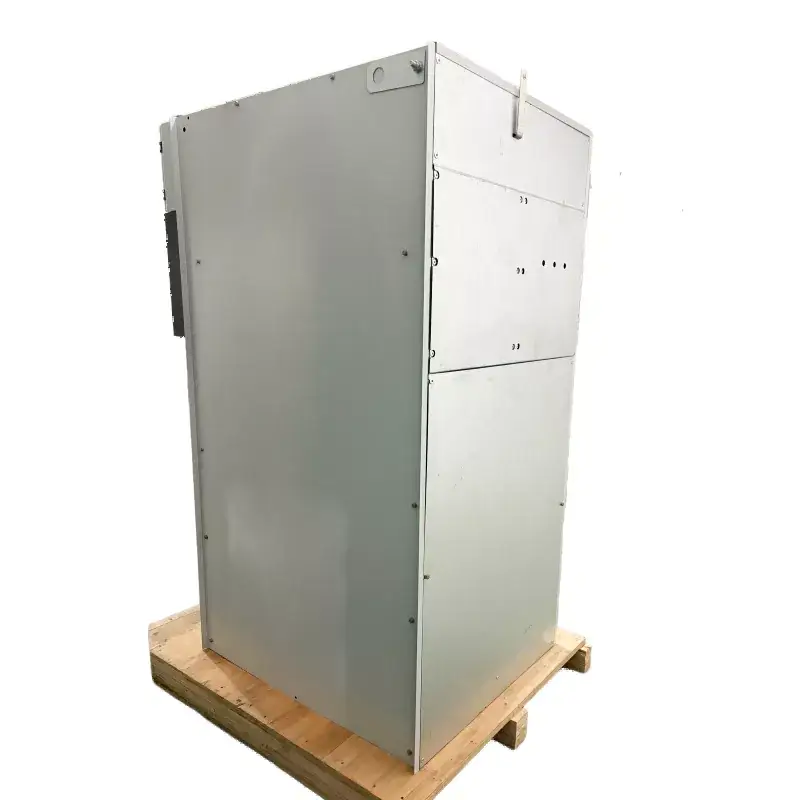

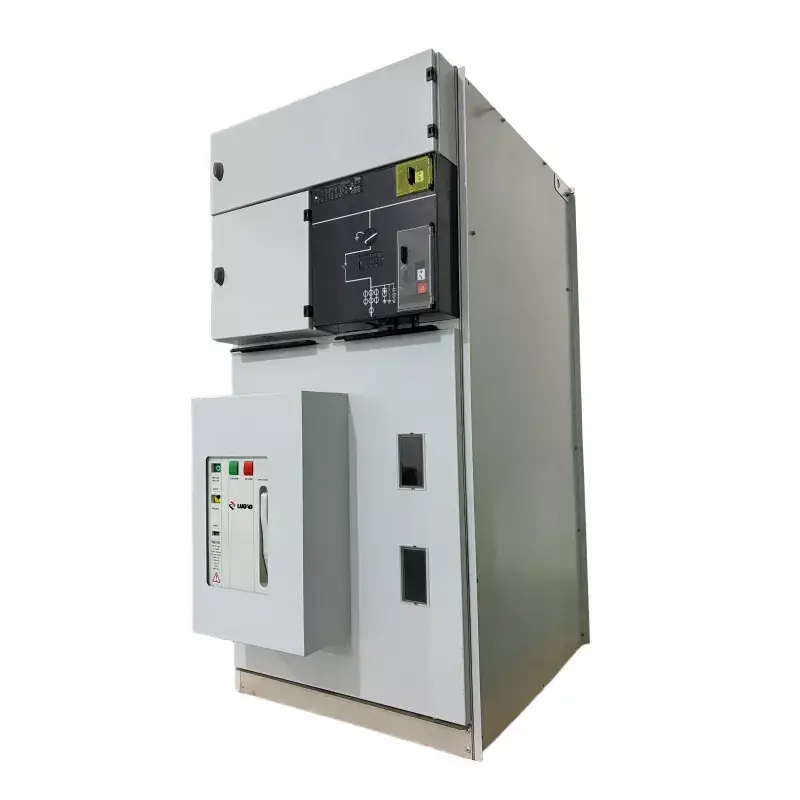

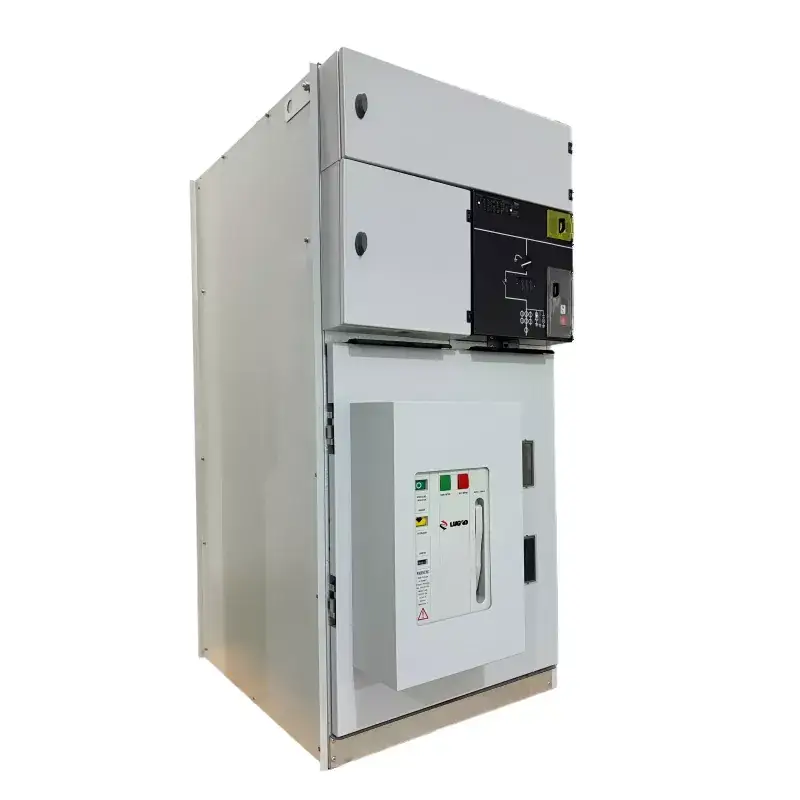

SM6 Panel rozdzielnicy wewnętrznej jednostki głównej z izolacją gazową z pierścieniem i VCB

Panel rozdzielnicy wewnętrznej jednostki głównej z izolacją gazową LGSM6 z VCB to jednostka główna z pierścieniem, która wykorzystuje powietrze jako środek izolacyjny i jest wyposażona w wysokowydajny wyłącznik próżniowy (VCB). Napięcia znamionowe obejmują 10 kV, 12 kV i 24 kV. Ponieważ jako medium izolacyjne wykorzystuje powietrze, nie ma potrzeby monitorowania gazu ani oczyszczania. Jest szeroko stosowany w różnych scenariuszach, takich jak przedsiębiorstwa przemysłowe i górnicze, dystrybucja energii w budynkach mieszkalnych oraz pomieszczenia do dystrybucji energii wiatrowej i słonecznej. Roczna sprzedaż przekracza 3000 sztuk, a podstawowe rozwiązania są przechowywane w magazynie, aby zapewnić szybką dostawę.

Wyślij zapytanie

Opis produktu

Panel rozdzielnicy wewnętrznej jednostki głównej z izolacją gazową LGSM6 z VCB to całkowicie zamknięta jednostka główna z pierścieniem, która wykorzystuje gaz SF6 jako główny środek izolacyjny. Jego podstawową cechą jest integracja wyłącznika próżniowego (VCB) w zamkniętej komorze gazowej. Zachowuje to zalety rozdzielnic w izolacji gazowej, takie jak małe wymiary i bezobsługowość, a jednocześnie charakteryzuje się dużą zdolnością wyłączania i przydatnością do częstej pracy wyłączników próżniowych. Dlatego doskonale nadaje się do zastosowań w przedsiębiorstwach przemysłowych i górniczych, dystrybucji energii w budynkach mieszkalnych, wytwarzaniu energii wiatrowej i słonecznej oraz różnych podstacjach. Jako profesjonalny producent GIS RMU, rozwiązanie rozdzielnicy Lugao jest w pełni zgodne z międzynarodowymi normami, takimi jak IEC, ISO i CE, zapewniając globalne uznanie i niezawodne działanie w różnych scenariuszach dystrybucji energii.

Główne parametry techniczne

NIE.	Przedmiot		Jednostka	Parametry
1	Napięcie znamionowe		kV	12	24	36	40.5
2	Prąd znamionowy		A	630/1250
3	Częstotliwość znamionowa		Hz	50/60
4	Napięcie wytrzymujące 1-minutową częstotliwość zasilania	Całkowita wartość	kV	42	55	80	95
		Punkt przerwania		48	65	95	110
5	Impuls piorunowy wytrzymuje napięcie	Całkowita wartość	kV	75	125/150	170	95
		Punkt przerwania		85	150/160	185	215
6	Znamionowy krótkotrwały prąd wytrzymywany	Obwód główny	kA	25/2s
		Obwód uziemiający		25/2s
7	Znamionowy prąd szczytowy wytrzymywany		kA	63			50
8	Znamionowy prąd transferu		A	1300 ~ 1700
9	Znamionowy prąd wyłączający obciążenie		A	630
10	Znamionowy prąd zerwania ładowania kabla		A	50/10
11	Prąd wyłączający nieobciążony transformator		A	20
12	Prąd zwarcia doziemnego ładowania kabla		A	100			80
13	Znamionowy prąd zwarciowy		kA	20
14	Znamionowy prąd zamykania zwarcia		kA	63			50
15	Klasa ochrony			IP3X
16	Obciążenie przełącznika życia		Czas	5000
17	Żywotność przełącznika uziemiającego		Czas	5000

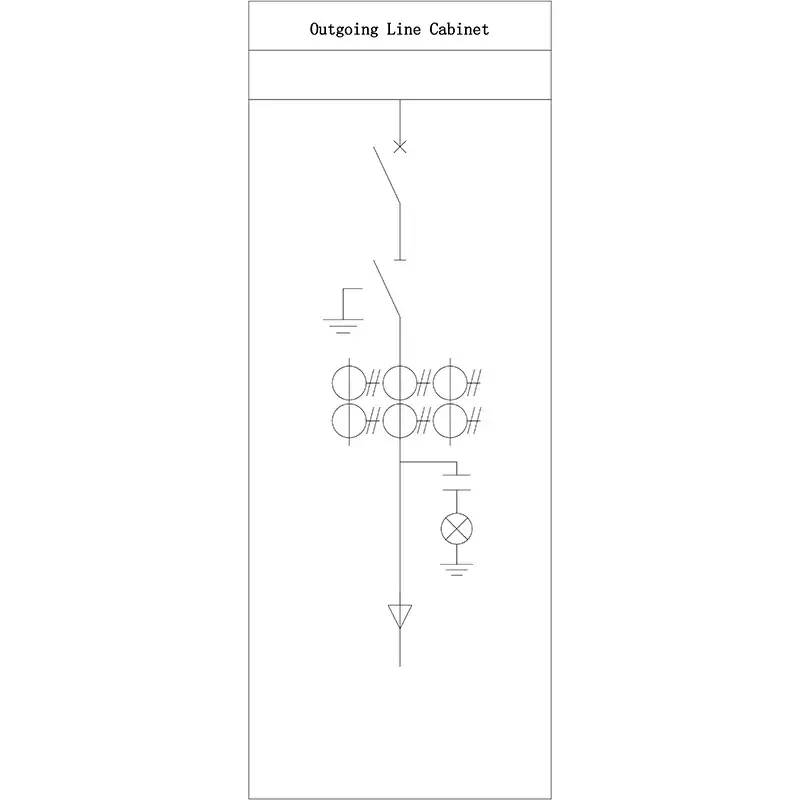

Typowy schemat schematu:

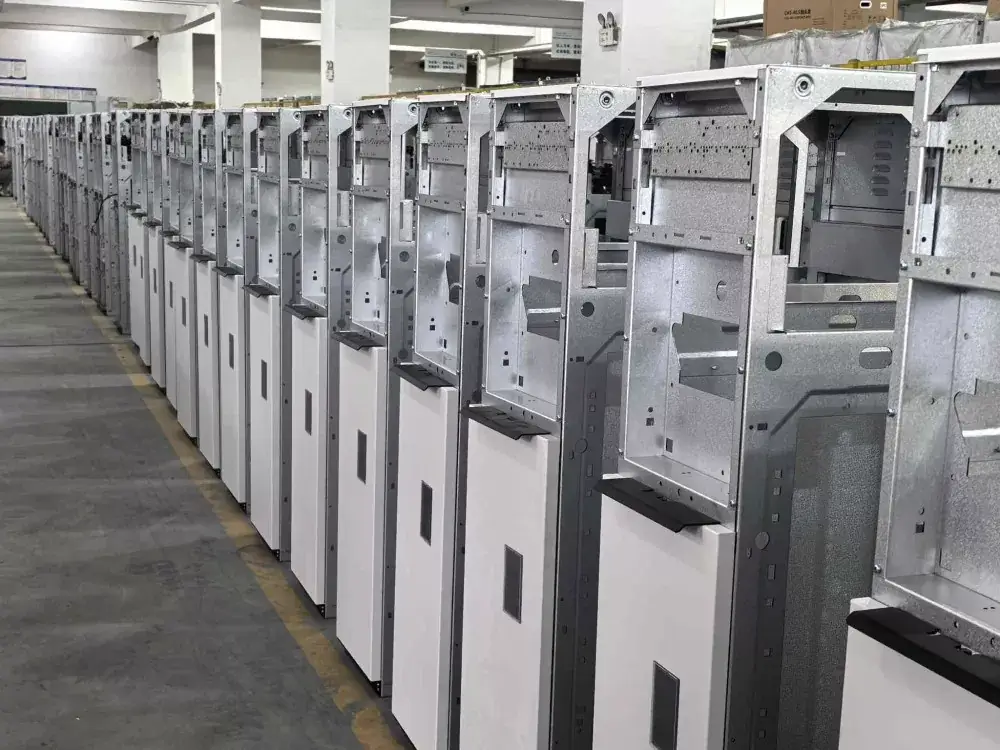

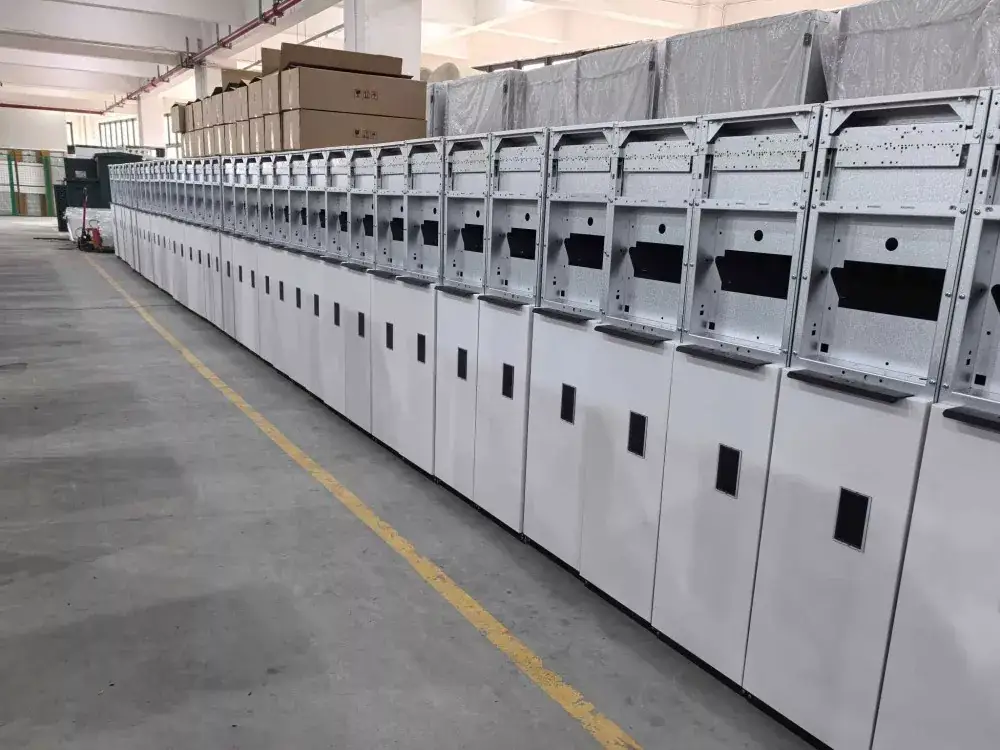

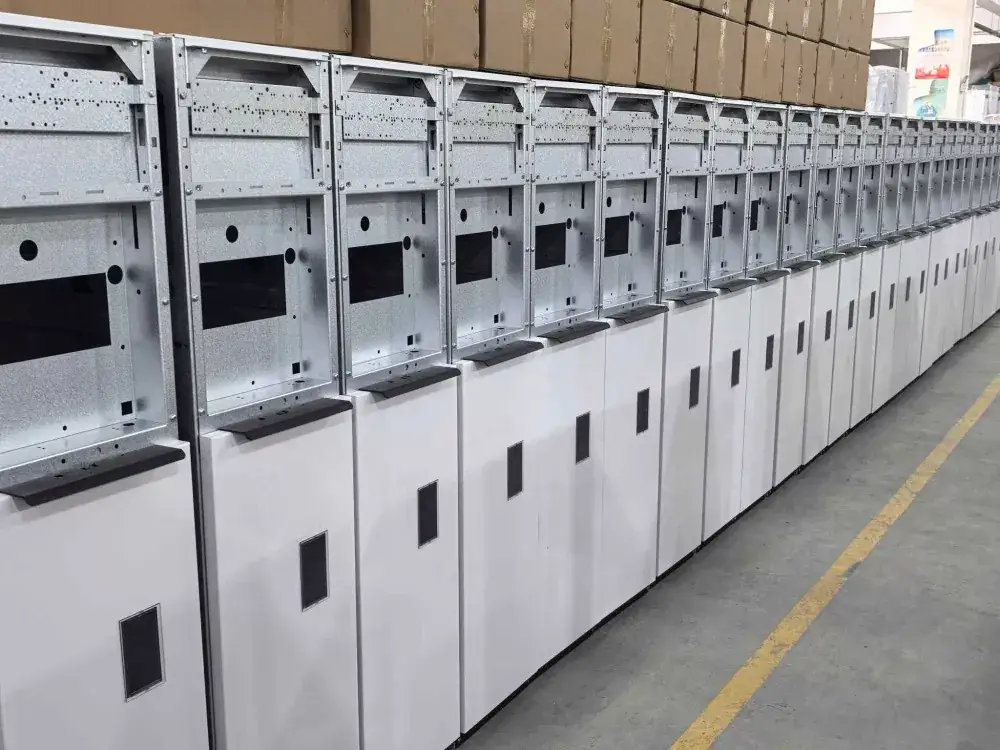

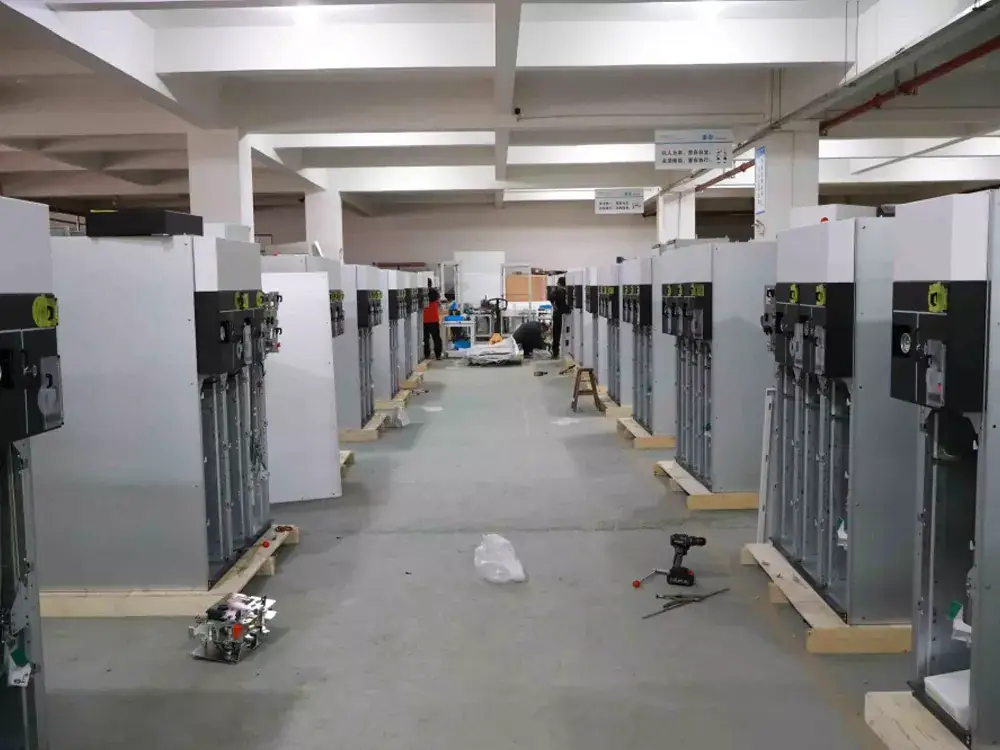

Strzelanie fabryczne:

Podstawowe cechy technologii:

1. Zastosowano panel rozdzielnicy wewnętrznej jednostki głównej z izolacją gazową LGSM6 z pierścieniem z VCB, który eliminuje wyładowania łukowe w obwodzie głównym i ma długą żywotność elektryczną. Cały wyłącznik próżniowy jest zamknięty w komorze gazowej ze stali nierdzewnej wypełnionej gazem SF6, całkowicie izolując go od środowiska zewnętrznego i poprawiając niezawodność izolacji.

2. Wszystkie elementy pod wysokim napięciem, takie jak szyny zbiorcze, rozłączniki, wyłączniki próżniowe i przekładniki prądowe, są szczelnie zamknięte w komorze gazowej, co nie wymaga konserwacji przez cały okres ich użytkowania ani czyszczenia elementów izolacyjnych.

3. Jego niewielkie rozmiary mogą znacznie zaoszczędzić miejsce w pomieszczeniu dystrybucji energii, dzięki czemu szczególnie nadaje się do prefabrykowanych podstacji lub projektów o ograniczonej przestrzeni.

4. Posiada pięciostopniową blokadę mechaniczną zapobiegającą nieprawidłowemu działaniu. Skrzynia powietrzna jest wyposażona w kierunkowy kanał nadmiarowy ciśnienia, aby zapewnić bezpieczeństwo pracy.

5. Rezerwuje interfejsy do obsługi elektrycznej i automatyki na potrzeby inteligentnych sieci dystrybucyjnych.

Scenariusze zastosowania:

Sektor przemysłowy: zakładowa dystrybucja energii, górnictwo

Sektor budowlany: Kompleksy handlowe, budynki wysokościowe, wspólnoty mieszkaniowe

Nowa Energia: Energetyka wiatrowa, elektrownie fotowoltaiczne

Infrastruktura: Lotniska, metro

Dostawa i serwis

Zapasy i dostawa: Utrzymujemy duże zapasy; regularne zamówienia wysyłane są w ciągu około 10 dni.

Obsługa posprzedażna: Zapewniamy 24-godzinną reakcję i wsparcie na miejscu, wskazówki dotyczące instalacji i uruchomienia.

Usługi niestandardowe: Możemy dostarczyć rozwiązania dla niestandardowych paneli rozdzielnicy z pierścieniem wewnętrznym w izolacji gazowej LGSM6 z VCB, zgodnie z potrzebami klienta, takimi jak specjalne poziomy napięcia, dodatkowe schematy zabezpieczeń i równoległe połączenia szaf.
